QD003 - Fitnessgeräte Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Inversionsgerät (Inversionstisch)
Marke	Vevor
Modell	QD003 (kompatibel mit QD001, QD002)
Maximale Belastung	136 kg (300 lb)
Abmessungen (L×B×H)	1200 × 690 × 1640 mm
Nettogewicht	19,6 kg
Verfügbare Farben	Blau/Schwarz, Orange/Schwarz, Rot/Schwarz (zweifarbig)
Materialien	Stahl, EVA-Schaum, PVC-Beschichtung
Inversionswinkel	Verstellbar (über Federriegel)
Einstellungen	Verstellbare Beinrohrlänge (kurz und lang), verstellbare Kopfstütze
Sicherheit	Verriegelungsstifte, Federriegel, Spann- und Sicherheitsgurte
Montage erforderlich	Ja, mit mitgelieferten Teilen und Werkzeugen (Schlüssel 14-17)
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden. Regelmäßig die Festigkeit der Schrauben überprüfen.
Garantie	1 Jahr auf Herstellungsfehler (ausgenommen Verschleißteile)
Verwendungszweck	Inversionstherapie zur Entlastung des Rückens, Muskeldehnung
Besonderheiten	Doppelverbindungsrohr, gepolsterte Bein- und Nackenkissen, Schutzschäume

Häufig gestellte Fragen - QD003 Vevor

Was ist das maximale Gewicht, das der Inversionstisch Vevor QD003 tragen kann?

Die maximale Belastung beträgt 136 kg (300 lb). Stellen Sie sicher, dass diese Grenze nicht überschritten wird, um Schäden oder Verletzungen zu vermeiden.

Wie montiere ich den Inversionstisch QD003?

Befolgen Sie die im Handbuch angegebenen Installationsschritte. Beginnen Sie mit dem Zusammenbau der Stützen (Teile 1 und 2) mit M8-Schrauben und Unterlegscheiben, befestigen Sie dann die Verbindungsrohre, Griffe und Kissen. Verwenden Sie den mitgelieferten Schlüssel (14-17 mm) zum Anziehen der Schrauben. Konsultieren Sie das Diagramm zur Identifizierung der Teile.

Wie stelle ich die Höhe der Beinrohre ein?

Setzen Sie das Beineinstellstück (lang oder kurz) in die hintere Verbindung ein, stellen Sie die gewünschte Länge ein und fixieren Sie es mit dem Rundstift und dem Federriegel. Stellen Sie sicher, dass der Riegel richtig einrastet für Sicherheit.

Ist der Inversionstisch sicher?

Ja, er ist mit Sicherheitsvorrichtungen ausgestattet: Verriegelungsstifte, Federriegel und Spann- und Sicherheitsgurte. Überprüfen Sie vor jeder Nutzung, dass alle Befestigungen fest angezogen sind. Verwenden Sie ihn nicht, wenn Teile locker oder beschädigt sind.

Wie reinige ich die Kissen des Tisches?

Reinigen Sie die Kissen mit einem weichen, feuchten Tuch und einem milden Reinigungsmittel. Tauchen Sie sie nicht in Wasser. Vermeiden Sie aggressive Chemikalien, die die PVC-Beschichtung beschädigen könnten. An der Luft trocknen lassen.

Welche Werkzeuge werden mit dem Tisch geliefert?

Das Kit enthält einen Steckschlüssel 14-17 mm (Teil 31) für die Montage. Die erforderlichen Schrauben, Unterlegscheiben und Muttern sind ebenfalls enthalten. Es wird kein zusätzliches Werkzeug benötigt.

Wie lange ist die Garantie?

Die Garantie beträgt 1 Jahr auf Herstellungs- und Materialfehler ab Versanddatum. Verschleißteile (Schaum, Gurte) sind ausgeschlossen. Kontaktieren Sie den Vevor-Kundendienst für Reklamationen.

Kann der Tisch für andere Dehnübungen als die Inversion verwendet werden?

Ja, der Tisch ermöglicht verschiedene Inversionswinkel (einstellbar über die Riegel). Sie können ihn für Rückendehnung, Bauchmuskelübungen oder Flexionsübungen verwenden. Konsultieren Sie vor Beginn eines Übungsprogramms Ihren Arzt.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support. Geben Sie die Modellnummer (QD003) und die Liste der fehlenden Teile an. Sie senden Ihnen kostenlose Ersatzteile im Rahmen der Garantie.

Wie klappe oder verstaue ich den Inversionstisch?

Der Tisch kann zur Aufbewahrung teilweise zerlegt werden. Entfernen Sie die Verriegelungsstifte, um die Hauptrohre zu trennen. Falten Sie die Gurte und lagern Sie die Teile an einem trockenen Ort. Außerhalb der Reichweite von Kindern aufbewahren, wenn nicht in Gebrauch.

BEDIENUNGSANLEITUNG QD003 Vevor

Technischer Support und E-Garantie Zertifikat www.vevor.com/support

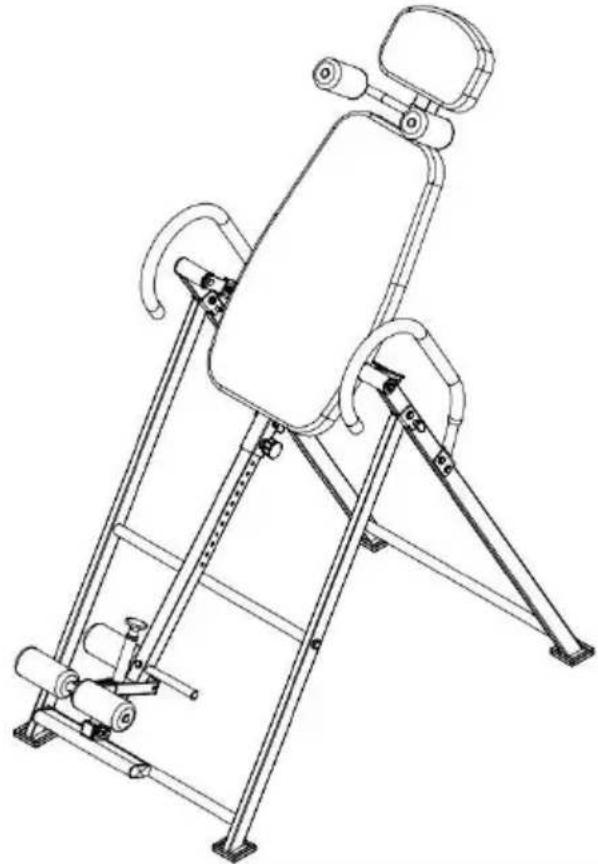

Invertiert Maschine

MODELL:QD001,QD002,QD003

Wir sind weiterhin bestrebt, bieten Ihnen Werkzeuge mit wettbewerbsfähigen Preis. "Speichern Halb", "Halber Preis" oder andere ähnliche Ausdrücke gebraucht von uns nur stellt eine Schätzung der Einsparungen dar, die Sie könnten vom Kauf bestimmter Werkzeuge mit uns im Vergleich zu den großen Top-Marken und nicht unbedingt bedeuten Zu decken alle von uns angebotenen Werkzeugkategorien ab . Sie sind freundlich daran erinnert verifizieren sorgfältig , wenn Sie eine Bestellung aufgeben bei uns, wenn Sie sind eigentlich Sparen halb f im Vergleich zu den Top-Major Marken.

MODELL:QD001,QD002,QD003

Haben Produkt Fragen? Brauchen technisch Unterstützung? Bitte fühlen frei Zu Kontakt uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist das Original Anweisung, bitte alles lesen Handbuch Anweisungen

sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Ausle unserer Bedienungsanleitung vor. Das Aussehen des Produkts so unterliegen dem

Produkt Sie erhalten. Bitte verzeihen Sie uns, dass wir nicht in euch nochmal ob es Technologie- oder Software- Updates gibt Produkt.

Vorwort

Lassen Sie uns zunächst äußern unseren herzlichen Dank an unsere Kunden, die unsere Geräte gekauft haben. Dieses Handbuch ist für de Kundendienst bestimmt, Machen Sie besser Geschrieben mit dieser Ausrüstung.Hoffen Sie, dass die Produkte und Dienstleistungen des Unternehmens Ihnen den Kanal bringen Anstand.

Passt auf

Dieses Produkt muss streng gemäß der in diesem Handbuch beschriebenen Verwendungsmethode verwendet werden. Der Missbrauch jeglicher anderer Methoden ist auf Missbrauch zurückzuführen. Das Unternehmen übernimmt keinerlei Garantien jeglicher Art, einschließlich (aber nicht beschränkt auf) die dem Unternehmen für einen bestimmter Zweck angebotene Marktgängigkeit oder stillschweigende Garantien bezüglich der Eignung.

Das Unternehmen übernimmt keine Haftung. Das Unternehmen haftet n für Fehler in diesem Material oder für zufällige oder Folgeschäden

die sich aus der Bereitstellung, der tatsächlichen Durchführung oder de Verwendung dieses Handbuchs ergeben.

Dieses Handbuch enthält patentrechtlich geschützte Informationen. Alle Rechte

vorbehalten. Ohne schriftliche Zustimmung des Unternehmens ist es nic gestattet, dieses Handbuch zu fotokopieren, zu vervielfältigen oder Teile davon in eine andere Sprache zu übersetzen.

Der Inhalt dieses Handbuchs kann ohne Vorankündigung an den Benuf geändert werden.

Haftung des Herstellers

Das Unternehmen ist nur dann für die Sicherheit und Zuverlässigkeit (Leistung der Ausrüstung verantwortlich, wenn die Montage, die Rücksendung,

Verbesserung und Wartung werden von Personal durchgeführt, das von Die elektrischen Betriebsmittel entsprechen den landesüblichen Normen und werden entsprechend der Betriebsanleitung verwendet.

Garantie

Herstellungsverfahren und Rohstoffe: Das Unternehmen garantiert, dass Die Ausrüstung (außer Teile) ist in normalem Gebrauchs- und Reparaturzustand, frei von

Herstellungsprozess- und Rohstofffehler für ein Jahr ab Versanddatum. Keine unserer Inspektionen ist perfekt

1. Vorsichtsmaßnahmen

1.1

Vorsichtsmaßnahmen

für den Gebrauch

Warnung:

1. Wenn Die Ausrüstung fühlt sich an locker, fällt oder Ist beschädig Bitte erhalten In berühren mit Das Unternehmen rechtzeitig;

2. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Überladen oder dunkel Bereiche einladen Unfälle.

3. Kinder schützen und Zuschauer weg während Betrieb, Ablenkungen Wille veranlassen Sie die Kontrolle verlieren.

4. Bleiben Sie wachsam, betrachten Was Du Sind tun Und verwenden gemeinsam Sinn Wann Betriebs Die Ausrüstung. Tun nicht verwenden Die Ausrüstung während Du sind müde oder unter Die beeinflussen vor Drogen, Alkohol oder Medikamente.. A Moment von Unaufmerksamkeit bei der Bedienung von Geräten kann zu schweren persönlich Verletzur

5. Kleidung richtig. Tun nicht tragen lose Kleidung oder Schmuck. Halt dein Haare, Kleidung und Handschuhe von Umzug Teile. Lockere Kleidung Schmuck oder lang Haare können erwischt In Umzug Teile.

6. Lagern Sie ungenutzte Geräte aus von erreichen von Kinder Und r erlauben Menschen mit der Ausrüstung vertraut zu sein, verwenden es Dieses Werkzeug ist gefährlich im Hände von untrainiert Benutzer.
7. Bitte nicht verwenden Das Gerät nach Trinken Alkohol oder nehmen Medikamente.

SPEICHERN SIE DIESE ANWEISUNGEN

Produkt Rohrverschraubung Parameter

Produkt Name	Umgekehrte Maschine
Modell	QD 001
Max laden	300ilb
Produktgröße L x B x H	1200 x 690 x 1640 mm
Produktgewicht	19,6 kg
Farbe	Blau Schwarz DoppeltPinyin/OrangeSchwarz Doppelt Pinyin/Schwarz RotDoppelt Pinyin

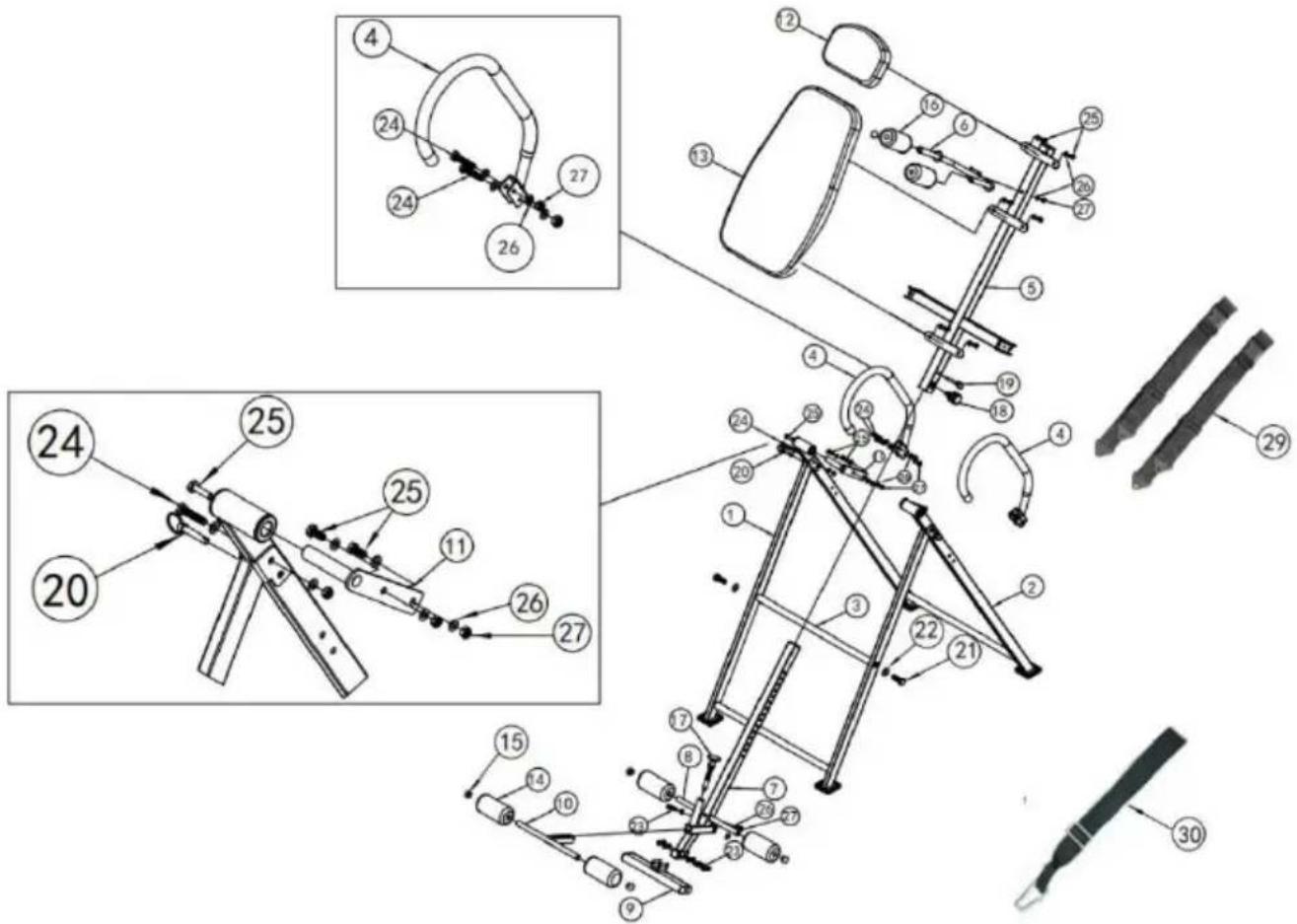

Produktaufschlüsselungsdiagramm

TEILE LISTE
NUMMER	BESCHREIBUNG	MENGE
1	Unterstützung	1
2	Unterstützung	1
3	Verbinden Rohr	1
4	Handhaben	2
5	Rückseitige Verbindung	1
6	Ellbogen Unterlage	1
7	Beinverstellung (lang)	1
8	Beinkissen Rohr	1
9	Fundament	1
10	Beinverstellung (kurz)	1
11	Verbinden	2
12	Nackenkissen	1
13	Gegenzug	1
14	Schaum	4
15	Kreisförmig Stecker	4
16	Schaum	2
17	Frühling verriegeln M 20	2
18	Frühling verriegeln M 16	1
19	Ring Verriegelung Sti	1
20	Ring Verriegelung Sti	2
21	BOLZEN M 10*30	2
22	UNTERLEGSCHEIBEN M 10	2
23	BOLZEN M 8*50	3
24	BOLZEN M 8*40	6
25	BOLZEN M 8*20	12
26	UNTERLEGSCHEIBEN M8	31
27	NUSS M 8	14
28	UNTERLEGSCHEIBEN M8	6
29	Träger	2
30	Spanngurt	1
31	14-17 offen - Ende Schlüssel	2

Installationsschritte

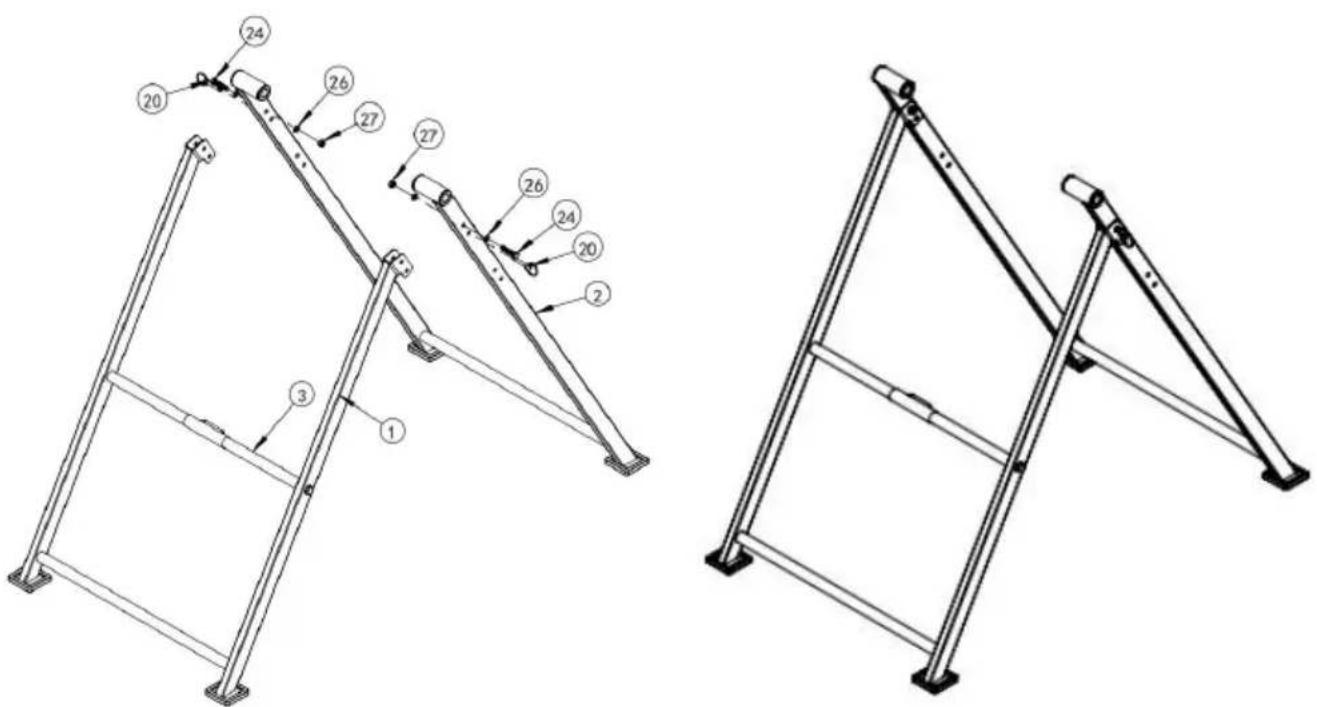

1. Bauteil 1 und Bauteil 2 mit M8-Schrauben (24), M8-Unterlegschei (26) und M8-Sicherungsmuttern (27) zusammenbauen.
2. Mit dem Rundstift (20) die Bauteile 1 und 2 zusammenfügen.

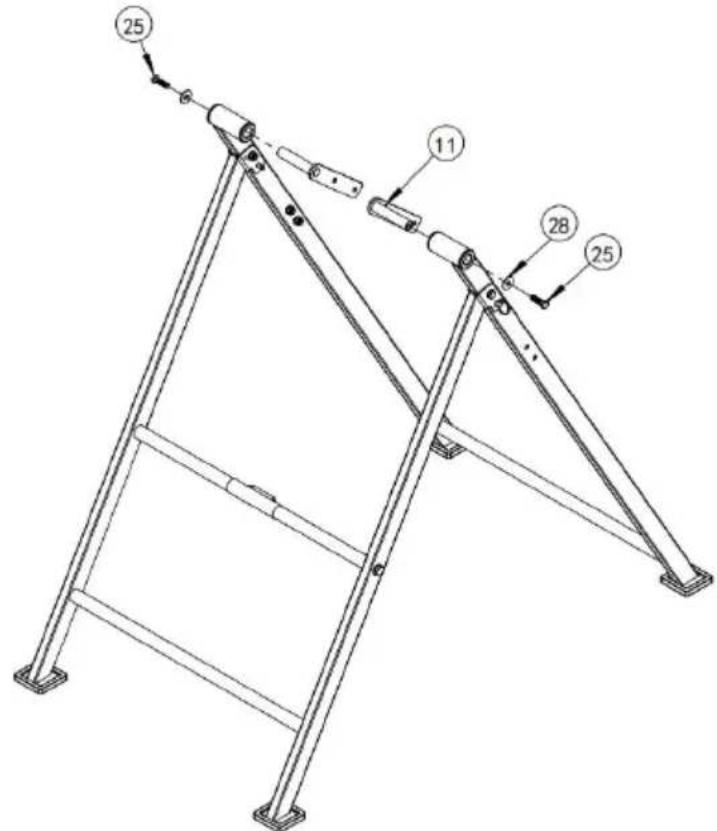

1. Bauteil 11 mit Schrauben M8 * 20 (25) und einer Unterlegscheil 8 (28) mit Bauteil 2 verbinden.

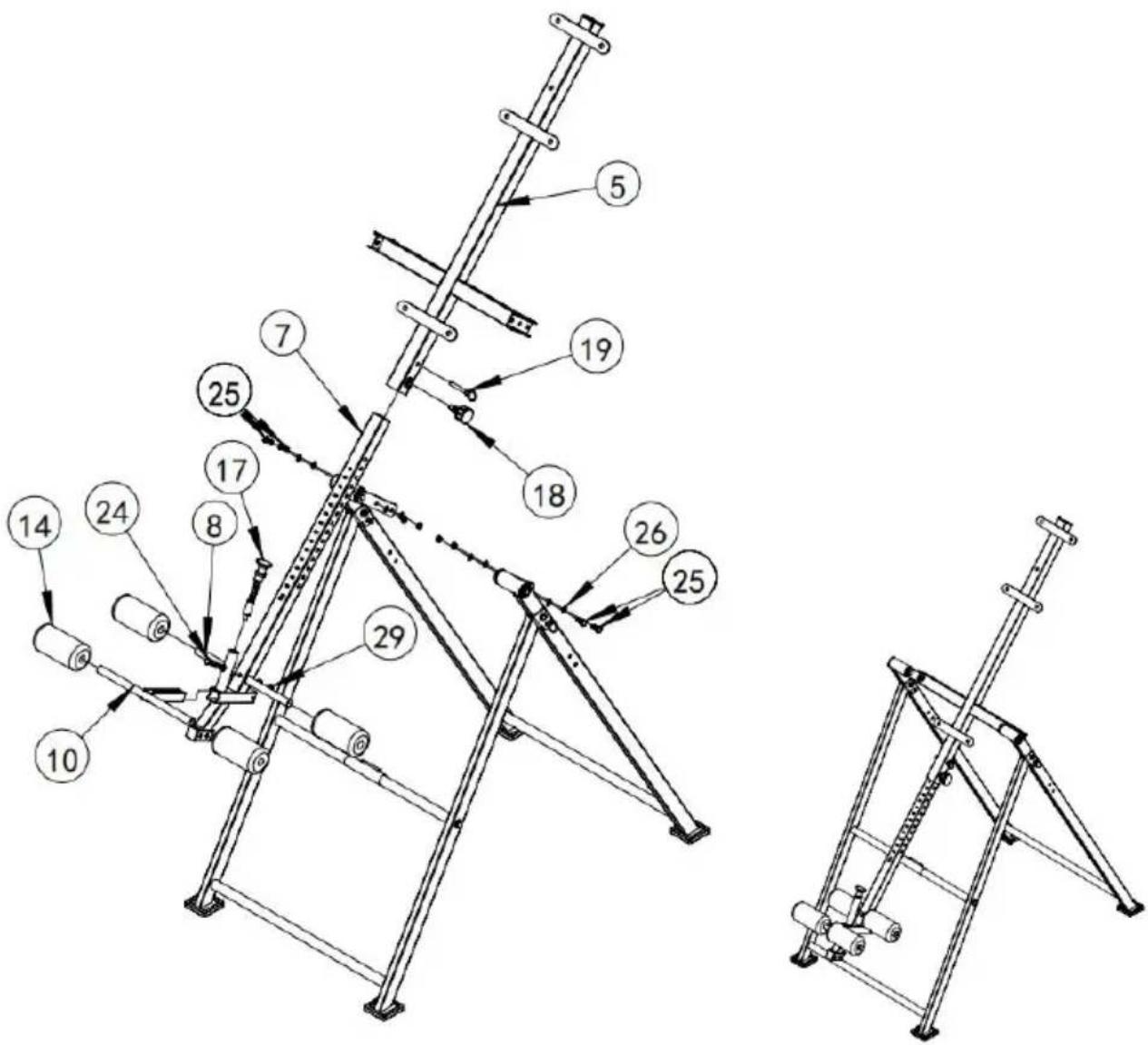

1. Befestigen Sie das 5. und 11. Bauteil mit M8 * 20 Schrauben 8 Unterlegscheiben (26) und 1 M8 Sicherungsmutter (27).

2. Bauteil 7 in Bauteil 5 einstecken, auf die entsprechende Länge einstellen und anschließend mit einem Rundstift (19) und einem Federzugstift (18) fixieren.

3. Bauteil 8 in Bauteil 7 einsetzen und mit M8 * 40 Schrauben (28 Unterlegscheiben (26) und 1 M8 Sicherungsmutter (27) befestigen.

4. Kombinieren Sie Schaumstoff Nr. 14 mit Schaumstoff Nr. 8.

5. Bauteil 10 in Bauteil 7 einschieben und ausrichten, anschließend dem M20-Stift (17) fixieren.

6. Den 14. Schaumstoff mit dem 10. Bauteil zusammenfügen.

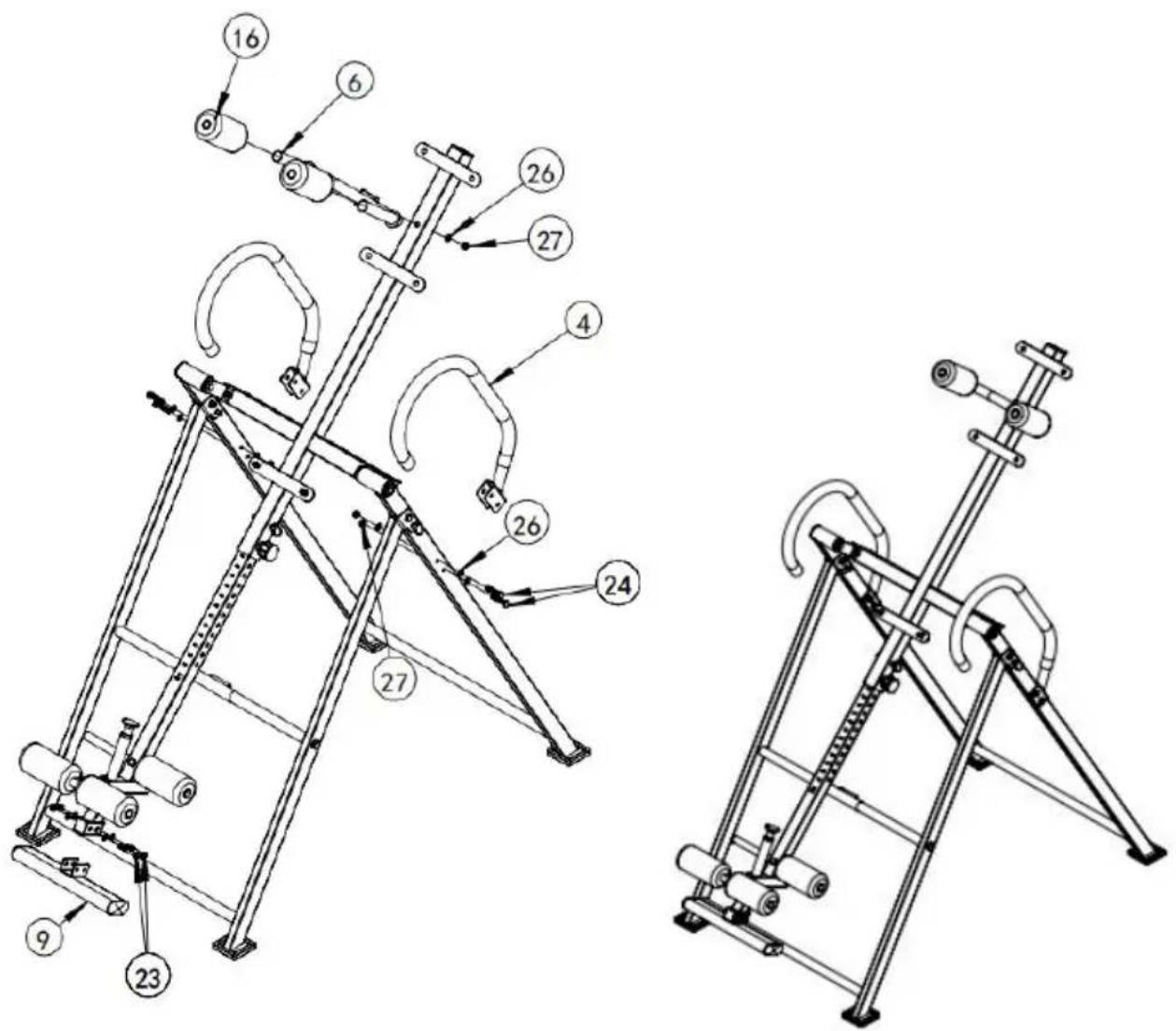

1. Bauteil 9 und Bauteil 7 mit M8 * 50 Schrauben (23), 2 M8 Unterlegscheiben (26) und 1 M8 (27) Sicherungsmutter montieren.
2. Bauteil 4 mit M8 * 40 Schrauben (23), M8 Unterlegscheiben (2) und M8 Sicherungsmuttern (27) an Bauteil 2 montieren.
3. Den 16. Schaumstoff mit dem 6. Bauteil zusammenfügen.
4. Bauteil 6 mit M8-Unterlegscheiben (26) und M8-Sicherungsmutteren (27) montieren.

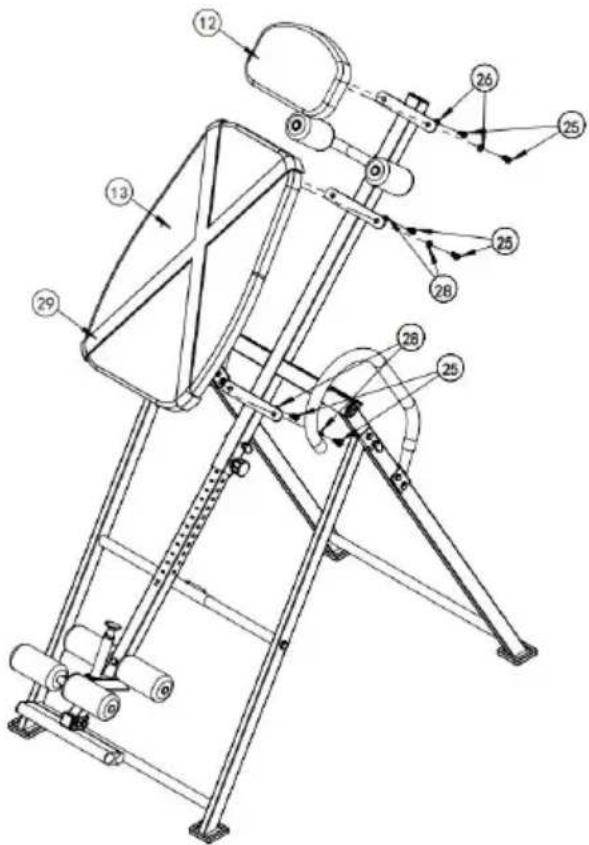

1. Bauteil 5 und Bauteil 12 mit M8 * 20 Schrauben (25) und φ 8 Unterlegscheiben (26) zusammenbauen.

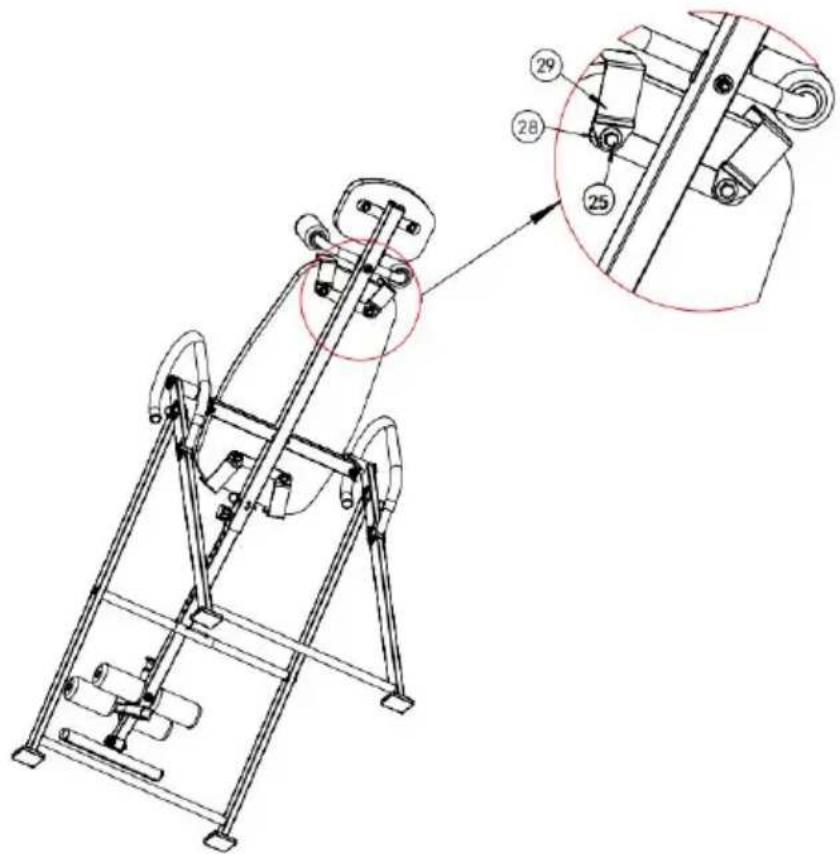

2. Die Teile 13, 5 und 29 mit M8 * 20 Schrauben (25) und einer φ 8 Unterlegscheibe (28) zusammenbauen.

1. Bauteil 30 mit Bauteil 1 und 3 zusammenbauen.
