QD003 - Equipo de gimnasia Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de inversión (mesa de inversión)
Marca	Vevor
Modelo	QD003 (compatible QD001, QD002)
Carga máxima	136 kg (300 lb)
Dimensiones (L×A×A)	1200 × 690 × 1640 mm
Peso neto	19.6 kg
Colores disponibles	Azul/Negro, Naranja/Negro, Rojo/Negro (bicolor)
Materiales	Acero, espuma EVA, revestimiento de PVC
Ángulo de inversión	Ajustable (mediante pestillos de resorte)
Ajustes	Longitud del tubo de pierna ajustable (corto y largo), reposacabezas ajustable
Seguridad	Pasadores de bloqueo, pestillos de resorte, correas de tensión y seguridad
Ensamblaje requerido	Sí, con piezas y herramientas incluidas (llaves 14-17)
Mantenimiento	Limpiar con un paño suave y seco; no usar productos abrasivos. Verificar regularmente el apriete de los tornillos.
Garantía	1 año contra defectos de fabricación (excluyendo piezas consumibles)
Uso previsto	Terapia de inversión para aliviar la espalda, estiramiento muscular
Especificaciones	Tubo de doble enlace, cojines acolchados para piernas y nuca, espumas protectoras

Preguntas frecuentes - QD003 Vevor

¿Cuál es el peso máximo soportado por la mesa de inversión Vevor QD003?

La carga máxima es de 136 kg (300 lb). Asegúrese de no exceder este límite para evitar riesgos de daños o lesiones.

¿Cómo ensamblar la mesa de inversión QD003?

Siga los pasos de instalación proporcionados en el manual. Comience ensamblando los soportes (piezas 1 y 2) con tornillos M8 y arandelas, luego fije los tubos de enlace, las manijas y los cojines. Use la llave incluida (14-17 mm) para apretar los pernos. Consulte el diagrama de despiece para identificar cada pieza.

¿Cómo ajustar la altura de los tubos de las piernas?

Inserte la pieza de ajuste de piernas (larga o corta) en la conexión trasera, ajuste a la longitud deseada, luego fíjela con el pasador circular y el pestillo de resorte. Asegúrese de que el pestillo encaje correctamente para garantizar la seguridad.

¿Es segura la mesa de inversión?

Sí, está equipada con dispositivos de seguridad: pasadores de bloqueo, pestillos de resorte y correas de tensión. Verifique siempre que todas las fijaciones estén bien apretadas antes de cada uso. No la use si las piezas están sueltas o dañadas.

¿Cómo limpiar los cojines de la mesa?

Limpie los cojines con un paño suave y húmedo y un detergente suave. No los sumerja en agua. Evite productos químicos agresivos que puedan dañar el revestimiento de PVC. Deje secar al aire.

¿Qué herramientas se incluyen con la mesa?

El kit incluye una llave de tubo de 14-17 mm (pieza 31) para el ensamblaje. También se incluyen los tornillos, arandelas y tuercas necesarios. No se requieren herramientas adicionales.

¿Cuál es la duración de la garantía?

La garantía es de 1 año contra defectos de fabricación y materiales, a partir de la fecha de envío. Las piezas consumibles (espumas, correas) no están cubiertas. Comuníquese con el soporte técnico de Vevor para cualquier reclamo.

¿Se puede usar la mesa para estiramientos distintos a la inversión?

Sí, la mesa permite diferentes ángulos de inversión (ajustables mediante los pestillos). Puede usarla para estiramientos de espalda, abdominales o ejercicios de flexión. Consulte a su médico antes de comenzar cualquier programa de ejercicios.

¿Qué hacer si falta una pieza o está dañada?

Comuníquese con el soporte técnico de Vevor en www.vevor.com/support. Proporcione el número de modelo (QD003) y la lista de piezas faltantes. Le enviarán las piezas de repuesto de forma gratuita bajo garantía.

¿Cómo plegar o guardar la mesa de inversión?

La mesa se puede desmontar parcialmente para guardarla. Retire los pasadores de bloqueo para separar los tubos principales. Doble las correas y guarde las piezas en un lugar seco. Mantenga fuera del alcance de los niños cuando no esté en uso.

MANUAL DE USUARIO QD003 Vevor

Soporte técnico y Garantía electrónica Certificado www.vevor.com/support

Invertida máquina

MODELO:QD001,QD002,QD003

Seguimos comprometidos con Proporcionarle herramientas competitivas.

precio. "Ahorrar Mitad", "mitad de precio" o cualquier otra expresión similar usado por Sólo nosotros

representa una estimación de los ahorros que usted Podría beneficiarse de la compra de ciertos herramientas

con nosotros comparados con el principales marcas líderes y no necesariamente significar a

Cubrimos todas las categorías de herramientas que ofrecemos. amable recordado a verificar

Tenga cuidado al realizar un pedido con nosotros si tu son en realidad ahorro medio

en comparación con las principales marcas.

MODELO:QD001,QD002,QD003

NECESIDAD ¿AYUDA? CONTACTO ¡A NOSOTROS!

Tener producto ¿preguntas? Necesidad Técnico ¿apoyo? Por favor sentir gratis a contacto a nosotros:

Soporte técnico y Certificado de garantía electrónica

Este es el original instrucción, Por favor lea todo manual instru con cuidado antes de operar. VEVOR se reserva una interpreta clara de nuestro manual de usuario. La apariencia del producto estar sujeto a la

producto tu recibió. Por favor perdona nosotros que no lo hare informarle nuevamente Si hay alguna actualización de tecnología software en nuestro producto.

Prefacio

Primero, vamos a... expresar Nuestro más sincero agradecimiento a nuestros clientes que adquirieron nuestro equipo. Este manual es para servicio al cliente. Mejore su experiencia con este equipo. Esperamos los productos y servicios de la empresa le brinden el canal. cortesía.

Prestar atención

Este producto debe utilizarse en estricta conformidad con el método de este manual. El mal uso de cualquier otro método causado por u indebido del mismo. La Compañía no otorga garantía de ningún tipo, incluyendo (pero no limitado a) la comercialización ofrecida a la Compara un propósito particular. Garantías implícitas de idoneidad.

La empresa no asume ninguna responsabilidad. La empresa no será responsable de ningún error contenido en este material ni de ningún accidental o consecuente.

resultantes de la provisión, ejecución real o uso de este manual.

Este manual contiene información patentada protegida por la ley de patentes. Todos los derechos reservados.

Reservado. Sin el consentimiento por escrito de la Compañía, no se fotocopiar, copiar ni traducir ninguna parte de este manual a otro idio. El contenido incluido en este manual puede modificarse sin previo aví: usuario.

Responsabilidad del fabricante

La Compañía será responsable de la seguridad y confiabilidad del funcionamiento del equipo solo si la operación de montaje, devolución, La mejora y el mantenimiento los realiza personal autorizado por la

Empresa, el equipo eléctrico en cuestión cumple con las normas nacia y el equipo se utiliza de acuerdo con las instrucciones de funcionamiento

Garantizar

Proceso de fabricación y materias primas: La Empresa garantiza que equipo (excepto las piezas) está en condiciones normales de uso y reparación, libre de

Defectos en el proceso de fabricación y en las materias primas durar año a partir de la fecha de envío. Ninguna de nuestras inspecciones perfecta.

1. Precauciones

1.1 Precauciones de uso Advertencia:

1. Si el equipo siente suelto, cae o es dañado, por favor consegu en tocar con la empresa a tiempo;

2. Mantenga el área de trabajo limpia y bien iluminada. Desordenado o oscuro áreas invitar accidentes.

3. Mantener a los niños y transeúntes lejos mientras operante, distracciones voluntad hacer que usted perder el control.

4. Mantente alerta, mirar qué tú son haciendo y usar común sentido cuando operante el equipo. Hacer no usar el equipo mientras tú está cansados o bajo el influencia de drogas, alcohol o medicamento.. Un momento de falta de atención al operar el equipo Puede resultar en graves personal lesión.

5. Vestido adecuadamente. Hacer no tener puesto perder ropa o joyas Mantener su cabello, ropa y guantes lejos de emocionante regiones. Ropa suelta joyas o largo El cabello puede ser atrapó en emocionante regiones.

6. Almacenar equipos inactivos afuera de alcanzar de niños y solo permitir gente familiarizado con el equipo a usar Es. Esta herramienta peligroso en el manos de inexperto usuarios.

7. Por favor, no lo hagas. usar este dispositivo después bebida alcohol o tomando medicamento.

GUARDE ESTOS INSTRUCCIONES

Accesorio de tubería de producto parámetros

producto nombre	Máquina invertida
Modelo	QD 001
Máximo carga	300 libras
Tamaño del producto Largo Ancho x yo	1200 x 690 x 1640 mm
Peso del producto	19.6 kilogramo
Color	Azul Negro Doble Pinyin/NaranjaNegro Doble Pinyin/Negro RojoDoble Pinyin

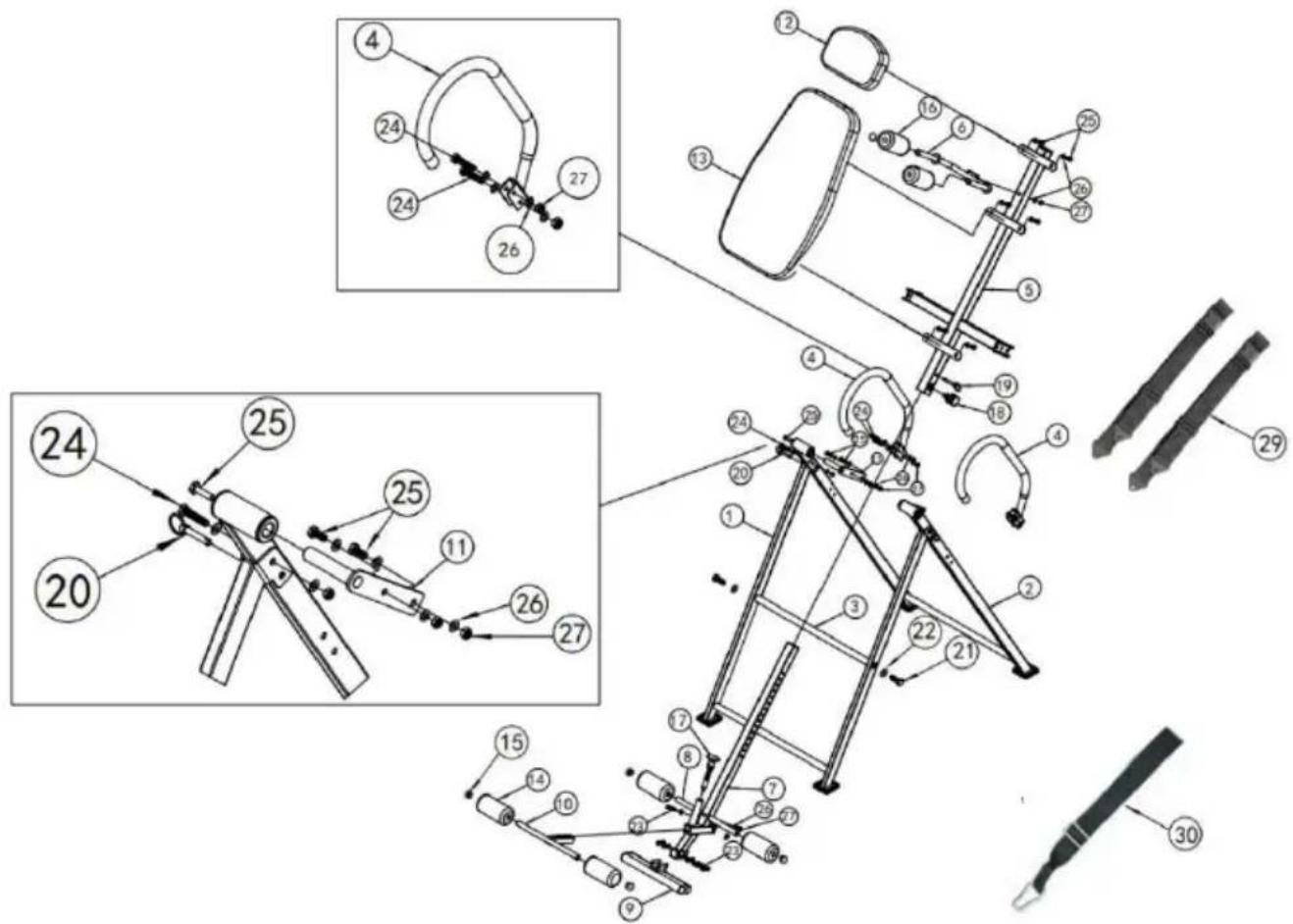

Diagrama de desglose del producto

REGIONES LISTA
NÚMERO	DESCRIPCIÓN	CANTIDAD
1	Apoyo	1
2	Apoyo	1
3	Conectando tubo	1
4	Manejar	2
5	Conexión posterior	1
6	codo almohadilla	1
7	Ajuste de pierna (larga)	1
8	Cojín para piernas tubo	1
9	Pie	1
10	Ajuste de pierna (corta)	1
11	Conectar	2
12	Cojín para el cuello	1
13	Apoyo	1
14	Espuma	4
15	Circular enchufar	4
16	Espuma	2
17	Primavera pestillo M20	2
18	Primavera pestillo M 16	1
19	Anillo cierre alfiler	1
20	Anillo cierre alfiler	2
21	TORNILLO M 10*30	2
22	ARANDELAS M10	2
23	TORNILLO M 8*50	3
24	TORNILLO M8 *40	6
25	TORNILLO M 8*20	12
26	ARANDELAS M8	31
27	TUERCA M 8	14
28	ARANDELAS M8	6
29	Correas	2
30	Correa de tensión	1
31	14-17 abierto - final llav inglesa	2

Pasos de instalación

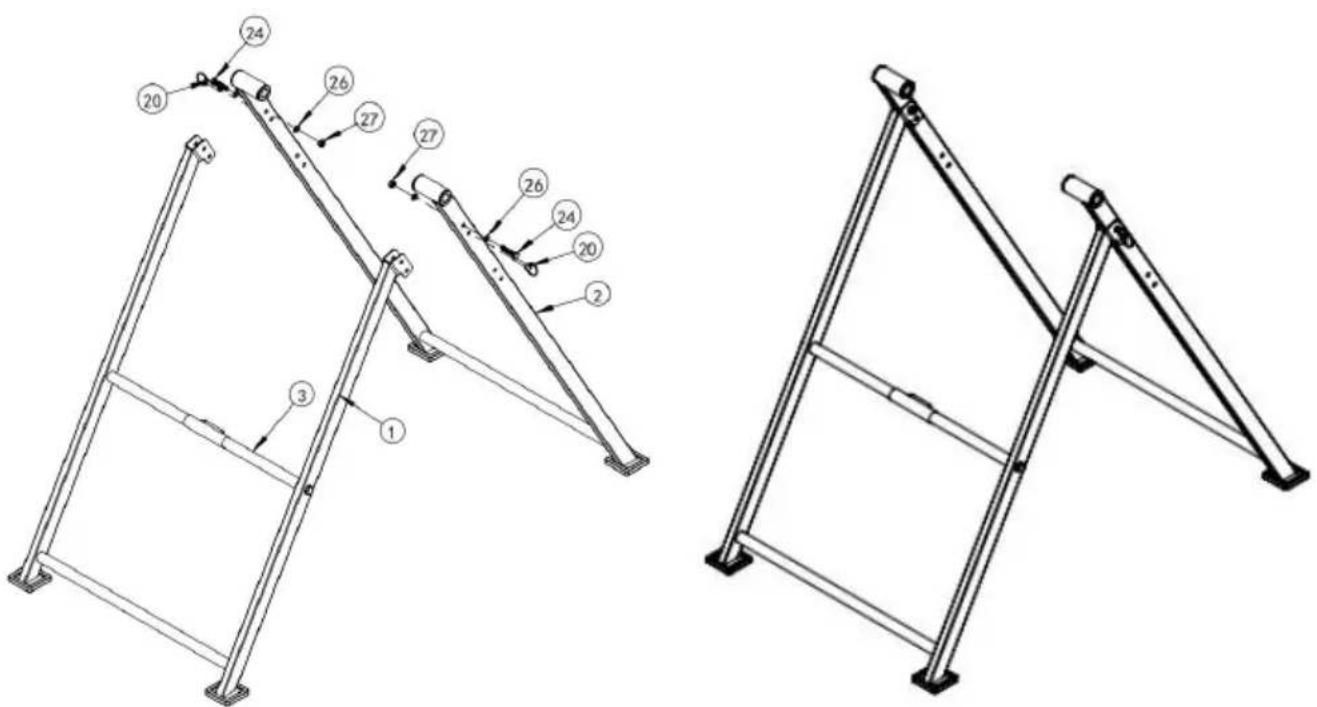

1. Ensamble el componente 1 y el componente 2 utilizando tornillo: (24), arandelas M8 (26) y tuercas de seguridad M8 (27).
2. Utilice el pasador circular (20) para ensamblar los componentes 2.

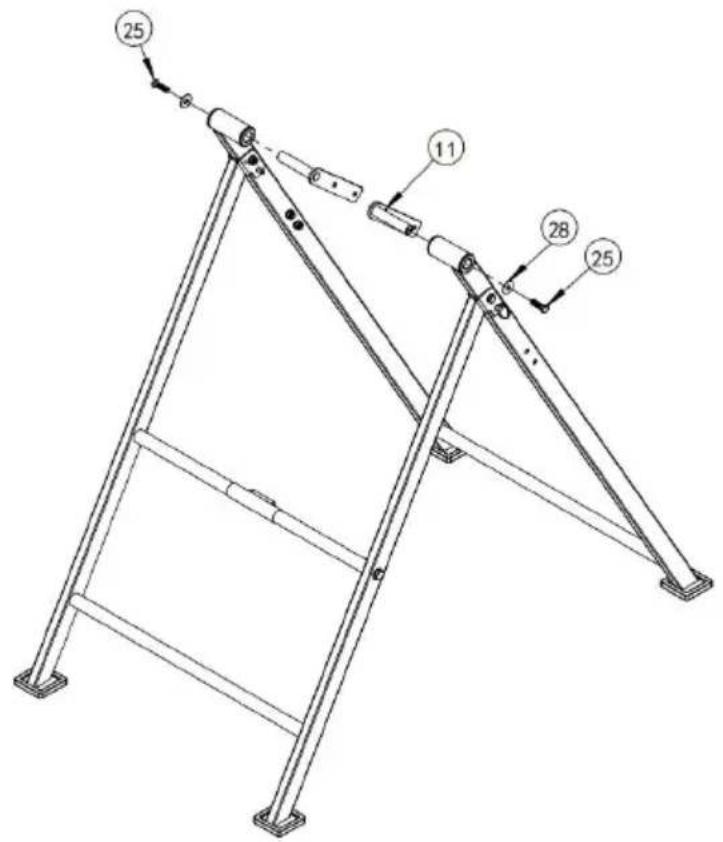

1. Utilice tornillos M8 * 20 (25) y una arandela φ 8 (28) para cc el componente 11 al componente 2.

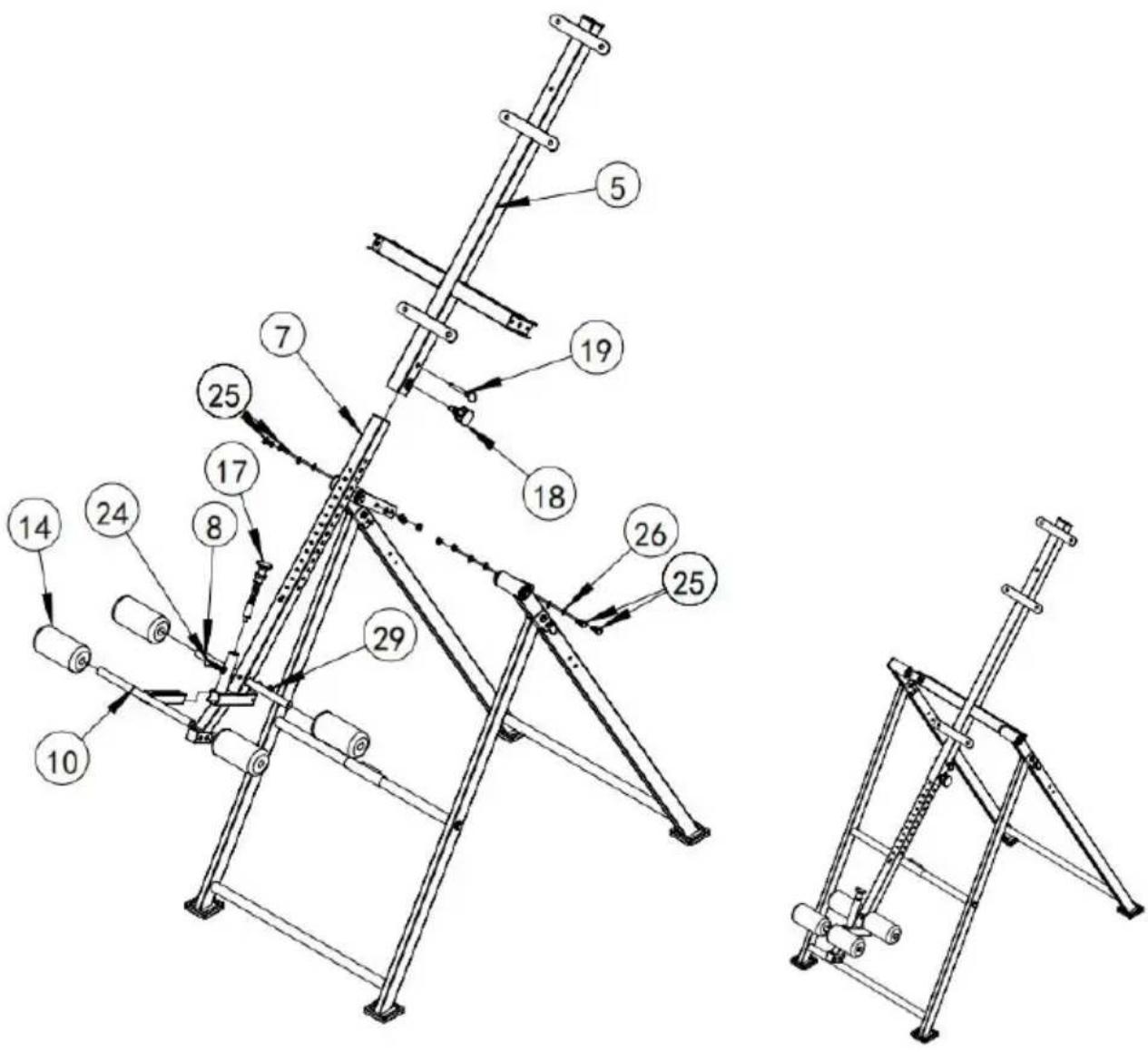

1. Fije los componentes 5 y 11 con tornillos M8 * 20 (25), 2 * arandelas (26) y 1 tuerca de bloqueo M8 (27).

2. Inserte el componente 7 en el componente 5, ajuste la longitud adecuada y luego fijelo con un pasador circular (19) y un pasador resorte (18).

3. Inserte el componente 8 en el componente 7 y fijelo con tornill M8*40 (24), 2 arandelas*8 (26) y 1 tuerca de seguridad M8 (27).

4. Ensamble la espuma n.° 14 con la espuma n.° 8.

5. Inserte el componente 10 en el componente 7 y ajuste su posi luego fijelo con el pasador M20 (17).

6. Ensamble la espuma número 14 con el componente número 10.

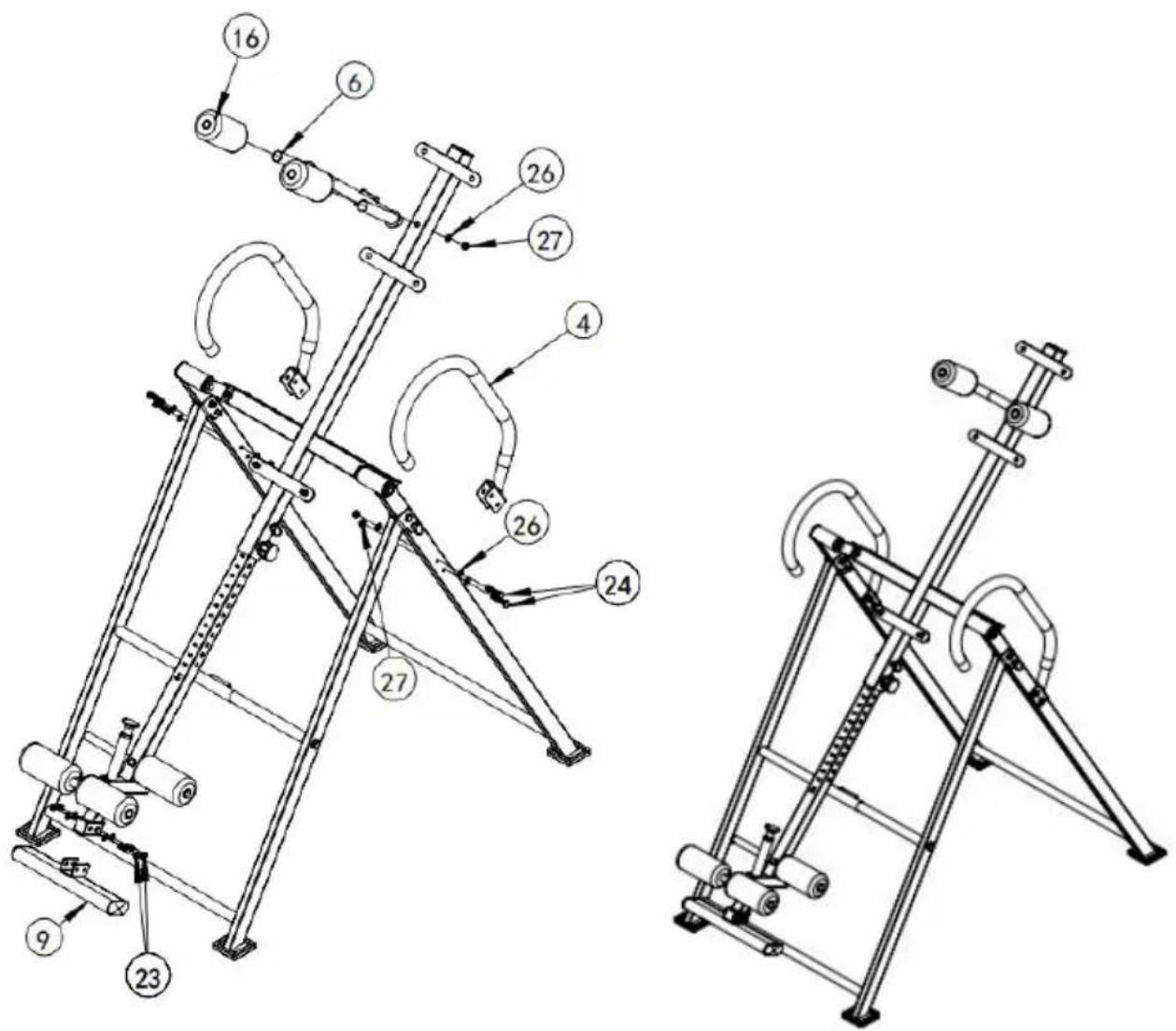

1. Ensamble el componente 9 y el componente 7 utilizando tornilla M8 * 50 (23), 2 arandelas M8 (26) y 1 tuerca de seguridad M8
2. Ensamble el componente 4 con tornillos M8 * 40 (23), arandel (26) y tuercas de seguridad M8 (27) en el componente 2.
3. Ensamble la espuma número 16 con el componente número 6.
4. Ensamble el componente 6 utilizando arandelas M8 (26) y tuer de bloqueo M8 (27).

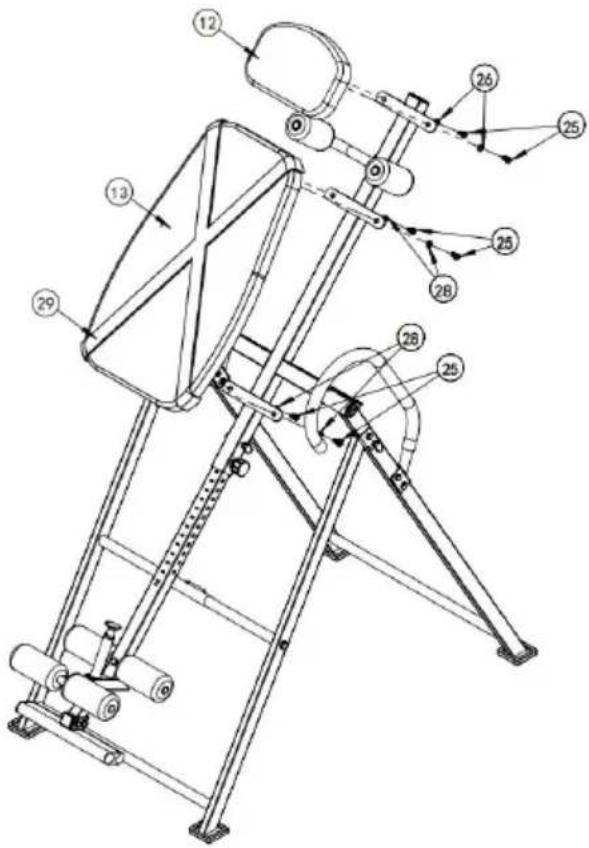

1. Ensamble el componente 5 y el componente 12 utilizando tornillos M8 * 20 (25) y arandelas φ 8 (26).
2. Ensamble las piezas 13, 5 y 29 utilizando tornillos M8 * 20 (25) y una arandela φ 8 (28).

1. Ensamble el componente 30 con los componentes 1 y 3.
