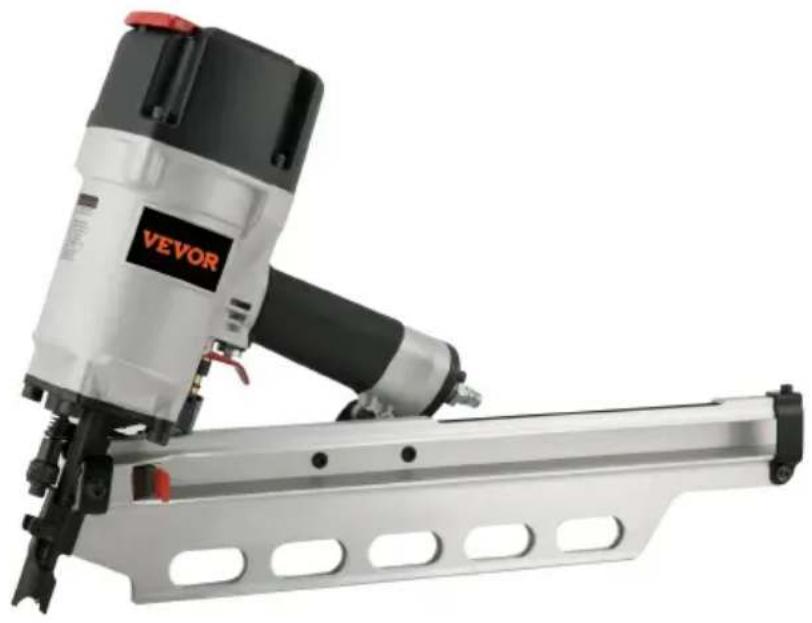

RHF9021NS - Agrafeuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cloueuse à charpente pneumatique
Marque	Vevor
Modèle	RHF9021NS
Alimentation	Air comprimé (pneumatique)
Pression de fonctionnement	70-120 PSI (4,9-8,3 bars)
Modes de déclenchement	Séquentiel (tir simple) et contact (tir par bosse)
Capacité du chargeur	Environ 30 clous (estimation)
Type de clous	Clous à charpente (non précisé, généralement 50-90 mm)
Réglage de profondeur	Oui, par molette sur le nez de l'outil
Poids	Environ 3,6 kg
Dimensions (L x l x H)	Environ 33 x 28 x 10 cm
Matériau du corps	Aluminium (estimation)
Lubrification	Quotidienne par l'admission d'air
Nettoyage	Débrancher l'air, utiliser WD-40 ou solvant doux
Sécurité	Verrouillage de sécurité, protection oculaire requise (ANSI)
Garantie	Certificat de garantie électronique (www.vevor.com/support)
Fabricant	Shanghai Muxin Muye Co., Ltd., Baoshan, Shanghai, CN
Importateur (USA)	Sanven Technology Ltd., Suite 250, 9166 Anaheim
Usage	Charpente, ossature bois

FOIRE AUX QUESTIONS - RHF9021NS Vevor

Comment régler la profondeur de clouage sur la Vevor RHF9021NS ?

Débranchez d'abord l'outil du tuyau d'air. Tournez la molette de réglage de sécurité (située sur le nez) vers le côté peu profond si les clous sortent trop, ou vers profond s'ils ne s'enfoncent pas assez. Effectuez des réglages par demi-tour, puis testez avec des lunettes de protection.

Comment passer du mode séquentiel (tir simple) au mode contact (tir par bosse) ?

Localisez le commutateur de sélection de vanne à gâchette sous la gâchette. Pour le mode contact, placez-le complètement vers le bas ; pour le mode séquentiel, complètement vers le haut. Assurez-vous qu'il est bien en position pour un fonctionnement correct.

Quelle pression d'air dois-je utiliser avec la cloueuse RHF9021NS ?

La pression recommandée est comprise entre 70 et 120 PSI (4,9 à 8,3 bars). Utilisez la pression la plus basse permettant d'enfoncer correctement les clous dans votre matériau pour éviter d'endommager l'outil.

Comment charger les clous dans la cloueuse Vevor ?

Débranchez l'outil de l'air, puis appuyez sur le loquet du chargeur et tirez le poussoir jusqu'à ce qu'il se verrouille à l'arrière. Insérez une bande de clous dans le chargeur (pointes vers l'avant) et relâchez le poussoir pour qu'il pousse les clous.

Que faire si un clou se coince dans l'outil (bourrage) ?

Débranchez l'outil du tuyau d'air. Si le clou est coincé dans la zone de décharge, utilisez une pince pour le retirer. Si votre outil a un cache-nez à dégagement rapide, ouvrez-le. Pour un bourrage dans le chargeur, tirez le poussoir vers l'arrière et retirez le clou coincé.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection conformes ANSI. N'utilisez jamais d'oxygène ou de gaz combustible comme source d'air. Débranchez l'alimentation avant tout réglage, nettoyage ou débourrage. Ne pointez jamais l'outil vers quelqu'un.

Comment entretenir la cloueuse pour prolonger sa durée de vie ?

Ajoutez quelques gouttes d'huile pour outil pneumatique dans le coupleur d'admission d'air quotidiennement. Nettoyez régulièrement le chargeur pour enlever les résidus de bois/plastique. Inspectez le poussoir et la sécurité pour un fonctionnement sans accroc.

Pourquoi mon outil ne fonctionne-t-il pas même branché ?

Vérifiez : 1) La pression d'air est dans la plage 70-120 PSI. 2) Les clous sont correctement chargés. 3) La gâchette et la sécurité se déplacent librement. 4) L'outil n'est pas en mode de sécurité bloqué. Consultez la section Vérification d'un outil de sécurité de déclenchement par contact dans le manuel.

Quel type de clous puis-je utiliser avec la RHF9021NS ?

Le manuel ne spécifie pas la longueur exacte, mais pour une cloueuse à charpente, utilisez des clous à charpente en bande (généralement de 50 mm à 90 mm). Assurez-vous que les clous sont propres et non endommagés.

Comment nettoyer l'outil après utilisation ?

Débranchez l'outil du tuyau d'air. Utilisez du WD-40 ou une solution de nettoyage douce pour enlever les résidus de goudron. Ne trempez jamais l'outil dans un liquide pour éviter d'endommager les joints en caoutchouc. Essuyez avec un chiffon propre.

MODE D'EMPLOI RHF9021NS Vevor

CLOUEUSE À CHARPENTE

MODÈLE : RHF9021NS

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous représente uniquement

une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous bénéficiez réellement d'une économie de moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CLOUEUSE À CHARPENTE

MODÈLE : RHF9021NS

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utidoit lire attentivement le manuel d'instructions.
	Avertissement - marquage concernant le risque de blesoculaire
	Avertissement - marquage concernant le risque de pertauditive
	jamais d'oxygène ou d'autres gaz en bouteille

Ne pas lire ce manuel avant d'utiliser l'outil peut entraîner des blessures graves, voire mortelles !

Veuillez lire et comprendre pleinement ce manuel pour obtenir des informations relatives à la protection de votre sécurité et à la prévention des dommages matériels.

Consignes de

sécurité

PROTECTION DES YEUX : Conforme aux spécifications ANSI et offrant une protection contre les particules volantes provenant de l'avant et des côtés, l'opérateur et les autres personnes présentes dans la zone de travail doivent TOUJOURS porter cette protection lors du raccordement à l'alimentation en air, du chargement, de l'utilisation ou de l'entretien de l'outil. Une protection des yeux est requise pour se protéger contre les attaches et les débris volants.

ce qui pourrait causer de graves lésions oculaires.

ALIMENTATION EN AIR ET RACCORDEMENTS

N'utilisez pas d'oxygène, de gaz combustibles ou de gaz en bouteille comme source d'alimentation pour cet outil, car l'outil pourrait exploser et causer des blessures.

N'utilisez pas de sources d'alimentation pouvant potentiellement dépasser 200 PSIG, car l'outil pourrait éclater, provoquant ainsi des blessures.

Le connecteur de l'outil ne doit pas maintenir la pression lorsque l'alimentation en air est débranchée. Si un mauvais raccord est utilisé, l'outil peut rester chargé d'air après la déconnexion et pourra enfoncer une fixation même après la déconnexion de la conduite d'air, ce qui peut entraîner des blessures.

N'appuyez pas sur la gâchette ou sur le bras de sécurité lorsque l'outil est connecté à l'alimentation en air, car il peut se mettre en marche et provoquer des blessures.

Débranchez toujours l'alimentation en air : 1. Avant d'effectuer des réglages ; 2. Lors de l'entretien de l'outil ; 3. Lors du nettoyage d'un bourrage ; 4. Lorsque l'outil n'est pas utilisé ; 5. Lors du déplacement vers une autre zone de travail, pour éliminer un actionnement accidentel qui pourrait causer des blessures possibles.

CHARGEMENT DE L'OUTIL

AVERTISSEMENT :

Lors du chargement de l'outil : 1. Ne placez jamais une main ou toute partie de votre corps dans la zone de décharge de l'attache de l'outil ; 2. Ne pointez jamais l'outil vers quelqu'un ; 3. N'appuyez pas sur la gâchette ou sur la sécurité, car un actionnement pourrait se produire.

ce qui pourrait entraîner des blessures.

L'opérateur ne doit pas maintenir la gâchette enfoncée en mode de déclenchement par choc (Bump Fire), sauf pendant l'opération de fixation, car des blessures graves pourraient survenir si la pointe entrait accidentellement en contact avec quelqu'un ou quelque chose, provoquant le démarrage de l'outil.

Gardez toujours les mains et le corps éloignés de la zone de déclenchement de l'outil. Un outil de sécurité de contact (coup de poing) peut rebondir sous l'effet du recul de l'enfoncement d'une attache et une deuxième attache non désirée peut être enfoncée, ce qui peut entraîner des blessures. Inspectez régulièrement le fonctionnement du mécanisme de sécurité de contact. N'utilisez pas l'outil si la sécurité ne fonctionne pas correctement, car un enfoncement accidentel d'une fixation pourrait se produire.

N'interférez pas avec le bon fonctionnement du mécanisme du bras de sécurité.

N'enfoncez pas les fixations avec l'outil à un angle trop prononcé ou sur d'autres fixations, car cela pourrait provoquer une déviation des fixations, ce qui pourrait entraîner des blessures.

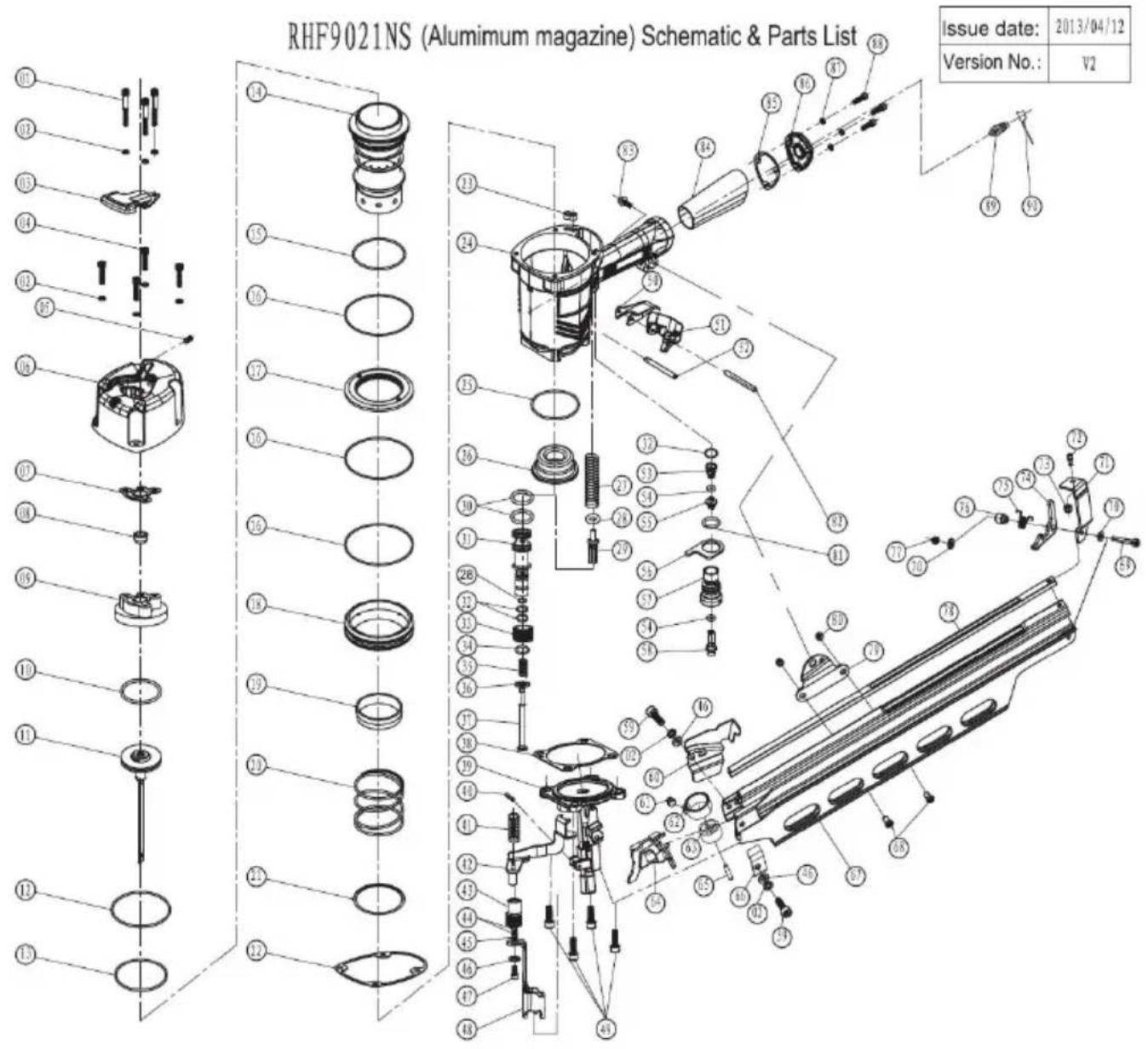

SCHEMA ET LISTE DES PIECES

N'enfoncez pas les attaches près du bord de la pièce à travailler car elle pourrait se fendre, ce qui permettrait à l'attache d'être déviée, ce qui entraînerait des blessures.

MECANISME DE SECURITE DE DECLENCHEMENT PAR CONTACT

1. L'opérateur doit avoir le doigt retiré de la gâchette et l'élément de contact de travail (sécurité) de l'outil doit être placé sur la pièce à usiner.
2. L'élément de contact de travail est ensuite enfoncé contre la pièce à travailler et la gâchette est tirée pour enfoncer l'attache.
3. La gâchette est ensuite relâchée après chaque enfoncement de la fixation. Déplacez l'outil vers l'emplacement suivant où la fixation sera enfoncée. La procédure doit être répétée.

VERIFICATION D'UN OUTIL DE SECURITE DE DECLENCHEMENT PAR CONTACT

1. Débranchez l'alimentation en air de l'outil.
2. Videz les attaches du chargeur.
3. Assurez-vous que la gâchette et la sécurité se déplacent de haut en bas sans aucun blocage.

AVERTISSEMENT :

Vérifiez et remplacez tous les composants endommagés ou usés de l'outil. Les étiquettes d'avertissement de sécurité sur l'outil doivent être remplacées si elles deviennent illisibles à cause de l'usure.

1. Raccordez l'alimentation en air à l'outil.
2. Appuyez la sécurité contre la pièce à travailler sans appuyer sur la gâchette. L'outil ne doit pas faire de cycle (tirer). N'utilisez jamais l'outil si un cycle se produit.
3. Maintenez l'outil à l'écart de la pièce à travailler. Le dispositif de sécurité doit revenir à sa position initiale. Appuyez sur la gâchette, l'outil ne doit pas se déclencher. N'utilisez pas l'outil si un déclenchement se produit.

CHARGEMENT DE L'OUTIL

1. Connectez le tuyau d'air.
2. Appuyez sur le loquet du chargeur ; tirez sur le poussoir jusqu'à ce qu'il se verrouille à l'arrière du chargeur.
3. Insérez une bande d'attaches dans le chargeur. Assurez-vous que les points d'attache sont en position avant. Assurez-vous également que les attaches ne sont pas sales ou endommagées.
4. Relâchez le levier de verrouillage et faites glisser le poussoir vers l'avant jusqu'à ce qu'il entre en contact avec la bande de clous.

UTILISATION DE L'OUTIL

1. Ajoutez quelques gouttes d'huile pour outil quotidiennement dans le coupleur d'admission d'air avant d'utiliser l'outil. Fixez le tuyau d'air avec un raccord rapide à haut débit.
2. Réglez la pression d'air pour obtenir une pression dans la plage de pression de travail recommandée (70~120 P.S.I.).
3. Chargez les fixations dans votre outil en suivant les instructions du manuel.
4. Testez la pénétration correcte des fixations en enfonçant des clous dans un échantillon de bois. Si les fixations n'atteignent pas la profondeur souhaitée, réglez la pression d'air sur un réglage plus élevé jusqu'à ce que la profondeur souhaitée soit atteinte. Si vous utilisez un outil avec un dispositif de contrôle de profondeur, tournez la molette jusqu'à atteindre la profondeur souhaitée.

ÉLIMINER UN BOURRAGE DE L'OUTIL

1. Fixation coincée dans la zone de décharge de la fixation : débranchez l'outil du tuyau d'air. Saisissez l'attache coincée avec une pince et retirez le clou. Si l'outil est équipé d'un cache-nez à dégagement rapide, ouvrez le cache et retirez le clou coincé. Réinitialisez le couvercle.
2. Clou coincé à l'intérieur du chargeur : débranchez l'outil du tuyau d'air. Tirez le poussoir vers l'arrière jusqu'à ce qu'il se verrouille à l'arrière du chargeur. Retirez le clou coincé du chargeur, relâchez le

poussoir.

NETTOYAGE DE L'OUTIL

1. Débranchez toujours l'outil du tuyau d'air avant de le nettoyer. Éliminez toute accumulation de goudron avec de l'huile WD-40 ou un produit de nettoyage. Ne jamais tremper l'outil dans une solution de nettoyage. Cela peut endommager les pièces en caoutchouc et les joints.

COMMUTATEUR DE SÉLECTION DE LA VANNE À GÂCHETTE - FONCTIONNEMENT

POSITION DE CONTACT (TIR EN BOSSE)

1. Placez le dispositif de commutation sous la gâchette en position complètement vers le bas, sinon il ne fonctionnera pas correctement.
2. L'outil étant retiré de la pièce à travailler, tirez sur le levier de déclenchement. Appuyez sur le levier de sécurité contre la pièce à travailler. L'OUTIL DOIT FONCTIONNER (FEU).

Voir le diagramme pour plus de détails.

POSITION D'ACTIONNEMENT DU TIR SÉQUENTIAIRE (TIR SIMPLE)

1. Réglez le dispositif de commutation sous la gâchette sur la position complètement vers le haut, sinon il ne fonctionnera pas correctement. NE DOIT PAS FUIR D'AIR.
2. Retirez votre doigt du levier de déclenchement et appuyez le levier de sécurité contre le bois. L'OUTIL NE DOIT PAS DÉCLENCHER LE FEU. 3. Sans toucher le levier de déclenchement, appuyez sur le levier de sécurité contre la pièce à travailler. Appuyez sur la gâchette. L'OUTIL TIRE.
3. Maintenez la gâchette enfoncée tout en séparant le levier de sécurité du bois, la lame d'entraînement restera en position basse.
4. Relâchez votre doigt du levier de déclenchement, la lame du tour reviendra à la position supérieure.

AJUSTEMENT DE LA PROFONDEUR DE CONDUITE EN SÉCURITÉ

Pour garantir que chaque clou est enfoncé à la même profondeur, assurez-vous que :

1. La pression d'air de l'outil est constante, un régulateur est installé et

fonctionne correctement en ligne avec l'outil.

1. L'outil est toujours maintenu fermement contre la pièce à travailler. Si les clous sont enfoncés trop peu ou trop profondément dans la pièce, ajustez la molette de réglage de sécurité sur la sécurité à la profondeur souhaitée.

Voir le diagramme pour plus de détails.

ENTRETIEN ET INSPECTION DES OUTILS

1. Inspectez le chargeur ; nettoyez le chargeur en retirant tous les copeaux de plastique ou de bois qui auraient pu s'accumuler dans le chargeur.
2. Assurez-vous que le levier poussoir fonctionne correctement dans le chargeur.
3. Vérifiez que le levier fonctionne en douceur et librement de haut en bas.
4. Lubrifiez quotidiennement les pièces mobiles pour un bon fonctionnement de l'outil.

RÉGLAGE DE LA PRESSION D'AIR

Réglez la pression d'air à la pression de fonctionnement recommandée de 70 à 120 psi (4,9 à 8,3 bars) en fonction de la longueur des clous et de la dureté du bois.

La pression d'air correcte est la pression la plus basse qui permettra d'effectuer le travail. Utiliser une pression d'air supérieure à celle requise pour enfoncer les clous ou un réglage incorrect exerce une contrainte inutile sur l'outil et les pièces.

SCHÉMA DE FONCTIONNEMENT DE L'INTERRUPTEUR À GÂCHETTE

NOTION

Les informations contenues dans ce manuel sont conçues pour vous aider à utiliser votre outil en toute sécurité. Les illustrations de ce manuel peuvent montrer des détails d'accessoires différents de ceux de votre propre outil.

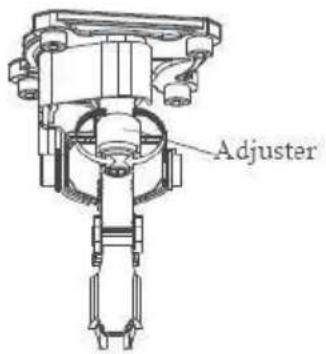

(Uniquement modèle RHF9021NS avec réglage de profondeur sur sécurité)

Débranchez l'outil du tuyau d'air avant de tourner la molette de réglage en position de sécurité.

Pour garantir que chaque clou pénètre à la même profondeur, assurez-vous que :

1. La pression d'air de l'outil reste constante (le régulateur est installé et fonctionne correctement) et
2. L'outil est toujours maintenu fermement contre la pièce à travailler. Si les clous sont enfoncés trop profondément ou trop peu profondément dans la pièce à travailler, réglez la molette de sécurité dans l'ordre suivant.

DÉBRANCHER LE TUYAU D'AIR DE L'OUTIL

1. Si les clous sont enfoncés trop profondément, tournez le dispositif de réglage vers le côté peu profond.

Les réglages se font par incréments d'un demi-tour.

Si les clous sont enfoncés trop profondément, tournez le dispositif de réglage vers le côté profond.

1. Arrêtez de tourner le dispositif de réglage lorsqu'une position appropriée est atteinte pour le test de clouage.
2. Raccordez le tuyau d'air. PORTEZ TOUJOURS DES LUNETTES DE PROTECTION.

Effectuez un test de clouage.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
