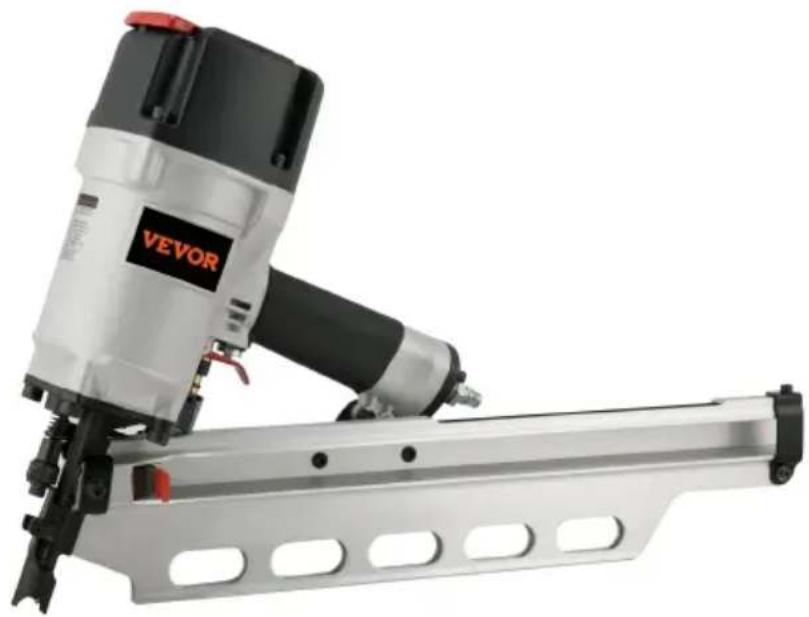

MODELL: RHF9021NS

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Warnung - Kennzeichnung bezüglich Augenverletzungsgef
	Warnhinweis - Kennzeichnung bezüglich Gehörverlustrisiko
	niemals Sauerstoff oder andere Flaschengase

WANGING

Wenn Sie dieses Handbuch vor der Verwendung des Werkzeugs r lesen, kann dies zu Schwere Verletzungen oder sogar Tod!

Bitte lesen Sie dieses Handbuch sorgfältig durch, um Informationen zu Schutz Ihrer Sicherheit und zur Vermeidung von Geräteschäden zu erhalten. Probleme.

Sicherheitshinwei

se

AUGENSCHUTZ, der den ANSI-Spezifikationen entspricht und Schutz vor herumfliegenden Partikeln von VORNE und SEITLICH bietet, sollte vom Bediener und anderen Personen im Arbeitsbereich IMMER getragen werden, wenn sie dieses Werkzeug an die Luftversorgung anschließen, laden, bedienen oder warten. Augenschutz ist erforderlich, um vor herumfliegenden Befestigungselementen und Trümmern zu schützen.

Dies könnte zu schweren Augenverletzungen führen.

LUFTVERSORGUNG UND ANSCHLÜSSE

Verwenden Sie keinen Sauerstoff, brennbare Gase oder Flaschengase Energiequelle für dieses Werkzeug, da das Werkzeug explodieren kann Dies kann zu Verletzungen führen.

Verwenden Sie keine Stromquellen, deren Druck möglicherweise 200 PSIG überschreitet, da das Werkzeug platzen und möglicherweise Verletzungen verursachen könnte.

Der Anschluss am Werkzeug darf keinen Druck halten, wenn die Luftgetrennt wird. Wenn die falsche Armatur verwendet wird, kann das Werkzeug nach dem Trennen noch mit Luft gefüllt sein und ein Befestigungselement auch nach dem Trennen der Luftleitung eintreiben, was möglicherweise zu Verletzungen führt.

Betätigen Sie den Auslöser nicht und drücken Sie den Sicherheitsarm nieder, während Sie an die Luftzufuhr angeschlossen sind, da das Werkzeug sonst einen Arbeitszyklus ausführen und dadurch Verletzunge verursachen kann.

Trennen Sie die Luftzufuhr immer: 1. Bevor Sie Einstellungen vornehm 2. Bei Wartungsarbeiten am Werkzeug; 3. Beim Reinigen eines 4. We das Werkzeug nicht verwendet wird; 5. Wenn Sie in einen anderen Arbeitsbereich wechseln, um eine versehentliche Betätigung zu vermeide die Dies kann zu möglichen Verletzungen führen.

LADEWERKZEUG

WARNUNG:

Beim Laden des Werkzeugs: 1. Legen Sie niemals eine Hand oder e anderen Körperteil in den Befestigungselement-Auswurfbereich des

Werkzeugs. 2. Richten Sie das Werkzeug niemals auf jemanden. 3. Z Sie nicht den Abzug und betätigen Sie nicht die Sicherung, da dies Auslösung und möglicherweise zu Verletzungen führen kann.

Der Bediener darf den Auslöser im Bump Fire-Modus

(Kontaktauslösemodus) nicht gedrückt halten, außer während des Befestigungsvorgangs. Wenn die Spitze versehentlich mit jemandem oder einem Gegenstand in Berührung kommt und dadurch das Werkzeug startet, kann es zu schweren Verletzungen kommen.

Halten Sie Hände und Körper immer vom Entladungsbereich des Werkzeugs fern. Ein Kontaktsicherheitswerkzeug (Bump Fire) kann durch den Rückstoß beim Eintreiben eines Befestigungselements zurückprallen und ein ungewolltes zweites Befestigungselement kann eingetrieben werden, was zu Verletzungen führen kann.

Überprüfen Sie regelmäßig die Funktion des

Kontaktsicherheitsmechanismus. Verwenden Sie das Werkzeug nicht, wenn die Sicherheit nicht richtig funktioniert, da es sonst zu einem versehentlichen Eintreiben eines Befestigungselements kommen kann. Beeinträchtigen Sie nicht die ordnungsgemäße Funktion des Sicherheitsarmmechanismus.

Treiben Sie Befestigungselemente mit dem Werkzeug nicht in einem zu steilen Winkel oder auf andere Befestigungselemente ein, da dies zu Ablenkung der Befestigungselemente und damit zu Verletzungen führen kann.

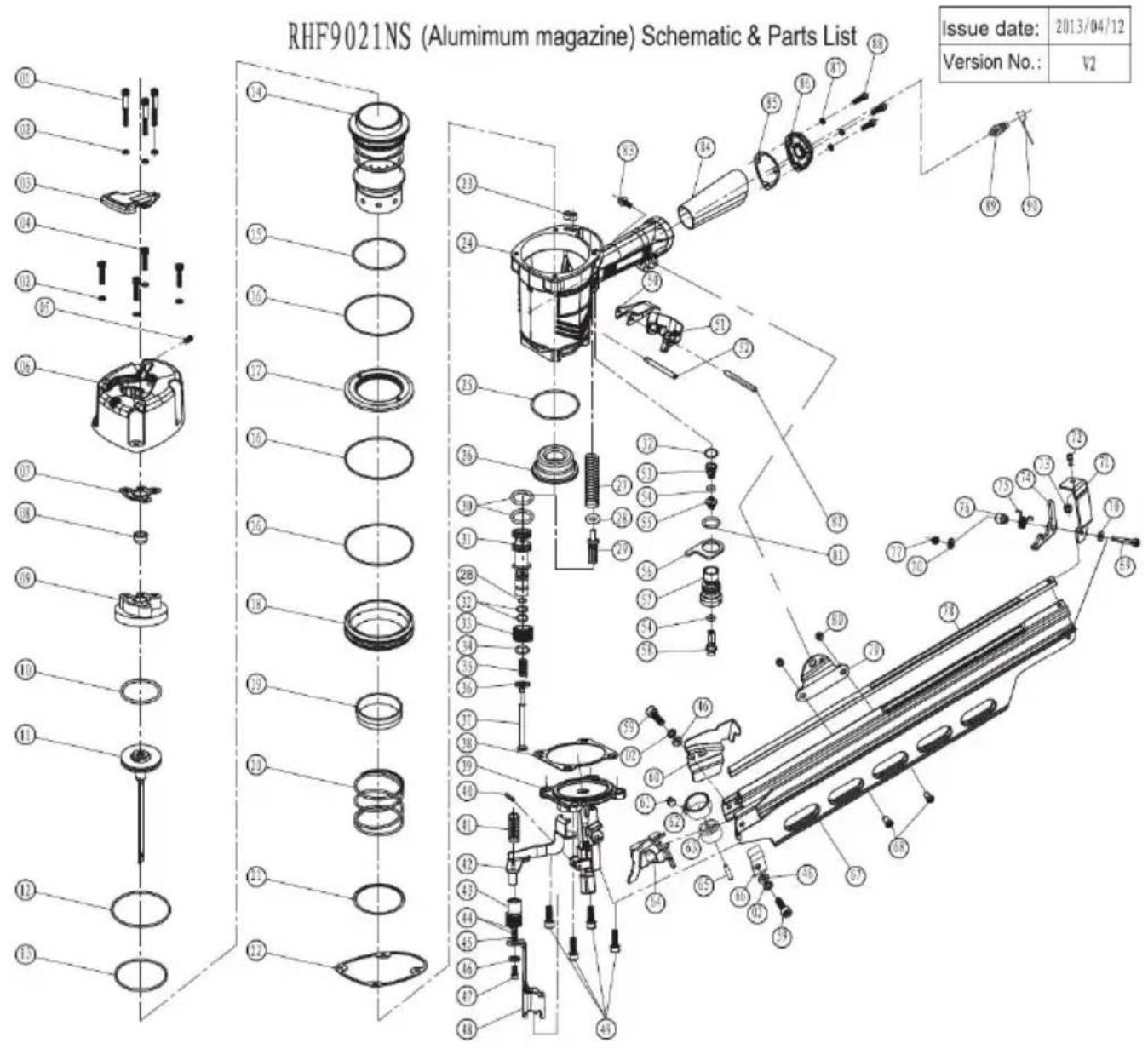

SCHEMATIC&PART LIST

Setzen Sie die Befestigungselemente nicht in der Nähe der Kante des Werkstücks ein, da das Holz splittern und das Befestigungselement abgelenkt und kann zu Verletzungen führen.

KONTAKTAUSLÖSUNGSSICHERUNGSMECHANISMÜS

1. Der Bediener muss den Finger vom Auslöser nehmen und das Arbeitskontaktelement (Sicherheit) des Werkzeugs aufsetzen das Werkstück.
2. Anschließend wird das Werkstückkontaktelement gegen das Werkstück gedrückt und der Auslöser gezogen, um den Befestigungsteil einzutreib
3. Der Auslöser wird nach jedem eingetriebenen Befestigungselement freigegeben. Bewegen Sie das Werkzeug zur nächsten Stelle, an der Befestigungselement fahren und den Vorgang wiederholen.

ÜBERPRÜFEN EINES

KONTAKTAUSLÖSUNGSSICHERHEITSWERKZEUGS

1. Trennen Sie die Luftzufuhr vom Werkzeug.
2. Befestigungselemente aus dem Magazin leeren.
3. Stellen Sie sicher, dass sich Abzug und Sicherung ohne Hängenble auf und ab bewegen.

WARNUNG:

Überprüfen Sie beschädigte oder abgenutzte Teile des Werkzeugs und ersetzen Sie diese. Die Sicherheitshinweise auf dem Werkzeug müssen ersetzt werden, wenn sie unlesbar.

1. Schließen Sie die Luftzufuhr zum Werkzeug an.
2. Drücken Sie die Sicherung gegen das Werkstück, ohne den Abzug betätigen. Das Werkzeug darf nicht feuern. Verwenden Sie niemals die Werkzeug, wenn ein Zyklus auftritt.
3. Halten Sie das Werkzeug vom Werkstück fern. Die Sicherung sollte die ursprüngliche untere Position zurückkehren. Ziehen Sie den Abzug, Das Werkzeug darf nicht zyklisch arbeiten (feuern). Verwenden Sie das Werkzeug nicht, wenn ein Zyklus auftritt.

LADEN DES WERKZEUGS

1. Schließen Sie den Luftschlauch an.
2. Drücken Sie die Magazinverriegelung nach unten und ziehen Sie d

Drücker zurück, bis er an der Rückseite des Magazins einrastet.

1. Legen Sie einen Streifen mit Befestigungselementen in das Magazir Stellen Sie sicher, dass die Befestigungspunkte vorne liegen. Stellen S sicher, dass die Befestigungselemente nicht verschmutzt oder beschädig sind.

2. Lassen Sie den Verriegelungshebel los und schieben Sie den Drück nach vorne, bis er den Nagelstreifen berührt.

BEDIENUNG DES WERKZEUGS

1. Geben Sie täglich ein paar Tropfen Werkzeugöl in die Lufteinlasskupplung, bevor Sie das Werkzeug in Betrieb nehmen.
2. Befestigen Sie den Luftschlauch mit der Hochdurchfluss-Schnellkupplung.
3. Regulieren Luft Druck, um die Luft zu erhalten Druck innerhalb des empfohlenen Arbeitsdruckbereichs (70\~120P.SIG)
4. Laden Sie Befestigungselemente in Ihr Werkzeug, indem Sie den Anweisungen in diesem Handbuch folgen.
5. Testen Sie die richtige Penetration der Befestigungselemente, indem Nägel in ein Probestück Holz treiben. Wenn die Befestigungselemente gewünschte Tiefe erreicht haben, stellen Sie den Luftdruck auf eine h-Einstellung ein, bis die gewünschte Tiefe erreicht ist. Wenn Sie ein Werkzeug verwenden Drehen Sie bei einem Tiefenkontrollgerät das Rändelrad, bis die gewünschte Tiefe erreicht ist.

Beheben einer Blockierung im Werkzeug

1. Befestigungselement im Befestigungselement - Entladebereich verklemmt: Trennen Sie das Werkzeug vom Luftschlauch Festsitzene Befestigungselemente mit einer Zange greifen und entfernen Sie den Nagel. Wenn das Werkzeug mit einer Schnellverschluss-Nasenabdeckung ausgestattet ist, öffnen Sie die Abdeckung und entfernen Sie den verklemmten Verschluss. Abdeckung wieder einsetzen.

2. Befestigungselementstau im Magazin: Werkzeug vom Luftschlauch

trennen Ziehen Sie den Drücker zurück, bis er an der Rückseite des Magazins einrastet. Entfernen Sie den verklemmten Nagel aus dem Magazin und lassen Sie den Drücker los.

REINIGUNGSWERKZEUG

1. Trennen Sie das Werkzeug vor dem Reinigen immer vom Luftschla Entfernen Sie Teerablagerungen mit WD-40Öl oder einem Reinigungsmittel. Lösung. Lassen Sie das Werkzeug niemals in einer Reinigungslösung einweichen. Dies kann zu Schäden an Gummiteilen u Dichtungen führen.

Auswahlschalter für Betätigung des Auslöseventils

KONTAKTAUSLÖSUNG (STOSSFEUER) POSITION

1. Stellen Sie das Schaltgerät unter dem Auslöser ganz nach unten, funktioniert es nicht richtig.
2. Ziehen Sie den Abzugshebel, während das Werkzeug nicht am Werkstück anliegt. Drücken Sie den Sicherungshebel gegen das Werkstück. DAS WERKZEUG MUSS FUNKTIONIEREN (FEUER).

Einzelheiten finden Sie im Diagramm.

SEQUENZFEUER (EINZELFEUERLÖSUNG) BETÄTIGUNGSPOSITION

1. Stellen Sie das Umschaltgerät unter dem Auslöser ganz nach oben es sonst nicht richtig funktioniert. WERKZEUG Es darf keine Luft austreten.
2. Nehmen Sie Ihren Finger vom Abzugshebel und drücken Sie den Sicherungshebel gegen das Holz. DAS WERKZEUG DARF NICHT FEUERN.
3. Drücken Sie den Sicherungshebel gegen das Werkstück, ohne den Abzugshebel zu berühren. Ziehen Sie den Abzug. DAS WERKZEUG MUSS FEUER.

4. Halten Sie den Auslöser gedrückt, während Sie den Sicherheitshebei vom Holz trennen. Das Antriebsblatt bleibt in der unteren Position.

5. Nehmen Sie Ihren Finger vom Auslösehebel. Die Treiberklinge kehrl die obere Position zurück.

EINSTELLEN DER FAHRTIEFE SICHERHEIT

Um sicherzustellen, dass jeder Nagel gleich tief eingeschlagen wird, achten Sie darauf, dass:

1. Der Luftdruck zum Werkzeug ist konstant, ein Regler ist installiert funktioniert ordnungsgemäß im Einklang mit dem Werkzeug.
2. Das Werkzeug wird immer fest gegen das Werkstück gedrückt. We Nägel zu flach oder zu tief in das Werkstück getrieben werden, Stelle das Sicherheitseinstellrad an der Sicherheit auf die gewünschte Tiefe e Einzelheiten finden Sie im Diagramm.

WERKZEUGWARTUNG UND -INSPEKTION

1. Magazin prüfen; Magazin reinigen, indem alle Plastik- oder Holzspär entfernt werden, die sich im Magazin angesammelt haben könnten. Magazin.
2. Stellen Sie sicher, dass der Schieberhebel im Magazin reibungslos funktioniert.
3. Überprüfen Sie, ob der Sicherheitshebel reibungslos und frei nach und unten funktioniert
4. Schmieren Sie bewegliche Teile täglich, damit das Werkzeug ordnungsgemäß funktioniert.

LUFTDRUCK EINSTELLEN

Stellen Sie den Luftdruck entsprechend der Nagellänge und der Holzhäuf auf den empfohlenen Betriebsdruck von 70 - 120 psi (4,9 - 8,3 bar) ein

Der richtige Luftdruck ist der niedrigste Druck, der für die Arbeit ausre Die Verwendung eines höheren Luftdrucks als zum Einschlagen von Nägeln erforderlich ist Die richtige Einstellung belastet Werkzeug und Tunnötig.

FUNKTIONSDIAGRAMM DES AUSLÖSESCHALTERS

NOTION

Die in diesem Handbuch enthaltenen Informationen sollen Ihnen bei de sicheren Bedienung Ihres Werkzeugs helfen. Die Abbildungen in diesen Handbuch können Details von Anbaugeräten zeigen, die von denen an Ihrem eigenen Werkzeug abweichen.

EINSTELLEN DER NAGELLEITUNG

(Nur Modell RHF9021NS mit sicherer Tiefeneinstellung)

Trennen Sie das Werkzeug vom Luftschlauch, bevor Sie das Einstellrädchen auf Sicherheit drehen.

Um sicherzustellen, dass jeder Nagel gleich tief eindringt, achten Sie: Folgendes:

1. Der Luftdruck zum Werkzeug bleibt konstant (Regler ist installiert u funktioniert ordnungsgemäß) und
2. Das Werkzeug wird immer fest gegen das Werkstück gedrückt. We Nägel zu tief oder zu flach in das Werkstück getrieben werden, Stelle das Rändelrad zur Sicherung in der folgenden Reihenfolge ein.

ARI-SCHLAUCH VOM WERKZEUG TRENNEN

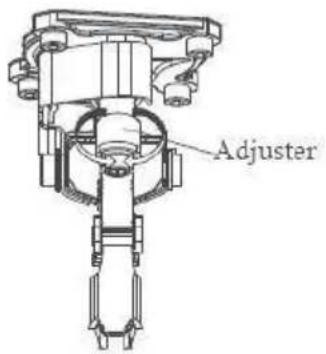

Adjuster

1. Wenn die Nägel zu tief eingeschlagen sind, drehen Sie den Einsteller auf die flachere Seite.

Die Anpassung erfolgt in Schritten von einer halben Umdrehung.

Wenn die Nägel zu flach eingeschlagen werden, drehen Sie den Eins auf die tiefe Seite.

1. Hören Sie auf, den Einsteller zu drehen, wenn eine geeignete Position für den Nageltest erreicht ist.

2. Schließen Sie den Luftschlauch an. TRAGEN SIE IMMER EINE AUGENSCHUTZ.

Führen Sie einen Nageltest durch.
