GEBRUIKSAANWIJZING RHF9021NS Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen
bij ons vergeleken met de grote topmerken en betekent niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn
wanneer u een bestelling bij ons plaatst, als u daadwerkelijk "Besparing Half" wilt realiseren in vergelijking met de grote topmerken.

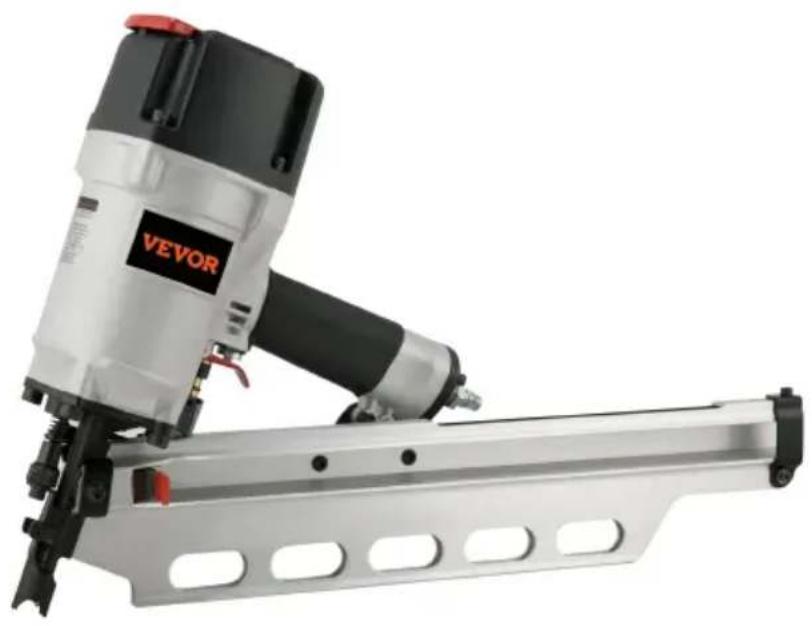

MODEL: RHF9021NS
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support
Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor op een duidelijke interpretatie van onze gebruikershandleiding. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
 | Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen. |
 | Waarschuwing - marking met betrekking tot het risico oogletsel |
 | Waarschuwing - marking met betrekking tot risico op gehoorverlies |
 | nooit zuurstof of andere flessengassen |
WAARSCHUWING
Als u deze handleiding niet leest voordat u het gereedschap gebruikt, kan dit leiden tot: Ernstig letsel of zelfs de dood!
Lees deze handleiding aandachtig door en zorg dat u deze volledig begrijpt. U krijgt informatie over het beschermen van uw veiligheid en het voorkomen van schade aan uw apparatuur en problemen.
Veiligheidsinstructies
Oogbescherming die voldoet aan de ANSI-specificaties en bescherming biedt tegen rondvliegende deeltjes van zowel de voor- als de zijkant, moet ALTIJD worden gedragen door de operator en anderen in het werkgebied bij het aansluiten op de luchttoevoer, het laden, bedienen of onderhouden van dit gereedschap. Oogbescherming is vereist om te beschermen tegen rondvliegende bevestigingsmiddelen en vuil,
wat ernstig oogletsel kan veroorzaken.
LUCHTTOEVOER EN AANSLUITINGEN
Gebruik geen zuurstof, brandbare gassen of flessengas als energiebron voor dit gereedschap, omdat het gereedschap kan exploderen en mogelijk letsel kan veroorzaken.
Gebruik geen voedingsbronnen die mogelijk meer dan 200 PSIG kunnen leveren, omdat het gereedschap kan barsten en letsel kan veroorzaken.
De connector op het gereedschap mag geen druk vasthouden wanneer de luchttoevoer is losgekoppeld. Als de verkeerde fitting wordt gebruikt, kan het gereedschap na het loskoppelen nog steeds met lucht gevuld zijn en kan het een bevestigingsmiddel aandrijven, zelfs nadat de luchtleiding is losgekoppeld, wat mogelijk letsel kan veroorzaken.
Haal de trekker niet over en druk niet op de veiligheidshendel terwijl het gereedschap op de luchttoevoer is aangesloten. Hierdoor kan het gereedschap gaan trillen en letsel veroorzaken.
Koppel de luchttoevoer altijd los: 1. Voordat u aanpassingen uitvoert; 2. Wanneer u het gereedschap onderhoudt; 3. Wanneer u een vastloper verwijdert; 4. Wanneer het gereedschap niet in gebruik is; 5. Wanneer u naar een werkgebied gaat, om een onbedoelde activering te voorkomen die kan leiden tot letsel.
LAADGEREEDSCHAP
WAARSCHUWING:
Bij het laden van gereedschap: 1. Plaats nooit uw hand of een ander lichaamsdeel in het gebied waar het bevestigingsmiddel wordt afgegeven; 2. Richt het gereedschap nooit op iemand; 3. Haal de trekker niet over en druk niet op de veiligheidspal, omdat dit tot activering kan leiden, wat
letsel kan veroorzaken.
De gebruiker mag de trekker niet ingedrukt houden in de contact-trip (Bump Fire)-modus, behalve tijdens het vastschroeven. Als de punt per ongeluk in contact komt met iemand of iets, kan dit leiden tot ernstig letsel, waardoor het gereedschap gaat draaien.
Houd handen en lichaam altijd uit de buurt van het ontladingsgebied van het gereedschap. Een contactveiligheidsgereedschap (bump fire) kan stuiteren door de terugslag van het indrijven van een bevestigingsmiddel en een ongewenste tweede bevestigingsmiddel kan worden ingedreven, wat mogelijk letsel kan veroorzaken.
Controleer regelmatig de werking van het contactveiligheidsmechanisme. Gebruik het gereedschap niet als de veiligheid niet goed werkt, omdat dan per ongeluk een bevestigingsmiddel kan worden ingeslagen. Verstoor de juiste werking van het veiligheidsarmmechanisme niet.
Draai de bevestigingsmiddelen niet in een te steile hoek of boven op andere bevestigingsmiddelen, omdat dit kan leiden tot afbuiging van de bevestigingsmiddelen, wat letsel kan veroorzaken.

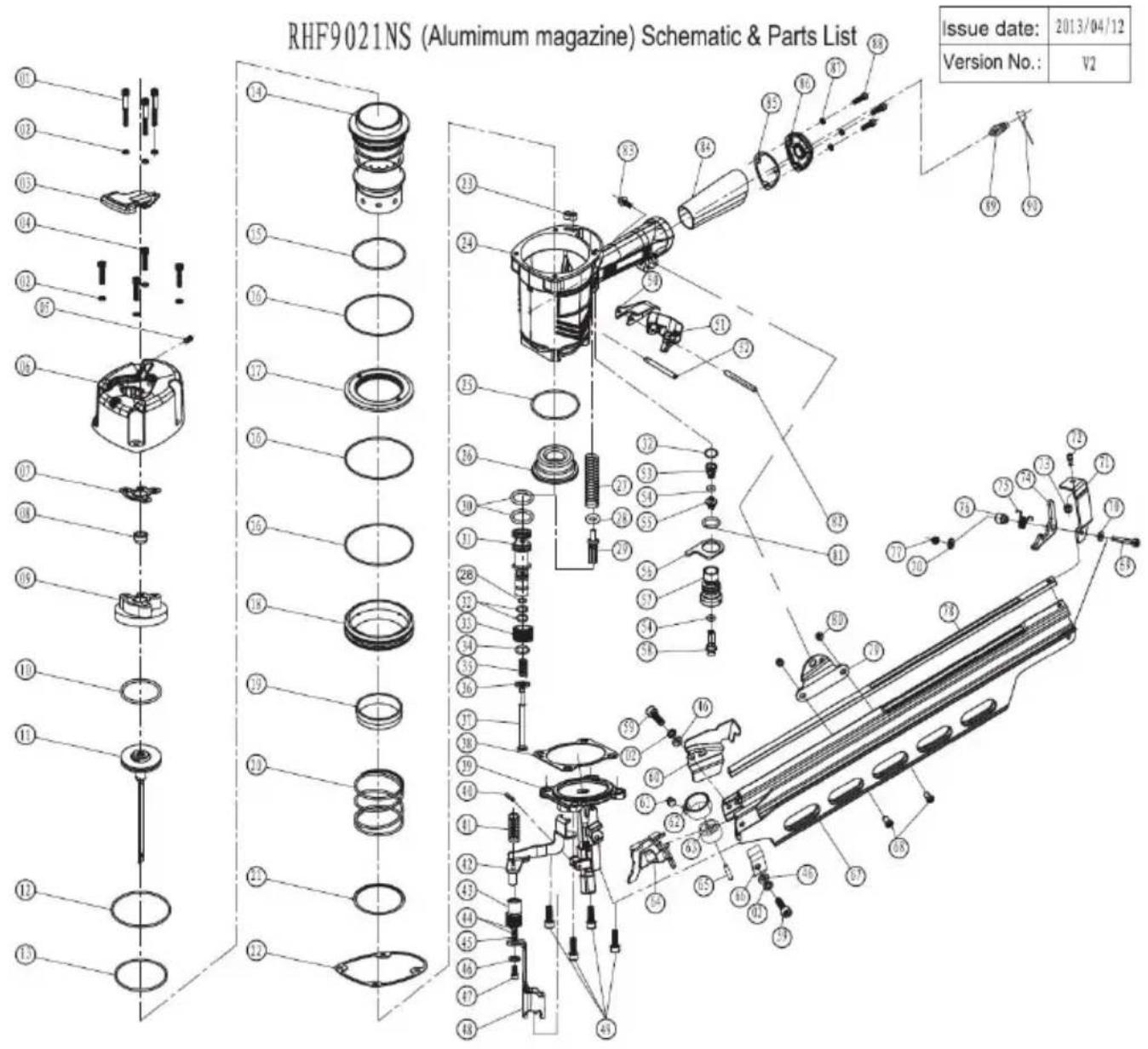

SCHEMATIC & PART LIST
Sla de bevestigingsmiddelen niet te dicht bij de rand van het werkstuk, omdat het hout kan splijten, waardoor de bevestigingsmiddelen los kunnen raken of afgebogen kunnen worden, wat mogelijk letsel tot gevolg heeft.
CONTACT TRIP VEILIGHEIDSMECHANISME
- De gebruiker moet zijn vinger van de trekker afhouden en het werkcontactelement (veiligheid) van het gereedschap op het werkstuk plaatsen.
het werkstuk.
- Vervolgens wordt het werkcontactelement tegen het werkstuk gedrukt en wordt de trekker overgehaald om de bevestiging aan te drijven.
- De trekker wordt vervolgens losgelaten nadat elke bevestiging is ingeslagen. Verplaats het gereedschap naar de volgende locatie waar bevestiging zal worden gereden en herhaal de procedure.
- Koppel de luchttoevoer los van het gereedschap.
- Haal de bevestigingsmiddelen uit het magazijn.
- Zorg ervoor dat de trekker en de veiligheid omhoog en omlaag bewegen zonder dat ze vastlopen.
WAARSCHUWING:
Controleer en vervang beschadigde of versleten onderdelen van het gereedschap. De veiligheidswaarschuwingslabels op het gereedschap moeten worden vervangen als ze onleesbaar zijn door slijtage.
- Sluit de luchttoevoer aan op het gereedschap.
- Druk de beveiliging tegen het werkstuk in zonder de trekker over te halen. Het gereedschap mag niet circuleren (vuren). Gebruik het gereedschap niet als er een cyclus optreedt.
- Houd het gereedschap uit de buurt van het werkstuk. Laat de veiligheid terugkeren naar de oorspronkelijke omlaagpositie. Haal de trekker over, het gereedschap mag niet cyclisch zijn (vuren). Gebruik het gereedschap niet als er een cyclus optreedt.
HET GEREEDSCHAP LADEN
- Sluit de luchtslang aan.
- Druk op de vergrendeling van het magazijn en trek de duwer terug tot
deze aan de achterkant van het magazijn vastklikt.
- Plaats een strook bevestigingsmiddelen in het magazijn. Zorg ervoor dat de bevestigingspunten naar voren staan. Zorg er ook voor dat de bevestigingsmiddelen niet vuil of beschadigd zijn.
- Laat de vergrendelingshendel los en schuif de duwer naar voren tot deze contact maakt met de spijkerstrip.
BEDIENING VAN HET GEREEDSCHAP
- Voeg dagelijks een paar druppels gereedschapsolie toe aan de luchtinlaatkoppeling voordat u het gereedschap gebruikt.
- Sluit de luchtslang aan met de snelkoppeling voor hoge doorstroming.
- Reguleer de luchtdruk om de luchtdruk binnen het aanbevolen werkdrukbereik (70~120 P.S.I.G.) te verkrijgen.
- Laad de bevestigingsmiddelen in uw gereedschap volgens de instructies in deze handleiding.
- Test op goede penetratie van de bevestigingsmiddelen door spijkers een stuk hout te slaan. Als de bevestigingsmiddelen niet de gewenste penetratie bereiken, pas dan de luchtdruk aan naar een hogere instelling totdat de gewenste diepte is bereikt. Als u een gereedschap gebruikt met een diepteregelaar, draai dan aan het duimwiel totdat de gewenste diepte is bereikt.
EEN VASTLOOP VAN HET GEREEDSCHAP VERWIJDEREN
- Bevestigingsmiddel vastgelopen in het afvoergebied van het bevestigingsmiddel: Koppel het gereedschap los van de luchtslang. Pak de vastgelopen bevestiging vast met een tang en verwijder deze. Als het gereedschap is uitgerust met een snelontgrendelingsneuskap, open dan de kap en verwijder de vastgelopen bevestiging. Dek opnieuw bevestigen.
- Bevestigingsklem vastgelopen binnenin het magazijn: Koppel het gereedschap los van de luchtslang. Trek de duwer terug totdat deze vastklikt aan de achterkant van het magazijn. Verwijder de vastgelopen spijker uit het magazijn en laat de duwer los.
spijker uit het magazijn en laat de duwer los.
REINIGINGSGEREEDSCHAP
- Koppel het gereedschap altijd los van de luchtslang voordat u het schoonmaakt. Verwijder eventuele teeraanslag met WD-40 of een reinigingsmiddel. Laat gereedschap nooit weken in een reinigingsoplossing. Dit kan schade veroorzaken aan rubberen onderdelen en pakkingen.
Bedieningsschakelaar voor de selectie van de trekkerkler
- Zet het schakelapparaat onder de trekker volledig naar beneden, anders werkt het niet goed.
- Trek de trekkerhendel over, terwijl het gereedschap van het werkstuk verwijderd is. Druk de veiligheidshendel tegen het werkstuk. HET GEREEDSCHAP MOET BEDIENEN (BRAND).
Zie diagram voor details.
SEQUENTIELE BRAND (ENKELE BRAND) ACTUATIEPOSITIE
- Zet het schakelapparaat onder de trekker in de volledig omhoog positie, anders zal het niet goed werken. GEREEDSCHAP: ER MAG GEEN LUCHT LEKKEN.
- Haal uw vinger van de trekkerhendel en druk de veiligheidshendel tegen het hout. HET GEREEDSCHAP MAG NIET AFGEVEN.
- Druk de veiligheidshendel tegen het werkstuk zonder de trekkerhendel aan te raken. Haal de trekker over. HET GEREEDSCHAP MOET VUUR.
- Houd de trekker ingedrukt terwijl u de veiligheidshendel van het hout haalt. Het aandrijfblad blijft in de omlaagpositie.
- Haal uw vinger van de trekkerhendel, het aandrijfmes keert terug naar de bovenste positie.
ADJUSTEER DIEPTE VAN DE AANDRIJVING VEILIGHEID
Om er zeker van te zijn dat elke spijker even diep wordt ingeslagen, het volgende doen:
- De luchtdruk naar het gereedschap is constant, er is een regelaar geïnstalleerd en deze werkt goed in lijn met het gereedschap.
- Het gereedschap wordt altijd stevig tegen het werkstuk gehouden. Spijkers te ondiep of te diep in het werkstuk worden geslagen. Stel het veiligheidsaanpassingswiel op de veiligheid in op de gewenste diepte. Zie diagram voor details.
ONDERHOUD EN INSPECTIE VAN GEREEDSCHAP
- Inspecteer het magazijn; maak het magazijn schoon door alle plastic en houten snippers te verwijderen die zich in het magazijn hebben verzameld.
- Zorg ervoor dat de duwhendel soepel in het magazijn beweegt.
- Controleer of de veiligheidshendel soepel en vrij omhoog en omlaag beweegt.
- Smeer de bewegende delen dagelijks voor een goede werking van het gereedschap.
LUCHTDRUK AANPASSEN
Pas de luchtdruk aan op de aanbevolen werkdruk van 70~120 psi (4 bar), afhankelijk van de lengte van de spijkers en de hardheid van het hout. Correcte luchtdruk is de laagste druk die de klus zal klaren. Gebruik geen luchtdruk die hoger is dan vereist om spijkers in te slaan; een juiste instelling zorgt voor onnodige belasting van het gereedschap en de onderdelen.
WERKINGSSCHEMA VAN DE TRIGGERSCHAKELAAR
NOTION
De informatie in deze handleiding is bedoeld om u te helpen uw gereedschap veilig te gebruiken. Sommige illustraties in deze handleiding kunnen details van hulpstukken weergeven die afwijken van die op uw eigen gereedschap.

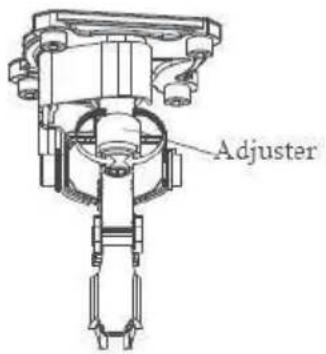

(Alleen model RHF9021NS met diepteverstelling op veiligheid)
Koppel het gereedschap los van de luchtslang voordat u het stelwiel in de veiligheidsstand zet.
Om er zeker van te zijn dat elke nagel even diep doordringt, moet u het volgende doen:
- De luchtdruk naar het gereedschap blijft constant (regelaar is geïnstalleerd en werkt goed), en
- Het gereedschap wordt altijd stevig tegen het werkstuk gehouden. Spijkers te diep of te ondiep in het werkstuk worden geslagen. Stel het duimwiel op veiligheid in de volgende volgorde in.
KOPPEL DE LUCHTSLANG VAN HET GEREEDSCHAP

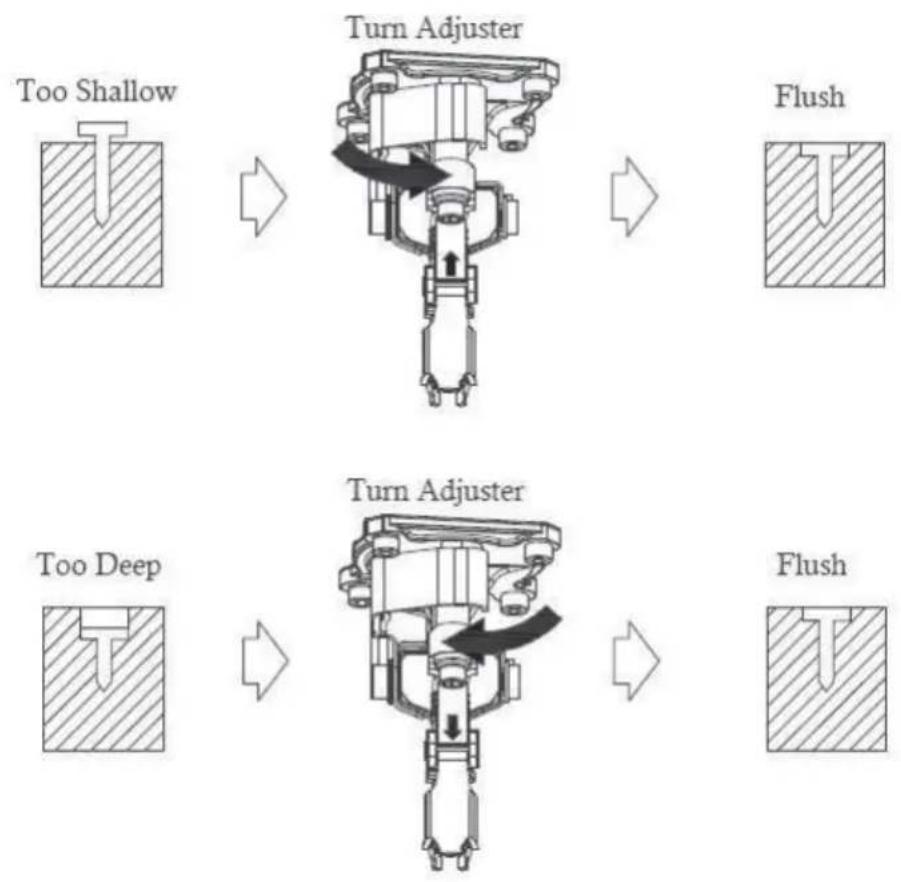

- Als de spijkers te diep worden geslagen, draait u de afsteller naar de ondiepe kant.
Aanpassingen worden gedaan in stappen van een halve slag.
Als de spijkers te ondiep worden geslagen, draait u de afsteller naar de diepe kant.
- Stop met het draaien van de afsteller wanneer een geschikte instelling voor de spijkertest is bereikt.
- Sluit de luchtslang aan. DRAAG ALTIJD OOGBESCHERMING.
Voer een spijkertest uit.
