BRUKSANVISNING RHF9021NS Vevor
Teknisk support och e-garanticertifikat
www.vevor.com/support

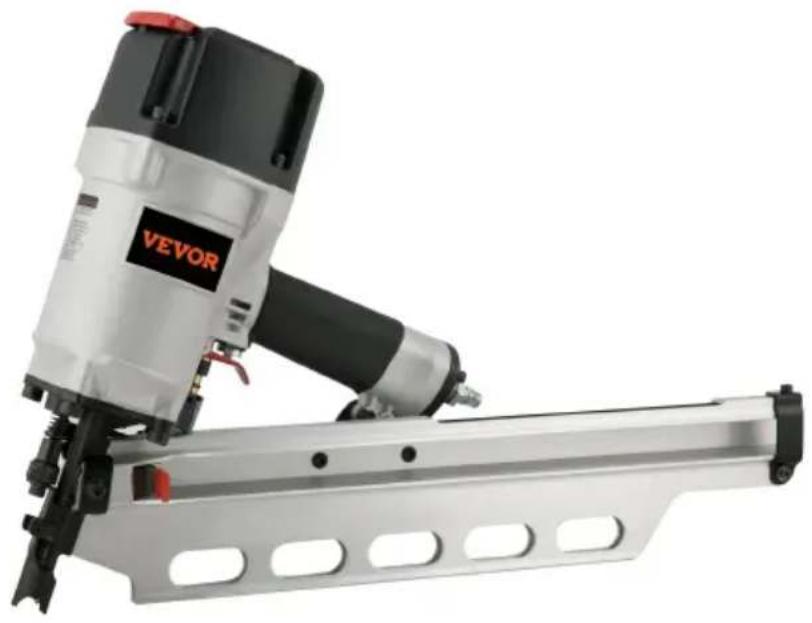

INRAMNING SPIKPISTOL
MODELL: RHF9021NS
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt
när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.
MODELL: RHF9021NS
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.
 | Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant. |
 | Varning - marking angående risk för ögonskada |
 | Varning - marking angående risk för hörselnedsättning |
 | aldrig syrgas eller andra gaser på flaska |
VARNING
Att inte läsa denna manual innan du använder verktyget kan orsaka allvarlig skada eller till och med dödsfall!
Vänligen läs och förstå denna handbok till fullo för information om att skydda din säkerhet och förebygga utrustningsproblem.
Säkerhetsinstruktioner
ÖGONSKYDD Som uppfyller ANSI-specifikationerna och ger skydd mot flygande partiklar både framifrån och från sidan ska ALLTID bäras av operatören och andra i arbetsområdet vid anslutning till lufttillförsel, lastning, drift eller service av detta verktyg. Ögonskydd krävs för att skydda mot flygande fästelement och skräp, som kan orsaka allvarliga ögonskador.
ÖGONSKYDD Som uppfyller ANSI-specifikationerna och ger skydd mot flygande partiklar både framifrån och från sidan ska ALLTID bäras av operatören och andra i arbetsområdet vid anslutning till lufttillförsel, lastning, drift eller service av detta verktyg. Ögonskydd krävs för att skydda mot flygande fästelement och skräp, som kan orsaka allvarliga ögonskador.
LUFTFÖRSÖRJNING OCH ANSLUTNINGAR
Använd inte syre, brännbara gaser eller buteljerade gaser som strömkälla för detta verktyg eftersom verktyget kan explodera och orsaka skada.
Använd inte försörjningskällor som potentiellt kan överstiga 200 PSIG eftersom verktyget kan brista och eventuellt orsaka skada.
Anslutningen på verktyget får inte hålla trycket när lufttillförseln är bortkopplad. Om fel koppling används, kan verktyget förbli laddat med tryck efter frånkoppling och kommer att kunna driva ett fästelement även efter att luftledningen kopplats bort, vilket kan orsaka skada.
Dra inte avtryckaren eller tryck ner säkerhetsarmen när verktyget är anslutet till lufttillförseln eftersom verktyget kan cykla, vilket kan orsaka skada.
Koppla alltid bort lufttillförseln: 1. Innan du gör justeringar; 2. Vid service på verktyget; 3. När du rensar en sylt; 4. När verktyget inte används; 5. När du flyttar till ett annat arbetsområde för att eliminera en oavsiktlig aktivering som kan orsaka eventuell skada.
LADDNINGSVERKTYG
VARNING:
När du laddar verktyget: 1. Placera aldrig en hand eller någon annan del av din kropp i verktygets urladdningsområde; 2. Rikta aldrig verktyget mot någon; 3. Tryck inte på avtryckaren och tryck inte ned säkerhetsanordningen eftersom aktivering kan inträffa, vilket kan orsaka skada.
Operatören får inte hålla avtryckaren intryckt i kontraktsutlösningsläge (Bump Fire) förutom under fastsättning eftersom allvarliga skador kan uppstå om spetsen av misstag kommer i kontakt med någon eller något vilket får verktyget att cykla.
Håll alltid händer och kropp borta från verktygets utloppsområde. Ett kontaktsäkerhetsverktyg kan studsa från rekylen från att driva ett fästelement och ett oönskat andra fästelement kan köras och orsaka skada.
Inspektera funktionen av kontaktsäkerhetsmekanismen ofta. Använd inte verktyget om säkerheten inte fungerar korrekt eftersom oavsiktlig körning av ett fästelement kan inträffa. Stör inte i den korrekta driften av säkerhetsarmsmekanismen.
Kör inte fästelement med verktyget i en alltför brant vinkel eller ovanpå andra fästelement eftersom detta kan orsaka att fästelementen böjs, vilket kan orsaka skador.

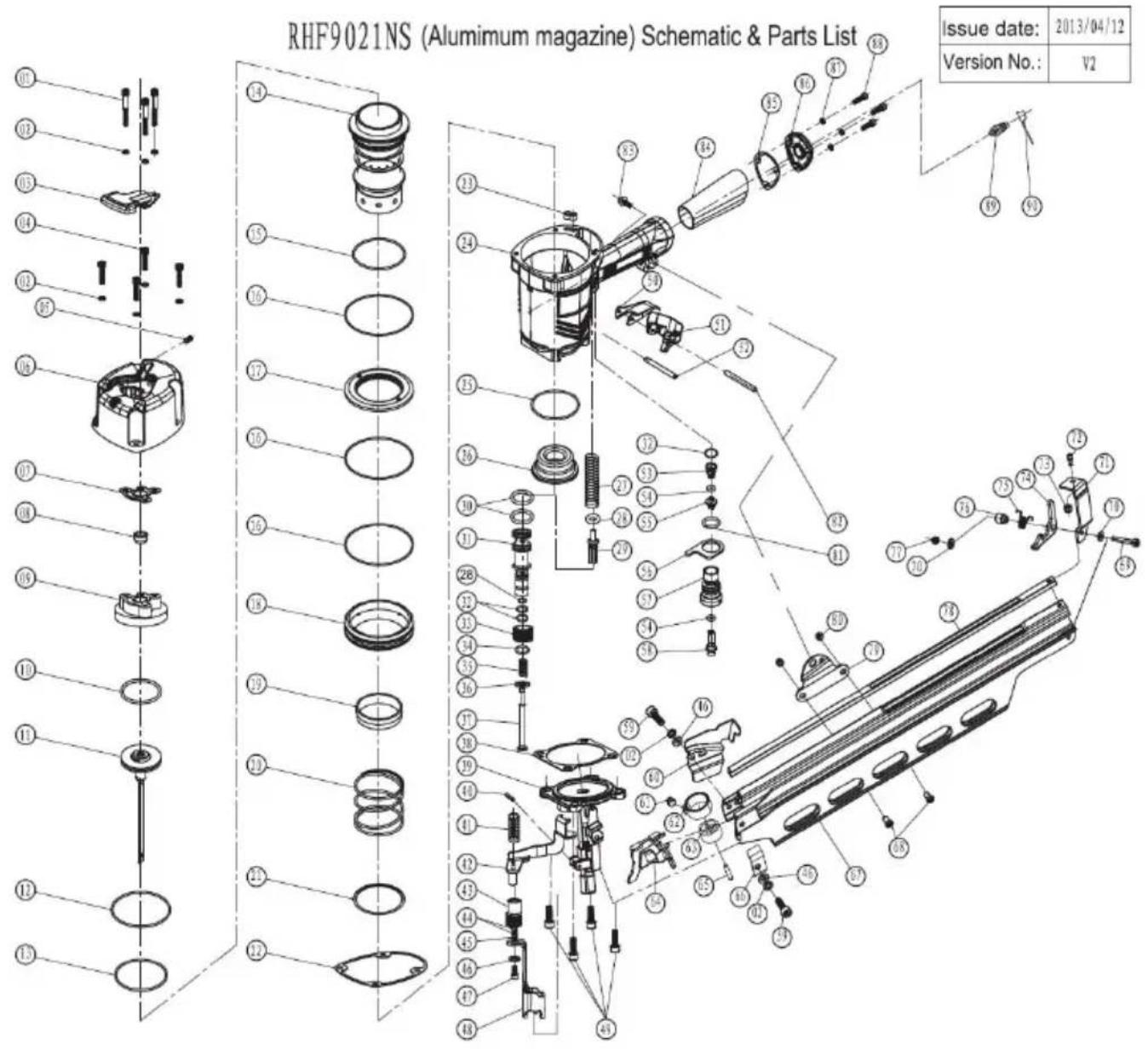

SCHEMATIC OCH DELLISTA
Kör inte fästelement nära kanten på arbetsstycket eftersom träet kan spricka, vilket gör att fästelementet kan avböjas vilket kan orsaka skada.
KONTAKTRESA SÄKERHETSMEKANISM
- Operatören kräver att fingret är borta från avtryckaren och att
arbetskontaktelementet (säkerhet) för verktyget ska placeras på arbetsstycket.
- Arbetskontaktelementet trycks sedan mot arbetsstycket och avtryckare trycks in för att driva fästelementet.
- Avtryckaren släpps sedan efter att varje fästelement har dragits in. Verktyget flyttas till nästa plats där fästet kommer att köras och proceduren upprepas.
KONTROLLERA ETT KONTAKTRESA SÄKERT VERKTYG
- Koppla bort lufttillförseln från verktyget.
- Töm fästen från magasinet.
- Se till att avtryckaren och säkerhetsanordningen rör sig upp och ner utan att fastna.
VARNING:
Kontrollera och byt ut alla skadade eller slitna komponenter i verktyget. Säkerhetsvarningsetiketterna på verktyget måste bytas ut om de blir oläsbara från slitage.
- Anslut lufttillförseln till verktyget.
- Tryck ned säkerhetsanordningen mot arbetsstycket utan att trycka avtryckaren. Verktyget får inte cykla (elda). Använd aldrig verktyg om cykel inträffar.
- Håll verktyget fritt från arbetsstycket. Säkerheten bör återgå till sitt ursprungliga nedre läge. Tryck på avtryckaren, verktyget får inte (elda). Använd inte verktyget om en cykel uppstår.
LADDA VERKTYGET
- Anslut luftslangen.
- Tryck ned magasinspärren; dra tillbaka tryckaren tills den läses på baksidan av magasinet.
- Sätt in en remsa med fästelement i magasinet. Se till att fästpunk är i främre position. Gör också säkerställ att fästelementen inte är sm eller skadade.
- Släpp spärrspaken och skjut tryckaren framåt tills den kommer i kø med spikremsan.
ANVÄNDA VERKTYGET
- Tillsätt några droppar verktygsolja dagligen i luftinloppskopplingen inr du använder verktyget
- Fäst luftslangen med högflödessnabbkoppling.
- Reglera luft tryck för att få luft tryck inom det rekommenderade arbetstrycksintervallet (70\~120P.SIG)
- Sätt i fästelement i ditt verktyg enligt instruktionerna i denna handbo
- Testa för korrekt inträngning av fästelement genom att slå in spika provbiten av trä. Om fästelement inte uppnår önskat djup, justera lufttrycket till en högre inställning tills önskat djup uppnås. Om du any ett verktyg med en djupkontrollanordning, vrid tumhjulet tills önskat djup uppnås.
RENGÖRA EN STAD FRÅN VERKTYGET
- Fästelement har fastnat i fästelementets utloppsområde: Koppla bort verktyget från luftslangen. Ta tag i det fastnade fästelementet med en tång och ta bort spiken. Om verktyget är utrustat med ett nosskydd med snabbkoppling, öppna locket och ta bort det som har fastnat. Återställ locket.
- Fästelement har fastnat inuti magasinet: Koppla bort verktyget från luftslangen. Dra tillbaka påskjutaren tills den låses på baksidan av magasinet. Ta bort spiken som fastnat från magasinet, släpp påskjutaren.
RENGÖRINGSVERKTYG
- Koppla alltid bort verktyget från luftslangen före rengöring. Ta bort eventuell tjäransamling med WD-40 Oil eller en rengöringslösning. Blötlägg aldrig verktyget i någon rengöringslösning. Detta kan orsaka skador på gummidelar och packningar.
VÄLJBRYTARE FÖR DRIFTSVENTIL
KONTAKTRESA (BUMP FIRE) POSITION
- Ställ omkopplingsanordningen under avtryckaren till helt nedåtläge, annars kommer den inte att fungera korrekt.
- Med verktyget borta från arbetsstycket, dra i avtryckarspaken. Tryck säkerhetsspaken mot arbetsstycket. VERKTYGET MÅSTE FUNGERA (BRAND).
Se diagram för detaljer.
SEKVENSELL BRAND (ENKEL BRAND) AKTUATIONSPOSITION
- Ställ omkopplingsanordningen under avtryckaren till fullt uppåtläge, annars kommer den inte att fungera korrekt. VERKTYG FÅR INTE LÄCKA LUFT.
- Ta bort fingret från avtryckarspaken och tryck säkerhetsspaken mot arbetsstycket. VERKTYGET FÅR INTE BRÄNNA.
- Tryck säkerhetsspaken mot arbetsstycket utan att vidröra avtryckarspaken. Tryck på avtryckaren. VERKTYGET MÅSTE BRÄNNA.
- Håll avtryckaren samtidigt som du separerar säkerhetsspaken från arbetsstycket. Förarbladet förblir i nedsänkt läge.
- Släpp fingret från avtryckarspaken, förarbladet återgår till toppläget.
JUSTERA DJUP PÅ DRIVSÄKERHET
För att säkerställa att varje spik slås ner till samma djup, var säker
- Lufttrycket till verktyget är konsekvent, en regulator är installerad och fungerar korrekt i linje med verktyget.
- Verktyget hålls alltid stadigt mot arbetsstycket. Om spikar slås för eller för djupt in i verket Styck justera säkerhetsjusteringshjulet på säkerhetsanordningen till önskat djup.
Se diagram för detaljer.
VERKTYGSUNDERHÅLL OCH INSPEKTION
- Inspektera tidningen; Rengör magasinet genom att ta bort eventuella plast- eller träspån som kan ha samlats i tidskrift.
- Se till att tryckspaken fungerar smidigt i magasinet.
- Kontrollera att säkerhetsspaken fungerar smidigt och fritt upp och n
- Smörj rörliga delar dagligen för korrekt funktion av verktyget.
JUSTERING AV LUFTTRYCK
Justera lufttrycket till rekommenderat arbetstryck 70\~120 psi (4,9\~8,3 ba efter spikarnas längd och träets hårdhet.
Korrekt lufttryck är det lägsta trycket som kommer att göra jobbet. Använder lufttryck som är högre än vad som krävs för att slå spikar korrekt inställning sätter onödig stress på verktyg och delar.
TRIGGER SWITCH FUNKTIONSDIAGRAM
NOTION
Informationen i denna handbok är utformad för att hjälpa dig att använda ditt verktyg på ett säkert sätt. Några illustrationer i denna handbok visar detaljer om tillbehör som skiljer sig från dem på ditt eget verktyg.

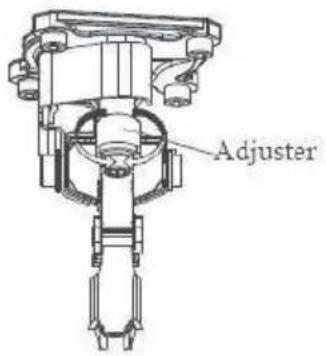

(Endast modell RHF9021NS med djupjustering på säkerhet)
Koppla bort verktyget från luftslangen innan du vrider tumhjulet till justeraren på säkerhet.
För att säkerställa att varje spik penetrerar till samma djup, se till att
- Lufttrycket till verktyget förblir konstant (regulatorn är installerad och fungerar korrekt), och
- Verktyget hålls alltid stadigt mot arbetsstycket. Om spikar slås in för djupt eller för grunt i arbetsstycket, justera tumhjulet på säkerhet i följande ordning.
KOPPLA FRÅN LUFT-SLANGEN FRÅN VERKTYGET

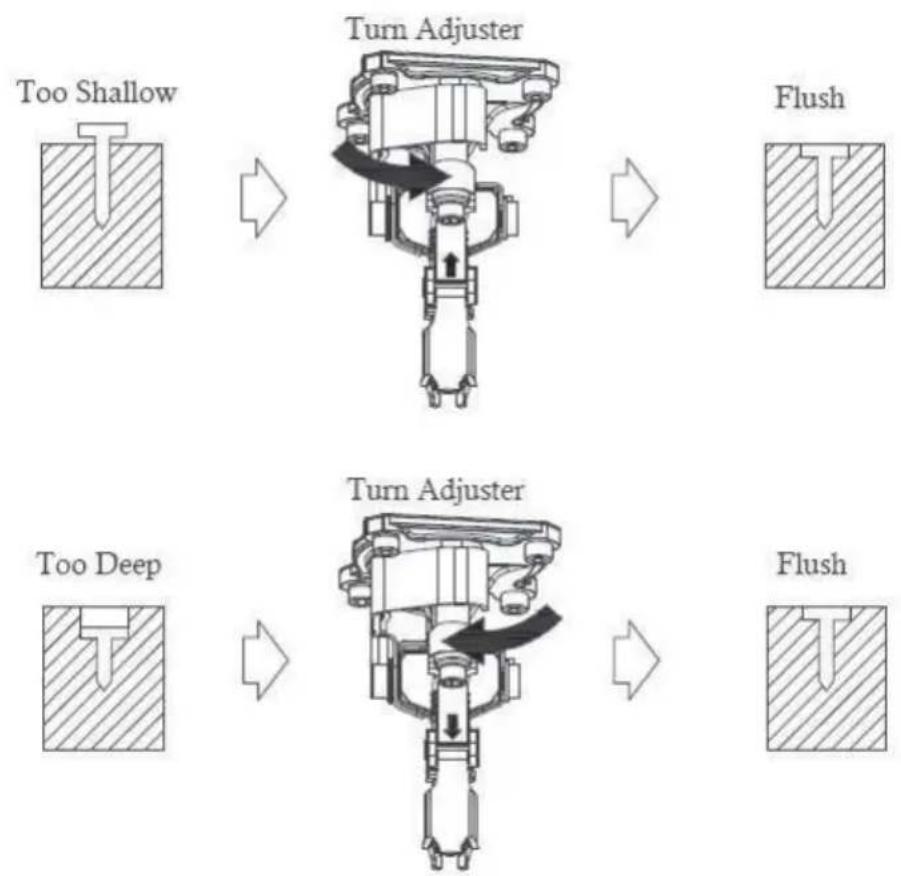

- Om spikarna slås för djupt, vrid justeringen till den grunda sidan: Justeringarna sker i steg om halva varv.
Om spikarna slås för grunt, vrid justeraren till den djupa sidan.
2. Sluta vrida justeraren när en lämplig position har uppnåtts för spikningstestet.
- Anslut luftslangen. BÄR ALLTID ÖGONSKYDD.
Utför ett spiktest.
