Type de produit	Cric de remorque électrique
Marque	Vevor
Modèle	RVCP3500
Capacité de levage maximale	3 500 livres (environ 1 588 kg)
Alimentation	12 V CC
Courant maximal	29 ± 1 A
Puissance maximale	350 W
Type de support de montage	Support en A
Course de la vis de déplacement	17,1 pouces (43,4 cm)
Course de la jambe tombante	4,5 pouces (11,4 cm) – 4 trous
Hauteur de montage (support au sol)	9,5 à 26,3 pouces (24,1 à 66,8 cm)
Hauteur totale minimale du produit	29,1 pouces (73,9 cm)
Diamètre des tubes	Tube principal 2-1/4 pouces, tube de jambe 2 pouces
Taille du pied	5,5 pouces (rond)
Temps de levage (sans charge)	100 ± 2 secondes
Fonctions principales	Levage/descente électrique, mémoire de hauteur, indicateur de capacité batterie, lampe LED intégrée
Accessoires inclus	Manivelle manuelle, sac imperméable, manuel d'utilisation
Entretien et nettoyage	Nettoyage au savon doux et eau, lubrification légère à l'huile des points de pivot. Vérifier vis et tubes avant chaque utilisation
Sécurité	Utiliser sur surface plane et dure. Ne pas dépasser la capacité. Ne jamais se placer sous la charge. Tenir les enfants à distance
Pièces détachées et réparabilité	Pièces remplaçables : interrupteur, moteur, ampoule LED. Voir manuel pour procédure

FOIRE AUX QUESTIONS - RVCP3500 Vevor

Comment installer le cric de remorque Vevor RVCP3500 ?

Montez le cric en fixant la plaque de montage au coupleur du cadre en A avec trois boulons et écrous (non fournis). Assurez-vous que le cric est bien aligné et que les connexions sont serrées. Il est recommandé d'atteler la remorque au véhicule tracteur pour plus de sécurité.

Comment brancher le cric à la batterie ?

Connectez le fil rouge à la borne positive (+) d'une batterie 12 V CC et le fil noir à la borne négative (-). Vérifiez que la batterie fournit au moins 10 V CC. Un courant inférieur peut empêcher le moteur de fonctionner.

Comment utiliser la fonction de mémoire de hauteur ?

Pour mémoriser une hauteur, maintenez le bouton de l'interrupteur enfoncé pendant plus de 4 secondes jusqu'à ce que l'indicateur s'éteigne puis se rallume. Lors de la prochaine utilisation, appuyez sur "UP" dès la mise sous tension : le cric s'arrêtera automatiquement à la hauteur mémorisée.

Que faire si le moteur ne fonctionne pas ?

Vérifiez d'abord la tension de la batterie (minimum 10 V CC) et les connexions électriques. Assurez-vous que le cric est correctement mis à la terre (contact métal sur métal). Si les fils sont desserrés, resserrez-les. Si l'interrupteur ou le moteur est défectueux, remplacez-le.

Quelle est la capacité de levage maximale ?

La capacité maximale est de 3 500 livres (environ 1 588 kg). Ne jamais dépasser cette charge pour éviter tout risque de défaillance ou de blessure.

Comment entretenir le cric ?

Nettoyez le cric occasionnellement avec du savon doux et de l'eau. Lubrifiez légèrement les points de pivot avec de l'huile. Inspectez les tubes avant chaque utilisation : remplacez-les s'ils sont pliés ou endommagés. Vérifiez régulièrement le serrage des boulons.

Le cric peut-il être utilisé pour changer un pneu ?

Non, ce cric est conçu uniquement pour le mouvement vertical de la remorque (attelage/dételage). Il ne doit pas être utilisé pour soulever la remorque en vue d'un changement de pneu ou d'un entretien.

Quels sont les avertissements de sécurité importants ?

Utilisez toujours le cric sur une surface plane et dure. Ne placez jamais une partie du corps sous la charge. Ne dépassez pas la capacité. Tenez les enfants à l'écart. Ne déplacez la remorque qu'après avoir complètement rétracté le cric.

Le cric est-il livré avec une manivelle manuelle ?

Oui, une manivelle manuelle est incluse pour permettre un fonctionnement de secours en cas de panne électrique. Retirez le couvercle en caoutchouc pour accéder à l'arbre et soulevez ou abaissez manuellement.

Comment remplacer une ampoule LED ?

Si la lumière ne fonctionne pas, vérifiez d'abord les connexions des fils. Si l'ampoule est défectueuse, remplacez-la par une ampoule LED identique. Assurez-vous que l'interrupteur est en bon état.

MODE D'EMPLOI RVCP3500 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CRIC DE REMORQUE ÉLECTRIQUE

MODÈLE : RVCP3500

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'une procédure d'entretien ou de maintenance comporte un risque de sécurité et peut entraîner la mort ou des blessures graves si elle pas effectuée en toute sécurité et dans les paramètres définis da manuel.

2. Portez toujours une protection pour les yeux lorsque vous effectuées des travaux d'entretien ou de maintenance sur le véhicule. D'autre équipements de sécurité à prendre en compte sont une protection auditive, des gants et éventuellement un écran facial complet, selon la nature de l'entretien.

3. Ne laissez jamais une personne non familière avec ce produit ins utiliser ou entretenir ce produit.

4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pi correctement installé.

5. Ne jamais actionner le cric ni atteler la remorque sans empêcher remorque de rouler.

6. N'exercez jamais de forces latérales excessives sur le cric de la remorque .

7. Ne laissez jamais personne, y compris l'opérateur, placer une part du corps sous le cric de la remorque ou sous la charge support pendant le fonctionnement du cric.

8. Ne jamais dépasser la capacité de charge !

9. N'utilisez jamais de cric de remorque pour soulever la remorque vue d'un entretien ou d'un changement de pneu.

10. Ne déplacez jamais la remorque avant que le cric de la remorqu soit complètement rétracté.

11. Tenez les enfants et les personnes présentes à l'écart de la zon travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.

12. N'utilisez pas le cric dans des endroits où il existe un risque d'ir ou d'explosion, par exemple en présence de liquides, de gaz ou

poussières inflammables. Le cric peut créer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussières inflammables.

1. À utiliser sur une surface plane, horizontale et dure capable de supporter une charge.
2. N'utilisez pas de blocs pour augmenter la garde au sol.
3. Lorsque vous utilisez le pied ou la jambe de force, assurez-vous la goupille fournie est complètement insérée dans les deux côtés tube intérieur et du tube de force avant d'utiliser le cric.
4. Si le cric de remorque est équipé d'un pied de support, n'essaye jamais de régler ce dernier lorsqu'une charge est placée sur le c

Note:

1. Le cric est conçu pour le mouvement vertical de la remorque uniquement.
2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire leur durée de vie.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européenne. Ce symbole s'applique produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales doit être emmené à un point de collecte pour le recyclage des appareils électriques et électroniques.

MODEL AND PARAMETERS

Modèle	RVCP3500
Capacité max.	3 500 livres
Saisir	12 V CC
Courant maximal	29±1A
Puissance maximale	350 W
Type de support de montage	Support de montage en A
Gamme	9. 5 -3 0 "
Vis de déplacement	17,1 "
Voyage à jambe tombante	4,5 " (4 trous)
La distance entre les de trous dans la jambe tombante	1,5 "
Hauteur du support de montage à partir du sol trou)	9,5 " (le plus bas) / 26,3 " (le plus
Temps de levage	1 00 ± 2 s (sans charge)
Diamètre	2-1/4" (noir) / 2" (zinc)
Taille du pied	5,5" (rond)
Hauteur minimale du produit	29,1" (hauteur totale du produit)

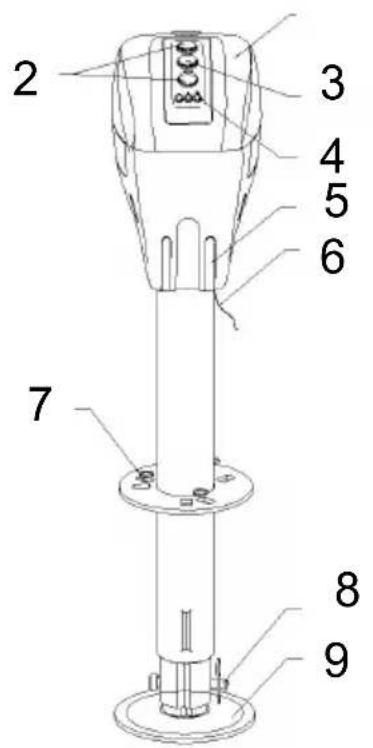

STRUCTURE DIAGRAM

1. Couvercle en plastique 2. Interrupteur haut et bas
2. Interrupteur d'éclairage 4. Voyant d'alimentation
3. Lumière LED 6. Cordon d'alimentation (noir -, rouge +)
4. Plaque de montage 8. Broche 9. Plaque de montage

COMPONENTS

Non	Image	Nom	Quantit
1		Cric de remorque électrique	1
2		Manivelle manuelle	1
3		Sac imperméable S unshao	1
4		Manuel d'utilisation	1

ASSEMBLY

1. Lors du montage du cric de remorque, il est préférable de l'accra au véhicule tracteur pour s'assurer que la remorque est sécurisée.

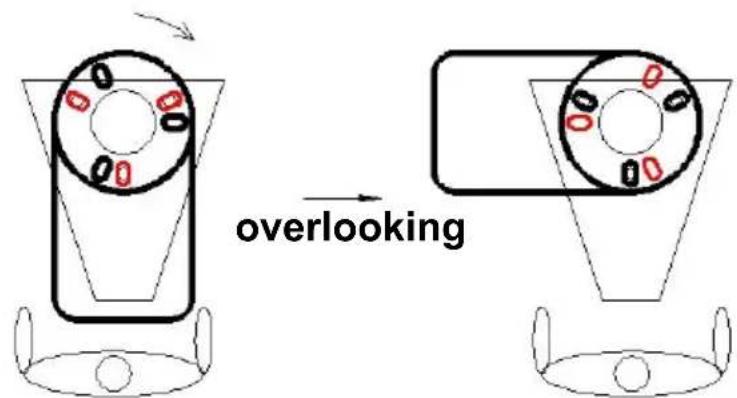

2. Montez le cric en fonction du schéma ci-dessus . L' orientation du moteur peut être sélectionnée comme indiqué ci-dessous .

Remarque : sélectionnez les trous de montage selon vos besoins. (F ci-dessus)

1. Faites glisser le cric du cadre en A à travers le trou situé sur le du coupleur du cadre en A.

2. Alignez les trois trous fendus de la plaque de montage du cric a les trois trous du coupleur.

3. Avec trois boulons et écrous (doivent être achetés par l'utilisateur Fixez fermement le cric au sommet du coupleur à cadre en A. (Vérifiez régulièrement que les boulons/écrous sont bien serrés.)

OPERATION

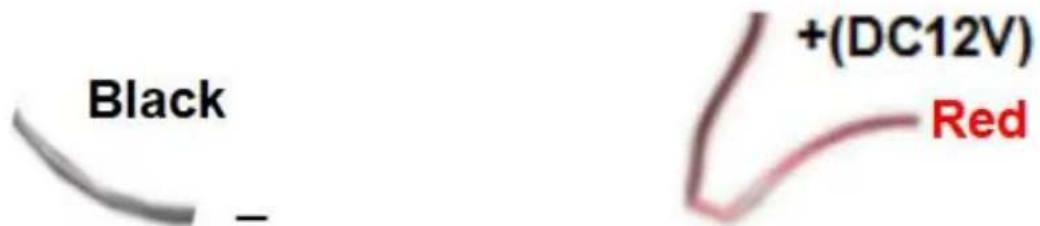

1. Connectez le fil rouge à la borne positive de la batterie DC12V. Connectez le fil noir à la borne négative de la batterie DC12V.

1. Appuyez sur l'interrupteur d'éclairage et l'interrupteur haut/bas pour tester.

2. Installez le repose-pieds après l'avoir soulevé à la hauteur appropri

1. Abaissez le repose-pieds sur un sol dur/un coussin.

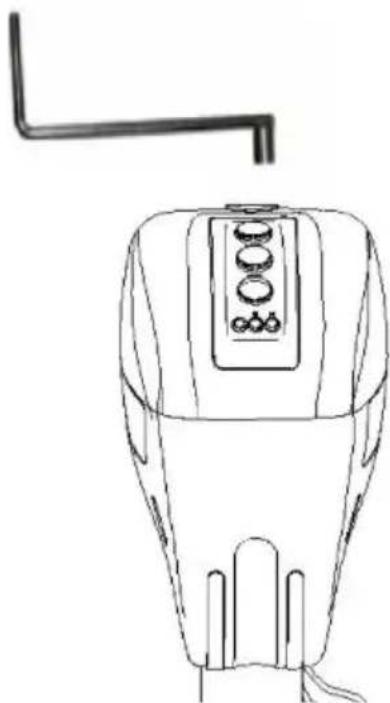

2. Si nécessaire, retirez le couvercle en caoutchouc et soulevez manuellement le dessus du bac sec.

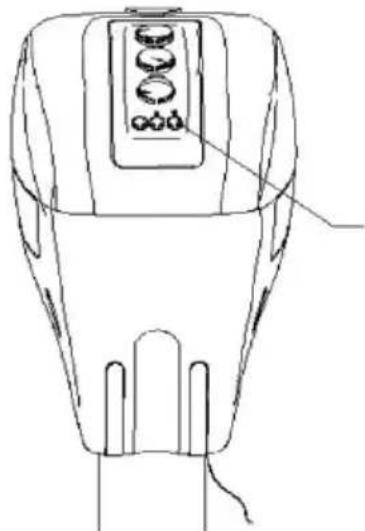

① Indicateur de capacité de la batterie de voiture :

② Méthode de fonctionnement de la mémoire de hauteur d'emplacement :

1. Maintenez le bouton de l'interrupteur enfoncé pendant plus de 4 secondes et relâchez-le lorsque l'indicateur s'éteint et se rallume, indiquant que la mémoire de localisation est correctement définie.
2. Coupez l'alimentation une fois que le point jack est ramené au pl
3. Lors de la prochaine utilisation, appuyez sur le bouton « UP » a j mise sous tension, le levage automatique s'arrêtera automatiquement lorsqu'il atteindra la hauteur de position définie la dernière fois.
4. Si vous devez continuer à soulever, appuyez à nouveau sur le bo UP ».

Échec	Cause possible	Mesures correctives
Le moteur ne fonctionne pas.	Pas ou peu de tension.	Vérifiez la batterie et les connexio électriques. Elle doit avoir un minimum de 10 V CC. Si la batt est faible, branchez le câble de la remorque sur le véhicule tracteur démarrer le véhicule tracteur pour alimenter le cric.
	Mauvaise mise à terre.	Nettoyez la zone entre la plaque montage du cric et le coupleur et assurez-vous que la peinture a été enlevé par les rondelles en étoile. Contact métal sur métal direct doit exister entre les composants montage pour assurer une bonne électricité
	Fils desserrés sur l'interrupteur	Connexions de fils sécurisées.
	L'interrupteur	Remplacer l'interrupteur.
	Moteur défectueux.	Remplacer le moteur.
La lumière ne fonctionne pas.	Fils desserrés sur Interrupteur	Connexion filaire sécurisée.
	Mauvaise ampoule.	Remplacer l'ampoule.

MAINTENANCE

1. Un nettoyage occasionnel avec du savon doux et de l'eau ainsi qu'une lubrification légère à l'huile des points de pivot prolongeron performances et l'apparence optimales.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-s'ils sont pliés ou endommagés.
4. Si le câblage est connecté à la borne de la batterie, inspectez-le moins deux fois par an pour corrosion. Nettoyer avec une solution bicarbonate de soude et d'eau, puis appliquer une fine couche de graisse.
5. Entretenez le produit en adoptant un programme de réparation et d'entretien consciencieux conformément aux procédures recommandées suivantes. Il est recommandé d'examiner l'état général de tout outil avant de l'utiliser. Maintenez votre outil en b'état. Gardez les poignées sèches, propres et exemptes d'huile et graisse. Le tableau suivant est basé sur un programme de fonctionnement normal.

Intervalle de	Point d'entretien
Quotidiennement avant l'opération	1. Le moteur du vérin à cadre en A motorisé scellé et sans entretien .2. Avant chaque utilisation, inspectez les tubes cric et remplacez- les s'ils sont pliés ou endommagés.3. Assurez-vous que toutes les connexions sont serrées et exemptes de corrosion et que le cric correctement mis à la terre avec le coupleur (d métal sur métal ) .4. Si nécessaire, lavez avec de l'eau et du sa doux et rincez abondamment. La vis de mise à terre du moteur et les boulons de montage doi
Après les 20 première heures de 1967	Déployez complètement le cric et nettoyez le tu
Après les 50 première heures de fonctionnement ou chaque semaine	Déployez complètement le cric et nettoyez le tu intérieur du cric.
Chaque année	Déployez complètement le cric et nettoyez le tu intérieur du cric une fois par an. Après le nett enduisez le tube d'une graisse légère ou d'un lubrifiant en spray au silicone.
