RVCP3500 - Krik Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische aanhangwagenkrik
Merk	Vevor
Model	RVCP3500
Maximaal hefvermogen	3.500 pond (ongeveer 1.588 kg)
Voeding	12 V DC
Maximale stroom	29 ± 1 A
Maximaal vermogen	350 W
Montagesteun type	A-beugel
Slag van de verplaatsingsschroef	17,1 inch (43,4 cm)
Slag van de afzinkpoot	4,5 inch (11,4 cm) – 4 gaten
Montagehoogte (steun tot grond)	9,5 tot 26,3 inch (24,1 tot 66,8 cm)
Minimale totale producthoogte	29,1 inch (73,9 cm)
Diameter van de buizen	Hoofdbuis 2-1/4 inch, pootbuis 2 inch
Voetmaat	5,5 inch (rond)
Heftijd (onbelast)	100 ± 2 seconden
Belangrijkste functies	Elektrisch heffen/laten zakken, hoogtegeheugen, batterijcapaciteitsindicator, ingebouwde LED-lamp
Inbegrepen accessoires	Handmatige slinger, waterdichte tas, gebruikershandleiding
Onderhoud en reiniging	Reinigen met milde zeep en water, lichte oliesmering van draaipunten. Controleer schroeven en buizen vóór elk gebruik.
Veiligheid	Gebruik op een vlakke en harde ondergrond. Niet overbelasten. Nooit onder de last staan. Houd kinderen uit de buurt.
Reserveonderdelen en repareerbaarheid	Vervangbare onderdelen: schakelaar, motor, LED-lamp. Zie handleiding voor procedure.

Veelgestelde vragen - RVCP3500 Vevor

Hoe installeer ik de Vevor RVCP3500 aanhangwagenkrik?

Monteer de krik door de montageplaat aan de koppeling van het A-frame te bevestigen met drie bouten en moeren (niet meegeleverd). Zorg dat de krik goed uitgelijnd is en de verbindingen stevig zijn. Het wordt aanbevolen de aanhangwagen aan het trekkende voertuig te koppelen voor extra veiligheid.

Hoe sluit ik de krik aan op de batterij?

Sluit de rode draad aan op de positieve (+) pool van een 12 V DC batterij en de zwarte draad op de negatieve (-) pool. Controleer of de batterij ten minste 10 V DC levert. Een lagere spanning kan voorkomen dat de motor werkt.

Hoe gebruik ik de hoogtegeheugenfunctie?

Om een hoogte te onthouden, houdt u de schakelaarknop langer dan 4 seconden ingedrukt totdat de indicator uitgaat en dan weer aangaat. Bij het volgende gebruik drukt u na het inschakelen op "UP": de krik stopt automatisch op de opgeslagen hoogte.

Wat te doen als de motor niet werkt?

Controleer eerst de batterijspanning (minimaal 10 V DC) en de elektrische aansluitingen. Zorg dat de krik goed geaard is (metaal-op-metaal contact). Als de draden los zitten, draai ze dan vast. Als de schakelaar of motor defect is, vervang deze dan.

Wat is het maximale hefvermogen?

Het maximale hefvermogen is 3.500 pond (ongeveer 1.588 kg). Overschrijd deze belasting nooit om defecten of letsel te voorkomen.

Hoe onderhoud ik de krik?

Reinig de krik af en toe met milde zeep en water. Smeer de draaipunten licht in met olie. Inspecteer de buizen vóór elk gebruik: vervang ze als ze verbogen of beschadigd zijn. Controleer regelmatig of de bouten vastzitten.

Kan de krik worden gebruikt om een band te wisselen?

Nee, deze krik is alleen ontworpen voor verticale beweging van de aanhangwagen (aan- en afkoppelen). Het mag niet worden gebruikt om de aanhangwagen op te tillen voor het wisselen van een band of onderhoud.

Wat zijn de belangrijke veiligheidswaarschuwingen?

Gebruik de krik altijd op een vlakke en harde ondergrond. Plaats nooit een lichaamsdeel onder de last. Overschrijd de capaciteit niet. Houd kinderen uit de buurt. Verplaats de aanhangwagen pas nadat de krik volledig is ingetrokken.

Wordt de krik geleverd met een handmatige slinger?

Ja, er wordt een handmatige slinger meegeleverd voor noodbediening bij stroomuitval. Verwijder de rubberen afdekking om bij de as te komen en til of laat handmatig zakken.

Hoe vervang ik een LED-lamp?

Als het licht niet werkt, controleer dan eerst de draadverbindingen. Als de lamp defect is, vervang deze dan door een identieke LED-lamp. Zorg dat de schakelaar in goede staat is.

GEBRUIKSAANWIJZING RVCP3500 Vevor

1. Het bovenstaande symbool “WAARSCHUWING” geeft aan dat e service- of onderhoudsprocedure een veiligheidsrisico met zich meebrengt en tot de dood of ernstig letsel kan leiden als deze r veilig en binnen de in deze handleiding uiteengezette parameters wordt uitgevoerd.

2. Draag altijd oogbescherming bij het uitvoeren van service of onderhoud aan het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming, handschoenen en mogelijk een volledig gezichtsscherm zijn, afhankelijk van de aard van de servic

3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of onderhouden.

4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.

5. Draai nooit aan de krik en koppel de aanhanger nooit aan zonde dat u de aanhanger tegen het rollen houdt.

6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik .

7. Laat nooit iemand, inclusief de bestuurder, lichaamsdelen onder de aanhangwagenkrik of de ondersteunde last steken terwijl de kri werking is.

8. Overschrijd nooit het draagvermogen!

9. de aanhangwagenkrik nooit om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.

10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.

11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het gereedschap bedient. Laat kinderen de krik niet hant

12. Gebruik de krik niet als er een risico is op brand of een explc bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De krik kan vonken creëren, die de ontvlambare vloeistoffen, gassen of stof kunnen ontsteken.

13. Voor gebruik op vlakke, vlakke en harde oppervlakken die een last kunnen dragen.

14. Gebruik geen blokken voor extra bodemvrijheid.
    111.zijden van de binnenbuis en de drop tube is gestoken voordat u krik gebruikt.
15. Als de aanhangwagenkrik een uitschuifbare poot heeft, mag u noo proberen de poot te verstellen als er een last op de krik rust.

Opmerking:

1. De krik is uitsluitend ontworpen voor verticale verplaatsing van de aanhanger.
2. Snel en continu heffen wordt afgeraden om oververhitting van de tandwielen te voorkomen en de levensduur te verkorten.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. F symbol met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit symbool is van toepassi op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid. maar moet naar een inzamelpunt voo het recyclen van elektrische en elektronische apparaten.

MODEL AND PARAMETERS

Model	RVCP3500
Max. capaciteit	3500 pond
Invoer	DC 12V
Maximale stroom	29 ± 1A
Maximaal vermogen	350W
Montage B racket Type	A-Frame Montagebeugel
Bereik	9.5 -3 0 "
Schroef reizen	17.1 "
Drop Been Reizen	4,5 inch (4 gaten)
De afstand tussen de twe gaten in D rop L eg	1,5 "
Hoogte van de montagesteun vanaf de grond ( 1 - gat)	9,5 " (laagste) / 26,3 " (hoogste)
Heftijd	1 00 ±2 s (geen belasting)
Buiten-/binnenbanddiameter.	2-1/4" (zwart) / 2" (zink)
Voetmaat	5,5" (rond)
Minimale producthoogte	29,1" (totale producthoogte)

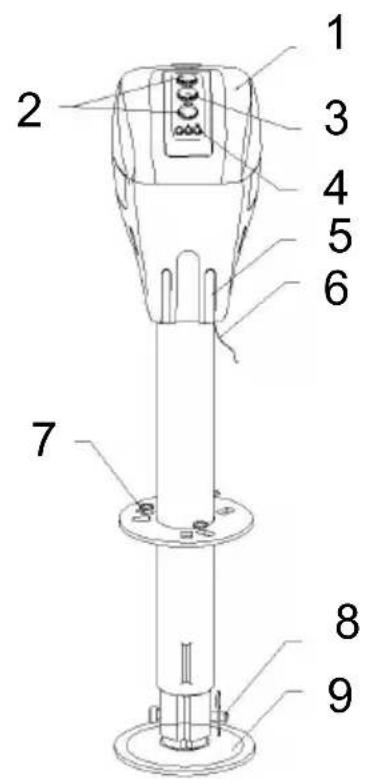

STRUCTURE DIAGRAM

1. Kunststof afdekking 2. Omhoog- en omlaagschakelaar
2. Lichtschakelaar 4. Stroomindicatielampje
3. LED-lampje 6. Stroomkabel (zwart -, rood +)
4. Montageplaat 8. Pin 9. Montageplaat

COMPONENTS

Nee.	Afbeelding	Naam	Hoevee
1		Elektrische aanhangwagen krik	1
2		Handmatige zwengel	1
3		Waterdichte zonneschermtas	1
4		Gebruiksaanwijzing	1

ASSEMBLY

1. Wanneer u een aanhangwagenkrik monteert, is het het beste om deze aan het trekkende voertuig vast te maken, zodat de aanhangwagen stevig staat.

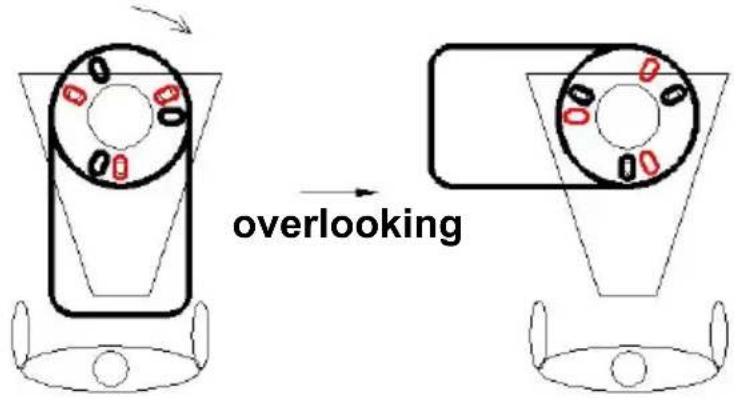

2. Monteer de krik op basis van de hierboven getoonde tekening . motororiëntatie kan worden geselecteerd zoals hieronder getoond .

Let op: Selecteer de benodigde montagegaten (zie afbeelding hierbove

1. Schuif de A-frame-krik door het gat boven op de A-frame-koppelin
2. Lijn de drie sleufgaten op de montageplaat van de krik uit met gaten in de koppeling.
3. Met drie bouten en moeren (moeten door de gebruiker worden aangeschaft . ) Bevestig de krik stevig aan de bovenkant van de A-framekoppeling. (Controleer regelmatig of de bouten/moeren goed vastzitten.)

OPERATION

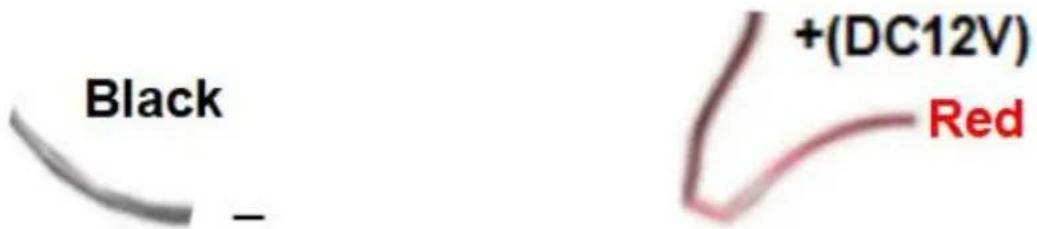

1. Sluit de rode draad aan op de positieve aansluiting van de DC12' Sluit de zwarte draad aan op de negatieve pool van de DC12V-ac

1. Test de lichtschakelaar en de omhoog- en omlaagschakelaar.
2. Plaats de voetplaat terug nadat u deze op de juiste hoogte hebt gebracht.

1. Laat de voetplaat zakken op een harde vloer/mat.
2. Verwijder indien nodig de rubberen afdekking en trek de droge kattenbak handmatig omhoog.

① Indicator voor de capaciteit van de auto-accu:

② Locatiehoogtegeheugenbewerkingsmethode:

1. Houd de schakelknop langer dan 4 seconden ingedrukt en laat de wanneer de indicator uitgaat en weer aangaat, wat aangeeft dat het locatiegeheugen succesvol is ingesteld.
2. Schakel de stroom uit nadat de puntaansluiting weer in de laagste staat.
3. Druk bij het volgende gebruik op de knop "OMHOOG" nadat de s is ingeschakeld. Het automatisch heffen stopt automatisch wanneer de laatst ingestelde positiehoogte is bereikt.
4. Als u verder wilt tillen, drukt u nogmaals op de knop "OMHOOG".

Mislukking	Mogelijke oorzaak	Corrigerende maatregelen
Motor werkt niet.	Geen of lage spanning.	Controleer de accu en elektrische aansluitingen. Moet minimaal 10 V hebben. Als de accu bijna leeg is sluit u de aanhangerkabel aan op trekkende voertuig en Start het trekkende voertuig om de krik van stroom te voorzien.
	Slechte aarding.	Maak het gebied tussen de montageplaat van de krik en de koppeling schoon en zorg ervoor de verf goed is aangebracht. is verwijderd door de sterwassers . Direct metaal-op-metaal contact moet er tussen de montagecomponenten een spanning
	Losse draden op de AAN/UIT-schakelaar.	Zorg voor veilige draadverbindingen
	AAN/UIT-schakelaar	Schakelaar vervangen.
	Defecte motor.	Motor vervangen.
Het licht werkt niet .	Losse draden op de AAN/UIT-schakelaar.	Veilige draadverbinding.
	Defecte lamp.	Vervang de lamp.

MAINTENANCE

1. Door af en toe schoon te maken met milde zeep en water en draaipunten licht te smeren met olie, blijven de prestaties en het uiterlijk optimaal.
2. Controleer regelmatig of de schroeven loszitten.
3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.
4. Als de bedrading is aangesloten op de accupool, controleer dan minstens twee keer per jaar op corrosie. Reinig met een oplossin van zuiveringszout en water en breng vervolgens een dunne laag aan.
5. Onderhoud het product door een programma van nauwgezette reparatie en onderhoud te hanteren in overeenstemming met de volgende aanbevolen procedures. Het wordt aanbevolen om de algemene staat van elk gereedschap te controleren voordat het wo gebruikt. Houd uw gereedschap in goede staat. Houd handgrepen droog, schoon en vrij van olie en vet. De volgende tabel is geba op een normaal werkschema.

Onderhoudsinterval	Onderhoudspunt
Dagelijks voor de operatie	1. De aangedreven A-frame-krikmotor is verzegel en onderhoudsvrij .2. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen of beschadigd zijn.3. Zorg ervoor dat alle verbindingen goed vastz en vrij zijn van corrosie, en dat de krik goed met de koppeling (metaal - op - metaal contact 4. Indien nodig, wassen met milde zeep en wa grondig afspoelen. De motoraardingsschroef en bevestigingsbouten moeten ook gereinigd i fa gr continuïteitsprobleem optreedt.
Na de eerste 20 bedrijfsuren	Trek de krik volledig uit en maak de binnenbuis
Na de eerste 50 bedrijfsuren of elke week	Trek de krik volledig uit en maak de binnenbuis schoon.
Elk jaar	Trek de krik volledig uit en maak de binnenste krikbuis eenmaal per jaar schoon. Bestrijk de b het schoonmaken met een lichte vet- of siliconenspray.
