MANUALE UTENTE RVCP3500 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CRIC ELETTRICO PER RIMORCHIO

MODELLO: RVCP3500

1. Il simbolo "ATTENZIONE" sopra riportato indica che una procedi di assistenza o manutenzione comporta un rischio per la sicurezza può causare morte o lesioni gravi se non eseguita in modo sicur secondo i parametri stabiliti nel presente manuale.
2. Indossare sempre una protezione per gli occhi quando si esegue servizio o una manutenzione sul veicolo. Altri dispositivi di sicurezza da considerare sono la protezione dell'udito, i guanti e, possibilmente una visiera completa, a seconda della natura del servizio.
3. Non consentire mai a chiunque non abbia familiarità con questo prodotto di installarlo, utilizzarlo o eseguirne la manutenzione.
4. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.
5. Non azionare mai il cric o agganciare il rimorchio senza impedirn spostamento.
6. Non esercitare mai forze laterali eccessive sul cric del rimorchio .
7. Non consentire mai a nessuno, compreso l'operatore, di posizionar parti del corpo sotto il cric del rimorchio o sotto il carico sostenu durante il funzionamento del cric.
8. Non superare mai la capacità di carico!
9. Non utilizzare mai il cric per sollevare il rimorchio a scopo di manutenzione o sostituzione degli pneumatici.
10. Non spostare mai il rimorchio prima che il cric sia completamente retratto.
11. Tenere bambini e astanti lontani dall'area di lavoro mentre si utili: l'utensile. Non consentire ai bambini di maneggiare il martinetto.
12. Non utilizzare il martinetto in luoghi in cui vi sia il rischio di procun incendio o un'esplosione; ad esempio, in presenza di liquidi, g polvere infiammabili. Il martinetto può creare scintille, che possono incendiare i liquidi, i gas o la polvere infiammabili.

13. Da utilizzare su superfici piane, livellate e dure in grado di soste carichi.

14. Non utilizzare blocchi per aumentare l'altezza libera dal suolo.

15. Quando si utilizza il piede di caduta o la gamba di caduta, assi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di uti martinetto.
16. Se il cric del rimorchio è dotato di un piede di sollevamento, no tentare mai di regolarlo quando il cric è carico.

Nota:

1. Il martinetto è progettato esclusivamente per lo spostamento vertical del rimorchio.
2. Si sconsiglia il sollevamento rapido e continuo per evitare il surriscaldamento degli ingranaggi e ridurne la durata utile.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotti richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo simbolo applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. prodotti contrassegnati come tali non possono essere smaltiti con i normali rif domestici ma deve essere portato a un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

MODEL AND PARAMETERS

Modello	Modello RVCP3500
Capacità massima	3500 libbre
Ingresso	Corrente continua 12V
Corrente massima	29 ± 1A
Potenza massima	350W
Tipo di staffa di	Staffa di montaggio a telaio ad A
Allineare	9. 5 -3 0 "
Vite di viaggio	17.1 "
Viaggio a gambe	4,5 " (4 fori)
La distanza tra i due f nel drop leg	1,5 "
Altezza del supporto di montaggio da terra ( foro)	9,5 " (minimo) / 26,3 " (massimo)
Tempo di sollevamento	1 00 ±2 s (senza carico)
Diametro tubo	2-1/4" (Nero) / 2" (Zinco)
Misura del piede	5,5" (rotondo)
Altezza minima del prodotto	29,1" (altezza totale del prodotto)

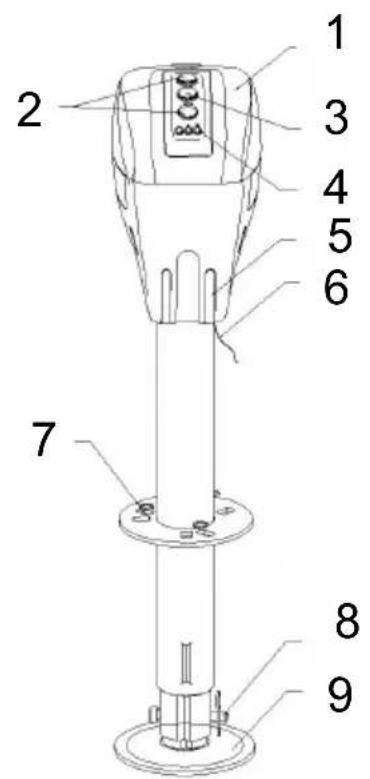

STRUCTURE DIAGRAM

1 2 3 4 5 6 7 8 9

1. Copertura in plastica 2. Interruttore su e giù
2. Interruttore della luce 4. Spia luminosa di alimentazione
   5.Luce LED 6.Cavo di alimentazione (nero -, rosso +)
3. Piastra di montaggio 8. Perno 9. Piastra di montaggio

COMPONENTS

NO.	Immagine	Nome	Quantit
1		Jack elettrico per rimorchid	1
2		Manovella manuale	1
3		Borsa impermeabile anti -	1
4		Manuale d'uso	1

ASSEMBLY

1. Quando si monta il cric per rimorchio, è meglio agganciarlo al ve trainante per garantire la sicurezza del rimorchio.

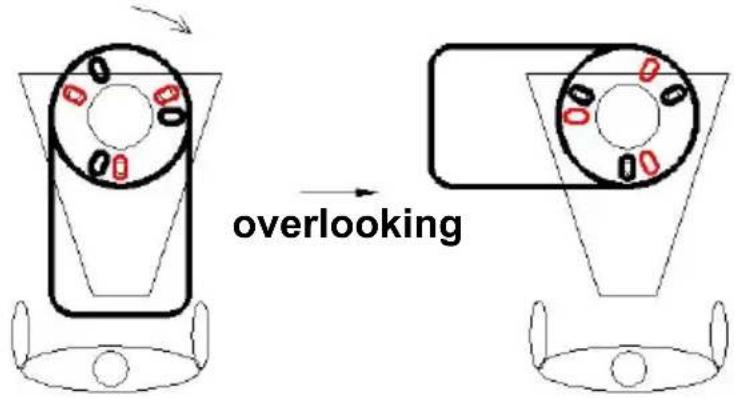

2. Montare il martinetto in base al disegno mostrato sopra . L' orientamento del motore può essere selezionato come mostrato di seguito .

Nota: selezionare i fori di montaggio in base alle esigenze (figura so

1. Far scorrere il martinetto a telaio ad A attraverso il foro nella pa superiore dell'accoppiatore a telaio ad A.
2. Allineare i tre fori asolati sulla piastra di montaggio del martinetto tre fori nell'accoppiatore.
3. Con tre Bulloni e dadi (devono essere acquistati dall'utente) Fiss saldamente il martinetto alla parte superiore dell'accoppiatore a tela (Controllare regolarmente che i bulloni/dadi siano serrati saldamente

OPERATION

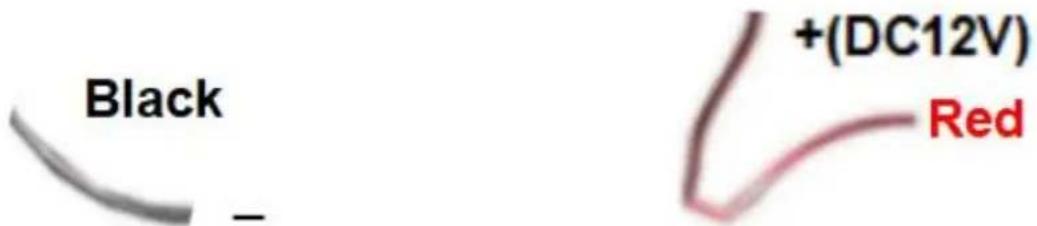

1. Collegare il filo rosso al terminale positivo della batteria DC12V. Collegare il filo nero al terminale negativo della batteria DC12V.

1. Spostamento a impulsi per testare l'interruttore della luce e l'interrut di salita e discesa.
2. Installare la pedana dopo averla sollevata all'altezza appropriata.

1. Abbassare la pedana su un pavimento/cuscinetto duro.

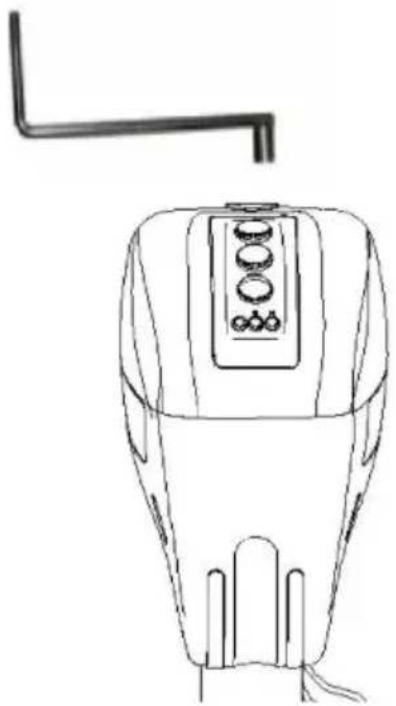

2. Se necessario, rimuovere la copertura in gomma e sollevare manualmente la parte superiore del catty asciutto.

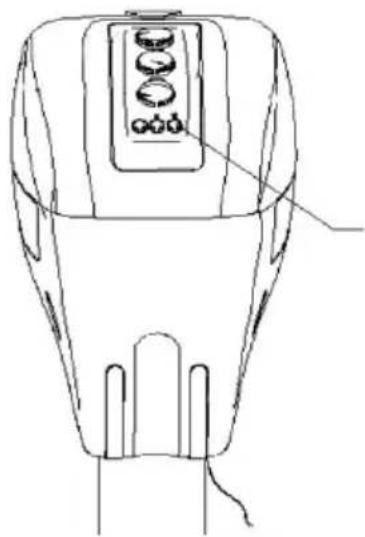

① Indicatore della capacità della batteria dell'auto:

② Metodo di funzionamento della memoria dell'altezza della posizione:

1. Tenere premuto il pulsante dell'interruttore per più di 4 secondi e rilasciarlo quando l'indicatore si spegne e si riaccende, a indicare che memoria della posizione è stata impostata correttamente.
2. Spegnere l'alimentazione dopo aver riportato il martinetto alla posizi più bassa.
3. Al successivo utilizzo, premere il pulsante "UP" dopo aver acceso l'alimentazione, il sollevamento automatico si arresterà automaticamente quando raggiungerà l'altezza di posizione impostata l'ultima volta.
4. Se è necessario continuare a sollevare, premere nuovamente il pulsante "SU".

Fallimento	Possibile causa	Azione correttiva
Il motore non funziona.	Nessuna o bassa tensione.	Controllare la batteria e i collegam elettrici. Deve avere almeno 10 VI Se la batteria è scarica, collegare cavo del rimorchio al veicolo di tre avviare il veicolo di traino per fort energia al cric.
	Scarsa messa a terra.	Pulisci l'area tra la piastra di montaggio del martinetto e l'accoppiatore e assicurati che la vernice è stato rimosso dalle rond a stella.Contatto diretto metallo-metallo deve esistere tra i componenti di montaggio per garantire una buona
	Cavi allentati sull'interruttore	Collegamenti dei cavi sicuri.
	L'interruttore	Sostituire l'interruttore.
	Motore difettoso.	Sostituire il motore.
La luce non funziona.	Fili allentati sul Interruttore	Collegamento sicuro dei cavi.
	Lampadina	Sostituire la lampadina.

MAINTENANCE

1. Una pulizia occasionale con acqua e sapone neutro, insieme a u leggera lubrificazione con olio dei punti di snodo, ne prolungherà prestazioni ottimali e l'aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli piegati o danneggiati.
4. Se il cablaggio è collegato al terminale della batteria, ispezionarlo almeno due volte all'anno per corrosione. Pulire con una soluzione bicarbonato di sodio e acqua, quindi applicare uno strato sottile d grasso.
5. Mantenere il prodotto adottando un programma di riparazione e manutenzione coscienziose in conformità con le seguenti procedure consigliate. Si raccomanda di esaminare le condizioni generali di qualsiasi utensile prima di utilizzarlo. Mantenere l'utensile in buone condizioni. Mantenere le impugnature asciutte, pulite e prive di olio grasso. La seguente tabella si basa su un normale programma di funzionamento.

Intervallo di	Punto di manutenzione
Ogni giorno prima dell'operazione	1. Il motore del martinetto a telaio ad A è sig senza manutenzione .2. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiati.3. Assicurarsi che tutti i collegamenti siano bene privi di corrosione e che il martinetto sia correttamente messo a terra con l'accoppiatore (contatto metallo - metallo ).4. Se necessario, lavare con acqua e sapone e risciacquare abbondantemente. Anche la vite messa a terra del motore e i bulloni di montage devono essere pulito se si verifica un problema
Dopo le prime 20 ore funzionamento	Estendere completamente il cric e pulire il tubo
Dopo le prime 50 ore funzionamento o ogni settimana	Estendere completamente il cric e pulire il tubo interno.
Ogni anno	Estendere completamente il martinetto e pulire il interno del martinetto una volta all'anno . Dopo pulizia, ricoprire il tubo con un leggero grasso lubrificante spray al silicone.
