Type de produit	Aspirateur de piscine à aspiration
Marque	Vevor
Modèle	PAC11
Dimensions (L x l x H)	525 x 453,5 x 430 mm
Puissance de pompe requise	≥ 550 W (≥ 3/4 CV, débit 6,5 m³/h)
Débit d'eau maximal	12 m³/h
Couleur	Bleu et blanc
Fonctions principales	Nettoyage automatique du fond et des parois de la piscine, aspiration des débris
Assemblage	Instructions détaillées fournies, nécessite surface plane et outils de base
Entretien courant	Nettoyage des paniers de pompe et écumoire, remplacement du diaphragme toutes les 200 heures
Pièces remplaçables	Diaphragme, tapis, tuyaux, régulateur, poids
Accessoires fournis	Tuyaux, régulateur, poids, raccords coudés, adaptateur pour écumoire
Sécurité	Ne pas s'asseoir ou se tenir debout sur l'appareil, ne pas laisser les enfants jouer, porter des lunettes et gants lors de l'assemblage
Dépannage	Guide complet pour problèmes courants (immobilité, lenteur, coincement, etc.)
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible en ligne
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - PAC11 Vevor

Que faire si l'aspirateur ne bouge pas au démarrage ?

Vérifiez que les paniers de la pompe et de l'écumoire sont propres et vidés. Nettoyez les filtres à sable/cartouche. Assurez-vous que la tête du nettoyeur et les orifices de sortie du repose-pied ne sont pas obstrués. Inspectez la vanne du régulateur pour éliminer les débris. Si la puissance de la pompe est trop élevée, diminuez le débit via le régulateur en tournant le bouton dans le sens « - ». Vérifiez aussi l'état du diaphragme et du pôle intérieur.

Comment régler la puissance de l'aspirateur ?

La puissance se règle en tournant le bouton du régulateur « I ». Le sens « + » augmente le débit, le sens « - » le diminue. Ajustez progressivement jusqu'à obtenir un déplacement optimal.

Quand et comment remplacer le diaphragme ?

Remplacez le diaphragme toutes les 200 heures d'utilisation ou s'il est obstrué ou endommagé. Pour le changer, dévissez le couvercle du poteau, retirez l'ancien diaphragme, puis poussez le nouveau sur le pôle intérieur en vous assurant que l'anneau élastique est bien fixé.

Pourquoi l'aspirateur est-il lent ?

Cela peut être dû à des obstructions (paniers, filtres, tête, orifices), un réglage trop bas du régulateur (tournez dans le sens « + »), un diaphragme usé ou endommagé, ou des fuites dans les tuyaux. Vérifiez également si le régulateur est hors de l'eau.

Comment empêcher l'aspirateur de rester coincé sur les marches ?

Réglez les jets de retour de la piscine vers la zone problématique pour guider l'aspirateur. Assurez-vous que la longueur du tuyau est adaptée et que le nettoyeur repose bien à plat sur le fond. Ajustez la position du poids du tuyau si nécessaire, de préférence dans la partie la plus profonde.

Que faire si le tuyau s'emmêle ?

Vérifiez que la roue sur le dessus du nettoyeur tourne librement et est bien vissée. Si les sections de tuyau sont tordues, posez le tuyau en ligne droite au soleil pour détendre la mémoire. Essayez de retirer une section de tuyau si la longueur est excessive. Nettoyez la vanne du régulateur.

Comment éviter les bulles d'air dans les jets de retour ?

Assurez-vous que tous les raccords de tuyau sont bien serrés et que le tuyau n'est pas endommagé. Vérifiez que la tête du nettoyeur reste immergée pendant le fonctionnement et que la vanne du régulateur est sous l'eau.

Comment ajuster le poids du tuyau ?

Le poids « F » peut être déplacé le long de la section de tuyau pour corriger l'équilibre du nettoyeur. Si l'aspirateur se penche trop en avant ou en arrière, déplacez le poids dans la direction opposée. Effectuez cet ajustement dans la partie la plus profonde de la piscine.

Que faire si l'aspirateur colle aux parois ou au fond ?

Assurez-vous qu'une vanne est installée dans l'écumoire. Inspectez et nettoyez la vanne du régulateur. Vérifiez l'usure du tapis : un tapis déchiré à certains endroits est normal. Ajustez le débit via le régulateur en augmentant ou diminuant la puissance.

Quelle puissance de pompe est nécessaire pour cet aspirateur ?

Une pompe d'au moins 550 W (3/4 de cheval, débit 6,5 m³/h) est requise. Le débit d'eau ne doit pas dépasser 12 m³/h. Une puissance insuffisante ou excessive peut nuire au fonctionnement.

MODE D'EMPLOI PAC11 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ASPIRATEUR DE PISCINE À ASPIRATION

MANUEL D'UTILISATION

MODÈLE : PAC11

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

ASPIRATEUR DE PISCINE À ASPIRATION

MODÈLE : PAC11

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous

contacter : Assistance technique et certificat de garantie

électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

Lisez ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

Précautions d'assemblage 1.

Assembler uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.

1. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'assemblage.
2. Gardez la zone de montage propre et bien éclairée.
3. Gardez les spectateurs hors de la zone pendant le montage.
4. Ne montez pas si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
5. Les capacités du produit s'appliquent uniquement aux produits correctement et complètement assemblés.
6. Assemblez l'appareil sur une surface plane, dure et lisse capable de supporter en toute sécurité le nettoyeur de piscine à aspiration.
7. Pour plus d'informations sur les pièces répertoriées dans les pages suivantes, reportez-vous au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans un espace de travail propre.

Précautions d'utilisation

1. NE PAS S'ASSEOIR OU SE TENIR DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou à proximité de cet article.
3. Ne pas dépasser les capacités de poids spécifiées.
4. Utiliser uniquement sur une surface plane, nivelée, dure et lisse pouvant supporter en toute sécurité une piscine d'aspiration entièrement chargée. Nettoyeur.
5. Utiliser uniquement comme prévu.
6. Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.

CONSERVER CE MANUEL

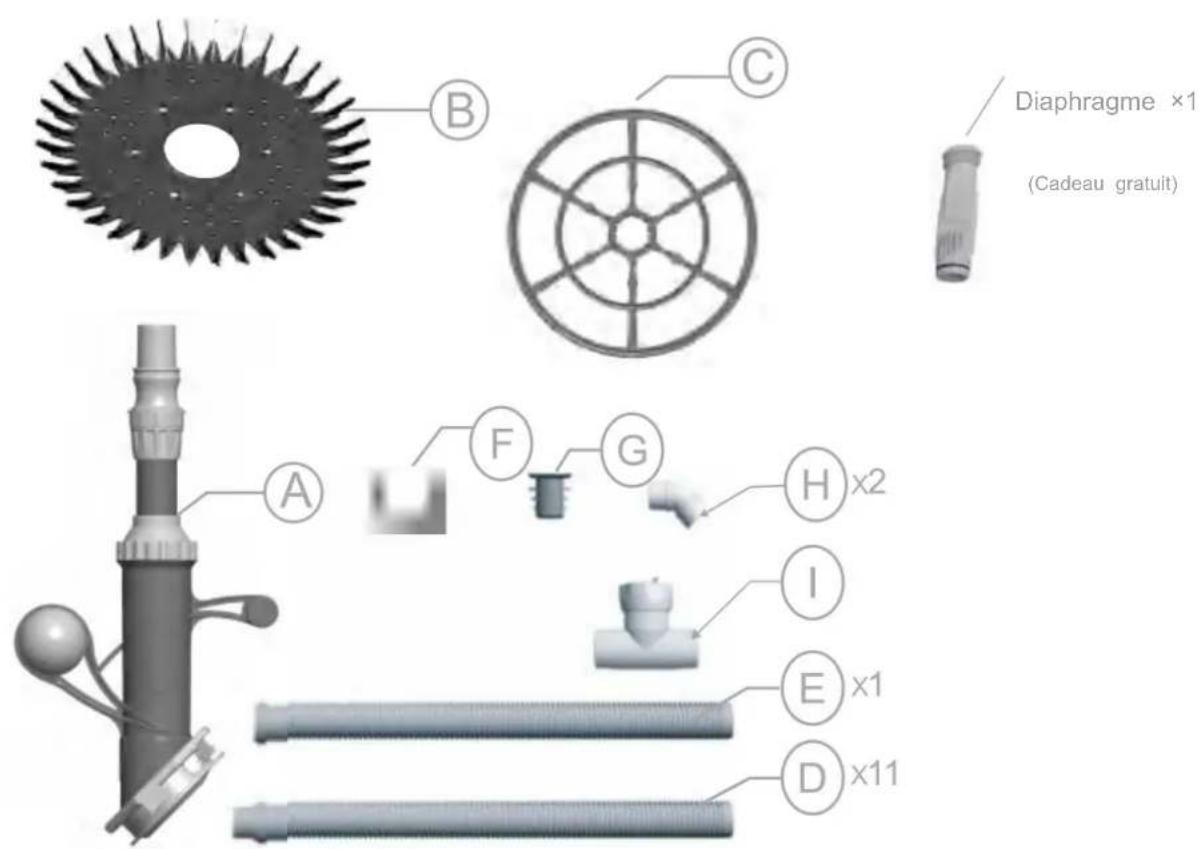

LISTE DES PIÈCES

Directives pour le remplacement du diaphragme

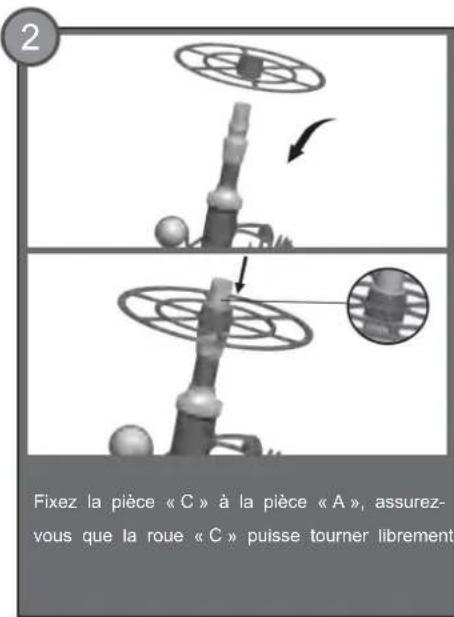

Assembler la piscine d'aspiration tête de nettoyeur

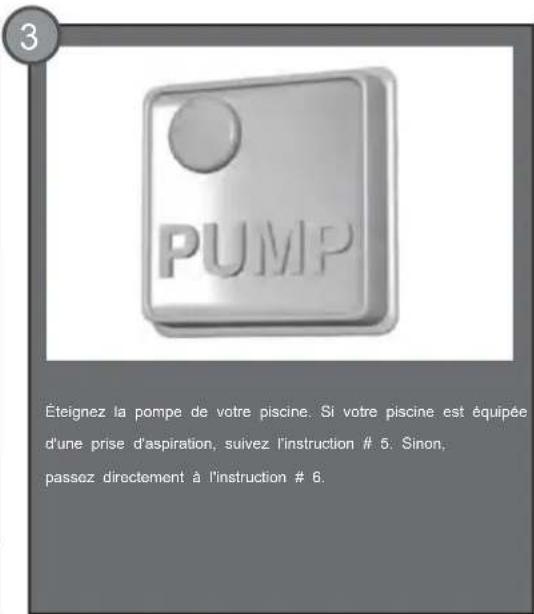

Étapes d'assemblage du nettoyeur de piscine à aspiration

Connectez la partie « G » à votre prise d'aspirateur. Connectez le régulateur « I » à la partie « G ». Assurez-vous que la flèche sous le régulateur pointe vers la prise d'aspirateur. Passez maintenant directement à l'instruction n° 8.

Retirez le couvercle supérieur et le panier de votre écumeur mural.

Assembler les deux raccords coudés « H » au régulateur « I ». Insérer l'accessoire « G » orienté vers le bas puis le régulateur. Veiller à ce que la flèche sous le régulateur pointe vers l'écumeur.

Reliez ensemble les sections de tube « D » et terminez par la section « E ».

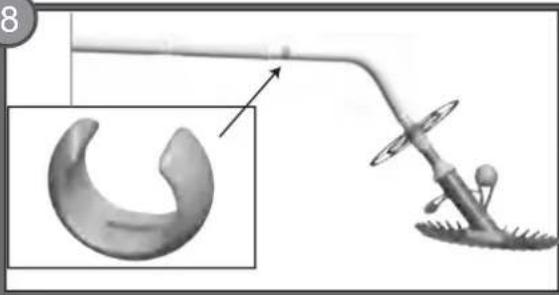

Placez le poids « F » à l'extrémité de la première section du tube et connectez l'ensemble du tube au nettoyeur.

Remplissez les sections du tube avec de l'eau pour éliminer les poches d'air.

Si votre régulateur est connecté à un écumeur mural, passez le tuyau par l'avant de votre écumeur et connectez-le au connecteur coudé.

11

Réglez votre système de filtration en fonction du vide. Une pompe d'au moins 3/4 de cheval (6,5 m³/h) est nécessaire. Le débit d'eau ne doit pas dépasser 12 m³/h.

12

Allumez la pompe et détendez-vous pendant que votre nettoyeur nettoie votre piscine.

13

Vous pouvez régler la puissance de votre nettoyeur en tournant le bouton du régulateur « I » comme indiqué.

Si le nettoyeur se penche trop en avant ou vers l'arrière pendant le fonctionnement, ceci peut être corrigé en déplaçant le poids « F » le long de la section du tube comme indiqué sur le dessin.

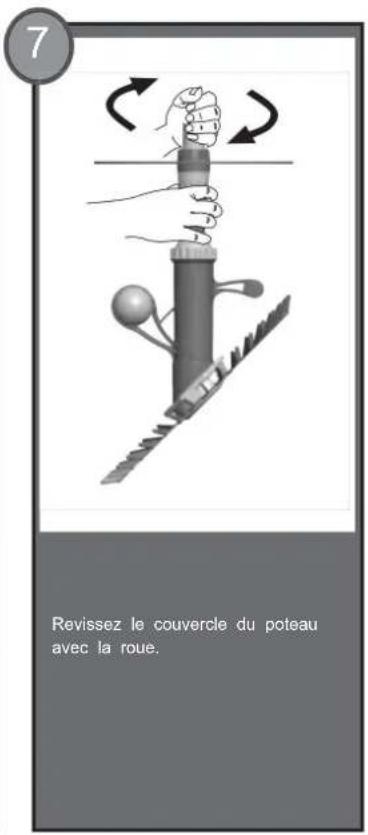

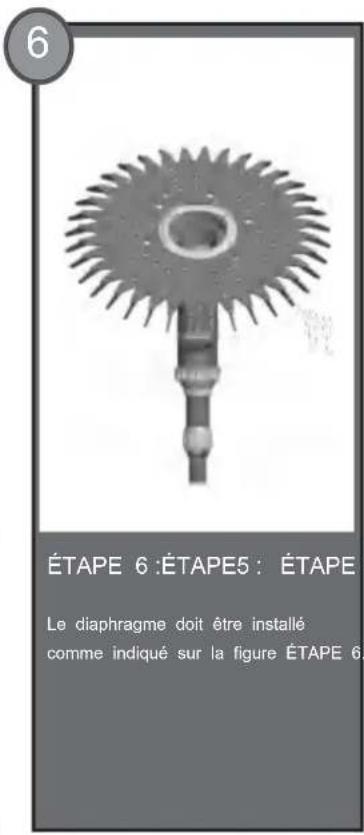

ASSEMBLAGE DU DIAPHRAGME

1

Dévisser le couvercle du poteau avec la roue de la carrosserie.

2

Retirez le diaphragme et le pôle intérieur du corps.

3

ÉTAPE 3 : Retirez le diaphragme du pôle intérieur.

4

ÉTAPE 4 : ÉTAPE 2 : ÉTAPE Poussez ensuite le nouveau diaphragme sur le pôle intérieur.

REMARQUE : veuillez remplacer le diaphragme en temps opportun après 200 heures d'utilisation.

DÉPANNAGE

1. Problème : le nettoyeur ne bouge pas au tout début mais les tuyaux tremblent.

Solution:

- Nettoyez et videz le panier de la pompe et le panier vide de l'écumoire/du déversoir.

Assurez-vous que le système de filtration est soigneusement nettoyé. Nettoyez les filtres à sable/cartouche de votre pompe de piscine conformément aux

spécifications du fabricant. • Vérifiez que la tête du nettoyeur n'est

pas obstruée (voir la figure 1). • Vérifiez que les orifices de sortie du repose-pied

ne sont pas obstrués (voir la figure 2). • Inspectez la vanne du régulateur et éliminez toute

accumulation de débris (voir la figure 3). • Vérifiez si la puissance de la pompe est trop importante ; essayez de diminuer le débit de

votre nettoyeur via le régulateur et ajustez le régulateur en tournant lentement le bouton dans le sens « - » jusqu'à ce que

le nettoyeur fonctionne bien (voir la figure 4a). • Vérifiez que le diaphragme du nettoyeur n'est pas obstrué ou endommagé, qu'il n'est pas

desserré du poteau intérieur ou que le poteau intérieur n'est pas endommagé (voir les figures 5 et 6). Veuillez noter que l'anneau élastique doit être fixé sur le diaphragme. Si vous devez vérifier l'état du diaphragme et du pôle intérieur, veuillez vérifier le processus

d'ASSEMBLAGE DU DIAPHRAGME dans les instructions

pour démonter cette pièce du corps. • Assurez-vous que les extrémités incurvées du tapis sont orientées vers le haut. Vous trouverez

« TOP » sur le côté supérieur. (Voir Figure 7) • Assurez-vous que le tapis est assemblé au bon endroit sur le repose-pieds comme le montre l'image et peut se

déplacer librement autour du repose-pieds. (Voir Figure 8) • Vérifiez si les tuyaux sont obstrués ou fuient. Pour les fuites, vous pouvez vérifier avec votre main sur la surface des tuyaux dans l'eau pendant que la pompe fonctionne ; vous sentirez une aspiration lorsque votre main est sur la surface qui fuit. • Vérifiez si la pompe contient de l'air à

l'intérieur et provoque moins de puissance d'aspiration. • Consultez un magasin de piscines dans votre région.

2. Problème : le nettoyeur est lent.

Solution :

- Nettoyez et videz le panier de la pompe et le panier de l'écumoire/du déversoir.

Assurez-vous que le système de filtration est soigneusement nettoyé. Nettoyez les filtres à sable/cartouche de votre pompe de piscine conformément aux

spécifications du fabricant. • Vérifiez que la tête du nettoyeur n'est

pas obstruée (voir la figure 1). • Vérifiez que les orifices de sortie du repose-pied ne

sont pas obstrués (voir la figure 2). • Inspectez la vanne du régulateur et éliminez toute

accumulation de débris (voir la figure 3). • Vérifiez si le bouton du régulateur tourne trop dans le sens « - », ce qui réduit la puissance du nettoyeur. Tournez-le dans le sens « + » jusqu'à ce que le

nettoyeur fonctionne bien (voir la figure 4b). • Vérifiez si le régulateur est

hors d'eau et que de l'air circule à l'intérieur. • Vérifiez que le diaphragme du nettoyeur n'est pas obstrué ou endommagé, qu'il n'est pas desserré du pôle intérieur ou que le pôle intérieur n'est pas endommagé (voir les figures 5 et 6). Veuillez noter que l'anneau élastique doit être fixé sur le diaphragme. Français Si vous devez vérifier l'état du diaphragme et du pôle intérieur, veuillez vérifier le processus d'ASSEMBLAGE DU DIAPHRAGME dans les

instructions pour démonter cette pièce du corps. • Vérifiez si le diaphragme atteint sa

durée de vie. Changez le diaphragme. • Assurez-vous que le tapis est assemblé au bon endroit sur le repose-pied, comme le montre l'image et peut se déplacer librement

autour du repose-pied. (Voir Figure 8) • Vérifiez si les tuyaux sont obstrués ou fuient. Pour les fuites, vous pouvez vérifier avec votre main sur la surface des tuyaux dans l'eau pendant que la pompe fonctionne, vous sentirez une aspiration lorsque votre main est sur la surface qui fuit. • Vérifiez l'usure du tapis. Veuillez noter que si le tapis est déchiré dans ces positions, le fonctionnement est correct. (Voir Figure 9) • Vérifiez si la pompe contient de l'air à l'intérieur et

provoque moins de puissance d'aspiration. • Consultez un magasin de piscines dans votre région.

1. Problème : l'aspirateur reste coincé sur les marches.

Solution:

- Réglez les jets de retour vers la zone problématique pour guider le nettoyeur loin des marches. • Vérifiez que la longueur

du tuyau est appropriée. • Assurez-

vous que le nettoyeur est bien au ras du fond de la piscine. Ajustez la position du poids du tuyau si nécessaire. Cette opération doit être effectuée

dans la partie la plus profonde de la piscine. • Augmentez ou

diminuez le débit de votre nettoyeur via le régulateur. • Vérifiez l'usure du tapis. Veuillez

noter que si le tapis est déchiré dans ces positions, le fonctionnement est correct. (Voir Figure 9)

1. Problème : le nettoyeur se déplace selon un schéma répétitif.

Solution:

- Réglez les jets de retour vers le bas.

Vérifiez que la longueur du tuyau est

correcte. • Assurez-vous que le nettoyeur est bien au ras du fond de la piscine. Ajustez la position du poids du tuyau si

nécessaire. • Cette opération doit être effectuée dans la partie la plus

profonde de la piscine. • Retirez ou ajoutez une section de tuyau.

- Inspectez la vanne de régulation et éliminez toute accumulation de débris. • Vérifiez que

les sections du tuyau sont droites ; si ce n'est pas le cas, posez le tuyau en ligne droite au soleil pour détendre la mémoire. • Tournez chaque section de

tuyau d'un demi-tour à chaque point de connexion. • Assurez-vous que la roue située

en haut de la tête de nettoyage tourne librement.

1. Problème : Le nettoyeur sort de la piscine et aspire de l'air.

Solution:

• Assurez-vous qu'une vanne est installée dans l'écumoire/le barrage.
• Inspectez la vanne de régulation et éliminez toute accumulation de débris. • Vérifiez que la longueur du tuyau est appropriée.

- Assurez-vous que le nettoyeur est bien au ras du fond de la piscine. Ajustez la position du poids du tuyau si nécessaire. Cette opération doit être effectuée dans la partie la plus profonde de la piscine.

1. Problème : le tuyau du nettoyeur s'emmêle.

Solution:

• Assurez-vous que la roue située sur le dessus du corps du nettoyeur tourne librement et qu'elle est bien vissée. Vérifiez que les sections du tuyau sont droites ; si ce n'est pas le cas, posez le tuyau en ligne droite au soleil pour détendre la mémoire. Il se peut qu'il y ait trop de sections de tuyau pour votre piscine. Essayez de retirer une section. Inspectez la vanne de régulation et rincez toute accumulation de débris.
• Problème : le nettoyeur ne quitte pas le bord ou le rebord de la piscine.

Solution :

Utilisez les jets de retour pour déplacer

l'aspirateur. Ajustez le

poids du tuyau. Essayez de diminuer le débit de votre aspirateur via le régulateur. Une aspiration plus faible permettra à l'aspirateur de se déplacer plus librement.

1. Problème : le nettoyant laisse des taches.

Solution :

• Assurez-vous que la roue située au-dessus du corps du nettoyeur tourne librement et est bien vissée. Réglez les jets de retour vers le bas. Vérifiez que la longueur du tuyau est appropriée.

Assurez-vous que le nettoyeur est bien au ras du fond de la piscine. Ajustez la position du poids du tuyau si nécessaire. Cette opération doit être effectuée dans la partie la plus profonde

de la piscine. Vérifiez que les sections du tuyau sont droites ; si ce n'est pas le cas, posez le tuyau en ligne droite au soleil pour détendre la mémoire.

1. Problème : le nettoyant colle aux murs et aux sols.

Solution :

• Assurez-vous qu'une vanne est installée dans l'écumoire/le barrage.
• Inspectez la vanne de régulation et éliminez toute accumulation de débris. • Vérifiez l'usure du tapis. Veuillez noter que si le tapis est déchiré dans ces positions, le fonctionnement est correct. (Voir Figure 9) • Essayez d'augmenter ou de diminuer le débit de votre nettoyeur via le régulateur.
• Problème : le nettoyeur ne repose pas à plat sur le fond.

Solution :

- Assurez-vous qu'une vanne est installée dans l'écumoire/le barrage.

- Inspectez la vanne de régulation et éliminez toute accumulation de débris.

Assurez-vous que la roue située au-dessus du corps de l'aspirateur tourne librement et est bien vissée. • Réglez les jets de retour vers le bas. • Vérifiez que

la longueur du tuyau est correcte.

- Assurez-vous que le nettoyeur est bien au ras du fond de la piscine. Ajustez la position du poids du tuyau si nécessaire. Cette opération doit être effectuée dans la partie la plus profonde de la piscine.

1. Problème : Des bulles d'air sont visibles dans les jets de retour.

Solution : •

Assurez-vous que le tuyau du nettoyeur est bien serré.

Assurez-vous que la tête du nettoyeur n'est pas retirée de l'eau pendant que la pompe fonctionne. • Assurez-

vous que les tuyaux ne sont pas endommagés.

Assurez-vous que la vanne de régulation est sous l'eau.

Modèle	PAC11
Puissance de la pompe de piscine	≥ 550 W
Couleur	Bleu et blanc
Taille du produit	525*453,5*430 mm
