Poolreiniger mit Saugfunktion

MODELL: PAC11

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der

Montage 1. Führen Sie die Montage nur gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.

1. Tragen Sie während der Montage eine ANSI-geprüfte Schutzbrille und strapazierfähige Arbeitshandschuhe.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
4. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.

6. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die den Pool-Saugreiniger sicher tragen kann.

7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie.

Vorsichtsmaßnahmen

treffen 1. NICHT AUF DIESEM GEGENSTAND SITZEN ODER STEHEN.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich in seiner Nähe aufzuhalten.
2. Überschreiten Sie nicht die angegebene Gewichtskapazität.

3. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einen voll beladenen Saugpool sicher tragen kann Reiniger.

4. Nur bestimmungsgemäß verwenden.

5. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

TEILELISTE

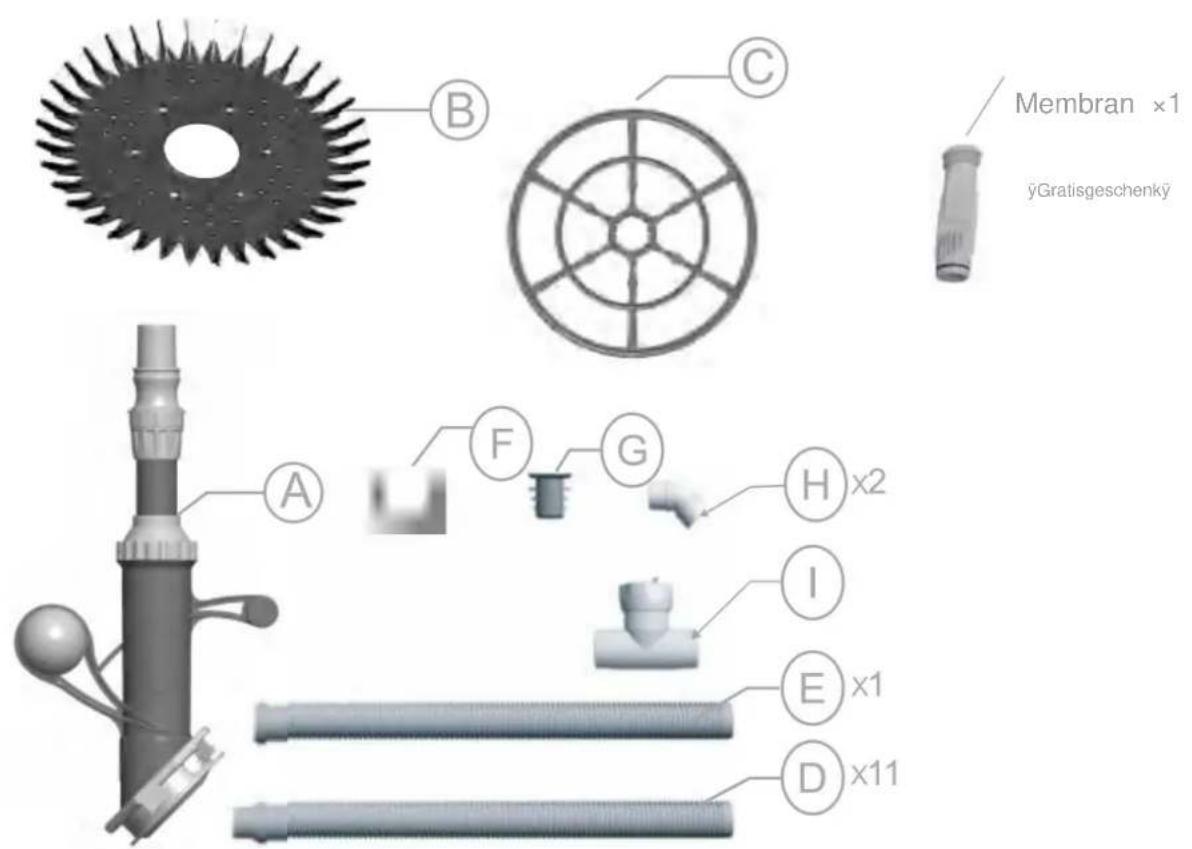

Membran x1 yGratisgeschenky A B C F G H x2 I E x1 D x11

MONTAGESTRITT

Richtlinien zum Ersetzen der Membran

Den Saugpool zusammenbauen Reinigungskopf

Montageschritte des Saugpoolreinigers

1 Befestigen Sie Teil „B“ an Teil „A“

Befestigen Sie Teil „C“ an Teil „A“ und stellen Sie sicher, dass sich das Rad „C“ frei drehen kann

3 PUMP Schalten Sie die Pumpe Ihres Pools aus. Wenn Ihr Pool mit einem Vakuumstopfen ausgestattet ist, befolgen Sie die Anweisungen No 5. Wenn nicht, fahren Sie direkt mit den Anweisur No 6 fort.

Schließen Sie das Teil „G“ an Ihren Vakuumstecker an. Schließen Sie den Reg „“ an das Teil „G“ an. Achten Sie darauf, dass der Pfeil unter dem Regler auf Vakuumstecker zeigt. Gehen Sie jetzt direkt zu Anleitung № 8.

5

Entfernen Sie den oberen Deckel und der enKorb Ihres Wandskimmers.

Montieren Sie die beiden Winkelstücke „H“ an den Regler „I“. Stecken Sie den Aufsatz „G“ nach unten zeigend auf den Regler. Achten Sie darauf, dass der Pfeil unter dem Regler zum Skimm

7

Verbinden Sie die Rohrabschnitte zeigtteinander und beenden Sie mit Abschnitt „E“.

8

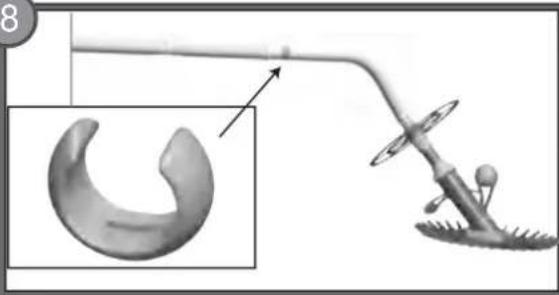

Platzieren Sie das Gewicht „F“ am Ende des ersten Rohrabschnitts und verbinden Sie die Rohrbaugruppe mit dem Reiniger.

Füllen Sie die Rohrabschnitte mit Wasser, um die Luft zu entferne Taschen.

Wenn Ihr Regler an einen Wandskimmer angeschlossen ist, führen Sie den Schlauch durch die Vorderseite Ihres Skimmers und schließen Sie ihn an den Winkelanschluss an.

11

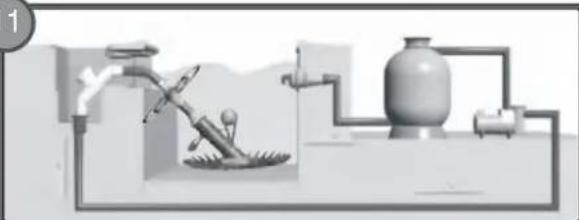

Passen Sie Ihr Filtersystem an die Vakuumeinstellung an. Es ist eine Pumpe mit mindestens 3/4 PS (6,5 m³/h) erforderlich. Der Wasserduro darf 12 m³/h nicht überschreiten.

12

12 PUMP

Schalten Sie die Pumpe ein und entspannen Sie sich, während Ihr Reiniger Ihren Pool reinigt.

13

Sie können die Leistung Ihres Reinigers regulieren, indem Sie den Knopf des Reglers „I“ wie gezeigt drehen.

Wenn der Reiniger zu weit nach vorne geneigt ist Wenn während des Betriebs die Neigung des Rohres nach hinten oder oben abnimmt, kann dies durch Verschieben des Gewichts „F“ entlang des Rohrabschnitt korrigiert werden, wie in der Zeichnung gezeigt.

MEMBRANMONTAGE

1

Die Abdeckstange mit dem Ra vom Korpus abschrauben.

2

Ziehen Sie die Membran und den Innenpol vom Körper ab.

3

SCHRITT 3:
Ziehen Sie die Membran vom Innenpol ab.

4

SCHRITT 4:SCHRITT 2:SCHRIT
Anschließend die neue Membrane auf den Innenpol schieben.

5 Setzen Sie die Membran mit dem Innenpol wieder in den Körper ein.

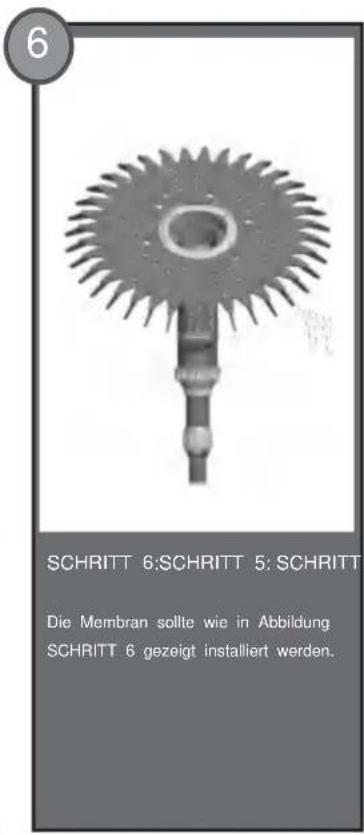

SCHRITT 6:SCHRITT 5: SCHRITT Die Membran sollte wie in Abbildung SCHRITT 6 gezeigt installiert werden.

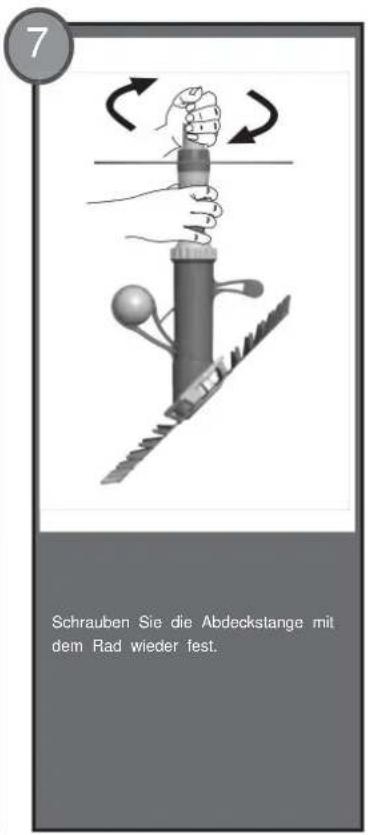

7 Schrauben Sie die Abdeckstange mit dem Rad wieder fest.

HINWEIS: Bitte ersetzen Sie die Membran rechtzeitig nach 200 Betriebsstunden.

FEHLERBEHEBUNG

1. Problem: Der Reiniger bewegt sich zunächst nicht, aber die Schläuche zittern.

Lösung:

- Reinigen und leeren Sie den Pumpenkorb und den leeren Skimmer/Wehrkorb. • Stellen

Sie sicher, dass das Filtersystem gründlich gereinigt ist. Reinigen Sie die Sand-/Kartuschenfilter Ihrer Poolpumpe gemäß den Herstellerangaben. • Prüfen Sie

den Reinigungskopf auf Verstopfungen (siehe Abbildung 1). • Prüfen

Sie die Auslasslöcher am Fußpolster auf Verstopfungen (siehe Abbildung 2). •

Prüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg (siehe Abbildung

3). • Prüfen Sie, ob die Pumpenleistung zu groß ist. Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu verringern, und stellen Sie den Regler ein, indem Sie den Knopf langsam in Richtung „“ drehen, bis der Reiniger gut läuft (siehe

Abbildung 4a). • Prüfen Sie, ob die Reinigermembran blockiert oder beschädigt ist oder sich vom Innenpol gelöst hat oder ob der Innenpol beschädigt ist (siehe Abbildung 5 und Abbildung 6). Bitte beachten Sie, dass der Sprengring an der Membran befestigt sein muss. Wenn Sie den Zustand der Membran und des Innenpols prüfen müssen, lesen Sie bitte den Abschnitt MEMBRANMONTAGE in der Anleitung zum Abnehmen dieses Teils vom Körper. • Achten Sie darauf,

dass die gebogenen Enden der Matte nach oben zeigen. Auf der Oberseite finden Sie „TOP“. (Siehe Abbildung 7) • Achten Sie darauf, dass die Matte wie in der Abbildung gezeigt an der richtigen Stelle auf dem Fußpolster montiert ist und sich frei auf dem Fußpolster bewegen kann. (Siehe

Abbildung 8) • Prüfen Sie, ob die Schläuche verstopft oder undicht sind. Auf Undichtigkeiten können Sie mit Ihrer Hand auf der Oberfläche der Schläuche im Wasser prüfen, während die Pumpe läuft; Sie werden einen Sog spüren, wenn Ihre Hand auf der undichten

Oberfläche liegt. • Prüfen Sie, ob sich Luft im Inneren der Pumpe befindet und diese weniger Saugkraft hat. • Wenden Sie sich an ein Poolgeschäft in Ihrer Nähe.

2. Problem: Der Reiniger ist träge.

Lösung:

- Reinigen und leeren Sie den Pumpenkorb und den Skimmer-/Wehrkorb. • Stellen

Sie sicher, dass das Filtersystem gründlich gereinigt ist. Reinigen Sie die Sand-/Kartuschenfilter Ihrer Poolpumpe gemäß den Herstellerangaben. • Prüfen Sie

den Reinigungskopf auf Verstopfungen (siehe Abbildung 1). • Prüfen

Sie die Auslasslöcher auf der Fußplatte auf Verstopfungen (siehe Abbildung 2).

Prüfen Sie das Regelventil und spülen Sie eventuelle Schmutzansammlungen weg (siehe Abbildung

3). • Prüfen Sie, ob sich der Reglerknopf zu weit in Richtung „-“ dreht, wodurch der Reiniger weniger Leistung erhält. Drehen Sie in Richtung „+“, bis der Reiniger gut läuft (siehe Abbildung 4b). • Prüfen Sie, ob sich der Regler außerhalb des Wassers befindet und Luft hineinströmt. •

Prüfen Sie, ob die Reinigungsmembran nicht blockiert oder beschädigt ist, sich von der Innenstange gelöst hat oder die Innenstange beschädigt ist (siehe Abbildung 5 und Abbildung 6). Bitte beachten Sie, dass der Sprengring an der Membran befestigt sein muss. Wenn Sie den Zustand der Membran und des Innenpols prüfen müssen, lesen Sie bitte den Abschnitt MEMBRANMONTAGE in der Anleitung zum Abnehmen dieses Teils vom Körper. • Prüfen Sie, ob die

Membran das Ende ihrer Lebensdauer erreicht hat. Wechseln Sie die Membran. •

Vergewissern Sie sich, dass die Matte an der richtigen Stelle auf dem Fußpolster montiert ist, wie in der Abbildung gezeigt, und sich frei um das Fußpolster bewegen kann. (Siehe

Abbildung 8) • Prüfen Sie, ob die Schläuche verstopft oder undicht sind. Auf Undichtigkeiten können Sie mit Ihrer Hand auf der Oberfläche der Schläuche im Wasser prüfen, während die Pumpe läuft. Sie werden einen Sog spüren, wenn Ihre Hand auf der undichten Oberfläche liegt. • Prüfen Sie die Matte auf Verschleiß. Bitte beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen ist. (Siehe Abbildung 9) • Prüfen Sie, ob sich Luft im Inneren der Pumpe befindet und diese weniger Saugleistung hat. • Wenden Sie sich an ein Poolgeschäft in Ihrer Nähe.

3. Problem: Der Reiniger bleibt auf Stufen hängen.

Lösung:

- Richten Sie die Rücklaufdüsen auf den Problembereich aus, um den Reiniger von den Stufen wegzuleiten. • Überprüfen

Sie die richtige Schlauchlänge. •

Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an.

Dies sollte am tiefsten Teil des Pools erfolgen. • Erhöhen oder

verringern Sie den Durchfluss zu Ihrem Reiniger über den Regler. • Überprüfen Sie die

Matte auf Verschleiß. Bitte beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen ist. (Siehe Abbildung 9)

4. Problem: Der Reiniger bewegt sich in einem sich wiederholenden Muster.

Lösung:

• Stellen Sie die Rücklaufdüsen nach unten ein.
• Überprüfen Sie die richtige Schlauchlänge.
• Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an.

Dies sollte am tiefsten Teil des Pools erfolgen. • Entfernen oder fügen Sie einen

Schlauchabschnitt hinzu.

- Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

Prüfen Sie, ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memory zu entspannen. • Drehen Sie jeden Schlauchabschnitt an jedem Verbindungspunkt

eine halbe Umdrehung. • Stellen Sie sicher, dass sich das Rad oben am Reinigungskopf frei dreht.

5. Problem: Reiniger steigt aus dem Pool und saugt Luft an.

Lösung:

• Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.
• Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.
• Überprüfen Sie die richtige

Schlauchlänge. • Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an. Dies sollte am tiefsten Teil des Pools erfolgen.

6. Problem: Der Reinigungsschlauch verheddert sich.

Lösung:

• Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Überprüfen Sie,
  ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memory zu entspannen.
  Möglicherweise sind zu viele Schlauchabschnitte für Ihren Pool vorhanden. Versuchen Sie, einen Abschnitt
  zu entfernen. • Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

7. Problem: Der Reiniger verlässt den Rand oder die Kante des Pools nicht.

Lösung:

- Verwenden Sie Rücklaufdüsen, um den Reiniger

zu bewegen. • Passen Sie das

Schlauchgewicht an. • Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu verringern. Bei geringerer Saugkraft kann sich der Reiniger freier bewegen.

8. Problem: Reiniger hinterlässt Flecken.

Lösung:

- Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Stellen Sie die Rücklaufdüsen nach unten ein. •

Überprüfen Sie die richtige

Schlauchlänge. • Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an. Dies sollte am tiefsten Teil des Pools

erfolgen. • Überprüfen Sie, ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memor

9. Problem: Reiniger bleibt an Wänden und Böden kleben.

Lösung:

- Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.

- Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

Überprüfen Sie die Matte auf Verschleiß. Beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen ist. (Siehe Abbildung 9) • Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu erhöhen oder zu verringern.

10. Problem: Der Reiniger liegt nicht flach auf dem Boden.

Lösung:

- Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.

- Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

- Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Stellen Sie die Rücklaufdüsen nach unten ein. •

Überprüfen Sie die richtige Schlauchlänge.

- Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an. Dies sollte an der tiefsten Stelle des Pools erfolgen.

11. Problem: In den Rücklaufdüsen sind Luftblasen erkennbar.

Lösung: •

Stellen Sie sicher, dass der Reinigungsschlauch fest montiert ist.

Stellen Sie sicher, dass der Reinigungskopf bei laufender Pumpe nicht aus dem Wasser genommen wird. • Stellen Sie sicher, dass die Schläuche nicht beschädigt sind. •

Stellen Sie sicher, dass sich das Regelventil unter Wasser befindet.

Abbildung 3 Abbildung 4aAbbildung 2Abbildung 1

Abbildung 5 Abbildung 4b Abbildung 6

Abbildung 8 Abbildung 9

Modell	PAC11
Leistung der Schwimmbadpumpe	550 W
Farbe	Blau und Weiß
Produktgröße	525 x 453,5 x 430 mm

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert nach

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Viot Gewicht

Figuur 11

PRODUCTPARAMETER

Bild 5Figur 4b Bild 6 Bild 7
