GEBRUIKSAANWIJZING PAC11 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij

montage 1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren.

1. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
2. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
3. Houd omstanders uit de buurt tijdens de montage.
4. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
5. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.
6. Monteer het apparaat op een vlak, egaal, hard en glad oppervlak dat de Suction Pool Cleaner veilig kan dragen.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleegt u het montageschema van deze handleiding.

Pak alle onderdelen uit en scheid ze in een schone werkruimte.

Neem

voorzorgsmaatregelen 1. GA NIET OP DIT ITEM ZITTEN OF STAAN.

1. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit item spelen.
2. Overschrijd het aangegeven draagvermogen niet.
3. Gebruik het alleen op een vlak, egaal, hard en glad oppervlak dat een volledig gevuld zuigzwembad veilig kan dragen Schoner.
4. Gebruik het product alleen zoals bedoeld.
5. Controleer het apparaat voor elk gebruik. Gebruik het niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

Richtlijnen voor het vervangen van het membraan

Monteer het zuigbad hoofd van de schoonmaker

Montagestappen van de zuigzwembadreiniger

1 Bevestig onderdeel "B" aan onderdeel "A"

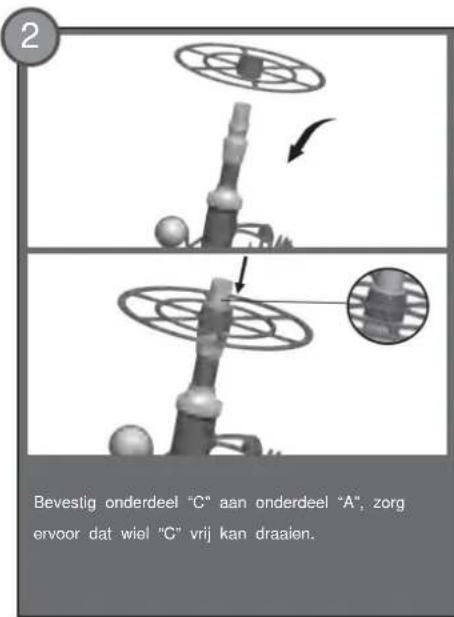

Bevestig onderdeel "C" aan onderdeel "A", zorg ervoor dat wiel "C" vrij kan draaien.

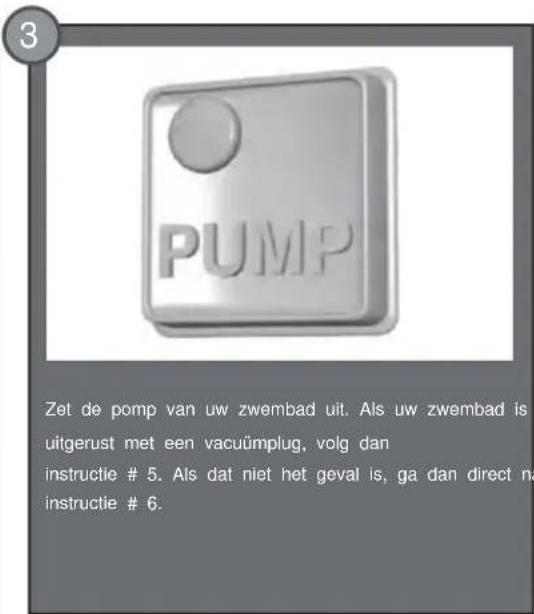

3 PUMP Zet de pomp van uw zwembad uit. Als uw zwembad is uitgerust met een vacuumplug, volg dan instructie # 5. Als dat niet het geval is, ga dan direct na instructie # 6.

Sluit het onderdeel "G" aan op uw Vac-stekker. Sluit de regelaar "I" op het onderdeel "G". Zorg ervoor dat de pijl onder de regelaar na vac-stekker wijst. GA nu direct naar instructie # 8.

5

amerwijder het bovendeksel en het deandje van uw wandskimmer.

Monteer de twee elleboogconnectoren "H" op de regelaar "I". Plaats de bevestiging "G" naar be gericht en vervolgens de regelaar. Zorg ervoor dat de pijl onder de regelaar naar de skimmer

7

echerbind de buisdelen "D" met istelkaar en eindig met deel "E".

8

Plaats het gewicht "F" aan het uiteinde van het eerste buisgedeelte en sluit de buisconstructie aan op de stofzuige

Vul de buisdelen met water on de lucht te verwijderen zakken.

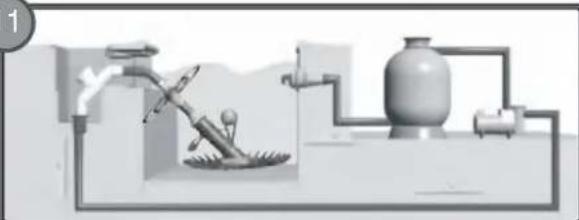

Als uw regelaar is aangesloten op een wandskimmer, leidt u de slang door de voorkant van uw skimmer en sluit u deze aan o elleboogconnector.

11

Stel uw filtratiesysteem in op de vacuüminstelling. Een pomp ten minste 3/4 pk (6,5 m³/u) is vereist. De waterstroom mag groter zijn dan 12 m³/u.

12

12 PUMP

anZet de pomp aan en ontspan etterwijl uw zwembadreiniger uw zwembad schoonmaakt.

13

U kunt het vermogen van uw reiniger aanpassen door aan de knop van de regelaar "I" te draaien zoals afgebeeld.

Als de reiniger te ver naar voren leunt of achteruit tijdens de werking, dit kan worden gecorrigeerd door het gewicht "F" langs het buisgedeelte te verplaatsen zoals aangegeven in de tekening.

MEMBRAAN MONTAGE

1

Schroef de afdekstang met het wiel los van de behuizing.

2

Trek het membraan en de binnenste pool uit het lichaam.

3

STAP 3:
Trek het membraan van de binnenste pool.

4

STAP 4:STAP 2:STAP
Duw vervolgens het nieuwe membraan op de binnenste pool.

5 Plaats het membraan met de binnenpool terug in het lichaam.

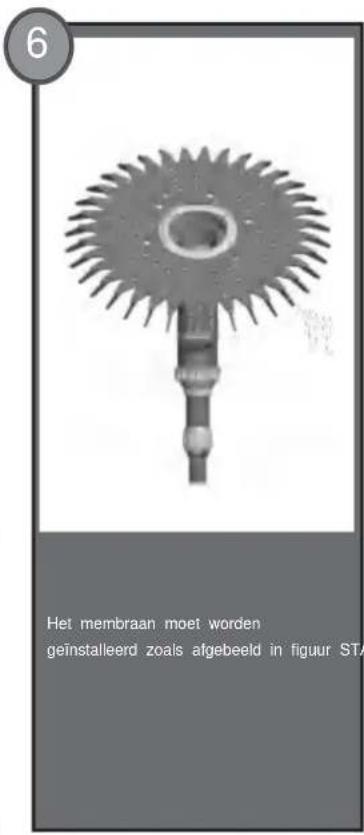

6 Het membraan moet worden geinstalleerd zoals afgebeeld in figuur STA

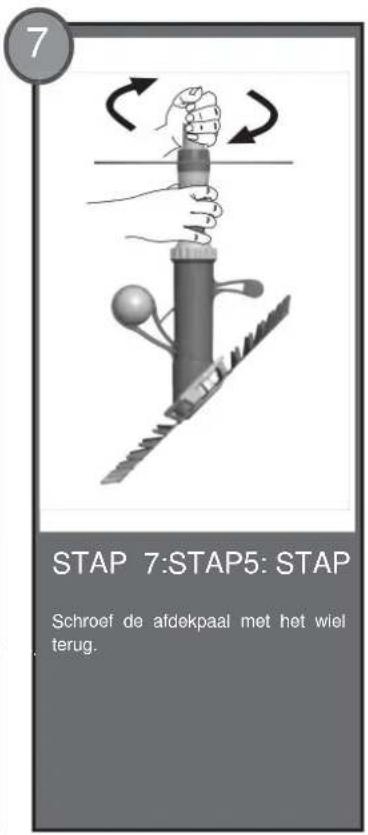

7 STAP 7:STAP5: STAP Schroef de afdekpaal met het wiel terug.

OPMERKING: Vervang het membraan tijdig wanneer het apparaat 200 uur is gebruikt.

PROBLEMEN OPLOSSEN

1. Probleem: De reiniger beweegt in het begin niet, maar de slangen trillen.

Oplossing:

- Reinig en leeg de pompmand en de lege skimmer/stuwmand. • Zorg ervoor dat het

filtratiesysteem grondig wordt gereinigd. Reinig zand-/patroonfilters op uw zwembadpomp volgens de specificaties van de fabrikant.

Controleer de reinigingskop op

verstoppingen. (Zie afbeelding 1) • Controleer de uitlaatgaten op de

voetplaat op verstoppingen. (Zie afbeelding 2) • Inspecteer de regelklep en spoel

eventuele ophopingen van vuil weg. (Zie afbeelding 3) • Controleer of het pompvermogen te groot is;

probeer de stroom naar uw reiniger via de regelaar te verminderen en pas de regelaar aan door de knop langzaam naar de "-" richting te draaien totdat de reiniger goed werkt. (Zie afbeelding 4a) • Controleer of het membraan van de reiniger niet is geblokkeerd

of beschadigd, of los is geraakt van de binnenste paal, of dat de binnenste paal is beschadigd. (Zie afbeelding 5 en afbeelding 6) Let op dat de borgring op het membraan moet worden bevestigd. Als u de status van het membraan en de binnenste paal moet controleren, controleer dan het DIAPHRAGM ASSEMBLY-proces in de instructie om dit onderdeel van het lichaam te demonteren. • Zorg ervoor dat de gebogen uiteinden van de mat naar boven wijzen. U vindt "TOP" aan de

bovenkant. (Zie afbeelding 7) • Zorg ervoor dat de mat op de juiste plaats op de voetplaat is gemonteerd zoals op de afbeelding te zien is en dat deze vrij rond de voetplaat kan bewegen. (Zie afbeelding 8) • Controleer of de slangen verstopt zijn of lekken. Voor lekkage kunt u met uw hand op het oppervlak van

de slangen in het water controleren terwijl de pomp draait; u zult zuiging voelen wanneer uw hand op het lekkende oppervlak ligt. • Controleer of er lucht in de pomp zit en of deze minder zuigkracht veroorzaakt. • Raadpleeg een zwembadwinkel in uw omgeving.

2. Probleem: De reiniger is traag.

Oplossing:

- Reinig en leeg de pompmand en de skimmer/stuwmand. • Zorg ervoor dat het filtratiesysteem grondig wordt gereinigd. Reinig zand-/patroonfilters op uw zwembadpomp volgens de specificaties van de fabrikant. • Controleer de reinigingskop op verstoppingen. (Zie afbeelding 1) • Controleer de uitlaatgaten op de voetplaat op verstoppingen. (Zie afbeelding 2) • Inspecteer de regelklep en spoel eventuele ophopingen van vuil weg. (Zie afbeelding 3) • Controleer of de regelknop te ver naar de "-" richting draait, waardoor de reiniger minder vermogen krijgt. Draai naar de "+" richting totdat de reiniger goed werkt. (Zie afbeelding 4b) • Controleer of de regelaar geen water meer bevat met lucht erin. •

Controleer of het membraan van de reiniger niet is geblokkeerd of beschadigd,

los is van de binnenste paal of dat de binnenste paal is beschadigd. (Zie afbeelding 5 en afbeelding 6) Let op dat de borgring op het membraan moet worden bevestigd. Als u het membraan en de status van de binnenste pool moet controleren, controleer dan het DIAPHRAGM ASSEMBLY-proces in de instructie om dit onderdeel van de behuizing te demonteren. • Controleer of het membraan zijn levensduur heeft bereikt. Vervang het membraan. • Zorg ervoor dat de mat op de

juiste plaats op de voetplaat is gemonteerd, zoals de afbeelding laat zien en vrij rond de

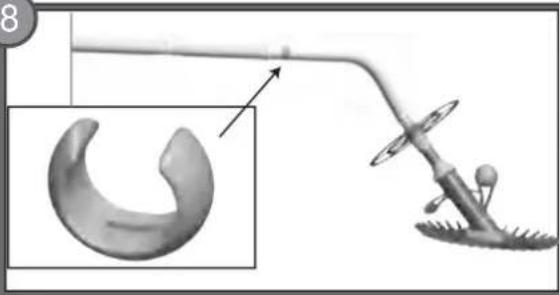

voetplaat kan bewegen. (Zie afbeelding 8) • Controleer of de slangen verstopt zijn of lekken. Voor lekkage kunt u met uw hand op het oppervlak van de slangen in het water

controlleren terwijl de pomp draait, u zult zuiging voelen wanneer uw hand op het lekkende oppervlak ligt. • Controleer de mat op slijtage. Houd er rekening mee dat als de mat in deze posities is gescheurd, de werking in orde is. (Zie afbeelding 9) • Controleer of er lucht in de pomp zit en minder zuigkracht veroorzaakt. • Raadpleeg een zwembadwinkel in uw omgeving.

3. Probleem: De reiniger blijft vastzitten op de treden.

Oplossing:

- Pas de retourstralen aan naar het probleemgebied om de reiniger weg te leiden van de treden. • Controleer de juiste slangengte. • Zorg ervoor dat

de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad. • Verhoog of verlaag de

stroom naar uw reiniger via de regelaar. • Controleer de mat op slijtage. Houd er rekening mee dat als de mat in deze posities is gescheurd, de werking in orde is. (Zie afbeelding 9)

4. Probleem: De schoonmaakster reist in een repetitief patroon.

Oplossing:

- Stel de retourjets naar beneden bij.

Controleer de juiste slanglengte.

Zorg ervoor dat de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. • Dit moet worden gedaan op het diepste punt van het zwembad.

- Verwijder of voeg een slangsectie toe.

- Controleer de regelklep en spoel eventuele opgehoopte vuilresten weg. • Controleer of de slangdelen recht zijn. Als dat niet het geval is, leg de slang dan in een rechte lijn in de zon om het geheugen te ontspannen. • Draai elk slangdeel een halve slag bij elk aansluitpunt. • Zorg ervoor dat het wiel bovenop de reinigingskop vrij kan draaien.

5. Probleem: De reiniger klimt uit het zwembad en zuigt lucht aan.

Oplossing:

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.
• Controleer de regelklep en spoel alle opgehoopt vuil weg. • Controleer de juiste slanglengte.
  • Zorg ervoor dat de reiniger gelijk ligt

met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad.

6. Probleem: De slang van de stofzuiger zit in de knoop.

Oplossing:

• Zorg ervoor dat het wiel bovenop de Cleaner body vrij draait en stevig is vastgeschroefd. • Controleer of de slangdelen recht zijn;
  als dat niet het geval is, leg de slang dan in een rechte lijn in de zon om het geheugen te ontspannen. • Er zijn mogelijk te veel slangdelen voor uw zwembad.
  Probeer een deel te verwijderen. • Inspecteer de regelklep en spoel eventuele ophopingen van vuil weg.

7. Probleem: De reiniger komt niet van de rand van het zwembad af.

Oplossing:

• Gebruik retourstralen om de reiniger te verplaatsen.
  • Pas het gewicht van de slang
  aan. • Probeer de stroom naar uw reiniger via de regelaar te verminderen. Minder zuigkracht zorgt ervoor dat de reiniger vrijer kan bewegen.

8. Probleem: De reiniger laat vlekken achter.

Oplossing:

- Zorg ervoor dat het wiel bovenop de Cleaner body vrij draait en stevig is vastgeschroefd. • Stel de retourjets naar beneden af. •

Controleer de juiste slanglengte. • Zorg

ervoor dat de cleaner gelijk ligt met de

bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad. •

Controleer of de slangdelen recht zijn; als dat niet het geval is,

leg de slang dan in een rechte lijn in de zon om de herinnering te ontspannen.

9. Probleem: Schoonmaakmiddel blijft aan muren en vloeren plakken.

Oplossing:

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.
• Controleer de regelklep en spoel alle opgehoopt vuil weg. • Controleer de mat op slijtage.

Let op: als de mat in deze posities gescheurd is, is de werking in orde. (Zie afbeelding 9) • Probeer de stroom naar uw reiniger via de regelaar te verhogen of te verlagen.

10.Probleem: De reiniger staat niet plat op de bodem.

Oplossing:

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.
• Controleer de regelklep en spoel eventuele opgehoopte vuilresten weg. • Zorg ervoor dat

het wiel bovenop de reinigingsbehuizing vrij kan draaien en stevig is vastgeschroefd. • Stel de retourstralen naar beneden af. •

Controleer of de slang de juiste lengte heeft.

- Zorg ervoor dat de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad.

11. Probleem: Er zijn luchtbellen zichtbaar in de retourjets.

Oplossing:

- Zorg ervoor dat de reinigingsslang goed vastzit. • Zorg ervoor dat de reinigingskop niet uit het water wordt gehaald terwijl de pomp draait. • Zorg ervoor dat de slangen niet beschadigd zijn. • Zorg ervoor dat de regelklep onder water staat.

Model	PAC11
Vermogen zwembadpomp	ÿ550W
Kleur	Blauw en Wit
Productgrootte	525*453,5*430mm

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd

naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
