PAC11 - Pooldammsugare Vevor - Gratis bruksanvisning och manual

Produkttyp	Sugande poolrengörare
Märke	Vevor
Modell	PAC11
Mått (L x B x H)	525 x 453,5 x 430 mm
Erforderlig pumpeffekt	≥ 550 W (≥ 3/4 hk, flöde 6,5 m³/h)
Maximalt vattenflöde	12 m³/h
Färg	Blå och vit
Huvudfunktioner	Automatisk rengöring av poolens botten och väggar, sugning av skräp
Montering	Detaljerade instruktioner medföljer, kräver plan yta och grundläggande verktyg
Rutinunderhåll	Rengöring av pump- och skummaskorgar, byte av membran var 200:e timme
Utbytbara delar	Membran, matta, slangar, regulator, vikt
Medföljande tillbehör	Slangar, regulator, vikt, vinkelkopplingar, adapter för skummare
Säkerhet	Sitt eller stå inte på enheten, låt inte barn leka med den, använd skyddsglasögon och handskar vid montering
Felsökning	Fullständig guide för vanliga problem (stillasittande, långsamhet, fastkörning, etc.)
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis finns online
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina

Vanliga frågor - PAC11 Vevor

Vad gör jag om poolrengöraren inte rör sig vid start?

Kontrollera att pump- och skummaskorgarna är rena och tömda. Rengör sand-/patronfiltren. Se till att rengörarens huvud och utloppsöppningarna på fotstödet inte är blockerade. Inspektera regulatorventilen för att avlägsna skräp. Om pumpens effekt är för hög, minska flödet via regulatorn genom att vrida ratten åt «-». Kontrollera även membranets och innerpolens skick.

Hur justerar jag poolrengörarens effekt?

Effekten justeras genom att vrida på regulatorns ratt «I». Riktning «+» ökar flödet, riktning «-» minskar det. Justera gradvis tills optimal rörelse uppnås.

När och hur byter jag membranet?

Byt membranet var 200:e timme eller om det är igensatt eller skadat. För att byta, skruva av stolplocket, ta bort det gamla membranet och tryck sedan in det nya på innerpolen och se till att gummiringen sitter ordentligt fast.

Varför är poolrengöraren långsam?

Det kan bero på blockeringar (korgar, filter, huvud, öppningar), en för låg inställning av regulatorn (vrid åt «+»), ett slitet eller skadat membran, eller läckor i slangarna. Kontrollera även om regulatorn är utanför vattnet.

Hur förhindrar jag att poolrengöraren fastnar på trappor?

Rikta poolens returstrålar mot problemområdet för att guida rengöraren. Se till att slanglängden är lämplig och att rengöraren ligger plant på botten. Justera slangviktens position vid behov, helst i den djupaste delen.

Vad gör jag om slangen trasslar sig?

Kontrollera att hjulet på rengörarens ovansida snurrar fritt och är ordentligt åtdraget. Om slangsektionerna är vridna, lägg slangen rakt i solen för att lossa minnet. Försök ta bort en slangsektion om längden är för stor. Rengör regulatorventilen.

Hur undviker jag luftbubblor i returstrålarna?

Se till att alla slangkopplingar är ordentligt åtdragna och att slangen inte är skadad. Kontrollera att rengörarens huvud förblir nedsänkt under drift och att regulatorventilen är under vatten.

Hur justerar jag slangvikten?

Vikten «F» kan flyttas längs slangsektionen för att korrigera rengörarens balans. Om poolrengöraren lutar för mycket framåt eller bakåt, flytta vikten i motsatt riktning. Utför denna justering i den djupaste delen av poolen.

Vad gör jag om poolrengöraren fastnar på väggar eller botten?

Se till att en ventil är installerad i skummaren. Inspektera och rengör regulatorventilen. Kontrollera slitaget på mattan: en trasig matta på vissa ställen är normalt. Justera flödet via regulatorn genom att öka eller minska effekten.

Vilken pumpeffekt krävs för denna poolrengörare?

En pump på minst 550 W (3/4 hk, flöde 6,5 m³/h) krävs. Vattenflödet får inte överstiga 12 m³/h. Otillräcklig eller överdriven effekt kan påverka funktionen.

BRUKSANVISNING PAC11 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SUGBAGSRENARE

ANVÄNDARMANUAL

MODELL: PAC11

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan leda till allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.

1. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar vid montering.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt dig inte ihop om du är trött eller påverkad av alkohol, droger eller medicin.
5. Produktens funktioner gäller endast för korrekt och färdigmonterade produkter.
6. Montera på en plan, jämn, hård och slät yta som säkert kan stödja Suction Pool Cleaner.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd

försiktighetsåtgärder 1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.

1. Denna produkt är inte en leksak. Låt inte barn leka med eller nära detta föremål.
2. Överskrid inte specificerade viktkapaciteter.
3. Använd endast på en plan, jämn, hård och slät yta som säkert kan stödja en fulladd sugpool Rangöringsmodel.
4. Använd endast på avsett sätt.
5. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

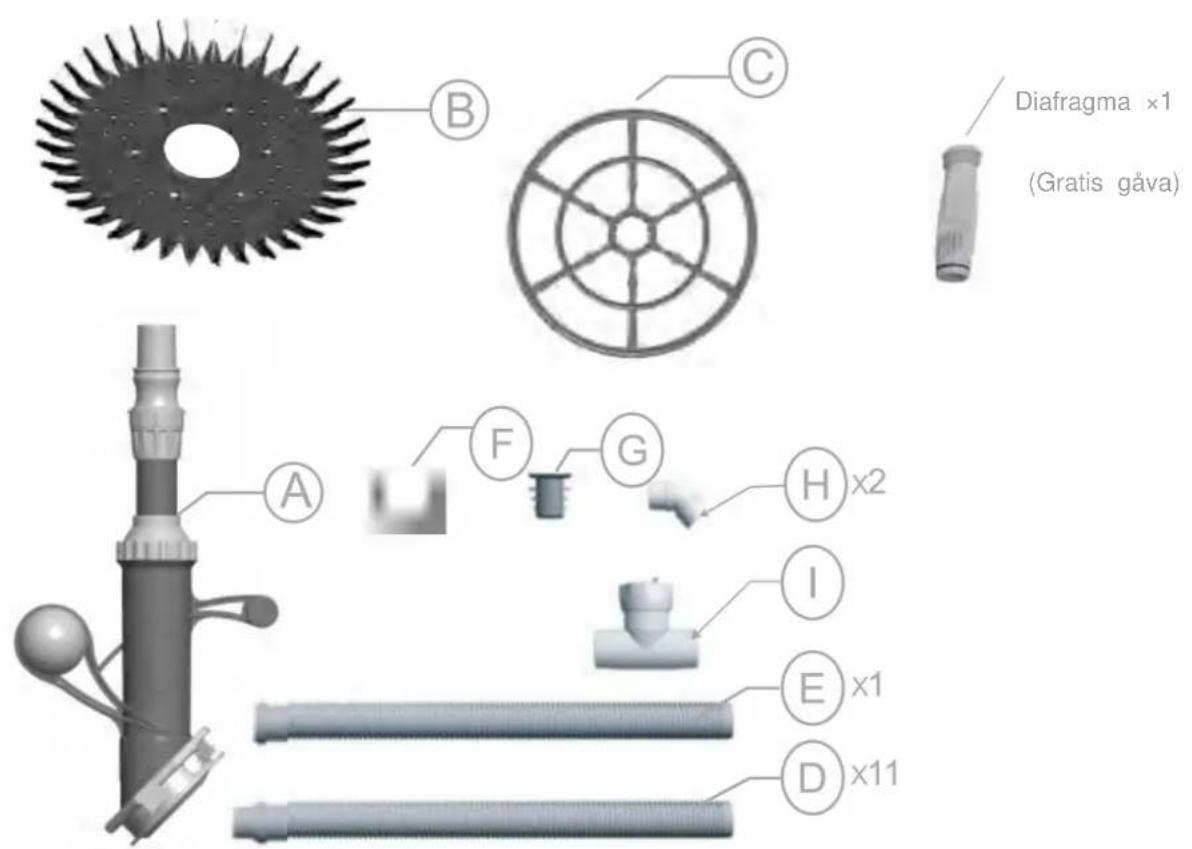

DELLISTA

Riktlinjer för byte av diafragma

Montera sugpoolen städarens huvud

Monteringssteg av sugpoolrengörare

Anslut delen "G" till din Vac-kontakt. Anslut regulatorn "I" till delen "G". Se till att pilen under regulatorn pekar mot sugpluggen. Gå nu direkt till instruktion #8.

5

Ta bort det övre locket och korgen på din väggskimmer.

Montera de två vinkelanslutningarna "H" till regulatorn "I". Sätt i fästet "G" nedåt och sedan regulatorn. Se till att pilen under regulatorn pekar mot skummaren.

7

Koppla ihop rörsektionerna "D" och avsluta med avsnitt "E".

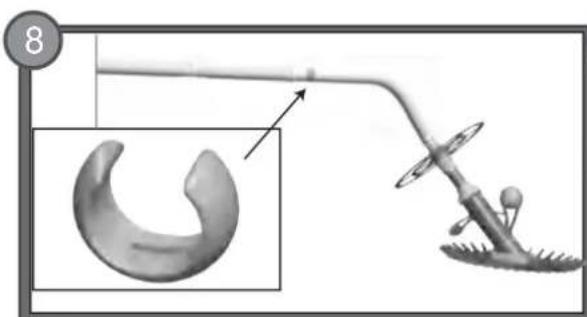

Placera vikten "F" i änden av den första slangsektionen och anslut slangenheten till dammsugaren.

Fyll rörsektionerna med vatten för att eliminera luftfickor.

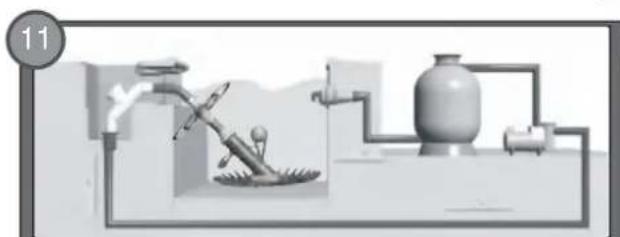

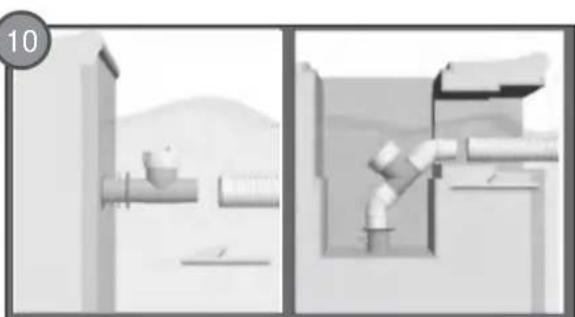

Om din regulator är ansluten till en väggskimmer, för slangen genom framsidan av din skimmer och anslut den till armbågsanslutningen.

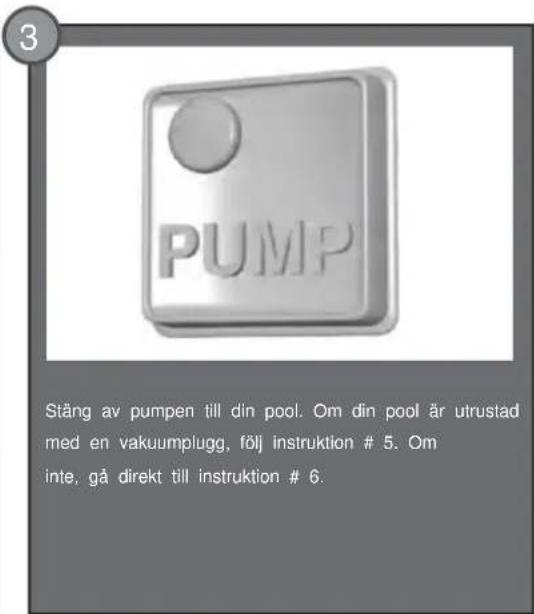

Justera ditt filtreringssystem till vakuuminställningen. En pump på minst 3/4 hästkrafter (6,5 m³/h) krävs. Vattenflödet får inte vara större än 12 m³/h.

Slå på pumpen och slappna av medan din städare rengör din pool.

Du kan justera effekten på din dammsugare genom att vrida på knappen på regulatorn "I" enligt bilderna.

Om städaren lutar för långt framåt eller bakåt under drift, kan detta korrigeras genom att flytta vikten "F" längs rörsektionen enligt ritningen.

MEMBRANMONTERING

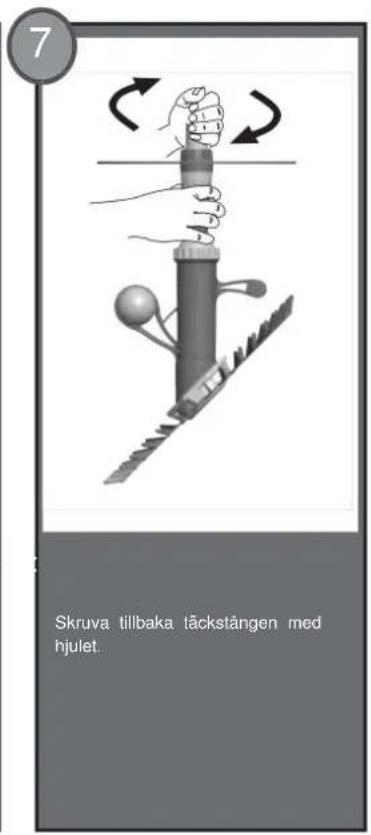

Skruva loss täckstången med hjulet från karossen.

Dra membranet och innerstången från kroppen.

STEG 3: Dra membranet från den inre stolpen.

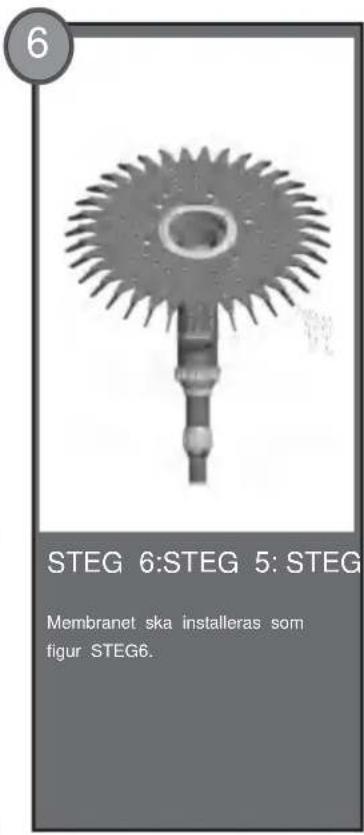

STEG 4: Tryck sedan på det nya membranet på den inre stolpen.

OBSERVERA: Byt ut membranet i tid. Vid användning 200 timmar.

FELSÖKNING

1. Problem: Rengöringen rör sig inte i början men slangarna darrar.

Lösning:

- Rengör och töm pumpkorgen och den tomma skummaren/korgkorgen. • Se till att

filtreringssystemet är noggrant rengjort. Rengör sand/patronfilter på din poolpump enligt tillverkarens specifikationer. • Kontrollera rengöringshuvudet för blockeringar.

(Se figur 1) • Kontrollera utloppshålen på fotplattan för blockeringar.

(Se figur 2) • Inspektera regulatorventilen och spola bort skräp som ansamlats.

(Se figur 3) • Kontrollera om pumpeffekten är för stor; försök att minska flödet till din dammsugare

via regulatorn och justera regulatorn genom att vrida vredet till "-" -riktningen långsamt tills dammsugaren går bra. (Se figur 4a) •

Kontrollera att rengöringsmembranet inte är blockerat eller skadat, eller lossnat från innerstolpen eller att innerstolpen är

skadad. (Se figur 5 och figur 6) Observera att låsringen ska fästas på membranet. Om du behöver kontrollera membranet och den inre

polens status, vänligen kontrollera processen för att montera membranet i instruktionen för att demontera denna del från kroppen. • Se till att de böjda spetsarna på mattan är vända uppåt. Du hittar "TOPP" på ovansidan. (Se figur 7) • Se till att mattan är monterad på rätt plats på trampdynan som bilden visar och att den kan röra sig fritt

runt trampdynan. (Se bild 8) • Kontrollera om slangarna är blockerade eller läcker. För läckage kan du kontrollera med handen på ytan av slangarna i vattnet medan pumpen är igång; du kommer att känna ett sug när din hand ligger på den läckande ytan. • Kontrollera om pumpen har luft inuti och ger

mindre sugkraft. • Rådfråga en poolbutik i ditt område.

2. Problem: Cleaner är trägt.

Lösning:

- Rengör och töm pumpkorgen och skummaren/korgkorgen. • Se till att

filtreringssystemet är noggrant rengjort. Rengör sand/patronfilter på din poolpump enligt tillverkarens specifikationer. • Kontrollera rengöringshuvudet för blockeringar.

(Se figur 1) • Kontrollera utloppshålen på trampdynan för blockering.

(Se figur 2) • Inspektera regulatorventilen och spola bort skräp som ansamlats. (Se

figur 3) • Kontrollera om regulatorn vrider sig för mycket till "-" riktningen, vilket gör att strömmen till

rengöringen blir mindre. Vrid till "+" - riktningen tills dammsugaren går bra. (Se figur 4b) • Kontrollera om regulatorn är utan vatten med luft som rinner inuti. • Kontrollera att rengöringsmembranet inte är

blockerat eller skadat, lossnat från innerstolpen eller att innerstolpen är

skadad. (Se figur 5 och figur 6) Observera att låsringen ska fästas på membranet. Om du behöver kontrollera membranet och den inre polens status, vänligen kontrollera processen för att montera membranet i instruktionen för att demontera denna del från kroppen.

Kontrollera om membranet när sin livslängd. Byt membran. • Se till att mattan är monterad på rätt plats på trampdynan, som bilden visar och kan röra sig fritt runt trampdynan. (Se bild 8) • Kontrollera om

slangarna är blockerade eller läcker. För läckage kan du kontrollera med handen på

ytan av slangarna i vattnet medan pumpen är igång, du kommer att känna ett sug när handen är på den läckande ytan. • Kontrollera mattan för slitage. Observera att om mattan slits

sönder i dessa lägen är driften okej. (Se figur 9) • Kontrollera om pumpen har luft inuti och orsakar mindre sugkraft. • Rådfråga en poolbutik i ditt område.

3. Problem: Städare fastnar på trappor.

Lösning:

- Justera returstrålarna mot problemområdet för att leda rengöringen bort från stegen. • Kontrollera att slangen är korrekt

längd. • Se till att rengöringsmedlet

ligger i jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen. • Öka eller minska

flödet till din dammsugare via regulatorn. • Kontrollera mattan

för slitage. Observera att om mattan slits sönder i dessa lägen är driften okej. (Se bild

9)

4. Problem: Städare färdas i ett repetitivt mönster.

Lösning:

- Justera returstrålarna nedåt. • Kontrollera

att slangen är korrekt längd. • Se till

att rengöringsmedlet ligger jäms med poolgolvet. Justera slangens vikt vid behov. • Detta bör göras vid den djupaste delen

av poolen. • Ta bort eller lägg till en slangsektion.

- Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera att

slangsektionerna är raka; Om inte, lägg slangen i en rak linje i solen för att slappna av minnet. • Vrid varje slangsektion ett halvt varv vid varje

anslutningspunkt. • Se till att hjulet på toppen av rengöringshuvudet roterar fritt.

5. Problem: Renare klättrar upp ur poolen och drar in luft.

Lösning:

• Se till att det finns en ventil installerad i skummaren/dämmaren.
• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera att slangen är korrekt längd. • Se

till att rengöringsmedlet ligger jäms med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen.

6. Problem: Rengöringsslangen trasslar ihop sig.

Lösning:

- Se till att hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Kontrollera att slangsektionerna är raka; Om inte, lägg slangen i en rak linje i solen för att slappna av minnet. • Det kan finnas för många slangsektioner för din pool. Försök att ta bort ett avsnitt. • Inspektera regulatorventilen och spola bort allt skräp som ansamlats.

7. Problem: Rengöringsmedel lämnar inte poolkanten eller kanten.

Lösning:

- Använd returstrålar för att flytta renare.

Justera slangens vikt. •

Försök att minska flödet till din dammsugare via regulatorn. Mindre sug gör att dammsugaren kan röra sig mer fritt.

8. Problem: Rengöringsmedel lämnar fläckar.

Lösning:

• Se till att hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Justera returstrålarna nedåt. • Kontrollera att slangen är korrekt längd.
• Se till att rengöringsmedlet ligger i jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen. • Kontrollera att slangsektionerna är raka; Om inte, lägg slangen i en rak linje i solen för att slappna av minnet.

9. Problem: Rengöring fastnar på väggar och golv.

Lösning:

• Se till att det finns en ventil installerad i skummaren/dämmaren.
• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera mattan för slitage. Observera att om mattan slits sönder i dessa lägen är driften okej. (Se bild 9) • Försök att öka eller minska flödet till din dammsugare via regulatorn.

10. Problem: Rengöringsmaskinen sitter inte platt på botten.

Lösning:

• Se till att det finns en ventil installerad i skummaren/dämmaren.
• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Se till att hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Justera returstrålarna nedåt. • Kontrollera att slangen är korrekt längd.

- Se till att rengöringsmedlet ligger i jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen.

11. Problem: Luftbubblor märks i returstrålarna.

Lösning: •

Se till att rengöringsslangen är tätt monterad. • Se till att

rengöringshuvudet inte tas bort från vattnet medan pumpen är igång. • Se till att slangarna inte är skadade. •

Se till att regulatorventilen är under vatten.

Modell	PAC11
Pool Pump Power	ÿ550W
Färg	Blått och vitt
Produktstorlek	525*453,5*430 mm

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importerad till

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
