PAC11 - Aspirapiscina Vevor - Manuale utente e istruzioni gratuiti

MANUALE UTENTE PAC11 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PULITORE PER PISCINA AD ASPIRAZIONE

MANUALE D'USO

MODELLO: PAC11

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesioni.

Precauzioni di montaggio 1.

Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.

1. Durante il montaggio, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti fuori dall'area durante l'assemblea.
4. Non presentarsi se si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
5. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.
6. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro il pulitore per piscine ad aspirazione.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni 1.

NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
2. Non superare le capacità di peso specificate.
3. Utilizzare solo su una superficie piana, livellata, dura e liscia che possa supportare in modo sicuro una piscina di aspirazione completamente carica Più pulito.
4. Utilizzare solo come previsto.
5. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTO MANUALE

ELENCO DELLE PARTI

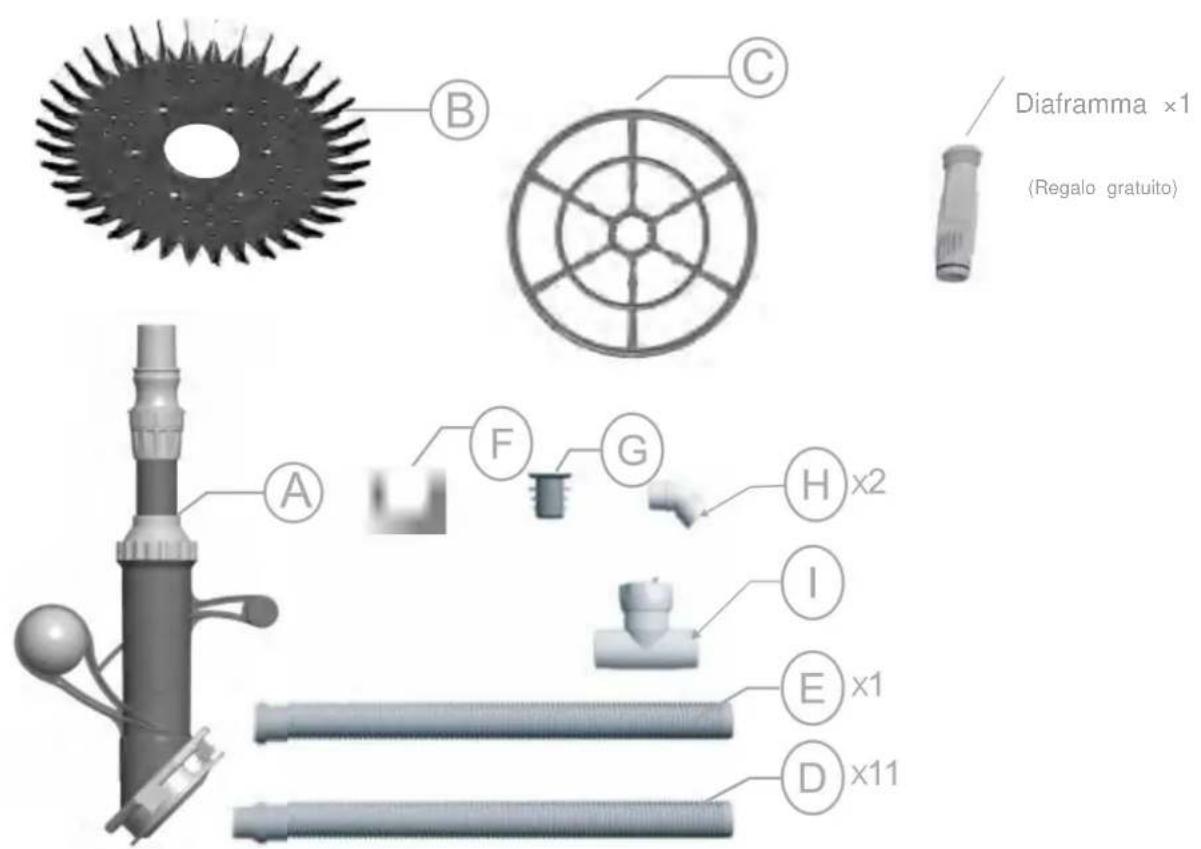

Diaframma ×1 (Regalo gratuito) B C A F G H x2 I E x1 D x11

Linee guida per la sostituzione del diaframma

Montare la piscina di aspirazione testa del pulitore

Fasi di montaggio del pulitore per piscina ad aspirazione

1 Attaccare la parte "B" alla parte "A"

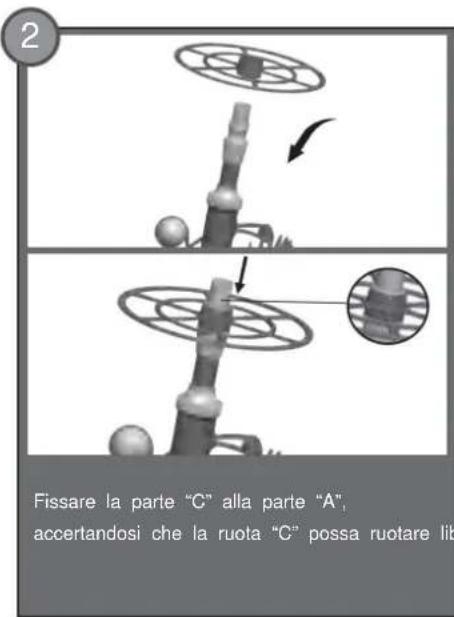

Fissare la parte "C" alla parte "A", accertandosi che la ruota "C" possa ruotare lib

3 PUMP Spegnere la pompa della piscina. Se la piscina è dotata di un tappo di aspirazione, seguire le istruzioni n. 5. In caso contrario, passare direttamente alle istruzio n. 6. mente.

Collega la parte "G" alla spina Vac. Collega il regolatore "I" alla p "G". Assicurati che la freccia sotto il regolatore sia rivolta verso la spina vac. Vai ora direttamente alle istruzioni n. 8.

5

e Togliere il coperchio superiore e il cestello dello skimmer a parete.

Montare i due connettori a gomito "H" al regolatore "I". Inserire l'attacco "G" rivolto verso il basso e poi il regolatore. Assicurarsi che la freccia sotto il regolatore sia rivolta verso lo skimmer.

7

Collegare tra loro le sezioni del tubo "D" e terminare con la sezione "E".

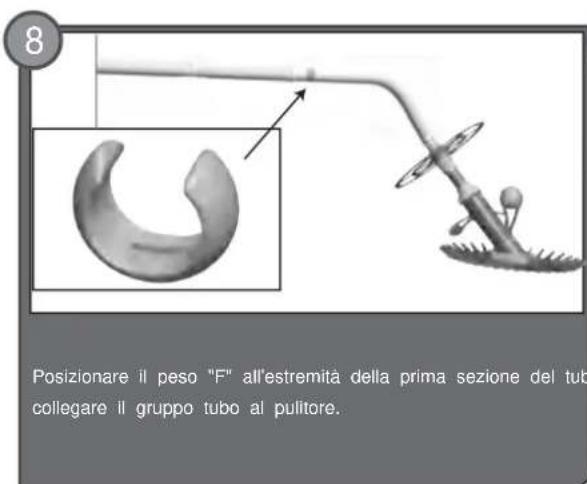

8 Posizionare il peso "F" all'estremità della prima sezione del tub collegare il gruppo tubo al pulitore.

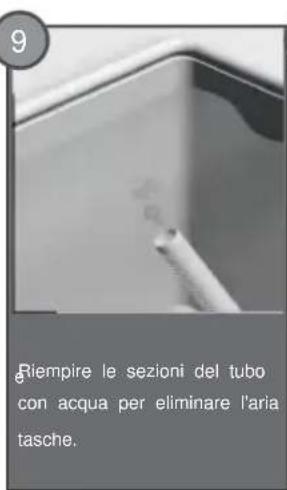

9 Riempire le sezioni del tubo con acqua per eliminare l'aria tasche.

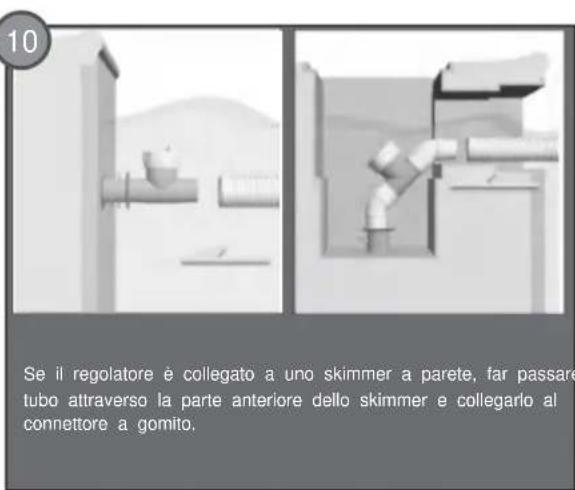

10 Se il regolatore è collegato a uno skimmer a parete, far passare tubo attraverso la parte anteriore dello skimmer e collegarlo al connettore a gomito.

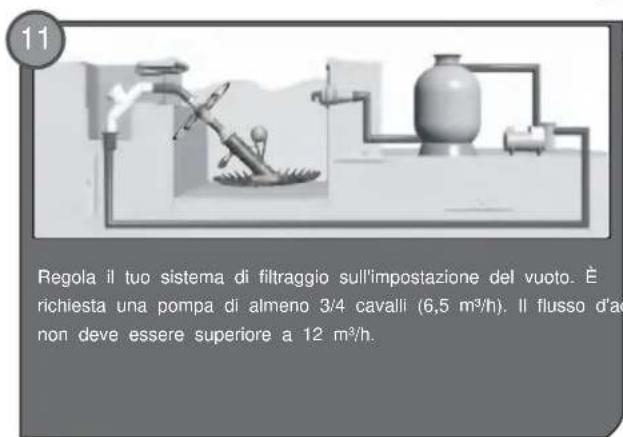

11 Regola il tuo sistema di filtraggio sull'impostazione del vuoto. È richiesta una pompa di almeno 3/4 cavalli (6,5 m³/h). Il flusso d'ac non deve essere superiore a 12 m³/h.

12 PUMP Accendi la pompa e glassati mentre il tuo pulitore pulisce la tua piso

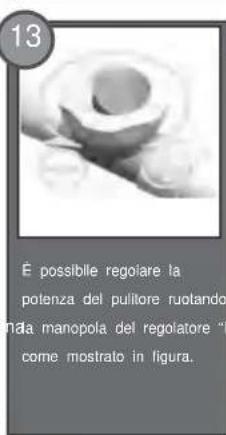

13 È possibile regolare la polenza del pulitore ruotando ma manopola del regolatore "I come mostrato in figura.

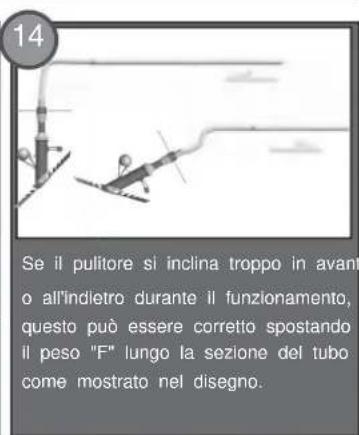

14 Se il pulitore si inclina troppo in avant o all'indletro durante il funzionamento, questo può essere corretto spostando il peso "F" lungo la sezione del tubo come mostrato nel disegno.

MONTAGGIO DEL DIAFRAMMA

1

Svitare il palo di copertura con la ruota dal corpo.

2

Estrarre il diaframma e il polo interno dal corpo.

3

PASSO 4:PASSO 2:PASSO
Quindi spingere il nuovo diaframma sul polo interno.

5 Reinserire il diaframma con il polo interno nel corpo.

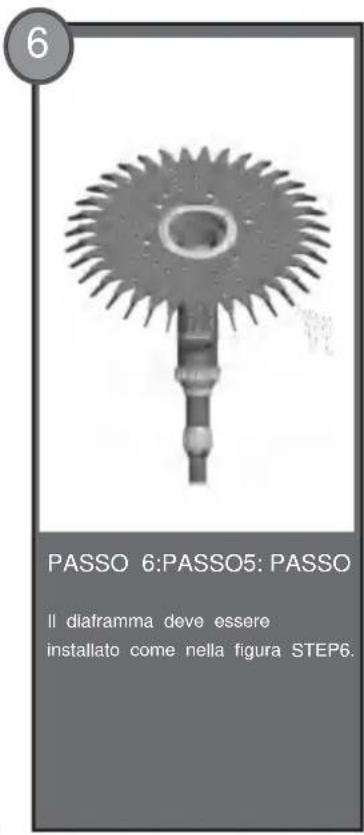

PASSO 6:PASSO5: PASSO Il diaframma deve essere installato come nella figura STEP6.

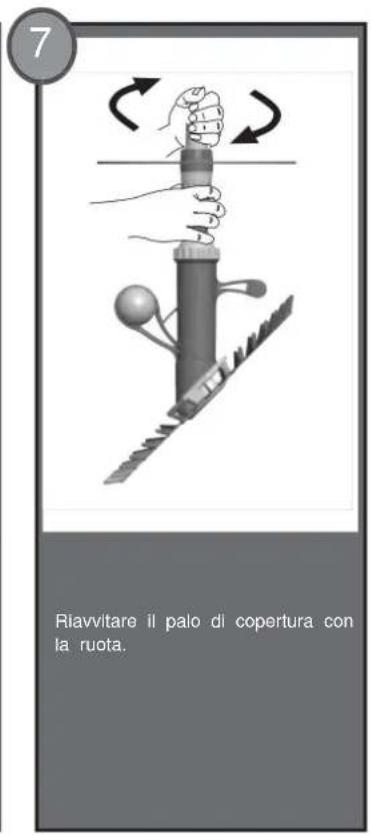

7 Riavvitare il palo di copertura con la ruota.

NOTA: sostituire tempestivamente il diaframma dopo 200 ore di utilizzo.

RISOLUZIONE DEI PROBLEMI

1. Problema: l'aspirapolvere non si muove all'inizio ma i tubi tremano.

Soluzione:

- Pulisci e svuota il cestello della pompa e il cestello vuoto dello skimmer/sfioro.

Assicurati che il sistema di filtraggio sia pulito a fondo. Pulisci i filtri a sabbia/cartuccia sulla pompa della piscina secondo le specifiche del produttore.

Controlla la testa del pulitore per eventuali ostruzioni. (Vedi Figura

1) • Controlla i fori di uscita sul cuscinetto del piede per eventuali ostruzioni.

(Vedi Figura 2) • Ispeziona la valvola del regolatore e risciacqua via eventuali accumuli di

detriti. (Vedi Figura 3) • Controlla se la potenza della pompa è eccessiva; prova a diminuire il flusso al pulitore tramite il regolatore e regola il regolatore ruotando lentamente la manopola nella direzione "-" finché il pulitore non funziona bene. (Vedi

Figura 4a) • Controlla che il diaframma del pulitore non sia bloccato o danneggiato, o allentato dal polo interno, o che il polo interno sia danneggiato. (Vedi Figura 5 e Figura 6) Nota che l'anello elastico deve essere fissato sul diaframma. Se è necessario controllare lo stato del diaframma e del polo interno, controllare il processo di ASSEMBLAGGIO DEL DIAFRAMMENTE nelle istruzioni per smontare questa parte dal corpo. • Assicurarsi

che le punte curve del tappetino siano rivolte verso l'alto. Troverete "TOP" sul lato superiore. (Vedere Figura 7) • Assicurarsi che il tappetino sia assemblato nel punto giusto sul cuscinetto del piede come mostrato nell'immagine e possa muoversi liberamente attorno al cuscinetto del

piede. (Vedere Figura 8) • Controllare se i tubi sono bloccati o perdono. Per le perdite, è possibile controllare con la mano sulla superficie dei tubi nell'acqua mentre la pompa è in funzione; si sentirà un'aspirazione quando la mano è sulla superficie che perde. • Controllare se la pompa ha aria all'interno e provoca una minore

potenza di aspirazione. • Consultare un negozio di piscine nella propria zona.

2. Problema: il pulitore è lento.

Soluzione:

- Pulisci e svuota il cestello della pompa e il cestello dello skimmer/sfioro.

Assicurati che il sistema di filtraggio sia pulito a fondo. Pulisci i filtri a sabbia/cartuccia sulla pompa della piscina secondo le specifiche del produttore.

Controlla la testa del pulitore per eventuali ostruzioni. (Vedi Figura

1) • Controlla i fori di uscita sul cuscinetto del piede per eventuali ostruzioni. (Vedi

Figura 2) • Ispeziona la valvola del regolatore e risciacqua via eventuali accumuli di detriti.

(Vedi Figura 3) • Controlla se la manopola del regolatore gira troppo nella direzione "-", riducendo la potenza del pulitore. Gira nella direzione "+" finché il pulitore non funziona bene. (Vedi

Figura 4b) • Controlla se il regolatore è fuori dall'acqua con aria che

scorre all'interno. • Controlla che il diaframma del pulitore non sia bloccato o danneggiato, allentato dal polo interno o che il polo interno sia danneggiato. (Vedi Figura 5 e Figura 6) Si prega di notare che l'anello elastico deve essere fissato sul diaframma. Se è necessario controllare il diaframma e lo stato del polo interno, controllare il processo di ASSEMBLAGGIO DEL DIAFRAMMENTE nelle istruzioni per smontare questa parte dal corpo. •

Controllare se il diaframma ha raggiunto la sua durata utile. Sostituire il diaframma.

- Assicurarsi che il tappetino sia montato nel punto giusto sul cuscinetto del piede, come mostrato nell'immagine e che possa muoversi liberamente attorno al cuscinetto

del piede. (Vedere Figura 8) • Controllare se i tubi sono bloccati o perdono. Per le perdite, è possibile controllare con la mano sulla superficie dei tubi nell'acqua mentre la pompa è in funzione, si sentirà un'aspirazione quando la mano è sulla superficie che perde. • Controllare l'usura del tappetino. Si noti che se il tappetino è strappato in queste posizioni, il funzionamento è corretto.

(Vedere Figura 9) • Controllare se la pompa ha aria all'interno e provoca una

minore potenza di aspirazione. • Consultare un negozio di piscine nella propria zona.

3. Problema: l'aspirapolvere rimane incastrato sui gradini.

Soluzione:

- Regolare i getti di ritorno verso l'area problematica per guidare il pulitore lontano dai gradini. • Verificare la lunghezza

corretta del tubo. • Assicurarsi che il

pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo dovrebbe essere fatto nella parte

più profonda della piscina. • Aumentare o diminuire il flusso al

pulitore tramite il regolatore. • Controllare l'usura del tappetino. Si noti che se il

tappetino è strappato in queste posizioni, il funzionamento è corretto. (Vedere Figura 9)

4. Problema: il pulitore segue uno schema ripetitivo.

Soluzione:

- Regolare i getti di ritorno verso il basso.

- Verificare la lunghezza corretta del

tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario.

- Questo dovrebbe essere fatto nella parte più profonda della piscina.

Rimuovere o aggiungere una sezione del tubo.

- Ispezionare la valvola del regolatore e rimuovere eventuali accumuli di detriti.

Controllare che le sezioni del tubo siano dritte; in caso contrario, disporre il tubo in linea retta al sole per attenuare la memoria. • Ruotare ciascuna

sezione del tubo di mezzo giro in ogni punto di collegamento. • Assicurarsi che la

ruota nella parte superiore della testina di pulizia ruoti liberamente.

5. Problema: il pulitore esce dalla piscina e aspira aria.

Soluzione:

• Assicurarsi che sia installata una valvola nello skimmer/sfioro.
• Ispezionare la valvola del regolatore e lavare via eventuali accumuli di detriti.

Verificare la lunghezza corretta del

tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo dovrebbe essere fatto nella parte più profonda della piscina.

6. Problema: il tubo flessibile dell'aspirapolvere si è aggrovigliato.

Soluzione:

• Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente.
  Controllare che le sezioni del tubo siano dritte; in caso contrario, disporre il tubo in linea retta al sole per rilassare la memoria. • Potrebbero esserci troppe sezioni del tubo per la piscina. Provare a rimuovere una sezione. • Ispezionare la valvola del regolatore e lavare via eventuali accumuli di detriti.

7. Problema: il pulitore non esce dal bordo della piscina.

Soluzione:

• Utilizzare getti di ritorno per spostare il
  pulitore. • Regolare il peso
  del tubo. • Provare a ridurre il flusso al pulitore tramite il regolatore. Una minore aspirazione consentirà al pulitore di muoversi più liberamente.

8. Problema: il detergente lascia delle macchie.

Soluzione:

- Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente.

Regolare i getti di ritorno verso il basso.

• Verificare la lunghezza corretta

del tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo dovrebbe essere fatto nella parte più profonda della piscina.

- Controllare che le sezioni del tubo siano dritte; in caso contrario, stendere il tubo in linea retta al sole per rilassare la memoria.

9. Problema: il detergente si attacca a pareti e pavimenti.

Soluzione:

- Assicurarsi che sia installata una valvola nello skimmer/sfioro.

- Ispezionare la valvola del regolatore e lavare via eventuali accumuli di detriti.

Controllare l'usura del tappetino. Si noti che se il tappetino è strappato in queste posizioni, il funzionamento è corretto. (Vedere Figura 9) • Provare ad aumentare o diminuire il flusso al pulitore tramite il regolatore.

10. Problema: il pulitore non è appoggiato completamente sul fondo.

Soluzione:

• Assicurarsi che sia installata una valvola nello skimmer/sfioro.
• Ispezionare la valvola del regolatore e rimuovere eventuali accumuli di detriti.

Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente.

Regolare i getti di ritorno verso il basso.

- Verificare la lunghezza corretta del tubo.

- Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo flessibile, se necessario. Questo dovrebbe essere fatto nella parte più profonda della piscina.

11.Problema: si notano bolle d'aria nei getti di ritorno.

Soluzione:

• Assicurarsi che il tubo flessibile del pulitore sia assemblato
  saldamente. • Assicurarsi che la testina del pulitore non venga rimossa dall'acqua mentre la pompa è in funzione.
  • Assicurarsi che i tubi flessibili non siano
  danneggiati. • Assicurarsi che la valvola del regolatore sia sott'acqua.

Modello	PAC11
Potenza della pompa della piscina	ÿ550W
Colore	Blu e bianco
Dimensioni del prodotto	525*453.5*430mm

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
