INSTRUKCJA OBSŁUGI PAC11 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ODKURZACZ DO BASENÓW SSĄCY

INSTRUKCJA OBSŁ UGI

MODEL: PAC11

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj poł owę”, „Poł owa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokł adnie sprawdzić, czy faktycznie oszczędzasz poł owę w porównaniu z głównymi markami.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretacja naszej instrukcji obsł ugi. Wygląd produktu będzie zależał od produktu, który otrzymać es. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃ STWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Środki ostrożności dotyczące montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne z atestem ANSI oraz wytrzymał e rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przychodzą na miejsce zdarzenia, jeśli jesteś zmęczony lub znajdujesz się pod wpł ywem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktów prawidł owo i kompletnie zmontowanych.

7. Zamontuj na pł askiej, równej, twardej i gł adkiej powierzchni, która będzie w stanie bezpiecznie utrzymać odkurzacz basenowy.

8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Zachowaj środki

ostrożności 1. NIE SIADAJ ANI NIE STÓJ NA TYM PRZEDMIOCIE.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu.

2. Nie przekraczać określonego limitu obciążenia.

3. Używać wyłącznie na pł askiej, równej, twardej i gł adkiej powierzchni, która może bezpiecznie utrzymać w peł ni zał adowany basen ssący. Odkurzacz.

4. Używać wyłącznie zgodnie z przeznaczeniem.

5. Przed każdym użyciem należy przeprowadzić kontrol. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TĘ INSTRUKCJĘ

Wytyczne dotyczące wymiany przepony

Zt óż basen ssący gł owa sprzątacza

Etapy montażu odkurzacza basenowego

Przymocuj część „B” do części „A”

Przymocuj część „C” do części „A” i upewnij się, że koł o „C” może się swobodnie obracać.

3 PUMP

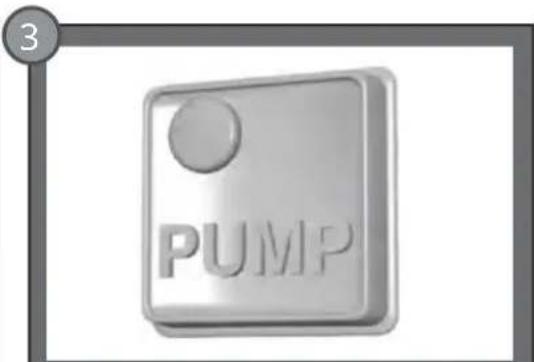

Wyłącz pompę basenu. Jeśli basen jest wyposażony w korek próżniowy, postępuj zgodnie z instrukcją nr 5. Jeśli nie, przejdź bezpośrednio do instrukcji nr 6.

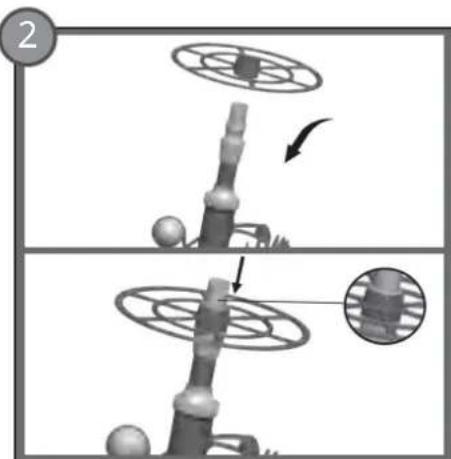

Podt ącz część „G” do wtyczki Vac. Podt ącz regulator „I” do części „G” Upewnij się, że strzał ka pod regulatorem jest skierowana w stronę wtyczki Vac. Przejdź teraz bezpośrednio do instrukcji nr 8.

5

Zdejmij górną pokrywę i koszyk skimmera ściennego.

Zl óż dwa zł łącza ł okciowe „H” z regulatorem „I”. Wt óż nasadkę „G” skierowaną w dół, a następ regulator. Upewnij się, że strzał ka pod regulatorem wskazuje na skimmer.

7

Połącz ze sobą sekcje rury „D” i zakończ sekcją „E”.

8

Umieść ciężarek „F” na końcu pierwszego odcinka rury i podłącz zespół rur do odkurzacza.

Napel nij sekcje rur wodą, aby usunąć powietrze kieszenie.

Jeżeli regulator jest podłączony do skimmera ściennego, przeprowadź wąż przez przód skimmera i podłącz go do złącza kolankowego.

11

Dostosuj swój system filtracji do ustawienia podciśnienia. Wymagana jest pompa o mocy co najmniej 3/4 koni mechanicznych (6,5 m³/h). Przepł yw wody nie powinien być większy niż 12 m³/h.

12

12 PUMP

Włącz pompe i zrelaksuj się, podczas gdy urządzenie czyszczące będzie czyścić Twój ba

Moc odkurzacza można regulować poprzez przekrćanie pokrętła regulatora „I”, jak pokazano na rysunku.

jeżeli odkurzacz pochyli się zbyt mocno do przod lub do tył u podczas pracy, można to skorygowa przesuwając ciżarek „F” wzdł uż odcinka rury, jak pokazano na rysunku.

ZESTAW MEMBRANY

1

Odkręcić drążek pokrywy z koł em od korpusu.

2

Wyciągnij przepone i wewnętrzń biegun z korpusu.

3

KROK 3:
Wyciągnij przepone z wewnętrznego bieguna.

4

KROK 4:KROK 2:KROK
Następnie nasuń nową membrane na wewnętrzny biegun.

Wł oz membraną z powrotem do korpusu, tak aby jej wewnętrzny biegun był skierowany w dot,

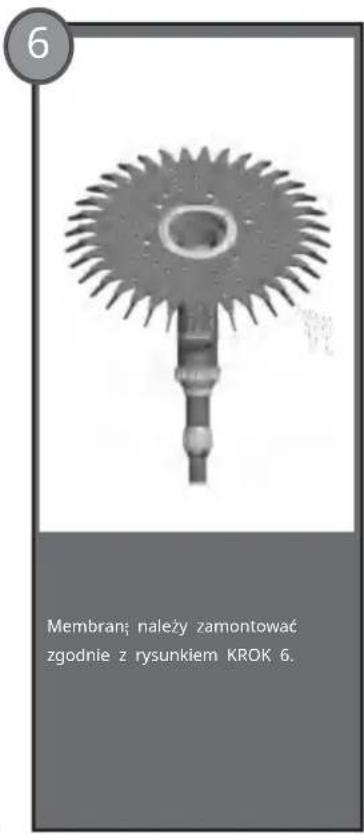

6 Membran: należy zamontować zgodnie z rysunkiem KROK 6.

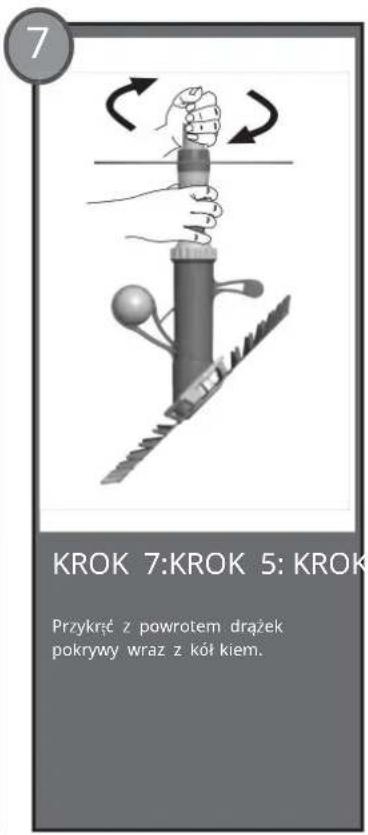

7 KROK 7:KROK 5: KROK Przykręć z powrotem drążek pokrywy wraz z kół kiem.

UWAGA: Prosimy o terminową wymianę membrany po 200 godzinach użytkowania.

ROZWIĄZYWANIE PROBLEMÓW

1. Problem: Odkurzacz początkowo nie porusza się, a węże drzą.

Rozwiązanie:

- Wyczyść i opróżnij kosz pompy i pusty kosz skimmera/przelewu. • Upewnij się, że

system filtracji jest dokł adnie wyczyszczony. Wyczyść filtry piaskowe/wkł adowe w pompie basenowej zgodnie ze specyfikacją producenta. • Sprawdź gł owicę

odkurzacza pod kątem zatorów. (Patrz rysunek 1) • Sprawdź otwory

wylotowe na podkł adce podnóżka pod kątem zatorów. (Patrz rysunek 2) •

Sprawdź zawór regulatora i przepł ucz wszelkie nagromadzone zanieczyszczenia. (Patrz rysunek

3) • Sprawdź, czy moc pompy nie jest zbyt duża; spróbuj zmniejszyć przepł yw do odkurzacza za pomocą regulatora i wyreguluj regulator, obracając pokrętł o w kierunku „-”, powoli, aż odkurzacz będzie dział ał prawidł owo. (Patrz rysunek 4a) •

Sprawdź, czy membrana odkurzacza nie jest zablokowana lub uszkodzona, lub czy nie jest poluzowana od wewnętrznego drążka, lub czy wewnętrzny drążek nie jest uszkodzony. (Patrz rysunek 5 i rysunek 6) Należy pamiętać, że pierścień zatrzaskowy powinien być zamocowany na membranie. Jeśli musisz sprawdzić stan membrany i wewnętrznego bieguna, sprawdź proces MONTAŻU MEMBRANY w instrukcji demontażu tej części z korpusu. • Upewnij się,

że zakrzywione końcówki maty są skierowane do góry. Na górnej stronie znajdziesz napis „TOP”. (Zobacz rysunek 7) • Upewnij się, że mata jest zł ożona w odpowiednim miejscu na podkł adce pod stopy, jak pokazano na zdjęciu, i może się swobodnie poruszać wokół podkł adki pod stopy.

(Zobacz rysunek 8) • Sprawdź, czy wże nie są zatkane lub nie przeciekają. W przypadku przecieku możesz sprawdzić, dotykając dł onią powierzchni wży w wodzie, podczas gdy pompa pracuje; poczujesz ssanie, gdy dł oń znajdzie się na przeciekającej powierzchni. • Sprawdź, czy pompa ma powietrze w środku i czy powoduje

mniejszą siłę ssania. • Skonsultuj się ze sklepem basenowym w swojej okolicy.

1. Problem: Odkurzacz dział a powoli.

Rozwiązanie:

- Wyczyść i opróżnij kosz pompy i kosz skimmera/przelewu. • Upewnij się, że system filtracji jest dokł adnie wyczyszczony. Wyczyść filtry piaskowe/wkł adowe w pompie basenowej zgodnie ze specyfikacją producenta. • Sprawdź gł owicę czyszczącą pod

kątem zatorów. (Patrz rysunek 1) • Sprawdź otwory wylotowe na podkł adce podnożka pod kątem zatorów. (Patrz rysunek 2) • Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. (Patrz rysunek 3) • Sprawdź, czy pokrętło regulatora nie obraca się zbyt mocno w kierunku „”, co powoduje mniejszą moc czyszczącego. Przekręć w kierunku „+”, aż czyszczący zacznie dział ać prawidł owo. (Patrz rysunek 4b) • Sprawdź, czy regulator nie jest pozbawiony wody i czy w środku nie ma powietrza. • Sprawdź, czy membrana

czyszcząca nie jest zablokowana lub uszkodzona, poluzowana od wewnętrznego drążka lub czy wewnętrzny drążek nie jest uszkodzony. (Patrz rysunek 5 i rysunek 6) Należy pamiętać, że pierścień zatrzaskowy powinien być zamocowany na membranie. Jeśli musisz sprawdzić stan membrany i wewnętrznego bieguna, sprawdź proces MONTAŻU MEMBRANY w instrukcji, aby zdemontować tę część z korpusu. • Sprawdź, czy membrana osiągnęł a swój okres eksploatacji. Wymień membranę. •

Upewnij się, że mata jest zmontowana we wł aściwym miejscu na podkł adce pod stopy, jak pokazano na zdjęciu, i może się swobodnie poruszać wokół podkł adki pod stopy. (Zobacz rysunek 8) • Sprawdź, czy wże nie są zatkane lub nie przeciekają. W przypadku przecieku

możesz sprawdzić, dotykając dł onią powierzchni wży w wodzie, podczas gdy pompa pracuje, poczujesz ssanie, gdy dł oń znajdzie się na przeciekającej powierzchni. • Sprawdź matę pod kątem zużycia. Należy pamiętać, że jeśli mata jest rozdarta w tych pozycjach, dział anie jest w porządku. (Zobacz rysunek 9) • Sprawdź, czy pompa ma powietrze w środku i powoduje mniejszą moc ssania. • Skonsultuj się ze sklepem basenowym w swojej okolicy.

1. Problem: Odkurzacz blokuje się na schodach.

Rozwiązanie:

- Dostosuj dysze powrotne w kierunku obszaru problemowego, aby odsunąć odkurzacz od schodów. • Sprawdź, czy dł ugość węża jest prawidł owa. •

Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj poł ożenie ciężaru wża. Należy to zrobić w najgół obszej części basenu. • Zwiększ lub zmniejsz przepł yw do odkurzacza

za pomocą regulatora. • Sprawdź matę pod kątem zużycia. Należy pamiętać, że

jeśli mata jest rozdarta w tych pozycjach, dział anie jest prawidł owe. (Zobacz rysunek 9)

1. Problem: Środek czyszczący porusza się w powtarzalny sposób.

Rozwiązanie:

• Wyreguluj dysze powrotne w dół.

Sprawdź, czy długość węża jest

prawidł owa. • Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj poł ożenie ciężaru węża.

Należy to zrobić w najgł ębszej części basenu. • Usuń lub dodaj jedną sekcję węża.

- Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia.

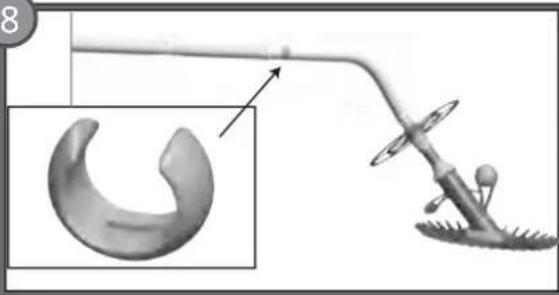

Sprawdź, czy odcinki węża są proste; jeśli nie, poł óż wąż w linii prostej na sł oń cu, aby rozluźnić pamięć. • Przekręć każdy odcinek węża o pół obrotu w każdym punkcie połączenia. • Upewnij się, że kół ko na górze gł owicy odkurzacza obraca się swobodnie.

1. Problem: Odkurzacz wychodzi z basenu i zasysa powietrze.

Rozwiązanie:

• Upewnij się, że w skimmerze/jazie zamontowany jest zawór.
• Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia.

Sprawdź, czy długość węża jest

prawidł owa. • Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj poł ożenie ciężaru wża. Należy to zrobić w najgł ębszej części basenu.

1. Problem: Wąż odkurzacza jest zaplątany.

Rozwiązanie:

- Upewnij się, że koł o na górze korpusu odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Sprawdź, czy sekcje węża są proste; jeśli nie, poł óż wąż w linii prostej na sł oń cu, aby rozluźnić pamięć. • Może być za dużo sekcji węża w stosunku do Twojego basenu. Spróbuj wyjąć sekcję. • Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia.

1. Problem: Odkurzacz nie odchodzi od krawędzi ani obrzeża basenu.

Rozwiązanie:

- Użyj dysz powrotnych, aby przesunąć odkurzacz. • Dostosuj ciężar

węża. • Spróbuj zmniejszyć przepł yw do odkurzacza za pomocą regulatora. Mniejsze ssanie pozwoli odkurzaczowi poruszać się swobodniej.

1. Problem: Środek czyszczący pozostawia plamy.

Rozwiązanie:

- Upewnij się, że koł o na górze korpusu odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Wyreguluj dysze powrotne w dół. • Sprawdź, czy dł ugość

węża jest prawidł owa. • Upewnij

się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj poł ożenie ciężaru wża. Należy to zrobić w najgół ebszej części basenu. • Sprawdź, czy odcinki wża są proste; jeśli nie,

poł óż wąż w linii prostej na sł ońcu, aby rozluźnić pamięć.

1. Problem: Środek czyszczący przywiera do ścian i podł óg.

Rozwiązanie:

- Upewnij się, że w skimmerze/jazie zamontowany jest zawór.

- Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. • Sprawdź

matę pod kątem zużycia. Należy pamiętać, że jeśli mata jest rozdarta w tych miejscach, dział anie jest w porządku. (Zobacz rysunek 9) • Spróbuj zwiększyć lub zmniejszyć przepł yw do odkurzacza za pomocą regulatora.

1. Problem: Odkurzacz nie leży pł asko na spodzie.

Rozwiązanie:

- Upewnij się, że w skimmerze/jazie zamontowany jest zawór.

- Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. • Upewnij

się, że kół ko na górze obudowy odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Wyreguluj dysze powrotne,

kierując je w dół. • Sprawdź, czy dł ugość

węża jest prawidł owa.

- Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj poł ożenie ciężaru wża. Należy to zrobić w najgół obszej części basenu.

1. Problem: W dyszach powrotnych widoczne są pęcherzyki powietrza.

Rozwiązanie:

• Upewnij się, że wąż odkurzacza jest szczelnie zamocowany.
• Upewnij się, że gł owica odkurzacza nie jest mejęta z wody podczas pracy pompy. • Upewnij się, że wężenie są uszkodzone. • Upewnij się, że zawór

regulatora jest pod woda.

Rysunek 2 Rysunek 4aRysunek 3Rysunek 1

Rysunek 5Rysunek 4b Rysunek 6

Model	PAC11
Moc pompy basenowej	550 W
Kolor	Niebieski i biał y
Rozmiar produktu	Wymiary: 525*453,5*430 mm

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
