GZB88092 - Support mobile à roulettes Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mobile à roulettes (base mobile)
Marque	Vevor
Modèle	GZB88092
Matériau	Acier Q235
Plage de réglage de la base	De 12x12 pouces (30,5x30,5 cm) à 36x36 pouces (91,4x91,4 cm)
Capacité de charge maximale	500 lb (227 kg)
Roues	2 roues fixes de 3 pouces (7,6 cm) et 2 roulettes pivotantes
Pieds de nivellement	4 pieds en caoutchouc réglables
Type d'alimentation	Manuelle (non électrique)
Poids estimé	Environ 25 lb (11 kg)
Assemblage	Requiert visserie fournie, schémas inclus dans la notice
Entretien	Éviter l'exposition prolongée au soleil ; inspecter les accessoires avant usage
Consignes de sécurité	Ne pas transporter de personnes, ne pas surcharger, ne pas utiliser dans les escaliers
Utilisation recommandée	Idéal pour déplacer des machines lourdes (dégauchisseuses, perceuses à colonne, scies à ruban)

FOIRE AUX QUESTIONS - GZB88092 Vevor

Comment assembler le support mobile GZB88092 ?

Suivez les étapes de la notice : fixez les plaques pivotantes aux coins, installez les roues et roulettes avec les boulons fournis, puis placez les pieds en caoutchouc. Utilisez les schémas d'assemblage inclus pour l'orientation correcte.

Quelle est la capacité de charge maximale du support ?

La charge maximale est de 500 livres (227 kg). Ne dépassez jamais cette limite pour éviter tout risque de dommage ou de blessure.

Puis-je utiliser ce support pour transporter des personnes ?

Non, il est strictement interdit de transporter des personnes sous quelque condition que ce soit. Le support est conçu uniquement pour des machines ou objets lourds.

Comment régler la taille de la base ?

La base peut être ajustée de 12x12 pouces à 36x36 pouces. Les rails latéraux permettent de modifier la largeur et la longueur selon votre machine. Consultez les exemples d'assemblage dans la notice.

Comment installer les roues et les pieds de nivellement ?

Fixez les roues fixes et pivotantes à l'aide des boulons d'essieu et écrous autobloquants. Les pieds en caoutchouc se vissent dans les supports de nivellement, puis serrez le contre-écrou pour ajuster la stabilité.

Le support peut-il être utilisé dans les escaliers ?

Non, il est interdit de monter ou descendre des escaliers avec ce support. Cela pourrait entraîner une perte de contrôle et des accidents graves.

Comment entretenir le support mobile ?

Évitez l'exposition prolongée au soleil pour prévenir le vieillissement des matériaux. Avant chaque utilisation, inspectez les accessoires (roues, boulons, pieds) pour déceler usure, fissures ou dommages. Remplacez immédiatement les pièces défectueuses.

Quels types de machines puis-je déplacer avec ce support ?

Ce support est adapté pour déplacer des machines lourdes comme une dégauchisseuse, une perceuse à colonne, une scie à ruban ou tout autre équipement jusqu'à 500 lb. Assurez-vous que la base est correctement ajustée à la machine.

Que faire si une roue est endommagée ?

Remplacez immédiatement la roue endommagée. Contactez le service après-vente via www.vevor.com/support pour obtenir des pièces de rechange. N'utilisez pas le support avec une roue défectueuse.

Où trouver des pièces de rechange pour le GZB88092 ?

Rendez-vous sur le site de Vevor : www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également contacter le fabricant aux adresses mentionnées dans la notice.

MODE D'EMPLOI GZB88092 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

BASE MOBILE

MODÈLE : GZB88092

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

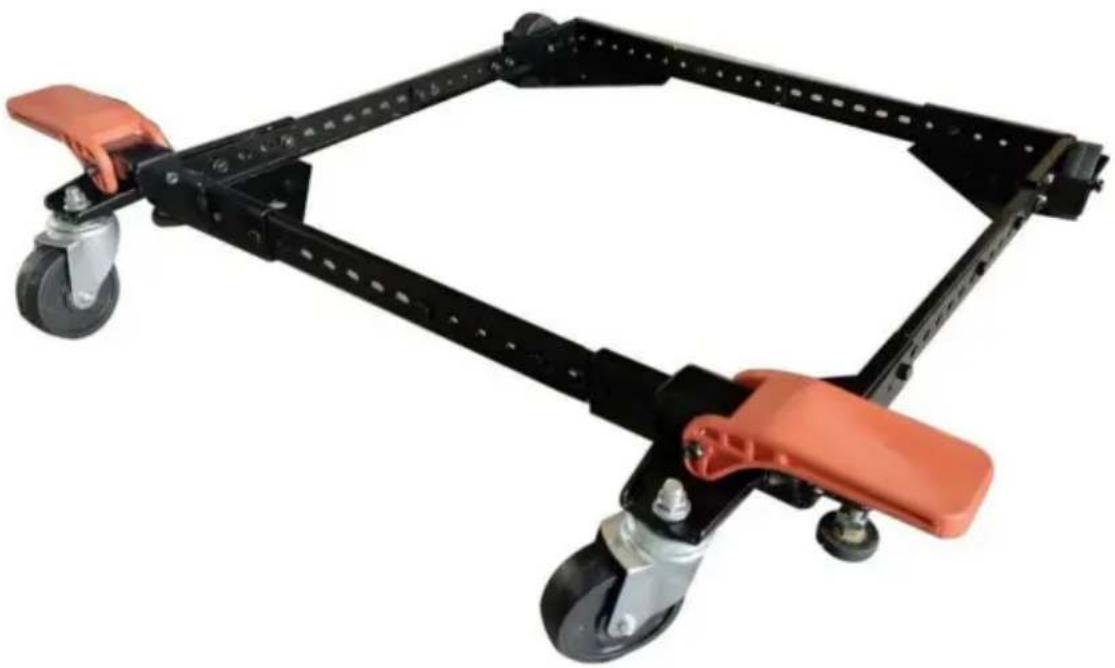

BASE MOBILE

MODÈLE : GZB88092

Photo pour référence

BESOIN D'AIDE ? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant d'utiliser le produit. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser si nous ne vous informons pas des mises à jour technologiques ou logicielles de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Lisez et comprenez ce manuel avant

l'assemblage, l'installation, l'utilisation ou l'entretien de ce produit.

Le non-respect de ces avertissements et instructions peut entraîner

la mort, des blessures corporelles ou des dommages à des biens de valeur.

1. Ne placez pas le produit à proximité de matériaux inflammables.
2. Il est interdit de transporter des personnes, quelles que soient les conditions.
3. Ce produit ne peut pas être utilisé pour monter ou descendre les escaliers.
4. La surcharge est strictement interdite.
5. Ne vous déplacez pas trop vite lorsque vous traversez des zones de nids-de-poule.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	GZB88092
Matériel	Q235
Taille du socleplage de réglage	12x12 pouces jusqu'à36x36 pouces
charge maximale	500 livres

ASSEMBLAGE ET UTILISATION

Liste des pièces
Description du numéro de série	Qté	S/N	Description	Qté
Coin (avant droit)	1	Pied	en caoutchouc	2
Coin (avant gauche)	1	1/4 × 47 boulons, essieu		2
Coin (arrière-droit)	1	1/4	Noix , autobloquant	4
Coin (arrière-gauche)	1	1/4 × 62 BOUTEILLES		2
Plaque pivotante	2	1/4	boulons	25
Rail latéral court	4	Écrous M6		25
Long rail latéral	4	M 10 Noix		2
Levier au pied	2	Écrous M 10, à bride/dentelés		2
Boulon de tige de pivot	2	Douille de roue en nylon		2
Roue, 3 "	2	Écrous M6, verrouillage automatique (noir) 2
Roulette pivotante	2

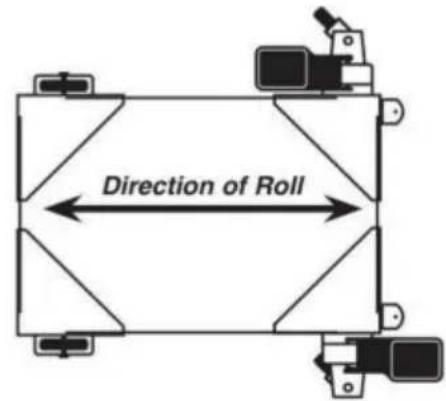

Exemples d'assemblage

Assurez-vous de suivre les instructions de sécurité et de montage. Gardez à l'esprit le fonctionnement réel de votre machine et son effet sur la stabilité globale.

Une base longue et étroite, comme sur une dégauchisseuse, bénéficierait de cet arrangement. La plupart des machines peuvent être aménagées à la convenance de l'utilisateur.

Une base courte et étroite, comme celles trouvées sur une perceuse à colonne ou une scie à ruban, peut bénéficier de cet arrangement. Grâce à la rotation pivotante, la base peut être hors de niveau. Faites pivoter la roue loin de la base pour corriger.

Fixation des roues et roulettes

1. Consultez les schémas pour l'emplacement des roues, des roulettes et du niveleur.
2. Fixez la plaque pivotante au coin du support de roulette (avant droit).

à l'aide du boulon de tige de pivot et de l'écrou autobloquant M6 (noir). Pour une bonne orientation, reportez-vous à la figure 1.

1. Fixez le levier à came de l'actionneur au support de roulette à l'aide d'un boulon pivotant M6-62.

et écrou M6 autobloquant en zinc (argent).

Remarque : Les leviers à came de l'actionneur peuvent être orientés dans les deux sens.

4. Fixez la roulette pivotante sur la plaque pivotante à l'aide de l'écrou M10.

1. Insérez le pied en caoutchouc fileté dans le trou fileté du pied de nivellement.

support. Faites tourner le contre-écrou M10 ® sur le dessus du pied en caoutchouc fileté.

1. Répétez les étapes 1 à 5 sur le coin du support de roulette (avant gauche).
2. Glissez la roue en position dans les coins gauche et droit ( & ), reportez-vous à

Graphique 1.

1. Insérez le boulon M6-47 dans le trou du bord extérieur du passage de roue,

à travers la roue, à travers la douille en nylon, et fixez-le au coin à l'aide

d'un écrou en zinc autobloquant M6. Faites attention à ne pas trop serrer. Un serrage excessif

empêchera la roue de tourner.

Astuce : insérez un boulon supplémentaire dans le trou de l'essieu depuis l'intérieur du coin.

Insérez le boulon dans le passage de roue juste assez loin pour agir comme un « cintre ».

pour la rondelle en nylon. Maintenant, alignez soigneusement la roue et installez le boulon d'essieu, comme ci-dessus.

1. Soulevez votre machine ou objet à mobiliser pour le mettre en place.

ATTENTION : Vérifiez la stabilité dans les positions haute et basse avant utilisation.

Le non-respect des instructions de sécurité et de montage peut entraîner des blessures ou des dommages au produit.

ENTRETIEN

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.
2. Inspectez les accessoires pour déceler l'usure, les fissures et autres dommages avant utilisation et remplacez immédiatement les accessoires défectueux.
