MOBIL BAS

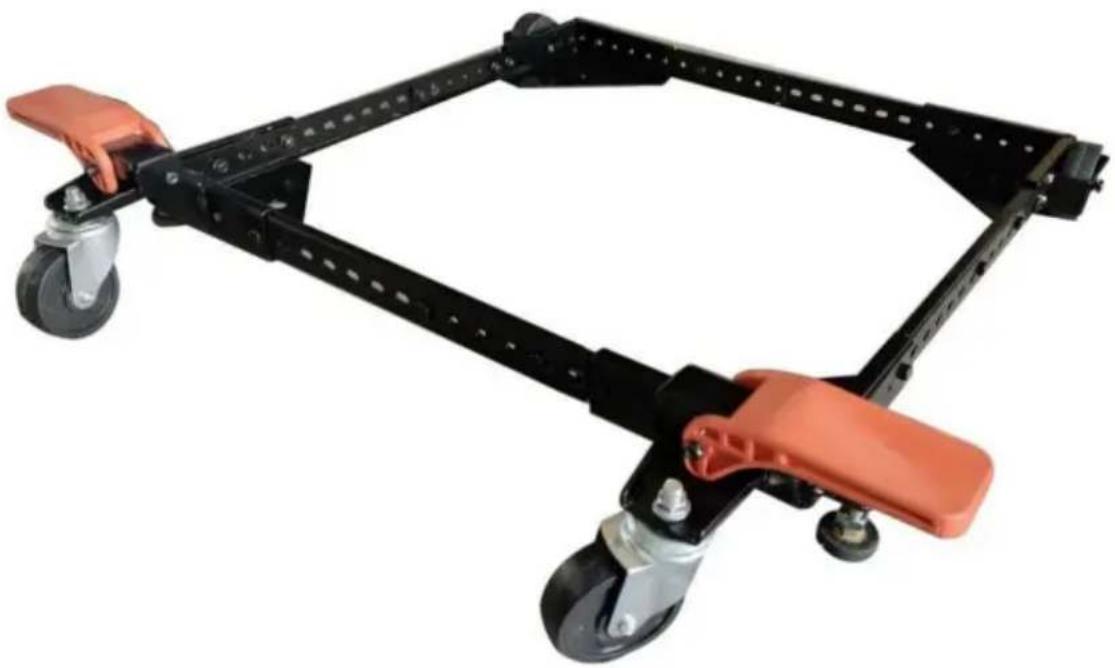

MODELL: GZB88092

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING: Läs och förstå denna manual innan

montering, installation, drift eller service av denna produkt.

Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

1. Placera den inte nära brandfarliga material.
2. Det är förbjudet att transportera människor under alla förhållanden.
3. Denna produkt kan inte användas för att gå upp eller ner för trappor.
4. Överbelastning är strängt förbjuden.
5. Rör dig inte för snabbt när du passerar gropar.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	GZB88092
Material	Q235
Basstorlekjusteringsområde	12x12 tum upp till36x36 tum
maximal belastning	500 lbs

MONTERING OCH ANVÄNDNING

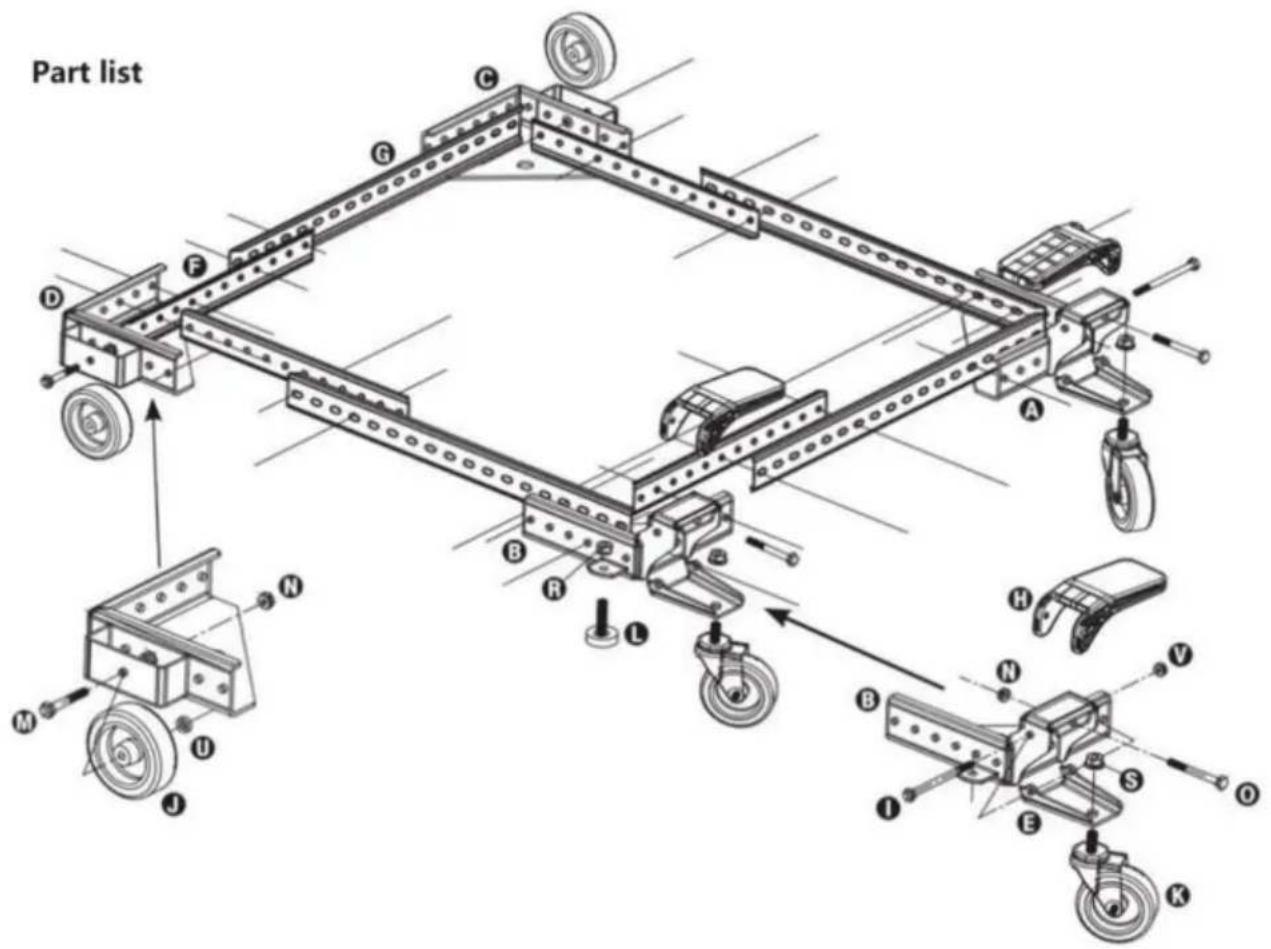

Delarlista
S/N	Beskrivning	Antal	S/N	Beskrivning	Antal
ÿ Hörn (fram-höger-höger)		1 ÿ	Gummifot		2
ÿ Hörn (främre vänster)		1 ÿ	1/4 ×	47 bultar, axel	2
ÿ Hörn (bak-höger)		1 ÿ	1/4 nötter	ÿ Självlåsande	4
ÿ Hörn (bak-vänster)		1 ÿ	1 / 4	× 62 Bolts	2
ÿ Svängplatta		2 ÿ	1 / 4	bultar	25
ÿ Kort sidoskena		4 ÿ	M6 muttrar		25
ÿ Lång sidled		4 ÿ	M 10	muttrar	2
ÿ Fotspak		2 ÿ	M 10	muttrar, flänsade/tandade	2
ÿ Pivot Rod Bolt		2 ÿ	Nylon	hjulbussning	2
ÿ Hjul, 3"		2 ÿ	M6 muttrarÿSelf-låsning (svart) 2
ÿ Svänghjul		2

Monteringsexempel

Se till att följa säkerhets- och monteringsanvisningarna. Tänk på det faktiska driften av din maskin och den effekt den har på den övergripande stabiliteten.

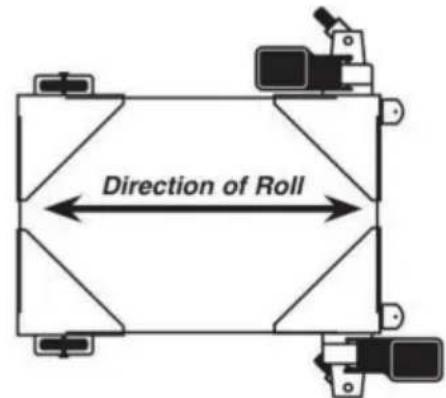

En lång, smal bas, som på en skarvar, skulle ha nytta av detta arrangemang. De flesta maskiner kan ordnas till bekvämligheten för användaren.

En kort, smal bas, som t.ex som finns på en borrpress eller bandsåg, kan dra nytta av detta arrangemang. På grund av svängrotation basen kan sitta ur nivå. Vrid på sväng hjulet bort från basen till rätta.

Fästa hjul och hjul

1. Granska diagrammen för placering av hjul, länkhjul och nivellering.

2. Fäst svängplattan y i hörnet (fram-höger) på hjulfästet y

med hjälp av svängstångsbult och M6 självlåsande (svart) mutter y. För ordentligt orientering, se figur 1.

1. Fäst ställdonskamspaken y på länkhjulsfästet med en M6-62 svängbult

ÿ och M6 självåsande zink (silver) mutter ÿ.

Obs: Manöverdonets kamspakar kan vara orienterade i båda riktningarna.

1. Fäst svänghjulet y på svängplattan y med M10 mutter y.

2. Sätt in den gängade gummifoten y i det gängade hålet i utjämningsfoten
   konsol. Snurra M10 rammutter ® på toppen av den gängade gummifoten y.

3. Upprepa steg 1 till 5 på (Främre-vänster) hörnet för hjulfästet y.
4. Sätt hjulet y på plats i vänster och höger hörn (ÿ &ÿ), se

Figur 1.

1. Sätt in M6-47 bult y genom hålet i ytterkanten av hjulhuset,

genom hjulet ÿ, genom nylonbussningen ÿ, och fäst i hörnet med hjälp av

M6 självlåsande zinkmutter y. Var försiktig så att du inte drar åt för hårt. Överdragning

kommer att förhindra att hjulet roterar.

Tips: sätt in extra bult i axelhålet från insidan av hörnet.

Sätt in bulten i hjulhuset precis tillräckligt långt för att fungera som en "hångare" för nylonbrickan. Rikta nu hjulet försiktigt och montera axelbulten enligt ovan.

1. Lyft din maskin eller föremål som ska mobilas på plats.

FÖRSIKTIGHET: Kontrollera stabiliteten i både upp- och nedläge innan användning.

Underlåtenhet att följa säkerhets- och monteringsanvisningar kan leda till personligt bruk skada eller skada på produkten.

UNDERHÅLL

1. Undvik långvarig exponering för solen för att undvika åldrande.
2. Inspektera tillbehören för slitage, sprickor och andra skador före användning och byt ut defekta tillbehör omedelbart.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
