GZB88092 - Supporto mobile con ruote Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto mobile su ruote (base mobile)
Marca	Vevor
Modello	GZB88092
Materiale	Acciaio Q235
Intervallo di regolazione della base	Da 12x12 pollici (30,5x30,5 cm) a 36x36 pollici (91,4x91,4 cm)
Capacità di carico massima	500 lb (227 kg)
Ruote	2 ruote fisse da 3 pollici (7,6 cm) e 2 ruote girevoli
Piedini di livellamento	4 piedini in gomma regolabili
Tipo di alimentazione	Manuale (non elettrica)
Peso stimato	Circa 25 lb (11 kg)
Assemblaggio	Richiede viti in dotazione, schemi inclusi nel manuale
Manutenzione	Evitare l'esposizione prolungata al sole; ispezionare gli accessori prima dell'uso
Istruzioni di sicurezza	Non trasportare persone, non sovraccaricare, non utilizzare su scale
Utilizzo consigliato	Ideale per spostare macchine pesanti (pialle a filo, trapani a colonna, seghe a nastro)

Domande frequenti - GZB88092 Vevor

Come assemblare il supporto mobile GZB88092?

Seguire i passaggi del manuale: fissare le piastre girevoli agli angoli, installare le ruote fisse e girevoli con i bulloni in dotazione, quindi posizionare i piedini in gomma. Utilizzare gli schemi di assemblaggio inclusi per l'orientamento corretto.

Qual è la capacità di carico massima del supporto?

Il carico massimo è di 500 libbre (227 kg). Non superare mai questo limite per evitare il rischio di danni o lesioni.

Posso usare questo supporto per trasportare persone?

No, è severamente vietato trasportare persone in qualsiasi condizione. Il supporto è progettato solo per macchine o oggetti pesanti.

Come regolare la dimensione della base?

La base può essere regolata da 12x12 pollici a 36x36 pollici. Le guide laterali consentono di modificare larghezza e lunghezza in base alla macchina. Consultare gli esempi di assemblaggio nel manuale.

Come installare le ruote e i piedini di livellamento?

Fissare le ruote fisse e girevoli utilizzando i bulloni dell'asse e i dadi autobloccanti. I piedini in gomma si avvitano nei supporti di livellamento, quindi serrare il controdado per regolare la stabilità.

Il supporto può essere utilizzato sulle scale?

No, è vietato salire o scendere le scale con questo supporto. Ciò potrebbe causare una perdita di controllo e gravi incidenti.

Come mantenere il supporto mobile?

Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento dei materiali. Prima di ogni utilizzo, ispezionare gli accessori (ruote, bulloni, piedini) per rilevare usura, crepe o danni. Sostituire immediatamente le parti difettose.

Quali tipi di macchine posso spostare con questo supporto?

Questo supporto è adatto per spostare macchine pesanti come una pialla a filo, un trapano a colonna, una sega a nastro o qualsiasi altra attrezzatura fino a 500 lb. Assicurarsi che la base sia correttamente regolata sulla macchina.

Cosa fare se una ruota è danneggiata?

Sostituire immediatamente la ruota danneggiata. Contattare il servizio post-vendita tramite www.vevor.com/support per ottenere pezzi di ricambio. Non utilizzare il supporto con una ruota difettosa.

Dove trovare pezzi di ricambio per il GZB88092?

Visita il sito di Vevor: www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico. Puoi anche contattare il produttore agli indirizzi indicati nel manuale.

MANUALE UTENTE GZB88092 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

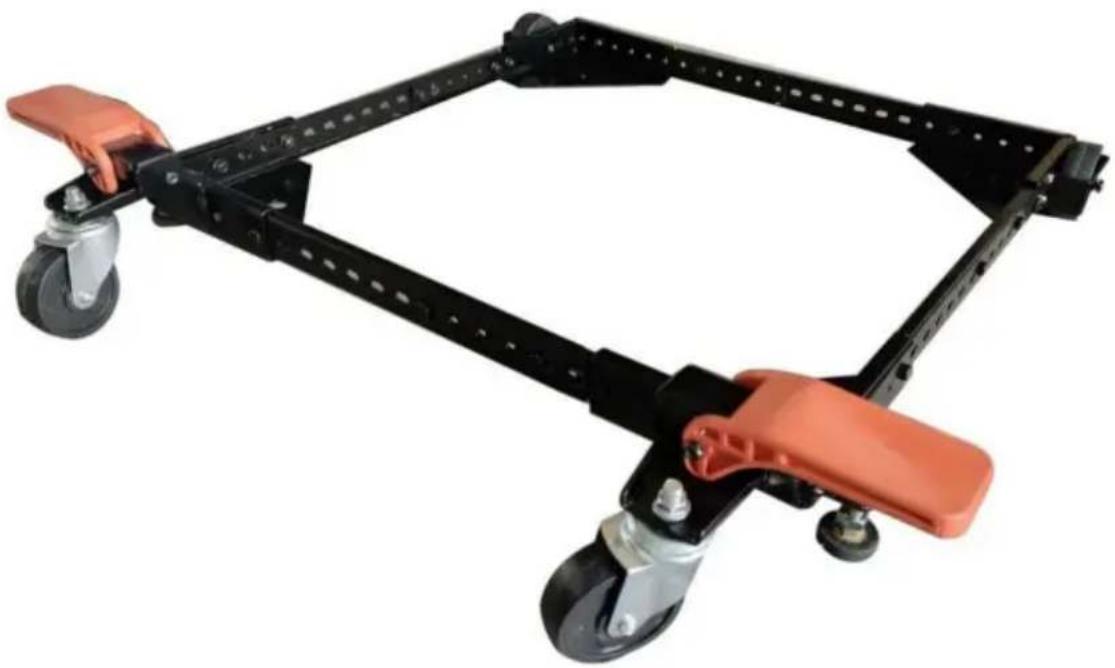

BASE MOBILE

MODELLO: GZB88092

Foto per riferimento

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

ATTENZIONE: Leggere e comprendere questo manuale prima

durante l'assemblaggio, l'installazione, il funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare

morte, lesioni personali o danni a beni di valore.

1. Si prega di non posizionarlo vicino a materiali infiammabili.
2. È vietato trasportare persone in qualsiasi condizione.
3. Questo prodotto non può essere utilizzato per salire o scendere le scale.
4. Il sovraccarico è severamente vietato.
5. Non muoverti troppo velocemente quando attraversi aree con buche.

CONSERVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	GZB88092
Materiale	Q235
Dimensione della baseintervallo di regolazione	12x12 pollici fino a36x36 pollici
carico massimo	500 libbre

MONTAGGIO E UTILIZZO

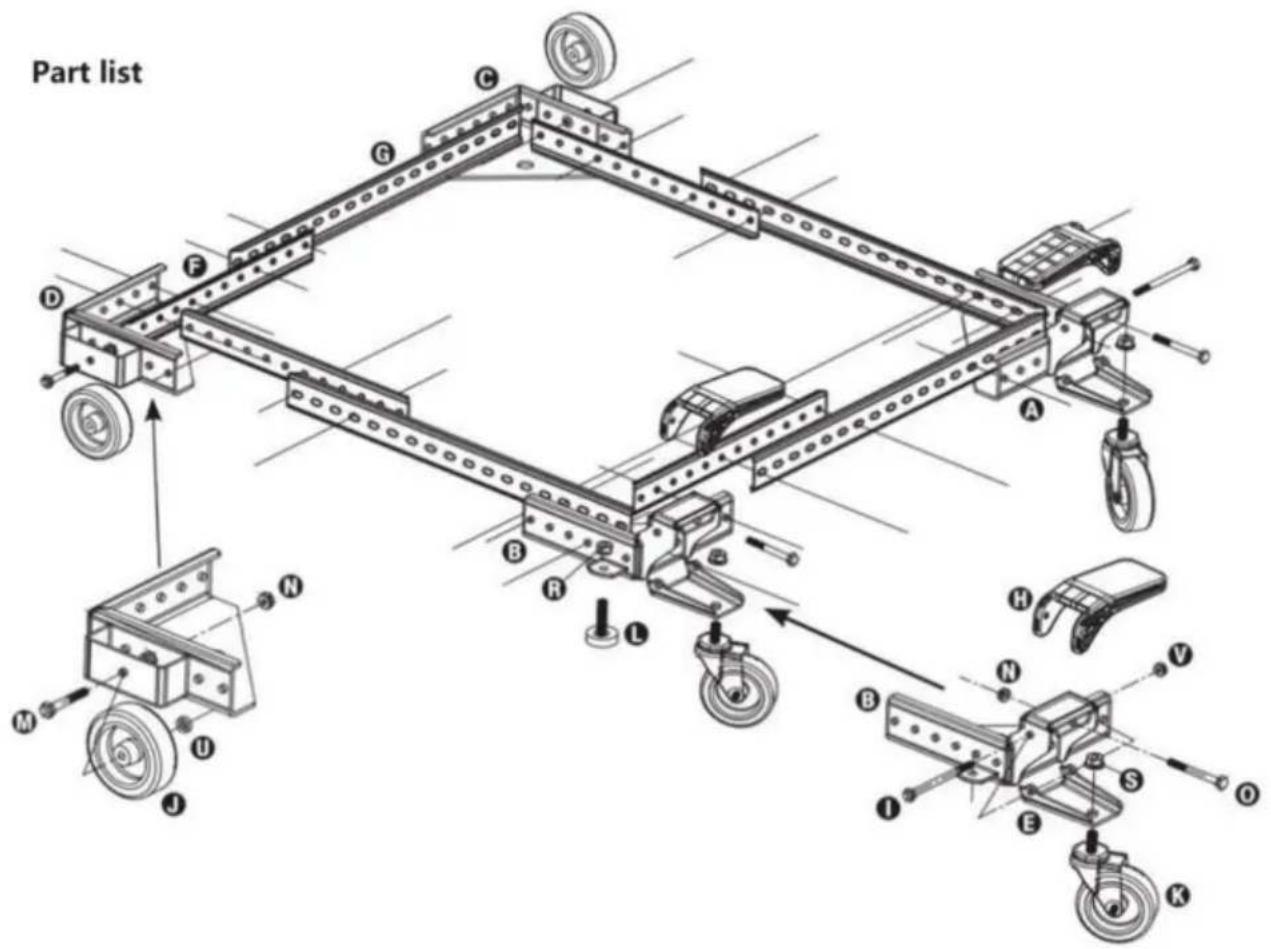

Elenco delle parti
Descrizione S/N		Qtà	S/N Descrizione		Qtà
ÿ Angolo (anteriore-destro)		1ÿ	Piedino in gomma		2
ÿ Angolo (anteriore sinistro)		Bulloni 1ÿ	1/4 × 47 , asse		2
ÿ Angolo (dietro-destra)		1ÿ	1/4 Dadi	ÿ Autobloccante	4
ÿ Angolo (Dietro-Sinistra)		Bolts	1 ÿ	1 / 4 × 62	2
ÿ Piastra girevole		2ÿ	1/4 Bulloni		25
ÿ Guida laterale corta		4ÿ	dadi M6		25
ÿ Sponda laterale lunga		4 dadiÿ M10			2
ÿ Leva a pedale		2 dadiÿ M 10, flangiati/seghettati			2
ÿ Bullone dell'asta del perno		2ÿ	Boccola ruota in nylon		2
ÿ Ruota da 3"		2 dadi M6	ÿ, bloccaggio automatico (nero)		2
ÿ Ruota girevole		2

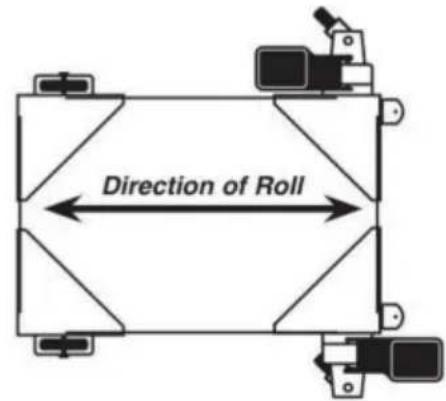

Esempi di assemblaggio

Assicurarsi di seguire le istruzioni di sicurezza e di montaggio. Tieni presente l'effettivo funzionamento della macchina e l'effetto che ha sulla stabilità generale.

Una base lunga e stretta, come su una pialla a filo, trarrebbe beneficio da questa disposizione.

La maggior parte delle macchine potrebbe essere organizzata per la comodità dell'utente.

Una base corta e stretta, come quelle che si trovano su un trapano a colonna o una sega a nastro, possono trarre vantaggio da questa disposizione.

Una base corta e stretta, come quelle che si trovano su un trapano a colonna o una sega a nastro, possono trarre vantaggio da questa disposizione.

Grazie alla rotazione girevole della base

potrebbe rimanere fuori livello. Ruota il

ruota girevole lontano dalla base corretta.

Fissaggio di ruote e rotelle

1. Rivedi i diagrammi per il posizionamento di ruota, rotelle e livellatore.
2. Collegare la piastra girevole y all'angolo della staffa della ruota (anteriore-destra) y

utilizzando il bullone dell'asta girevole e il dado autobloccante M6 (nero) ÿ. Per corretto orientamento, fare riferimento alla Figura 1.

1. Collegare la leva della camma dell'attuatore y alla staffa della ruota utilizzando un bullone girevole M6-62

ÿ e dado autobloccante in zinco (argento) M6 ÿ.

Nota: le leve delle camme dell'attuatore possono essere orientate in entrambe le direzioni.

1. Fissare la ruota girevole y alla piastra girevole y utilizzando il dado M10 y.
2. Inserire il piedino in gomma filettato ÿ nel foro filettato del piedino livellatore

staffa. Avvitare il dado dello stipite M10 sulla parte superiore del piedino in gomma filettato.

1. Ripetere i passaggi da 1 a 5 sull'angolo della staffa delle rotelle (anteriore sinistra).
2. Far scivolare la ruota in posizione sugli angoli sinistro e destro, fare riferimento a

Figura 1.

1. Inserire il bullone M6-47 attraverso il foro nel bordo esterno del passaruota,

attraverso la ruota, attraverso la boccola in nylon e fissarla all'angolo utilizzando

Dado zincato autobloccante M6. Fare attenzione a non stringere eccessivamente. Serraggio eccessivo

impedirà alla ruota di girare.

Suggerimento: inserire un bullone extra nel foro dell'asse dall'interno dell'angolo.

Inserire il bullone nel passaruota quanto basta per fungere da "gancio"

per la rondella in nylon. Ora allinea attentamente la ruota e installa il bullone dell'asse, come sopra.

1. Sollevare la macchina o l'oggetto da mobilitare in posizione.

ATTENZIONE: verificare la stabilità in entrambe le posizioni su e giù prima dell'uso.

La mancata osservanza delle istruzioni di sicurezza e di montaggio può provocare danni personali o danni al prodotto.

MANUTENZIONE

1. Evitare l'esposizione prolungata al sole per prevenire l'invecchiamento.
2. Ispezionare gli accessori per eventuali segni di usura, crepe e altri danni prima dell'uso e sostituire immediatamente gli accessori difettosi.
