GEBRUIKSAANWIJZING GZB88092 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën

gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

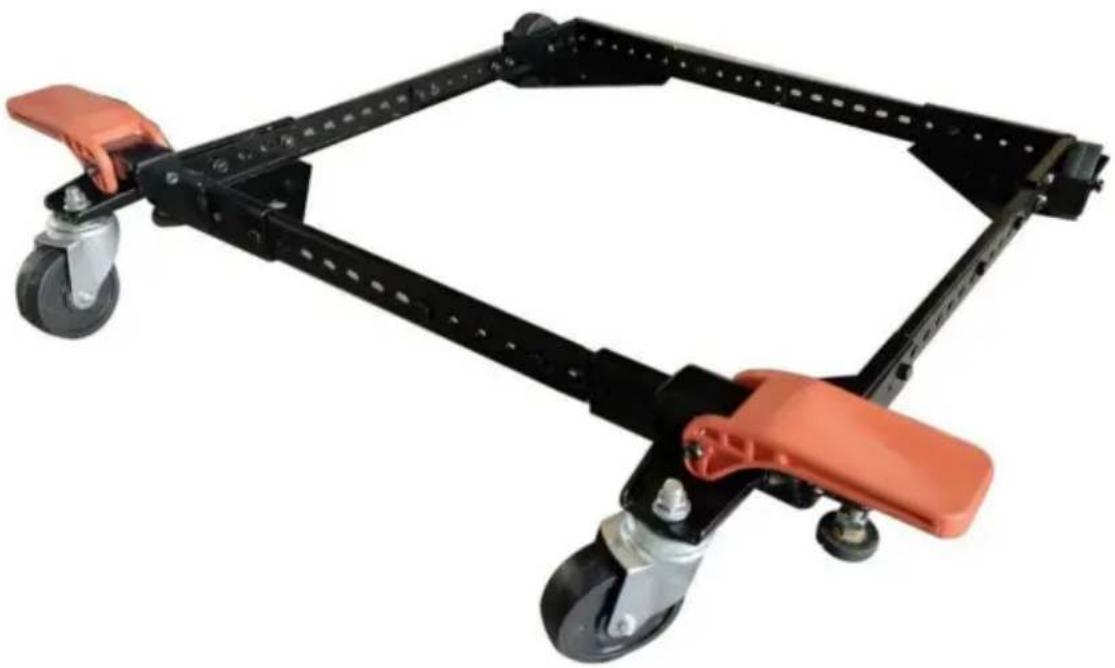

MOBIELE BASIS

MODEL: GZB88092

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Lees en begrijp eerst deze handleiding

assembleren, installeren, bedienen of onderhouden van dit product.

Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot

overlijden, persoonlijk letsel of schade aan waardevolle eigendommen.

1. Plaats het niet in de buurt van brandbare materialen.
2. Het is onder geen enkele omstandigheid verboden mensen te vervoeren.
3. Dit product kan niet worden gebruikt om trappen op of af te gaan.
4. Overbelasting is ten strengste verboden.
5. Beweeg niet te snel bij het passeren van kuilen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	GZB88092
Materiaal	Q235
Basisgrootteaanpassingsbereik	12x12 inch tot36x36 inch
maximale belasting	500 pond

MONTAGE EN GEBRUIK

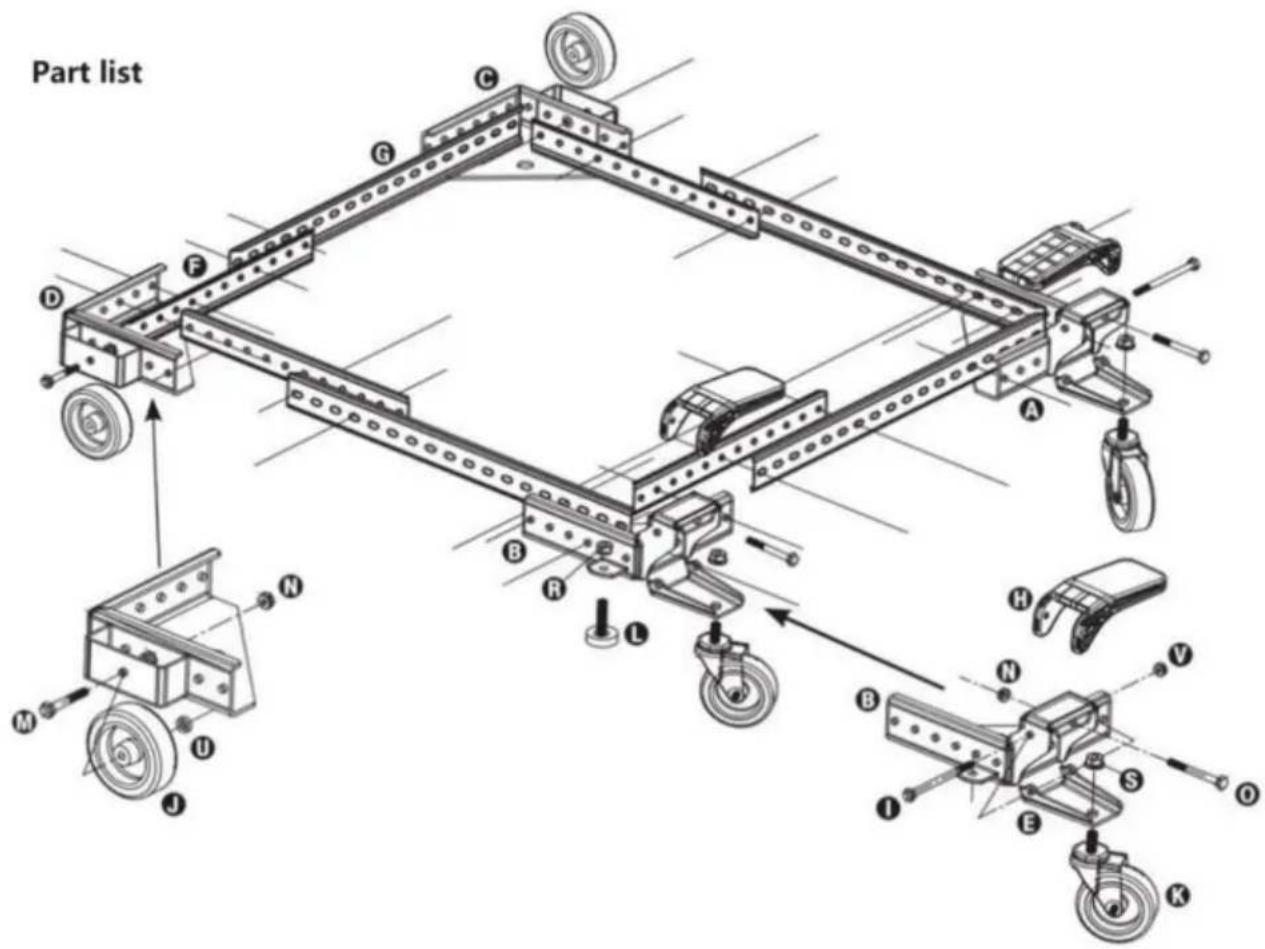

Onderdelenlijst
S/N-beschrijving		Aantal	S/N	Beschrijving	Aantal
ÿ Hoek (voor-rechts)		1 y	Rubberen voet		2
ÿ Hoek (linksvoor)		1 y	1/4 × 47 bouten, as		2
ÿ Hoek (rechtsachter)		1 y	1/4 moeren , Zelfsluitend		4
ÿ Hoek (linksachter)		1 y	1 / 4 × 62 Bolts		2
ÿ Draaiplaat		2 y	1/4 Bouten		25
ÿ Korte zijrail		4 y	M6-moeren		25
ÿ Lange zijrail		4 y	M 10 moeren		2
ÿ Voethendel		2 y	M 10 moeren, geflensd/gekarteld		2
ÿ Draaistangbout		2 y	Nylon wielbus		2
ÿ Wiel, 3 "		2 y	M6-moeren, zelfvergrendeling (zwart)		2
ÿ Zwenkwiel		2

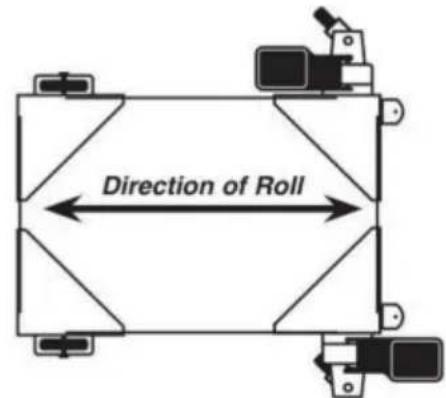

Montagevoorbeelden

Zorg ervoor dat u de veiligheids- en montage-instructies opvolgt. Houd rekening met de werkelijkheid werking van uw machine en het effect dat dit heeft op de algehele stabiliteit.

Een lange, smalle basis, zoals op een jointer, zou hiervan profiteren regeling. De meeste machines kunnen dat wel worden geregeld voor het gemak van de gebruiker.

Een korte, smalle basis, zoals gevonden op een kolomboormachine of lintzaag, kunnen baat hebben bij deze regeling. Door draaibare rotatie van de basis kan uit niveau zitten. Draai de zwenkwiel weg van de basis naar juist.

Wielen en zwenkwielen bevestigen

1. Bekijk de diagrammen voor de plaatsing van wielen, zwenkwielen en levellers.

2. Bevestig de zwenkplaat y aan de hoek van de zwenkwielbeugel (rechtsvoor) y

gebruik draaistangbout en M6 zelfborgende (zwarte) moer y. Voor juist oriëntatie, zie Figuur 1.

1. Bevestig de nokkenhendel van de actuator y aan de zwenkwielbeugel met behulp van een M6-62 draaibou y en M6 zelfborgende zinken (zilveren) moer y.

Opmerking: De actuatornokhendels kunnen in beide richtingen worden georiënteerd.

1. Bevestig het zwenkwiel y aan de zwenkplaat y met behulp van de M10-moer y.

2. Steek de rubberen voet y met schroefdraad in het schroefdraadgat in de stelvoet
   beugel. Draai de M10-stijlmoer ® op de bovenkant van de rubberen voet met schroefdraad ÿ.

3. Herhaal stap 1 tot en met 5 voor de hoek van de zwenkwielbeugel (linksvoor) .
4. Schuif het wiel y in de linker- en rechterhoek (ÿ &ÿ), zie

Figuur 1.

1. Steek de M6-47 bout y door het gat in de buitenrand van de wielkast,

door wiel ÿ, door nylon bus ÿ, en met behulp van de hoek vastzetten

M6 zelfborgende zinken moer y. Zorg ervoor dat u het niet te strak aandraait. Te strak aandraaien voorkomt dat het wiel gaat draaien.

Tip: steek een extra bout vanaf de binnenkant van de hoek in het asgat. Steek de bout net ver genoeg in de wielkast om als “hanger” te fungeren voor de nylon ring. Lijn nu het wiel zorgvuldig uit en installeer de asbout, zoals hierboven.

1. Til uw machine of het te mobiliseren voorwerp op zijn plaats.

LET OP: Controleer vóór gebruik de stabiliteit in zowel de op- als de neerwaartse positie.

Het niet naleven van de veiligheids- en montage-instructies kan persoonlijk letsel tot gevolg hebben letsel of schade aan het product.

ONDERHOUD

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.
2. Inspecteer accessoires vóór gebruik op slijtage, scheuren en andere schade en vervang defecte accessoires onmiddellijk.
