BEDIENUNGSANLEITUNG GZB88092 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

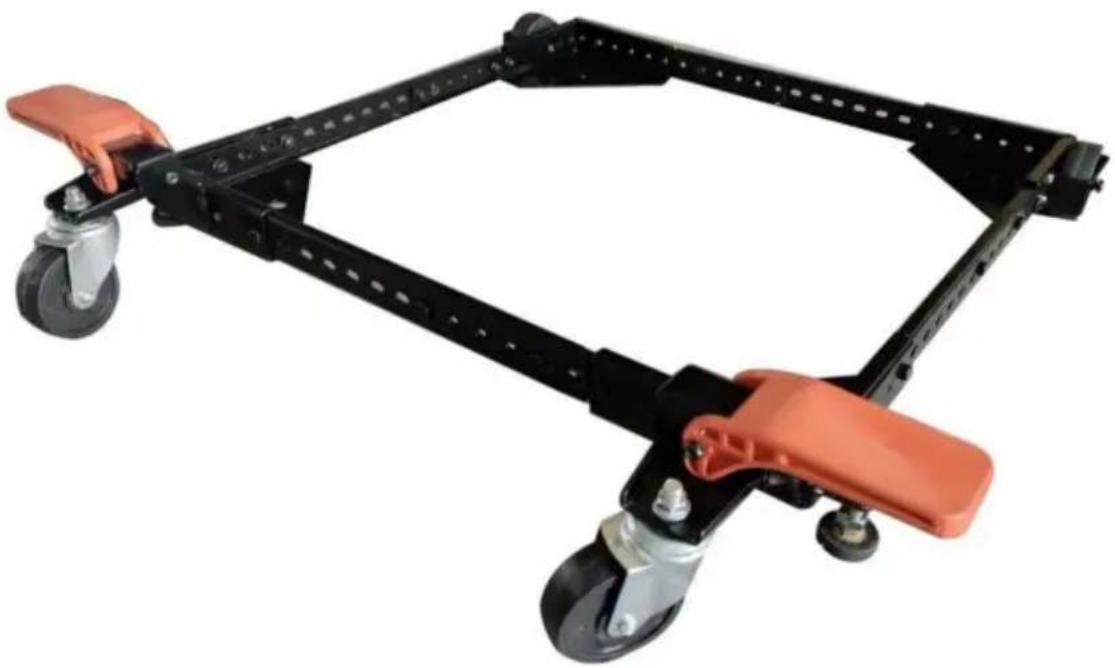

MOBILE BASIS

MODELL: GZB88092

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch, bevor Sie Montage, Installation, Bedienung oder Wartung dieses Produkts. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Tod, Personenschäden oder Schäden an wertvollem Eigentum.

1. Bitte nicht in der Nähe von brennbaren Materialien platzieren.
2. Die Beförderung von Personen ist unter allen Umständen verboten.
3. Dieses Produkt kann nicht zum Treppensteigen verwendet werden.
4. Überlastung ist strengstens verboten.
5. Fahren Sie nicht zu schnell durch Schlaglöcher.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	GZB88092
Material	Q235
BasisgrößeEinstellbereich	12x12 Zoll bis zu36x36 Zoll
Maximale Belastung	500 Pfund

MONTAGE UND VERWENDUNG

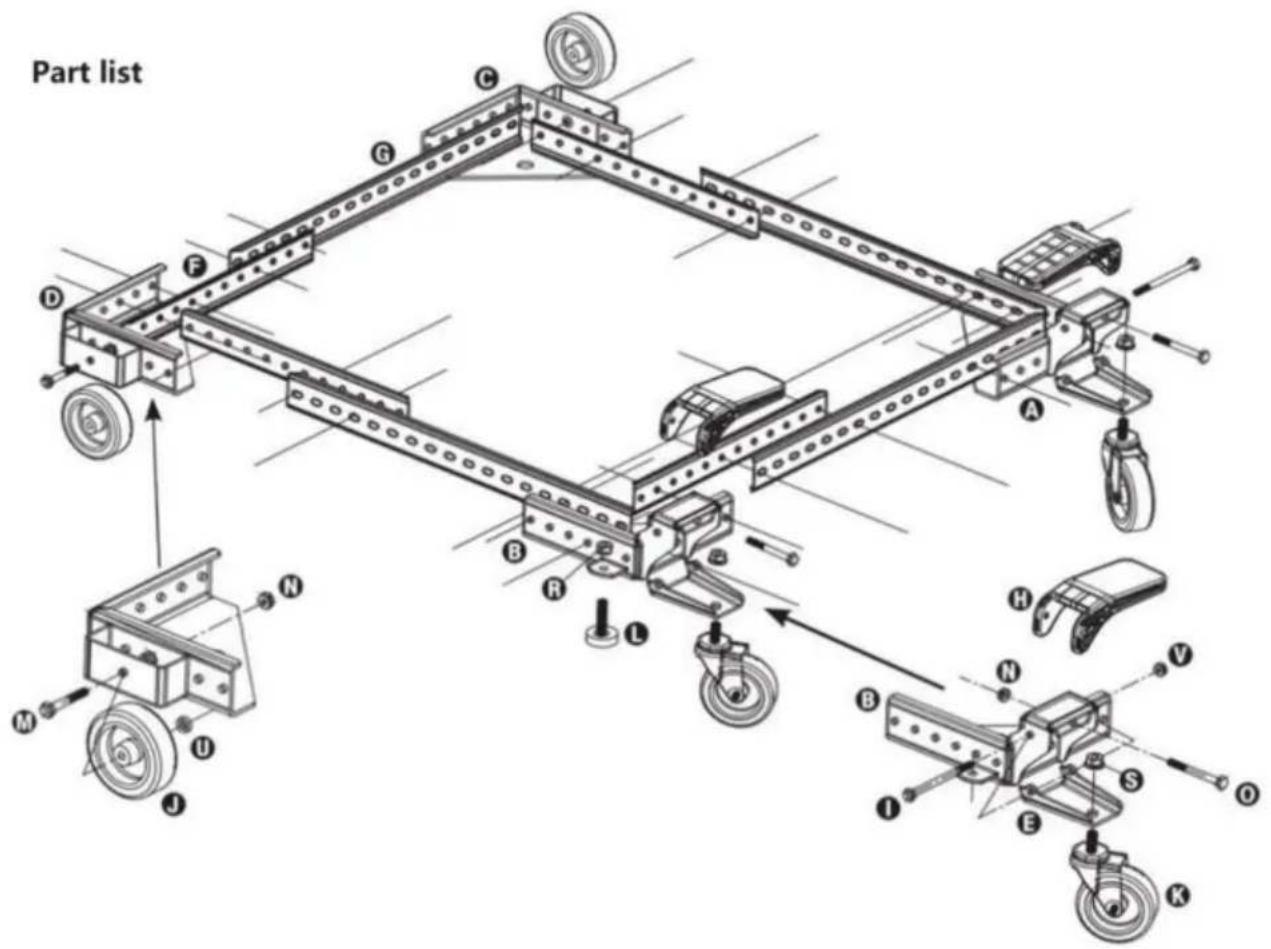

Ersatzteilliste
S/N	Beschreibung	Menge	S/N	Beschreibung	Menge
ÿ Ecke (vorne rechts)		1ÿ	Gummifuß		2
ÿ Ecke (vorne links)		1ÿ	1/4 ×	47 Bolzen, Achse	2
ÿ Ecke (hinten rechts)		1ÿ	1/4 Nüsse , Selbsthemmend		4
ÿ Ecke (hinten links)		1ÿ	1 / 4	× 62 Bolts	2
ÿ Schwenkplatte		2ÿ	1 / 4	Bolzen	25
ÿ Kurze Seitenschiene		4ÿ	M6 Muttern		25
ÿ Lange Seitenschiene		4ÿ	M 10	Muttern	2
ÿ Fußhebel		2ÿ	M 10	Muttern, geflanscht/gezahnt	2
ÿ Drehstangenbolzen		2ÿ	Nylon-Radbuchse		2
ÿ Rad, 3"		2ÿ	M6 Muttern, Selbstsichernd (Schwarz)		2
ÿ Lenkrolle		2

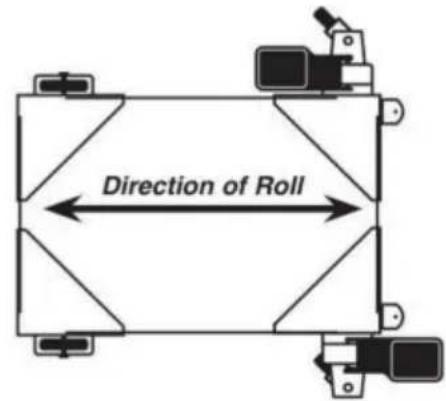

Montagebeispiele

Beachten Sie unbedingt die Sicherheits- und Montagehinweise. Beachten Sie die tatsächlichen Betrieb Ihrer Maschine und die Auswirkungen auf die Gesamtstabilität.

Eine lange, schmale Basis, wie zum Beispiel auf einem

Abrichthobel, würde davon profitieren

Anordnung. Die meisten Maschinen können werden nach Belieben arrangiert der Benutzer.

Eine kurze, schmale Basis, wie

B. an einer Bohrmaschine oder Bandsäge, können von dieser Anordnung profitieren.

Durch die Schwenkbewegung wird die Basis

kann nicht waagerecht sitzen. Drehen Sie den

das Rad von der Basis wegschwenken, um richtig.

Anbringen von Rädern und Rollen

1. Überprüfen Sie die Diagramme zur Platzierung von Rädern, Lenkrollen und Wasserwaagen.

2. Befestigen Sie die Schwenkplatte an der (vorne-rechten) Lenkrollenhalterungsecke

mit Drehstangenbolzen und selbstsichernder M6-Mutter (schwarz) y. Für eine ordnungsgemäße

Ausrichtung, siehe Abbildung 1.

1. Befestigen Sie den Aktuator-Nockenhebel y mit einem M6-62-Gelenkbolzen an der Lenkrollenhalterung

ÿ und selbstsichernde M6-Mutter aus Zink (Silber)ÿ.

Hinweis: Die Nockenhebel des Antriebs können in beide Richtungen ausgerichtet werden.

1. Lenkrolle mit M10-Mutter an Lenkplatte befestigen.

2. Den Gummifuß ä mit Gewinde in die Gewindebohrung im Nivellierfuß einsetzen

Halterung. Schrauben Sie die M10-Gegenmutter ® auf die Oberseite des Gummifußes mit Gewinde ÿ.

1. Wiederholen Sie die Schritte 1 bis 5 an der (vorderen linken) Ecke y der Lenkradhalterung.

2. Schieben Sie das Rad in die Position an den linken und rechten Ecken ( & ), siehe

Abbildung 1.

1. Die Schraube M6-47 y durch das Loch an der Außenkante des Radkastens stecken.

durch Rad , durch Nylonbuchse und an der Ecke befestigen mit

M6 selbstsichernde Zinkmutter . Achten Sie darauf, sie nicht zu fest anzuziehen.

verhindert, dass sich das Rad dreht.

Tipp: Stecken Sie eine zusätzliche Schraube von der Innenseite der Ecke in das Achsloch. Führen Sie die Schraube nur so weit in das Radgehäuse ein, dass sie als „Aufhänger“ fungiert. für die Nylonscheibe. Richten Sie nun das Rad sorgfältig aus und montieren Sie die Achsschraube wie oben beschrieben.

1. Heben Sie die Maschine oder den Gegenstand an den richtigen Platz.

ACHTUNG: Überprüfen Sie vor der Verwendung die Stabilität sowohl in der oberen als auch in der unteren Position. Bei Nichtbeachtung der Sicherheits- und Montagehinweise besteht Verletzungsgefahr. Verletzungen oder Produktschäden.

WARTUNG

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
2. Überprüfen Sie Zubehör vor der Verwendung auf Verschleiß, Risse und andere Schäden und ersetzen Sie defektes Zubehör sofort.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.
