GZB88092 - Mobilny stojak na kółkach Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Mobilny stojak na kółkach (podstawa mobilna)
Marka	Vevor
Model	GZB88092
Materiał	Stal Q235
Zakres regulacji podstawy	Od 12x12 cali (30,5x30,5 cm) do 36x36 cali (91,4x91,4 cm)
Maksymalna nośność	500 funtów (227 kg)
Koła	2 stałe koła 3 cali (7,6 cm) i 2 koła skrętne
Nóżki poziomujące	4 regulowane gumowe nóżki
Rodzaj zasilania	Ręczne (nieelektryczne)
Szacunkowa waga	Około 25 funtów (11 kg)
Montaż	Wymaga dostarczonych śrub, schematy w instrukcji
Konserwacja	Unikać długotrwałej ekspozycji na słońce; sprawdzać akcesoria przed użyciem
Zasady bezpieczeństwa	Nie przewozić osób, nie przeciążać, nie używać na schodach
Zalecane zastosowanie	Idealny do przenoszenia ciężkich maszyn (strugarki, wiertarki kolumnowe, piły taśmowe)

Często zadawane pytania - GZB88092 Vevor

Jak zmontować mobilny stojak GZB88092?

Postępuj zgodnie z instrukcją: przymocuj płyty obrotowe do narożników, zamontuj koła i kółka za pomocą dostarczonych śrub, a następnie umieść gumowe nóżki. Skorzystaj z dołączonych schematów montażu w celu prawidłowego ustawienia.

Jaka jest maksymalna nośność stojaka?

Maksymalne obciążenie wynosi 500 funtów (227 kg). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka uszkodzenia lub obrażeń.

Czy mogę używać tego stojaka do przewożenia osób?

Nie, surowo zabrania się przewożenia osób w żadnych warunkach. Stojak jest przeznaczony wyłącznie do ciężkich maszyn lub przedmiotów.

Jak wyregulować rozmiar podstawy?

Podstawę można regulować od 12x12 cali do 36x36 cali. Szyny boczne umożliwiają zmianę szerokości i długości w zależności od maszyny. Sprawdź przykłady montażu w instrukcji.

Jak zamontować koła i nóżki poziomujące?

Przymocuj koła stałe i skrętne za pomocą śrub osi i nakrętek samozabezpieczających. Gumowe nóżki wkręca się w uchwyty poziomujące, a następnie dokręca nakrętkę kontrującą, aby wyregulować stabilność.

Czy stojak może być używany na schodach?

Nie, zabrania się wchodzenia lub schodzenia po schodach z tym stojakiem. Może to prowadzić do utraty kontroli i poważnych wypadków.

Jak konserwować mobilny stojak?

Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów. Przed każdym użyciem sprawdź akcesoria (koła, śruby, nóżki) pod kątem zużycia, pęknięć lub uszkodzeń. Natychmiast wymień uszkodzone części.

Jakie maszyny mogę przenosić za pomocą tego stojaka?

Ten stojak nadaje się do przenoszenia ciężkich maszyn, takich jak strugarka, wiertarka kolumnowa, piła taśmowa lub inne urządzenia o masie do 500 funtów. Upewnij się, że podstawa jest prawidłowo dopasowana do maszyny.

Co zrobić, jeśli koło jest uszkodzone?

Natychmiast wymień uszkodzone koło. Skontaktuj się z serwisem posprzedażowym przez www.vevor.com/support, aby uzyskać części zamienne. Nie używaj stojaka z uszkodzonym kołem.

Gdzie znaleźć części zamienne do GZB88092?

Odwiedź stronę Vevor: www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancyjnego. Możesz również skontaktować się z producentem pod adresami wymienionymi w instrukcji.

INSTRUKCJA OBSŁUGI GZB88092 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

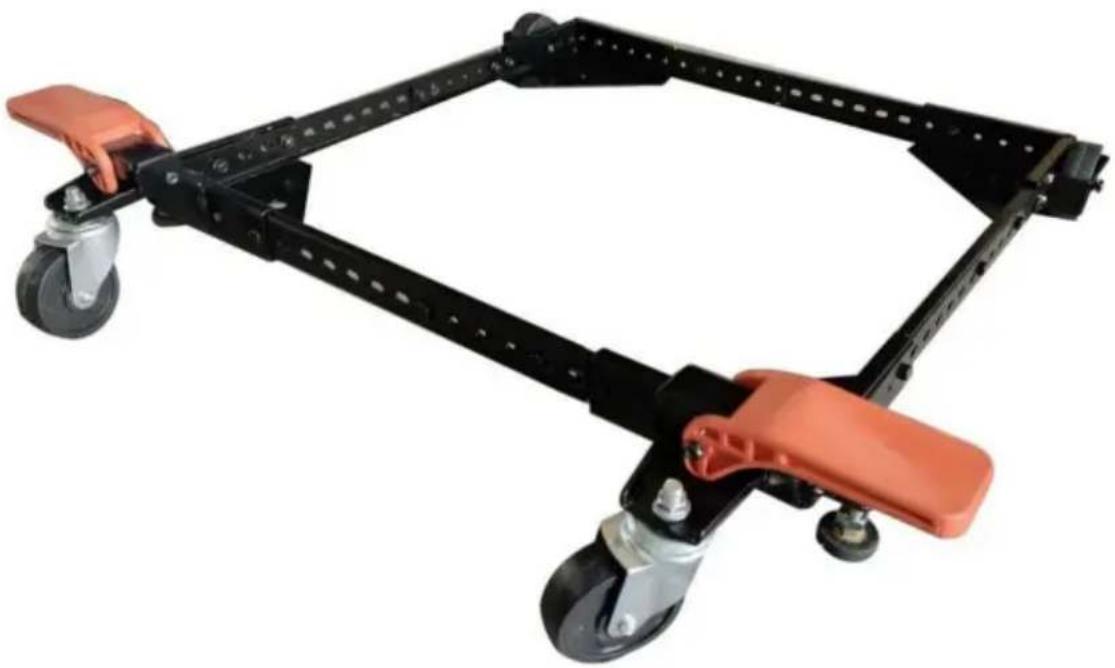

BAZA MOBILNA

MODEL: GZB88092

Zdjęcie w celach informacyjnych

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj i zrozum tę instrukcję wcześniej

montażu, instalacji, obsługi lub serwisowania tego produktu.

Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować

śmierć, obrażenia ciała lub uszkodzenie cennego mienia.

1. Proszę nie umieszczać go w pobliżu materiałów łatwopalnych.
2. Zabrania się przewożenia osób w jakichkolwiek warunkach.
3. Tego produktu nie można używać do wchodzenia i schodzenia po schodach.
4. Przeciążanie jest surowo zabronione.
5. Nie poruszaj się zbyt szybko, mijając dziury.

ZACHOWAJ TE INSTRUKCJE

MODEL I PARAMETRY

Model	GZB88092
Tworzywo	Q235
Rozmiar podstawowyzakres regulacji	12 x 12 cali do36x36 cali
maksymalne obciążenie	500 funtów

MONTAŻ I UŻYTKOWANIE

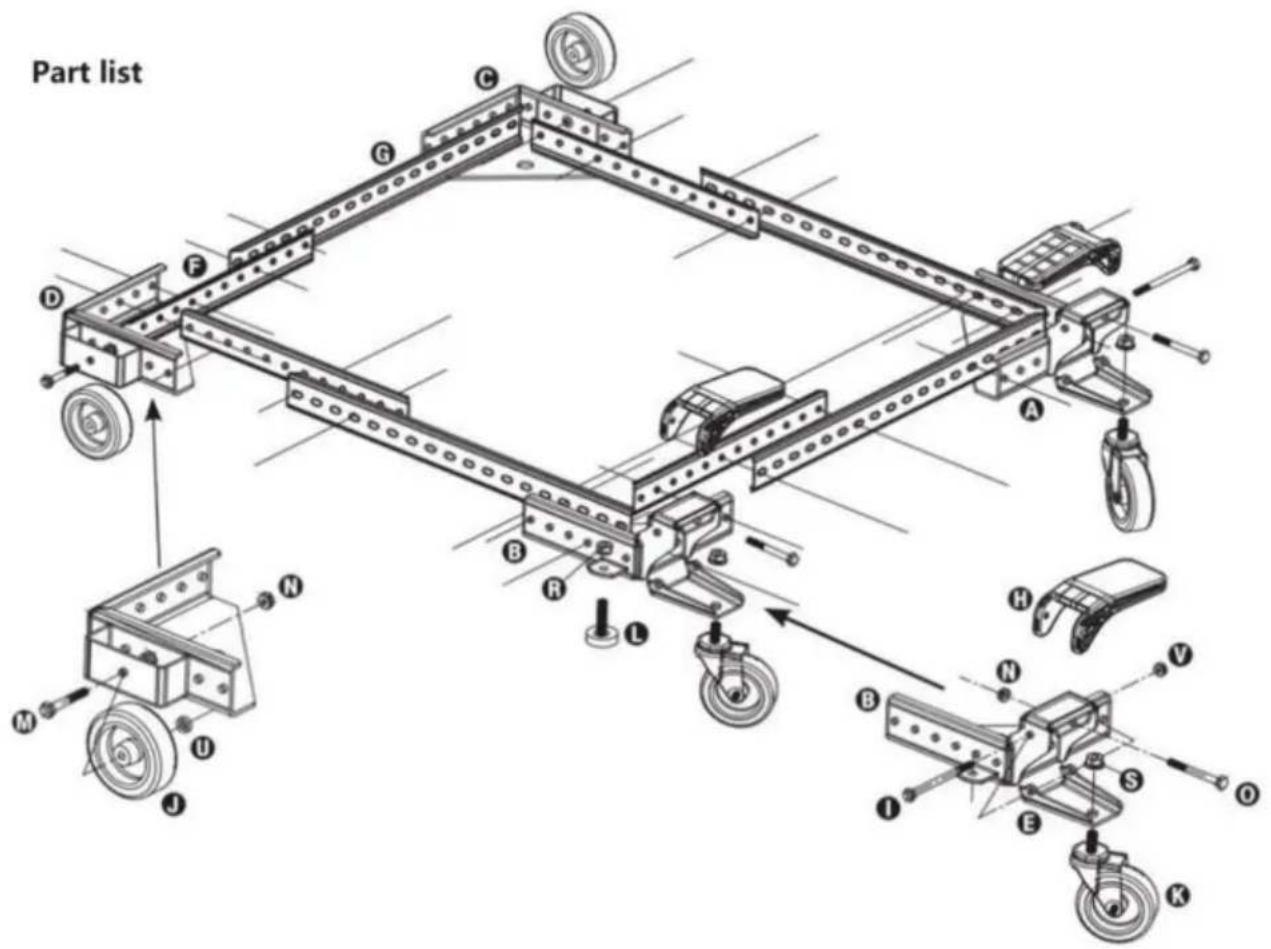

Lista części
Opis	S/N	Ilość	S/N Opis		Ilość
Narożnik (przód-prawy-ht)		1	Gumowa stopka		2
Narożnik (lewy przód)		Śruby 1		1/4 × 47 , oś	2
Narożnik (tył-prawy)		1	1/4 orzechów , Samoblokujący		4
Narożnik (tylny lewy)		1	1/4 × 62 BoIts		2
Płyta obrotowa		2	1/4 śruby		25
Krótka poręcz boczna		4	Nakrętki M6		25
Długa poręcz boczna		4	Nakrętki M 10		2
Dźwignia nożna		2	Nakrętki M 10, kołnierzowe/ząbkowane		2
Śruba drążka obrotowego		2	Nylonowa tuleja koła		2
Koło, 3"		2	Nakrętki M6, zabezpieczenie Self (czarne)		2
Kółko obrotowe		2

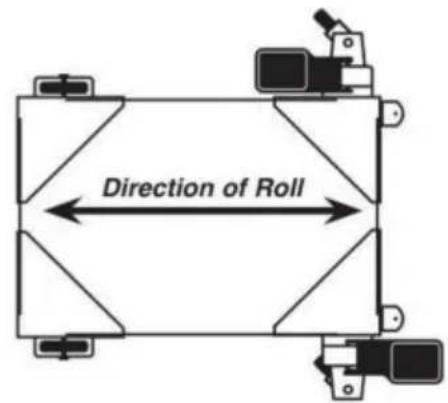

Przykłady montażu

Należy przestrzegać instrukcji bezpieczeństwa i montażu. Pamiętaj o tym, co rzeczywiste działanie maszyny i jej wpływ na ogólną stabilność.

Długa, wąska podstawa, np.

współpracownik, skorzystałby na tym

układ. Większość maszyn może

być zorganizowane tak, aby było to dla wygody użytkownika.

Krótka, wąska podstawa, np.

znalezione na wiertarce lub piłze taśmowej, mogą skorzystać z tego rozwiązania.

Dzięki obrotowi podstawy

może siedzieć poza poziomem. Obróć

koło od podstawy do

prawidłowego.

Mocowanie kół i kółek

1. Przejrzyj schematy rozmieszczenia kół, kółek samonastawnych i prostownicy.
2. Przymocuj płytkę obrotową do narożnika wspornika kółek (przedni-prawy)

za pomocą śruby sworznia obrotowego i nakrętki samozabezpieczającej M6 (czarnej). Za właściwą

orientację, patrz Rysunek 1.

1. Przymocuj dźwignię krzywki siłownika do wspornika kółka za pomocą śruby obrotowej M6-62

i nakrętki samozabezpieczającej M6, cynkowej (srebrnej).

Uwaga: Dźwignie krzywki siłownika można ustawić w dowolnym kierunku.

1. Przymocuj kółko obrotowe do płytki obrotowej za pomocą nakrętki M10.
2. Wkręć gwintowaną gumową stopkę do gwintowanego otworu w stopce poziomującej. Nakręcić przeciwnakrętkę M10 na gwintowaną gumową stopkę.
3. Powtórz kroki od 1 do 5 w narożniku wspornika kółek (przednim i lewym).
4. Wsuń koło w odpowiednie miejsca w lewym i prawym narożniku ( & ), patrz Rysunek 1.
5. Włóż śrubę M6-47 przez otwór w zewnętrznej krawędzi nadkola,

przez koło, przez tuleję nylonową i przymocuj do narożnika za pomocą

samozabezpieczającej nakrętki cynkowej M6. Zachowaj ostrożność, aby nie dokręcić zbyt mocno. Nadmierne dokręcenie zapobiegnie obracaniu się koła.

Wskazówka: włóż dodatkową śrubę w otwór na oś od wewnętrznej strony narożnika. Włóż śrubę do nadkola na tyle głęboko, aby działała jak „wieszak” do podkładki nylonowej. Teraz dokładnie wyrównaj koło i zamontuj śrubę osi, jak powyżej.

1. Podnieś maszynę lub przedmiot, który chcesz przenieść na miejsce. UWAGA: Przed użyciem sprawdź stabilność zarówno w pozycji górnej, jak i dolnej. Nieprzestrzeganie instrukcji bezpieczeństwa i montażu może skutkować obrażeniami ciała lub uszkodzeniem produktu.

KONSERWACJA

1. Unikaj długotrwałej ekspozycji na słońce, aby uniknąć starzenia.
2. Przed użyciem sprawdź akcesoria pod kątem zużycia, pęknięć i innych uszkodzeń i natychmiast wymień wadliwe akcesoria.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
