Marque	Vevor
Modèle	JX40B
Type de produit	Extracteur mécanique à cliquet (tendeur manuel)
Capacité maximale	4 tonnes
Type de câble	Câble métallique en acier
Diamètre du câble	6 mm
Longueur du câble	3 m
Portée à câble simple	70 cm – 2,8 m
Portée à double câble	70 cm – 1,67 m
Résistance à la rupture	5,5 tonnes
Nombre de crochets	3 (crochet d'ancrage, crochet de charge, etc.)
Mécanisme	Double engrenage avec cliquet
Matériau	Acier robuste
Utilisation prévue	Traction et tension de charges dans les limites techniques
Entretien	Lubrifier régulièrement le câble, vérifier l'usure, essuyer après usage en milieu agressif
Sécurité	Ne pas utiliser pour le levage, le remorquage de navires, ni pour le transport de personnes
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - JX40B Vevor

Quelle est la capacité maximale de l'extracteur JX40B ?

La capacité maximale est de 4 tonnes (4T). Ne dépassez jamais cette limite pour éviter tout risque de rupture ou d'accident.

Puis-je utiliser l'extracteur pour du levage ?

Non, cet extracteur à cliquet est conçu uniquement pour la traction horizontale. Il ne doit pas être utilisé pour des opérations de levage car il ne répond pas aux normes de sécurité spécifiques requises pour les palans.

Comment libérer le câble métallique ?

Placez le ressort du cliquet sur la position de déverrouillage supérieure, puis retournez la poignée vers le côté opposé tout en maintenant la gâchette. Le câble peut alors être tiré manuellement.

Quelle est la longueur du câble et le diamètre ?

Le câble métallique a un diamètre de 6 mm et une longueur totale de 3 mètres. La portée utile dépend de l'utilisation simple ou double câble.

Comment entretenir l'extracteur ?

Lubrifiez régulièrement le câble métallique et vérifiez l'absence d'usure ou de fils cassés. Après utilisation en milieu humide ou salin, essuyez l'appareil avec un chiffon sec.

Puis-je utiliser des rallonges ou leviers sur la poignée ?

Non, il est interdit d'utiliser des leviers ou tubes supplémentaires pour forcer la poignée. Cela pourrait endommager le mécanisme ou provoquer une défaillance dangereuse.

L'extracteur peut-il être utilisé pour remorquer des véhicules ?

Non, cet outil n'est pas conçu pour le remorquage de véhicules en marche. Utilisez-le uniquement pour la traction de charges statiques dans les limites spécifiées.

Que faire si le câble s'empile d'un côté lors de la rétraction ?

Utilisez votre doigt pour guider le câble et éviter qu'il ne s'empile de manière irrégulière. Assurez-vous que le câble est droit avant de commencer.

Quelle est la résistance à la rupture du câble ?

La résistance à la rupture est de 5,5 tonnes. Ne sollicitez jamais l'appareil à plus de 4 tonnes pour respecter une marge de sécurité.

Où puis-je obtenir une assistance technique ou la garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI JX40B Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

EXTRACTEUR À CLIQUET

MODÈLE : JX40B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

PUISSANCE DU CLIQUET

EXTRACTEUR

MODÈLE : JX40B

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

1. N'utilisez pas l'extracteur à cliquet lorsque le véhicule est en prise ou que la position « P » (frein de stationnement) est engagée. Cela peut endommager la transmission du véhicule.
2. Avant utilisation, le câble doit être redressé et non tordu pour éviter de le briser.
3. Gardez les mains, les vêtements, les cheveux et les bijoux éloignés du câble et de l'équipement lorsque vous utilisez l'extracteur à cliquet.
4. N'enroulez pas le câble autour de la charge et n'accrochez pas directement la charge sur le câble. Cela pourrait endommager la charge et tordre ou effilocher le câble.
5. N'utilisez pas l'extracteur à cliquet si le câble est effiloché, tordu ou endommagé.
6. Ne laissez personne se tenir près du câble, dans la zone de tirage, ou derrière le tireur manuel pendant qu'il est utilisé.
7. Ne passez jamais sur l'extracteur manuel ou le câble en acier pendant l'utilisation.
8. Par rapport au tableau des paramètres, ne surchargez pas la tension de rupture!
9. N'utilisez jamais d'autres leviers ou tubes pour exercer une force sur la poignée du tendeur.
10. Soumettre le tendeur de fil à une énergie de choc soudaine est interdit.
11. Il est interdit de laisser passer le câble métallique au-dessus/à proximité ou autour du coin pointu, ce qui entraînera la coupure du câble métallique.
12. Le produit est uniquement destiné à tirer des charges ou à tirer deux câbles ensemble dans le cadre des spécifications techniques du produit.
13. Le produit n'est pas destiné à remorquer des navires flottants, ni à des applications professionnelles et/ou industrielles.
14. N'utilisez pas l'extracteur à cliquet pour des opérations de levage ; ce type d'application, le palan doit respecter des normes de sécurité particulières.
15. L'extracteur à cliquet décrit dans ce manuel d'utilisation n'est pas destiné au transport de personnes.

MODÈLE ET PARAMÈTRES

Modèle	JX40B
Capacité max.	4T
Type de corde	Câble métallique
Diamètre/longueur de la corde	6mm/3m
Description	3 crochets et double engrenage
Portée à double câble	70-1,67m
Portée à câble simple	70-2,8 m
Briser la tension	5,5T

SCHÉMA DE STRUCTURE

1. 1. Poignée 2. Interrupteur à ressort à cliquet 3. Cliquet d'entraînement 4. Cliquet 5. Cliquet d'arrêt 6. Déclencheur 7. Crochet d'ancrage 8. Crochet de charge 9. Câble métallique 10. Protection

COMPOSANTS

Non.	Image	Nom	Quantité
1		Extracteur à cliquet	1
2		Manuel d'utilisation	1

OPÉRATION

VÉRIFIEZ ATTENTIVEMENT L'EXTRACTEUR À MAIN AVANT DE L'UTILISER !

Suggestion : La meilleure façon de se familiariser avec le fonctionnement de l'extracteur manuel est d'effectuer quelques essais avant de l'utiliser réellement.

Remarque : il peut être difficile de retirer la corde si elle est complètement enroulée. Veuillez réserver une longueur appropriée à l'extérieur !

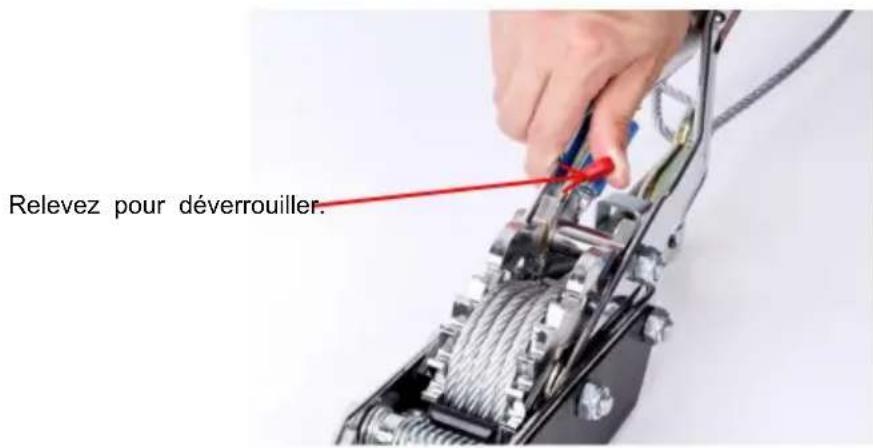

Étape 1 : Placez le ressort du cliquet sur la position de déverrouillage supérieure afin de libérer le cliquet.

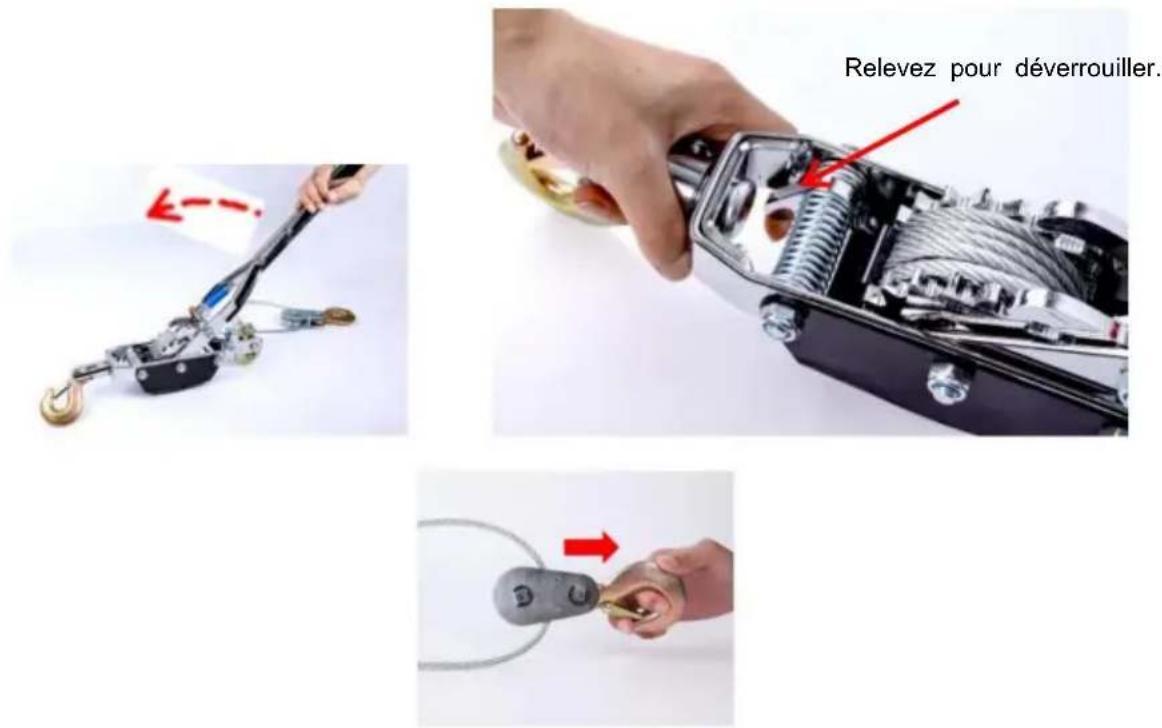

Étape 2 : Retournez la poignée vers le côté opposé, maintenez la gâchette simultanément, le câble métallique peut être retiré.

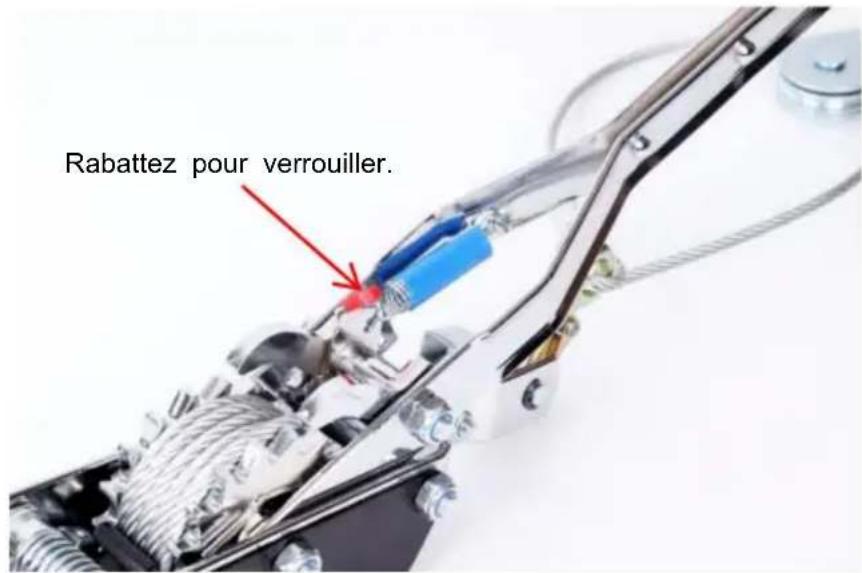

Étape 3 : Réinitialisez la poignée, remettez le ressort du cliquet dans sa position d'origine pour verrouiller le cliquet.

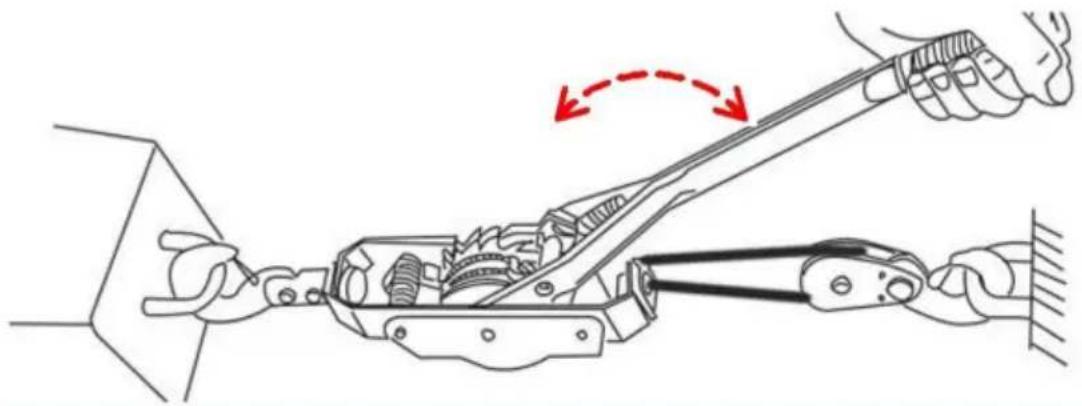

Étape 4 : Le câble métallique se rétracte lorsque vous poussez et tirez la poignée d'avant en arrière.

Remarque : Si le câble métallique est empilé sur un côté, vous pouvez utiliser votre doigt pour guider le câble pendant la rétraction.

ENTRETIEN

1. Lubrifiez régulièrement le câble métallique et vérifiez l'absence d'usure et de fil cassé.
2. Assurez-vous d'essuyer le produit avec un chiffon sec après utilisation dans des environnements difficiles, tels que le mauvais temps ou au bord de la mer.
