JX40B - Ekstraktor mechaniczny Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	JX40B
Rodzaj produktu	Mechaniczny wciągarka zapadkowa (ręczny napinacz)
Maksymalna nośność	4 tony
Typ liny	Stalowa lina
Średnica liny	6 mm
Długość liny	3 m
Zasięg na pojedynczej linie	70 cm – 2,8 m
Zasięg na podwójnej linie	70 cm – 1,67 m
Wytrzymałość na zerwanie	5,5 tony
Liczba haków	3 (hak kotwiczący, hak ładunkowy itp.)
Mechanizm	Podwójny przekładnia z zapadką
Materiał	Wytrzymała stal
Przeznaczenie	Ciągnięcie i napinanie ładunków w granicach technicznych
Konserwacja	Regularnie smarować linę, sprawdzać zużycie, wycierać po użyciu w agresywnym środowisku
Bezpieczeństwo	Nie używać do podnoszenia, holowania statków ani do transportu osób
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - JX40B Vevor

Jaka jest maksymalna nośność wciągarki JX40B?

Maksymalna nośność wynosi 4 tony (4T). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka zerwania lub wypadku.

Czy mogę używać wciągarki do podnoszenia?

Nie, ta wciągarka zapadkowa jest przeznaczona wyłącznie do ciągnięcia poziomego. Nie wolno jej używać do operacji podnoszenia, ponieważ nie spełnia specyficznych norm bezpieczeństwa wymaganych dla wciągników.

Jak uwolnić linę stalową?

Ustaw sprężynę zapadki w górnej pozycji odblokowania, następnie odwróć uchwyt w przeciwną stronę, przytrzymując spust. Linę można wtedy wyciągnąć ręcznie.

Jaka jest długość liny i średnica?

Lina stalowa ma średnicę 6 mm i całkowitą długość 3 metrów. Użyteczny zasięg zależy od użycia pojedynczej lub podwójnej liny.

Jak konserwować wciągarkę?

Regularnie smaruj linę stalową i sprawdzaj brak zużycia lub pękniętych drutów. Po użyciu w wilgotnym lub słonym środowisku wytrzyj urządzenie suchą szmatką.

Czy mogę używać przedłużaczy lub dźwigni na uchwycie?

Nie, zabronione jest używanie dodatkowych dźwigni lub rur do wymuszenia uchwytu. Może to uszkodzić mechanizm lub spowodować niebezpieczną awarię.

Czy wciągarka może być używana do holowania pojazdów?

Nie, to narzędzie nie jest przeznaczone do holowania pojazdów w ruchu. Używaj go wyłącznie do ciągnięcia ładunków statycznych w określonych granicach.

Co zrobić, jeśli lina gromadzi się po jednej stronie podczas zwijania?

Użyj swojego palca, aby prowadzić linę i zapobiec jej nieregularnemu gromadzeniu. Upewnij się, że lina jest prosta przed rozpoczęciem.

Jaka jest wytrzymałość liny na zerwanie?

Wytrzymałość na zerwanie wynosi 5,5 tony. Nigdy nie obciążaj urządzenia powyżej 4 ton, aby zachować margines bezpieczeństwa.

Gdzie mogę uzyskać pomoc techniczną lub gwarancję?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancji.

INSTRUKCJA OBSŁUGI JX40B Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Ściągacz z grzechotką

MODEL: JX40B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

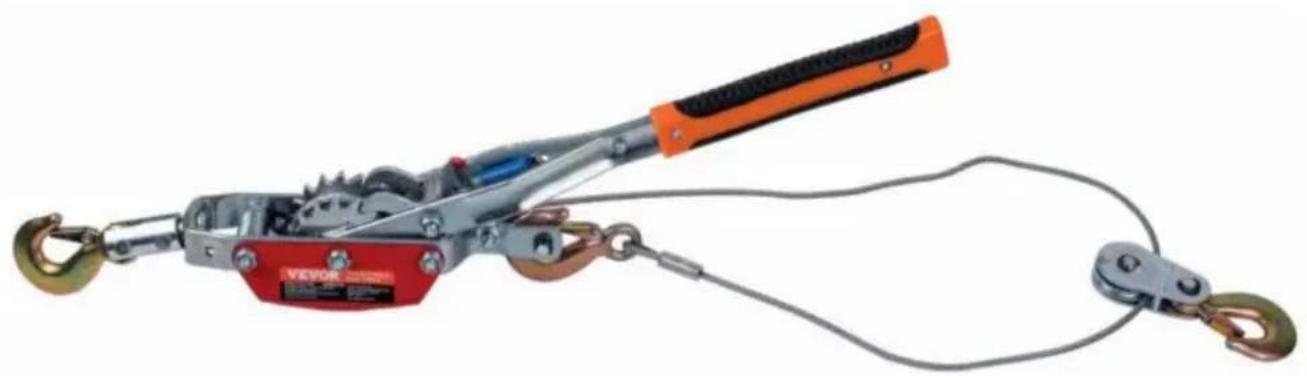

MOC ZAPADKI

WIOŚLARZ

MODEL: JX40B

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

WARNING

1. Nie używaj ściągacza zapadkowego, gdy pojazd jest na biegu lub w położeniu „P” (hamulec postojowy). Może to uszkodzić skrzynię biegów pojazdu.
2. Przed użyciem należy wyprostować kabel i nie skręcać go, aby uniknąć zerwania liny.
3. Trzymaj ręce, ubranie, włosy i biżuterię z dala od kabla/sprzętu podczas pracy ze ściągaczem zapadkowym.
4. Nie owijaj kabla wokół ładunku i nie zaczepiaj ładunku bezpośrednio na kablu. Może to uszkodzić ładunek i skręcić lub przetrzeć kabel.
5. Nie używaj wciągarki zapadkowej, jeśli kabel jest postrzępiony, skręcony lub uszkodzony.
6. Nie pozwalaj nikomu przebywać w pobliżu kabla/liny lub za wyciągarką ręczną, gdy jest włączona.
7. Podczas użytkowania nigdy nie przechodź nad wciągarką ręczną ani liną stalową.
8. Nie należy przekraczać wartości podanych w tabeli parametrów, powodując naprężenie zrywające!
9. Nigdy nie używaj innych dźwigni lub rur, aby wywierać siłę na uchwyt napinacza.
10. Poddanie napinacza drutu nagłemu obciążeniu energią udarową jest zabronione.
11. Zabrania się pozostawiania liny stalowej nad/w pobliżu lub wokół ostrego narożnika, który może spowodować przecięcie liny.
12. Produkt przeznaczony jest wyłącznie do ciągnięcia ładunków lub ciągnięcia dwóch kabli zgodnie ze specyfikacją techniczną produktu.
13. Produkt nie jest przeznaczony do holowania jednostek pływających, ani do zastosowań profesjonalnych i/lub przemysłowych.
14. Nie używaj wciągarki zapadkowej do podnoszenia lub unoszenia; w przypadku tego typu zastosowań podnośnik musi spełniać szczególne wymagania bezpieczeństwa.
15. W niniejszej instrukcji obsługi nie stosuje się ściągacza zapadkowego do transportu osób.

MODEL I PARAMETRY

Model	JX40B
Maksymalna pojemność	4T
Typ liny	Lina stalowa
Średnica/Długość liny	6mm/3m
Opis	3 haki i podwójny sprzęt
Podwójny rozpiętość liny	70-1,67 m
Pojedynczy rozpiętość liny	70-2,8m
Rozładowanie napięcia	5,5T

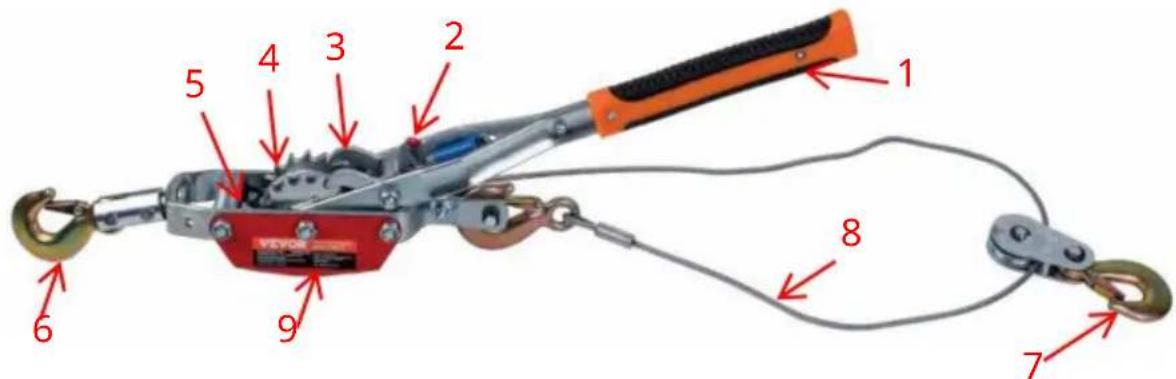

SCHEMAT STRUKTURY

1. Uchwyt 2. Wyłącznik sprężynowy zapadki 3. Zapadka napędowa 4. Grzechotka 5. Zapadka zatrzymująca Spust 6. Hak kotwiczny 7. Hak ładunkowy 8. Lina stalowa 9. Oślona

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Ściągacz zapadkowy	1
2		Instrukcja obsługi	1

DZIAŁANIE

SPRAWDŹ DOKŁADNIE WYCIĄGACZ RĘCZNY PRZED JEGO UŻYCIEM!

Sugestia: Najlepszym sposobem zapoznania się z działaniem ręcznej wciągarki jest wykonanie kilku prób przed jej faktycznym użyciem.

Uwaga: Może być trudno wyciągnąć linę, jeśli jest całkowicie zapakowana. Proszę zarezerwować odpowiednią długość na zewnątrz!

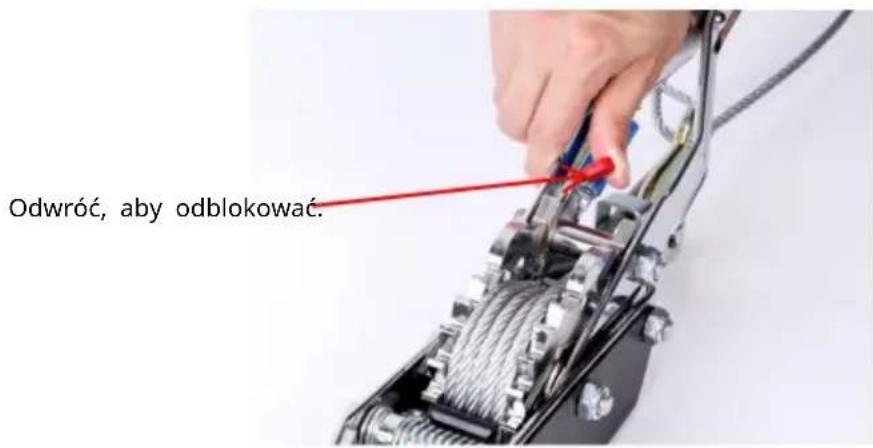

Krok 1: Aby zwolnić zapadkę, należy przestawić sprężynę zapadki do górnej pozycji odblokowania.

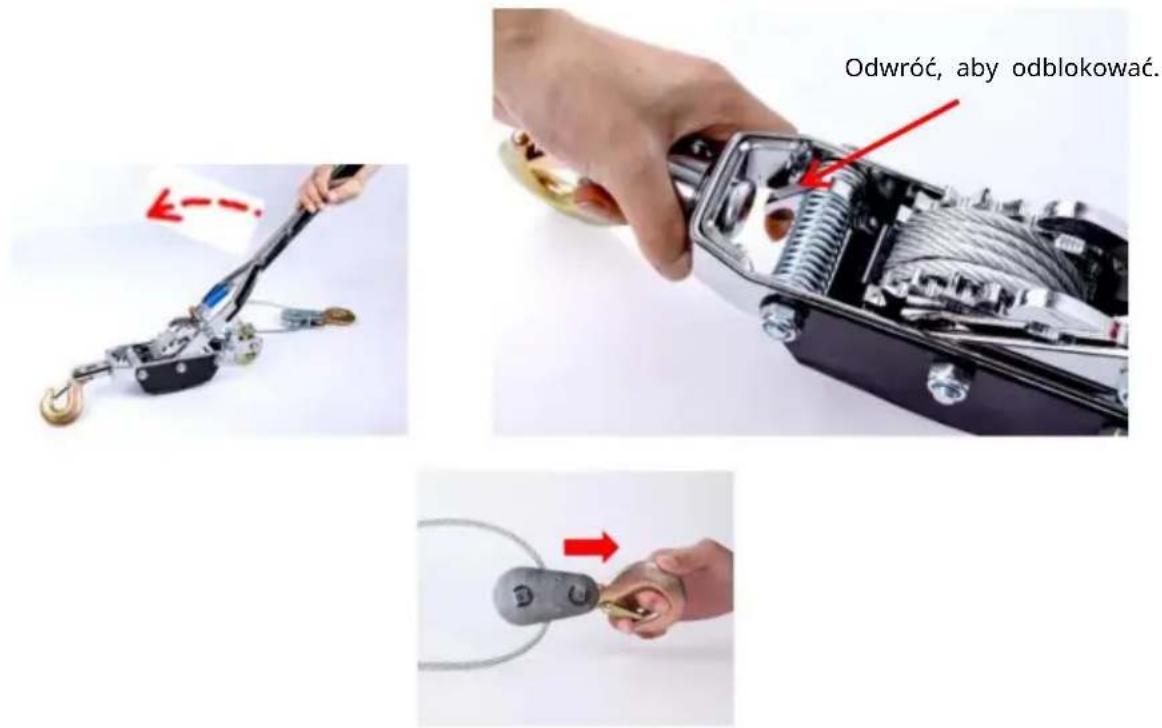

Krok 2: Przekręć uchwyt na przeciwną stronę, przytrzymaj jednocześnie spust, a linę stalową można wyciągnąć.

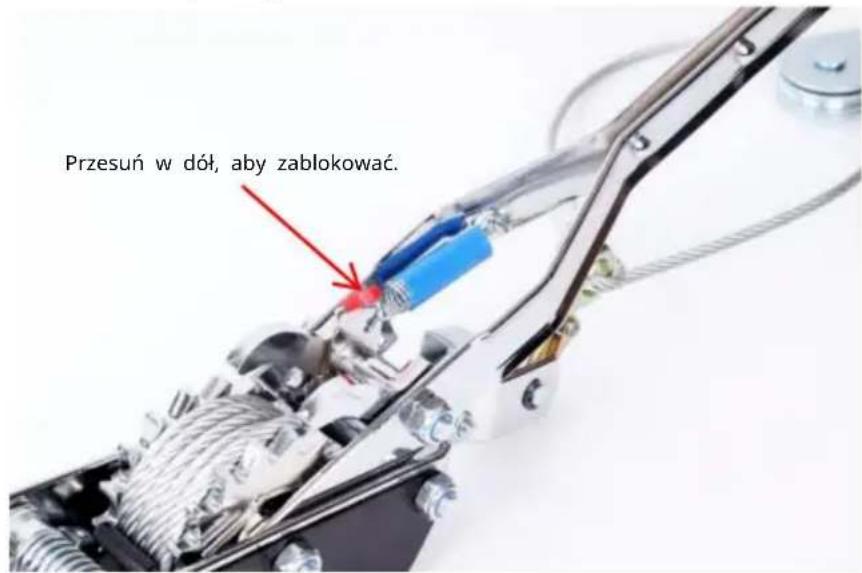

Krok 3: Zresetuj uchwyt, przestaw sprężynę zapadki z powrotem do pierwotnej pozycji, aby zablokować zapadkę.

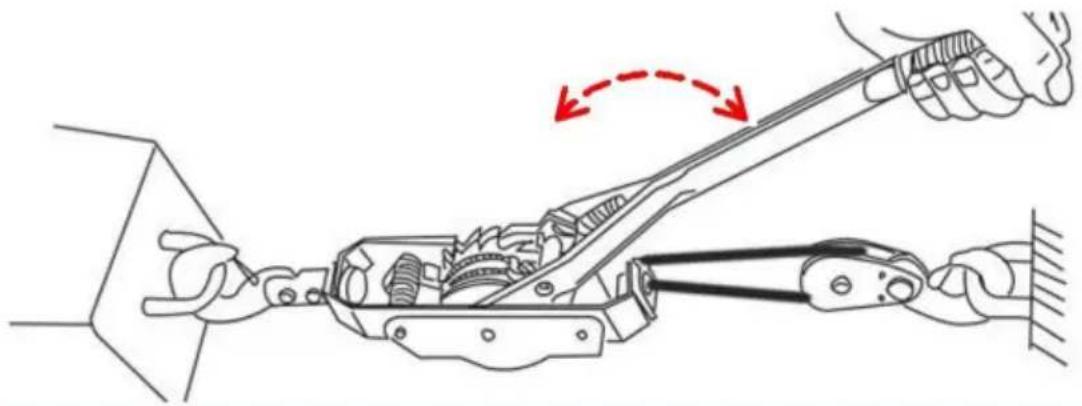

Krok 4: Lina stalowa zwinie się, gdy będziesz pchać i ciągnąć uchwyt tam i z powrotem.

Uwaga: W przypadku ułożenia liny stalowej po jednej stronie, można posłużyć się palcem, aby prowadzić linę podczas jej zwijania.

KONSERWACJA

1. Regularnie smaruj linę stalową i sprawdzaj, czy nie jest zużyta lub pęknięta.
2. Po użyciu produktu w trudnych warunkach, na przykład w złej pogodzie lub nad morzem, należy go dokładnie wytrzeć do sucha.
