Merk	Vevor
Model	JX40B
Producttype	Mechanische rateltrekker (handmatige spanner)
Maximale capaciteit	4 ton
Kabeltype	Stalen metaalkabel
Kabeldiameter	6 mm
Kabellengte	3 m
Enkelvoudig kabelbereik	70 cm – 2,8 m
Dubbel kabelbereik	70 cm – 1,67 m
Breuksterkte	5,5 ton
Aantal haken	3 (ankeerhaak, laadhaak, enz.)
Mechanisme	Dubbele vertanding met ratel
Materiaal	Robuust staal
Beoogd gebruik	Trekken en spannen van lasten binnen technische grenzen
Onderhoud	Smeer de kabel regelmatig, controleer op slijtage, veeg af na gebruik in agressieve omgeving
Veiligheid	Niet gebruiken voor hijsen, slepen van schepen of vervoer van personen
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - JX40B Vevor

Wat is de maximale capaciteit van de JX40B-trekker?

De maximale capaciteit is 4 ton (4T). Overschrijd deze limiet nooit om risico op breuk of ongelukken te voorkomen.

Kan ik de trekker gebruiken voor hijsen?

Nee, deze rateltrekker is alleen ontworpen voor horizontale tractie. Het mag niet worden gebruikt voor hijsoperaties omdat het niet voldoet aan de specifieke veiligheidsnormen die vereist zijn voor takels.

Hoe maak ik de staalkabel los?

Zet de ratelveer in de bovenste ontgrendelingspositie, draai vervolgens de hendel naar de tegenovergestelde kant terwijl u de trekker ingedrukt houdt. De kabel kan dan handmatig worden getrokken.

Wat is de lengte en diameter van de kabel?

De staalkabel heeft een diameter van 6 mm en een totale lengte van 3 meter. Het nuttige bereik hangt af van enkel- of dubbelkabelgebruik.

Hoe onderhoud ik de trekker?

Smeer de staalkabel regelmatig en controleer op slijtage of gebroken draden. Veeg het apparaat na gebruik in een vochtige of zoute omgeving af met een droge doek.

Kan ik verlengstukken of hefbomen op de hendel gebruiken?

Nee, het is verboden extra hefbomen of buizen te gebruiken om de hendel te forceren. Dit kan het mechanisme beschadigen of een gevaarlijke storing veroorzaken.

Kan de trekker worden gebruikt voor het slepen van voertuigen?

Nee, dit gereedschap is niet ontworpen voor het slepen van rijdende voertuigen. Gebruik het alleen voor het trekken van statische lasten binnen de gespecificeerde grenzen.

Wat te doen als de kabel aan één kant ophoopt tijdens het intrekken?

Gebruik uw vinger om de kabel te geleiden en te voorkomen dat deze onregelmatig ophoopt. Zorg ervoor dat de kabel recht is voordat u begint.

Wat is de breuksterkte van de kabel?

De breuksterkte is 5,5 ton. Belast het apparaat nooit meer dan 4 ton om een veiligheidsmarge te respecteren.

Waar kan ik technische ondersteuning of garantie krijgen?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING JX40B Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

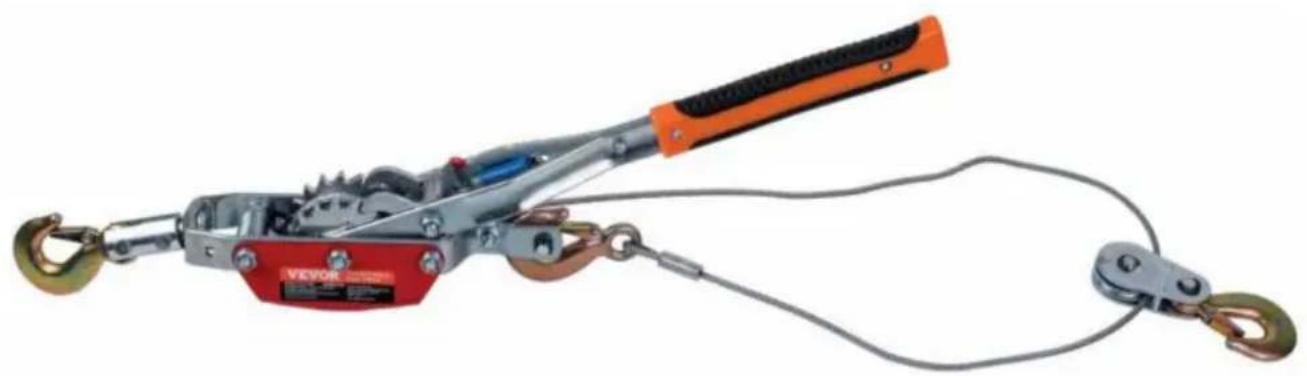

RATCHETKRACHT

TREKKER

MODEL: JX40B

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUWING

Gebruik de ratelsleutel niet als het voertuig in een versnelling staat of als de "P" (parkeerrem) positie. Dit kan de transmissie van het voertuig beschadigen.

1. Gebruik de ratelsleutel niet als het voertuig in een versnelling staat of als de "P" (parkeerrem) positie. Dit kan de transmissie van het voertuig beschadigen.
2. Voor gebruik moet de kabel rechtgetrokken worden en niet gedraaid om te voorkomen dat het touw breekt.
3. Houd handen, kleding, haar en sieraden uit de buurt van de kabel/uitrusting wanneer u de ratelsleutel gebruikt.
4. Wikkel de kabel niet om de last en haak de last niet rechtstreeks vast aan de kabel. Dit kan de lading beschadigen en de kabel verdraaien of rafelen.
5. Gebruik de ratelsleutel niet als de kabel gerafeld, gedraaid of beschadigd is.
6. Laat niemand in de buurt van de kabel staan of aan de kabel trekken, of achter de handtrekker staan terwijl deze in gebruik is.
7. Ga tijdens gebruik nooit over de handtrekker of de staalkabel heen.
8. Overschrijd de breeklast niet; raadpleeg de parametertabel!
9. Gebruik nooit andere hendels of buizen om kracht op de spanhendel uit te oefenen.
10. Het is verboden de draadspanner bloot te stellen aan plotselinge schokbelasting.
11. Het is verboden om de staalkabel over of dichtbij een scherpe hoek te laten lopen, waardoor de staalkabel wordt doorgesneden.
12. Het product is uitsluitend bestemd voor het trekken van lasten of het trekken van twee kabels aan elkaar koppelen binnen de technische specificaties van het product.
13. Het product is niet bedoeld voor het vervoeren van drijvende vaartuigen, noch voor professionele en/of industriële toepassingen.
14. Gebruik de ratel-trekmachine niet voor hijs- of hefwerkzaamheden.

Bij dit soort toepassingen moet de takel voldoen aan bepaalde veiligheidsvoorschriften.

1. De ratelsleutel in deze gebruiksaanwijzing is niet bedoeld voor het vervoeren van mensen.

MODEL EN PARAMETERS

Model	JX40B
Maximale capaciteit	4T
Touwtype	Staaldraad
Touwdiameter/lengte	y6mm/3m
Beschrijving	3 haken en dubbele versnelling
Dubbele touwoverspanning	70-1,67m
Enkele touwoverspanning	70-2,8m
Spanning breken	5,5T

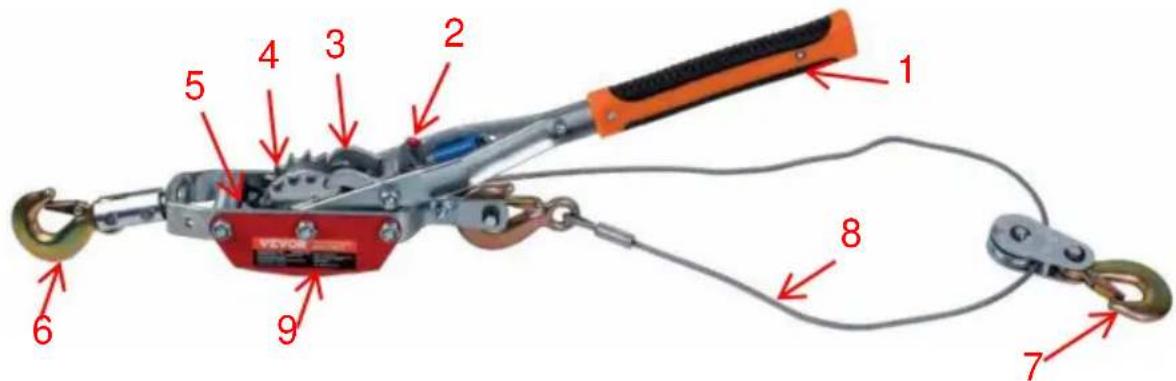

STRUCTUURDIAGRAM

1. Handgreep 2. Palveerschakelaar 3. Aandrijfpal 4. Ratel 5. Stoppal Trekker 6. Ankerhaak 7. Laadhaak 8. Staalkabel 9. Bescherming

COMPONENTEN

Nee.	Afbeelding	Naam	Hoeveelheid
1		Ratel-krachttrekker	1
2		Gebruiksaanwijzing	1

WERKING

CONTROLEER DE HANDTREKKER ZORGVULDIG VOORDAT U HEM GEBRUIKT!

Tip: De beste manier om vertrouwd te raken met de werking van de handtrekker is om hem eerst een paar keer te testen voordat u hem daadwerkelijk gaat gebruiken.

Let op: Het kan lastig zijn om het touw eruit te trekken als het helemaal vol zit. Reserveer een geschikte lengte buiten!

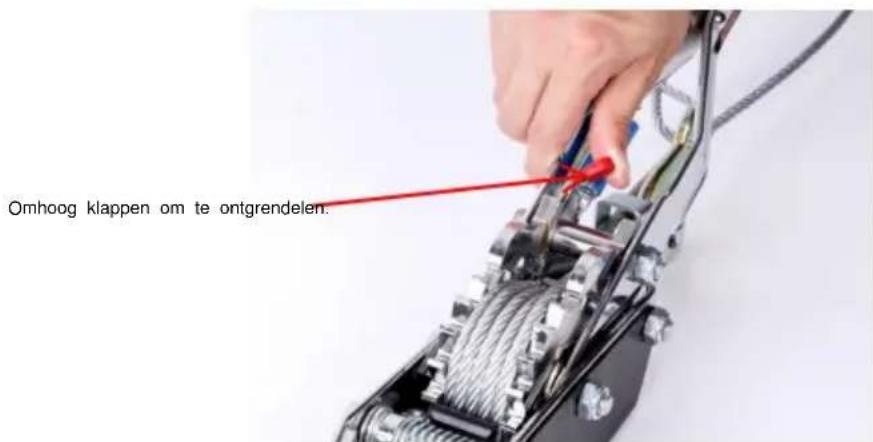

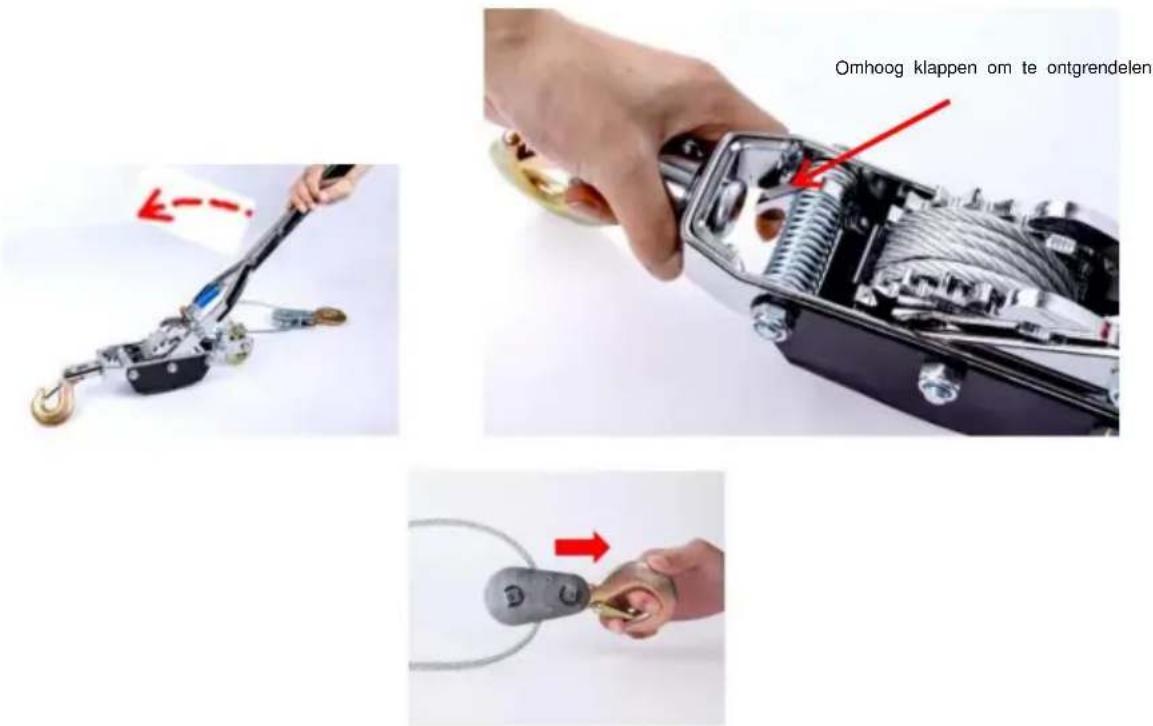

Stap 1: Zet de palveer in de bovenste ontgrendelpositie om de pal vrij te geven.

Stap 2: Draai de hendel naar de andere kant en houd tegelijkertijd de trekker vast. Het staalkabel kan eruit worden getrokken.

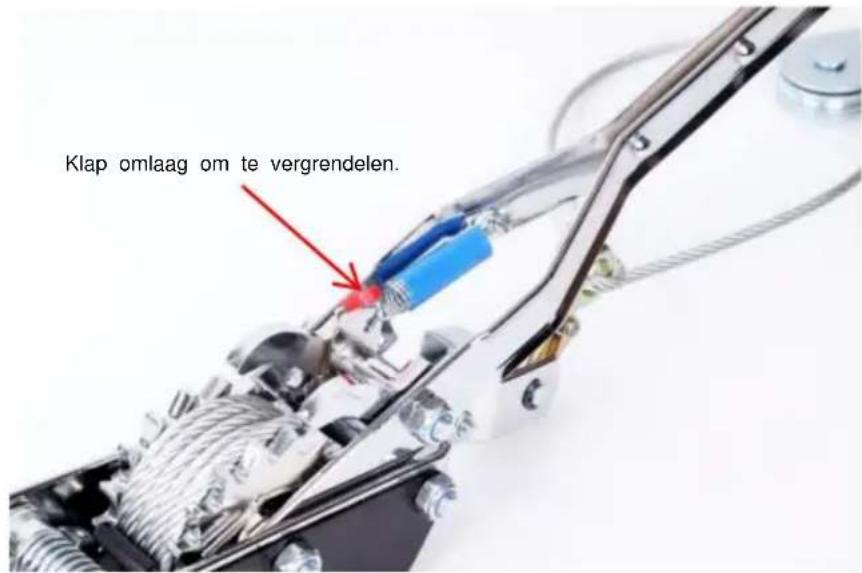

Stap 3: Plaats de hendel terug en zet de palveer terug in de oorspronkelijke positie om de pal te vergrendelen.

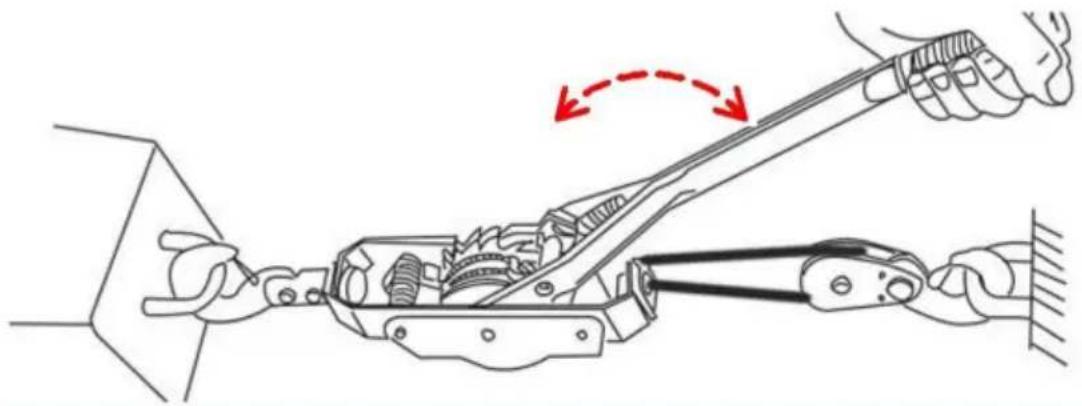

Stap 4: Het staalkabel wordt teruggetrokken wanneer u de hendel heen en weer duwt en trekt.

Let op: Als u de staalkabel aan één kant opstapelt, kunt u uw vinger gebruiken om de kabel te geleiden tijdens het intrekken.

ONDERHOUD

1. Smeer de staalkabel regelmatig en controleer op slijtage en draadbreuk.
2. Zorg ervoor dat u het product na gebruik in zware omstandigheden, zoals bij slecht weer of aan zee, afveegt met een droge doek.
