JX40B - Estrattore meccanico Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	JX40B
Tipo di prodotto	Estrattore meccanico a cricchetto (tenditore manuale)
Capacità massima	4 tonnellate
Tipo di cavo	Cavo metallico in acciaio
Diametro del cavo	6 mm
Lunghezza del cavo	3 m
Portata a cavo singolo	70 cm – 2,8 m
Portata a doppio cavo	70 cm – 1,67 m
Resistenza alla rottura	5,5 tonnellate
Numero di ganci	3 (gancio di ancoraggio, gancio di carico, ecc.)
Meccanismo	Doppio ingranaggio con cricchetto
Materiale	Acciaio robusto
Utilizzo previsto	Trazione e tensione di carichi entro i limiti tecnici
Manutenzione	Lubrificare regolarmente il cavo, controllare l'usura, asciugare dopo l'uso in ambienti aggressivi
Sicurezza	Non utilizzare per sollevamento, rimorchio di navi, né per il trasporto di persone
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - JX40B Vevor

Qual è la capacità massima dell'estrattore JX40B?

La capacità massima è di 4 tonnellate (4T). Non superare mai questo limite per evitare qualsiasi rischio di rottura o incidente.

Posso utilizzare l'estrattore per sollevamento?

No, questo estrattore a cricchetto è progettato solo per la trazione orizzontale. Non deve essere utilizzato per operazioni di sollevamento poiché non soddisfa gli standard di sicurezza specifici richiesti per i paranchi.

Come rilasciare il cavo metallico?

Posizionare la molla del cricchetto sulla posizione di sblocco superiore, quindi girare la maniglia verso il lato opposto tenendo premuto il grilletto. Il cavo può quindi essere tirato manualmente.

Qual è la lunghezza del cavo e il diametro?

Il cavo metallico ha un diametro di 6 mm e una lunghezza totale di 3 metri. La portata utile dipende dall'uso semplice o doppio cavo.

Come effettuare la manutenzione dell'estrattore?

Lubrificare regolarmente il cavo metallico e verificare l'assenza di usura o fili rotti. Dopo l'uso in ambienti umidi o salini, asciugare l'apparecchio con un panno asciutto.

Posso utilizzare prolunghe o leve sulla maniglia?

No, è vietato utilizzare leve o tubi aggiuntivi per forzare la maniglia. Ciò potrebbe danneggiare il meccanismo o provocare un guasto pericoloso.

L'estrattore può essere utilizzato per rimorchiare veicoli?

No, questo strumento non è progettato per il rimorchio di veicoli in movimento. Utilizzarlo solo per la trazione di carichi statici entro i limiti specificati.

Cosa fare se il cavo si accumula da un lato durante la retrazione?

Usare il dito per guidare il cavo ed evitare che si accumuli in modo irregolare. Assicurarsi che il cavo sia dritto prima di iniziare.

Qual è la resistenza alla rottura del cavo?

La resistenza alla rottura è di 5,5 tonnellate. Non sollecitare mai l'apparecchio oltre le 4 tonnellate per rispettare un margine di sicurezza.

Dove posso ottenere assistenza tecnica o la garanzia?

Visita il sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia elettronica.

MANUALE UTENTE JX40B Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

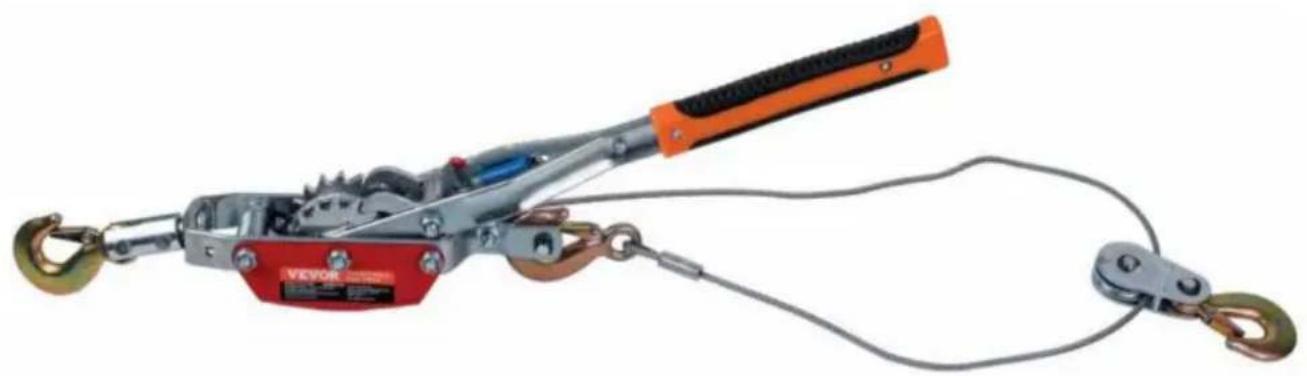

POTENZA A CRICCHETTO

ESTRATTORE

MODELLO: JX40B

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Non utilizzare l'estrattore a cricchetto quando il veicolo è in marcia o in posizione "P" (freno di stazionamento). Ciò potrebbe danneggiare la trasmissione del veicolo.
2. Prima dell'uso, il cavo deve essere raddrizzato e non attorcigliato per evitare di rompere la corda.
3. Tenere mani, vestiti, capelli e gioielli lontani dal cavo/attrezzatura quando si utilizza l'estrattore elettrico a cricchetto.
4. Non avvolgere il cavo attorno al carico e non agganciare il carico direttamente sul cavo. Ciò potrebbe danneggiare il carico e torcere o sfilacciare il cavo.
5. Non utilizzare l'estrattore a cricchetto se il cavo è sfilacciato, attorcigliato o danneggiato.
6. Non permettere a nessuno di sostare vicino al cavo durante la fase di tiro del cavo o dietro il tirante manuale mentre è acceso.
7. Non passare mai sopra il tirante manuale o il cavo d'acciaio durante l'uso.
8. Non sovraccaricare la tensione di frattura rispetto alla tabella dei parametri!
9. Non utilizzare mai altre leve o tubi per esercitare forza sulla maniglia del tenditore.
10. È proibito sottoporre il tenditore del filo a un'improvvisa energia di carico d'urto.
11. È vietato far passare il cavo metallico sopra, vicino o dietro un angolo acuto, poiché ciò causerebbe il taglio del cavo metallico.
12. Il prodotto è destinato esclusivamente al traino di carichi o al traino di due cavi insieme, secondo le specifiche tecniche del prodotto.
13. Il prodotto non è destinato al traino di imbarcazioni galleggianti, né all'uso in applicazioni professionali e/o industriali.
14. Non utilizzare l'estrattore a cricchetto per operazioni di sollevamento; per questo tipo di applicazione, il paranco deve rispettare particolari requisiti di sicurezza.
15. L'estrattore elettrico a cricchetto descritto in questo manuale operativo non è destinato al trasporto di persone.

MODELLO E PARAMETRI

Modello	JX40B
Capacità massima	4T
Tipo di corda	Cavo metallico
Diametro/Lunghezza della corda	ÿ6 mm/3 m
Descrizione	3 ganci e doppio ingranaggio
Doppia campata di corda	70-1,67 m
Campata a fune singola	70-2,8 m
Rompere la tensione	5,5T

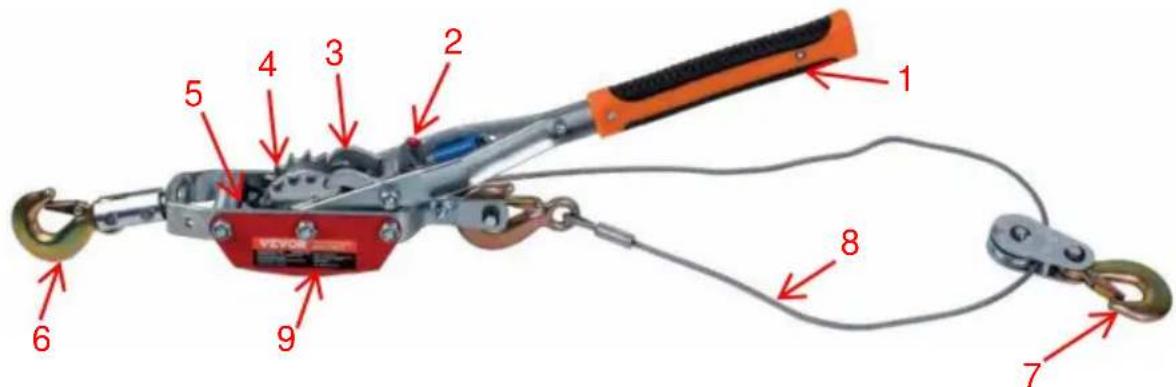

SCHEMA DELLA STRUTTURA

1. 1. Maniglia 2. Interruttore a molla del nottolino 3. Nottolino di azionamento 4. Cricchetto 5. Nottolino di arresto 6. Grilletto 7. Gancio di ancoraggio 8. Gancio di carico 9. Fune metallica 10. Protezione

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Estrattore a cricchetto	1
2		Manuale d'uso	1

OPERAZIONE

CONTROLLARE ATTENTAMENTE L'ESTRATTORE MANUALE PRIMA DI UTILIZZARLO!

Suggerimento: il modo migliore per prendere familiarità con il funzionamento dell'estrattore manuale è effettuare alcune prove prima di utilizzarlo effettivamente.

Nota: potrebbe essere difficile estrarre la corda se è completamente imballata. Si prega di riservare una lunghezza appropriata all'esterno!

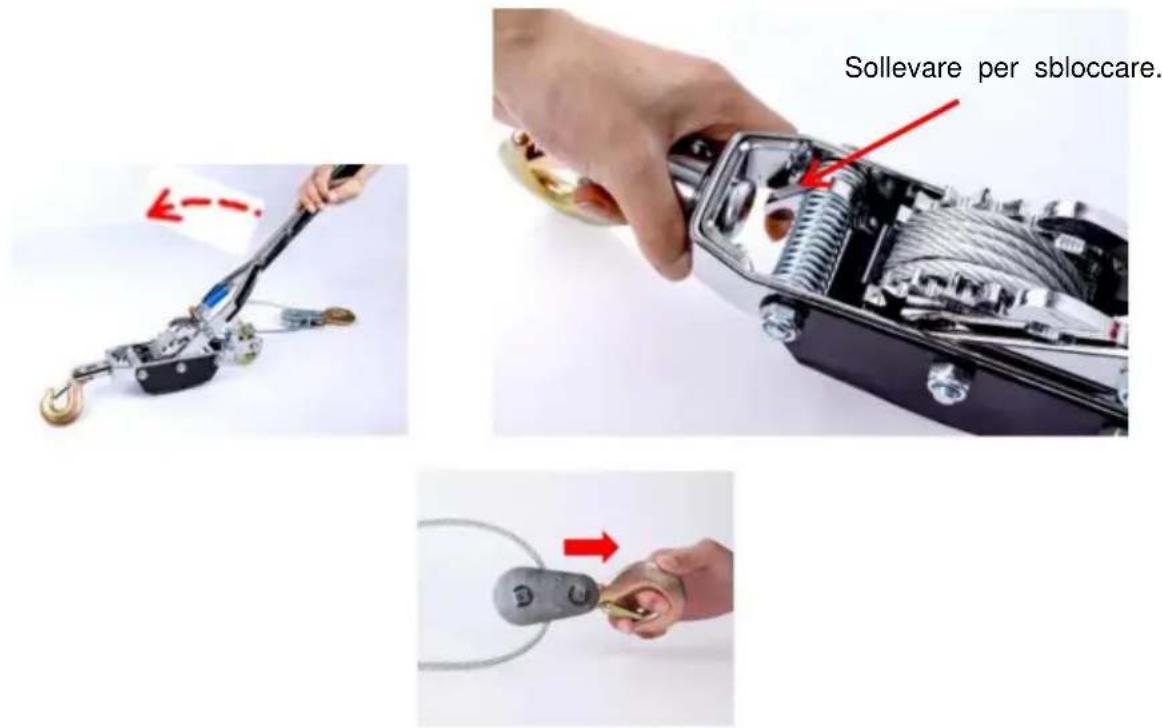

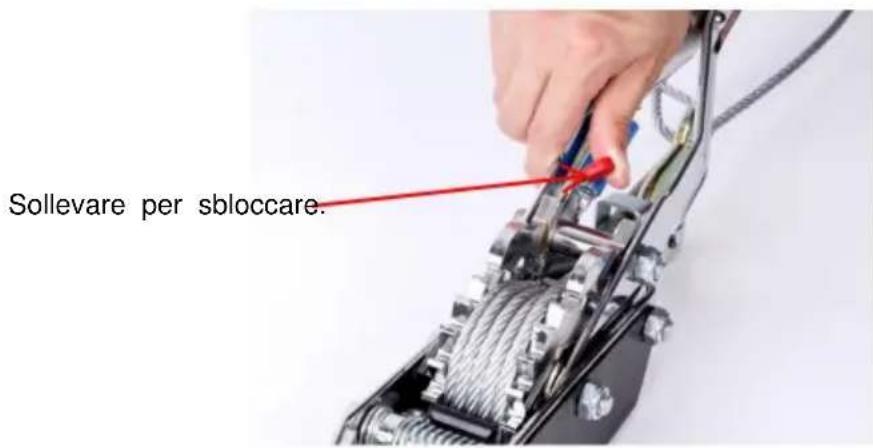

Fase 1: Spostare la molla del nottolino nella posizione di sblocco superiore per sbloccare il nottolino.

Fase 2: Girare la maniglia sul lato opposto, tenere premuto contemporaneamente il grilletto: il cavo metallico può essere estratto.

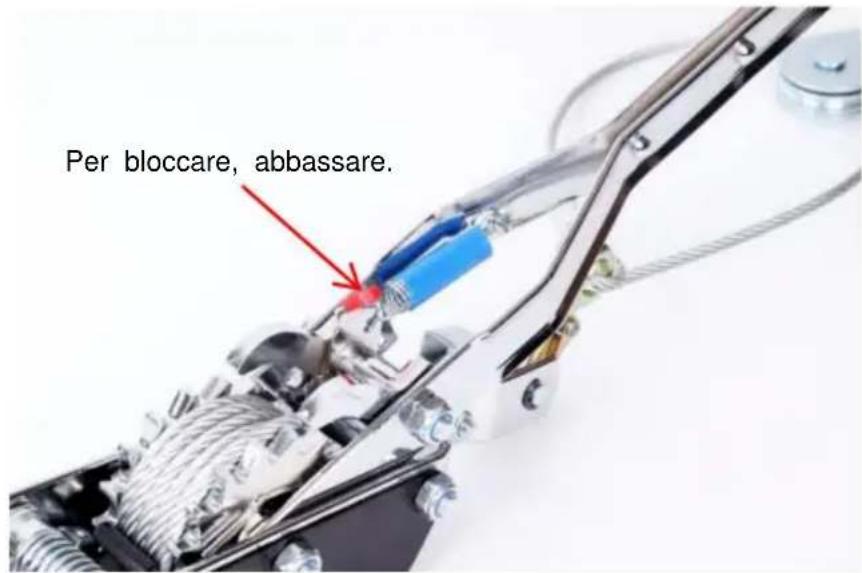

Fase 3: Reimpostare la maniglia, riportare la molla del nottolino nella posizione originale per bloccare il nottolino.

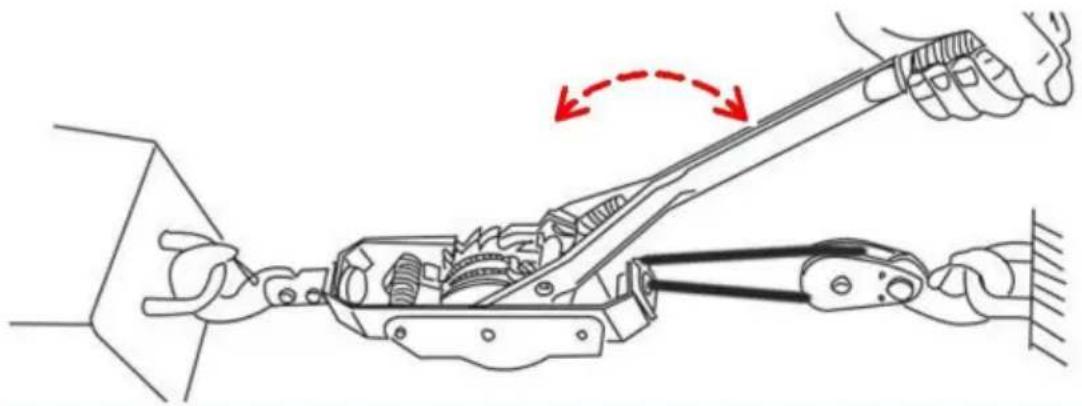

Fase 4: Il cavo metallico verrà retratto quando si spinge e si tira la maniglia avanti e indietro.

Nota: se si impila il cavo metallico su un lato, è possibile utilizzare il dito per guidare il cavo durante la retrazione.

MANUTENZIONE

1. Lubrificare regolarmente il cavo metallico e controllare che non vi siano segni di usura o rotture.
2. Assicurarsi di pulire il prodotto con un panno asciutto dopo l'uso in ambienti difficili, ad esempio in caso di maltempo o in riva al mare.
