JX40B - Mechanischer Extraktor Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	JX40B
Produkttyp	Mechanischer Ratschenzug (manuelles Spannwerkzeug)
Maximale Kapazität	4 Tonnen
Kabeltyp	Stahldrahtseil
Kabeldurchmesser	6 mm
Kabellänge	3 m
Einfachseil-Reichweite	70 cm – 2,8 m
Doppelseil-Reichweite	70 cm – 1,67 m
Bruchfestigkeit	5,5 Tonnen
Anzahl Haken	3 (Ankerhaken, Lasthaken, usw.)
Mechanismus	Doppelgetriebe mit Ratsche
Material	Robuster Stahl
Verwendungszweck	Zug und Spannung von Lasten innerhalb der technischen Grenzen
Wartung	Regelmäßig das Seil schmieren, auf Verschleiß prüfen, nach Gebrauch in aggressiver Umgebung abwischen
Sicherheit	Nicht zum Heben, Schleppen von Schiffen oder zum Transport von Personen verwenden
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - JX40B Vevor

Was ist die maximale Kapazität des Ratschenzugs JX40B?

Die maximale Kapazität beträgt 4 Tonnen (4T). Überschreiten Sie diese Grenze niemals, um Bruch- oder Unfallrisiken zu vermeiden.

Kann ich den Ratschenzug zum Heben verwenden?

Nein, dieser Ratschenzug ist ausschließlich für den horizontalen Zug ausgelegt. Er darf nicht für Hebevorgänge verwendet werden, da er nicht die spezifischen Sicherheitsnormen erfüllt, die für Hebezeuge erforderlich sind.

Wie wird das Stahldrahtseil freigegeben?

Setzen Sie die Ratsche auf die obere Entriegelungsposition, drehen Sie dann den Griff zur gegenüberliegenden Seite, während Sie den Auslöser gedrückt halten. Das Seil kann dann manuell herausgezogen werden.

Welche Länge und welchen Durchmesser hat das Seil?

Das Stahldrahtseil hat einen Durchmesser von 6 mm und eine Gesamtlänge von 3 Metern. Die nutzbare Reichweite hängt von der Verwendung mit einfachem oder doppeltem Seil ab.

Wie wird der Ratschenzug gewartet?

Schmieren Sie das Stahldrahtseil regelmäßig und prüfen Sie auf Verschleiß oder gebrochene Drähte. Nach Gebrauch in feuchter oder salzhaltiger Umgebung wischen Sie das Gerät mit einem trockenen Tuch ab.

Kann ich Verlängerungen oder Hebel am Griff verwenden?

Nein, es ist verboten, zusätzliche Hebel oder Rohre zu verwenden, um den Griff zu erzwingen. Dies könnte den Mechanismus beschädigen oder zu einem gefährlichen Versagen führen.

Kann der Ratschenzug zum Abschleppen von Fahrzeugen verwendet werden?

Nein, dieses Werkzeug ist nicht für das Abschleppen von fahrenden Fahrzeugen ausgelegt. Verwenden Sie es nur zum Ziehen statischer Lasten innerhalb der angegebenen Grenzen.

Was tun, wenn sich das Seil beim Einziehen auf einer Seite aufstapelt?

Verwenden Sie Ihren Finger, um das Seil zu führen und ein unregelmäßiges Aufstapeln zu vermeiden. Stellen Sie sicher, dass das Seil gerade ist, bevor Sie beginnen.

Wie hoch ist die Bruchfestigkeit des Seils?

Die Bruchfestigkeit beträgt 5,5 Tonnen. Belasten Sie das Gerät niemals mit mehr als 4 Tonnen, um einen Sicherheitsspielraum einzuhalten.

Wo erhalte ich technische Unterstützung oder die Garantie?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG JX40B Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

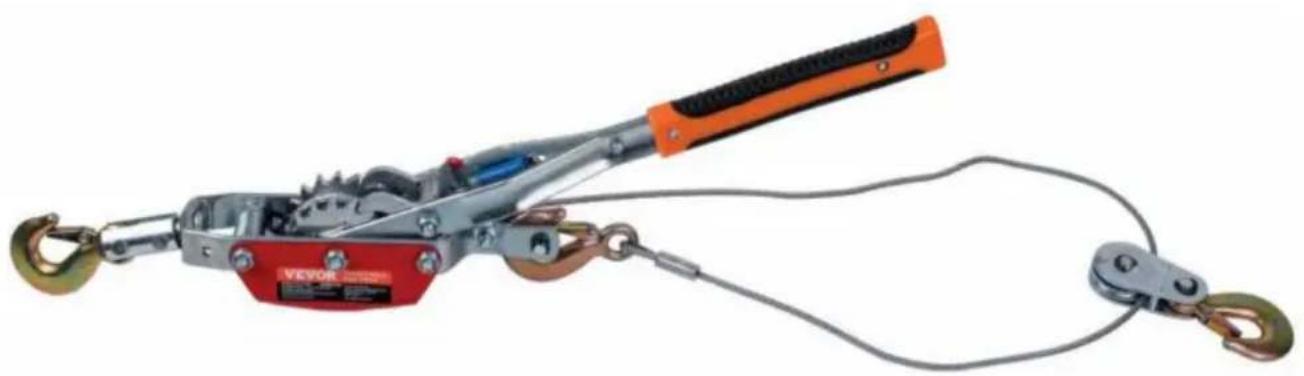

Ratschenkraft

ABZIEHER

MODELL: JX40B

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG

1. Benutzen Sie den Ratschenabzieher nicht, wenn der Gang eingelegt ist oder das Fahrzeug in Bewegung ist. Dies kann zu Schäden am Getriebe des Fahrzeugs führen.
2. Vor dem Gebrauch sollte das Kabel gerade gebogen und nicht verdreht werden, um ein Reißen des Seils zu vermeiden.
3. Halten Sie Hände, Kleidung, Haare und Schmuck vom Kabel/der Ausrüstung fern, wenn Sie mit dem Ratschenabzieher arbeiten.
4. Wickeln Sie das Kabel nicht um die Last und haken Sie die Last nicht direkt in das Kabel ein. Dies könnte die Last beschädigen und das Kabel verdrehen oder ausfransen.
5. Benutzen Sie den Ratschenabzieher nicht, wenn das Kabel ausgefranst, verdreht oder beschädigt ist.
6. Erlauben Sie niemandem, in der Nähe des Kabels, in der Zuglinie oder hinter dem Handabzieher zu stehen, während dieser in Betrieb ist.
7. Überfahren Sie während des Gebrauchs niemals den Handabzieher oder das Stahlkabel.
8. Überschreiten Sie nicht die in der Parametertabelle angegebenen Bruchlasten!
9. Benutzen Sie niemals andere Hebel oder Rohre, um Kraft auf den Griff des Spanners auszuüben.
10. Es ist verboten, den Drahtspanner plötzlichen Stoßbelastungen auszusetzen.
11. Es ist verboten, das Drahtseil über oder in die Nähe einer scharfen Kante zu führen oder um eine solche herumzuführen, da dies zum Durchtrennen des Drahtseils führen würde.
12. Das Produkt ist ausschließlich zum Ziehen von Lasten oder zum Zusammenziehen von zwei Seilen innerhalb der technischen Spezifikationen des Produkts bestimmt.
13. Das Produkt ist nicht zum Schleppen von schwimmenden Schiffen bestimmt, auch nicht für professionelle und/oder industrielle Anwendungen.
14. Verwenden Sie den Ratschenabzieher nicht für Hebe- oder Hubarbeiten; für diese Art von Anwendung muss das Hebezeug besondere Sicherheitsanforderungen erfüllen.
15. Der in dieser Bedienungsanleitung beschriebene Ratschenabzieher ist nicht für den Transport von Personen bestimmt.

MODELL UND PARAMETER

Modell	JX40B
Max. Kapazität	4T
Seiltyp	Drahtseil
Seildurchmesser/Länge	y6mm/3m
Beschreibung	3 haken & Doppel Getriebe
Doppelte Seilspanne	70-1,67 m
Einseilspanne	70 – 2,8 m
Spannung brechen	5,5T

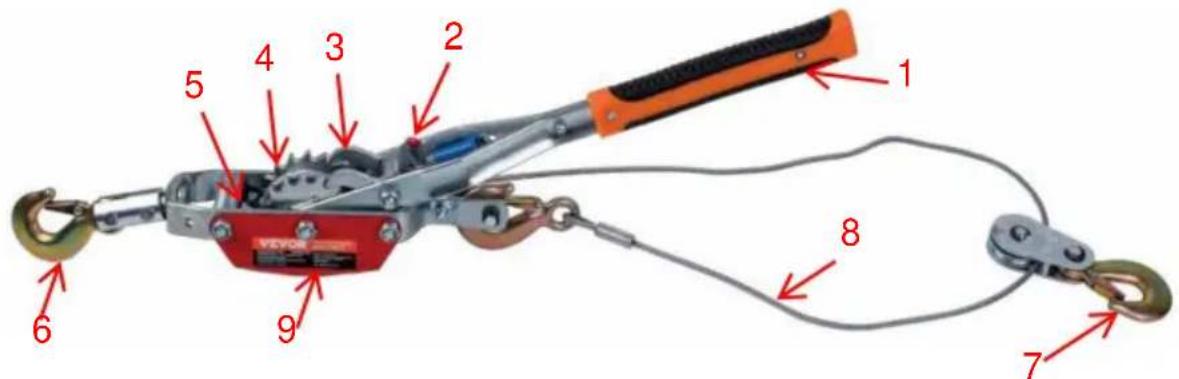

STRUKTURDIAGRAMM

1. 1. Griff 2. Sperrklinke mit Federschalter 3. Antriebsklinke 4. Ratsche 5. Stoppklinke mit Auslöser 6. Ankerhaken 7. Lasthaken 8. Drahtseil 9. Schutz

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Ratschen-Abzieher	1
2		Bedienungsanleitung	1

BETRIEB

Überprüfen Sie den Handabzieher vor der Verwendung sorgfältig!

Tipp: Um sich mit der Funktionsweise des Handabziehers vertraut zu machen, sollten Sie vor dem tatsächlichen Einsatz einige Probeläufe durchführen.

Hinweis: Das Herausziehen des Seils kann bei voller Beladung schwierig sein. Bitte ausreichend Länge im Außenbereich freihalten!

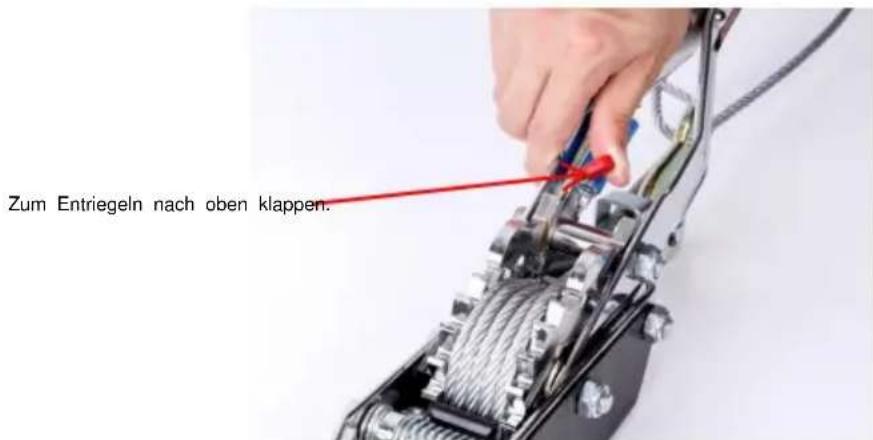

Schritt 1: Schalten Sie die Sperrklinkenfeder in die obere Entriegelungsposition, um die Sperrklinke zu lösen.

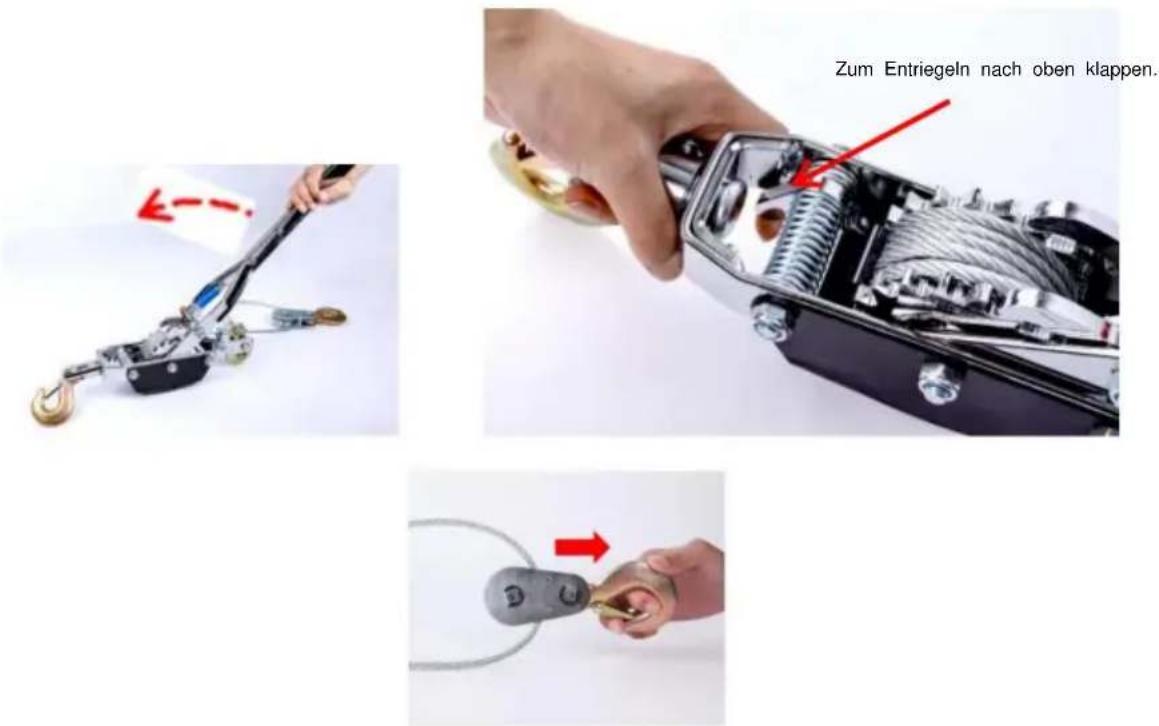

Schritt 2: Den Griff auf die gegenüberliegende Seite umlegen und gleichzeitig den Auslöser gedrückt halten, das Drahtseil kann herausgezogen werden.

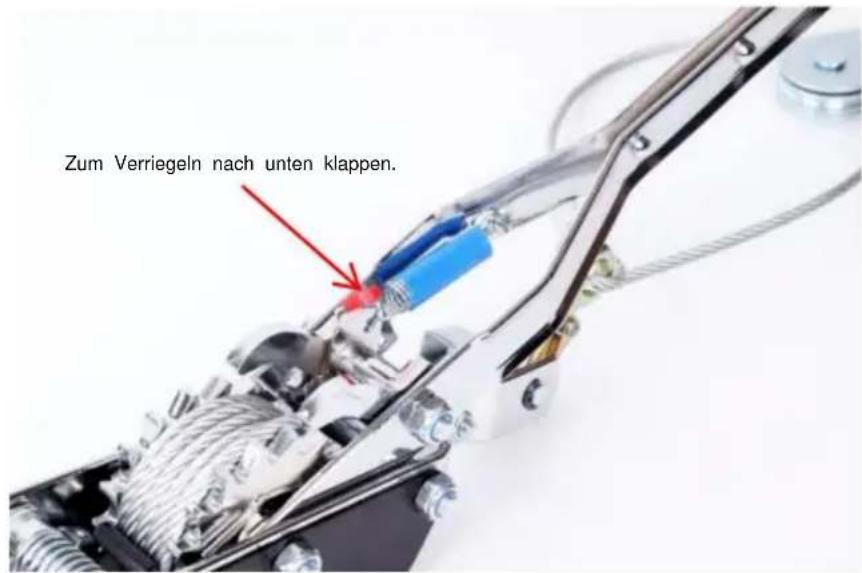

Schritt 3: Setzen Sie den Griff zurück und schalten Sie die Sperrklinkenfeder zurück in die Ausgangsposition, um die Sperrklinke zu verriegeln.

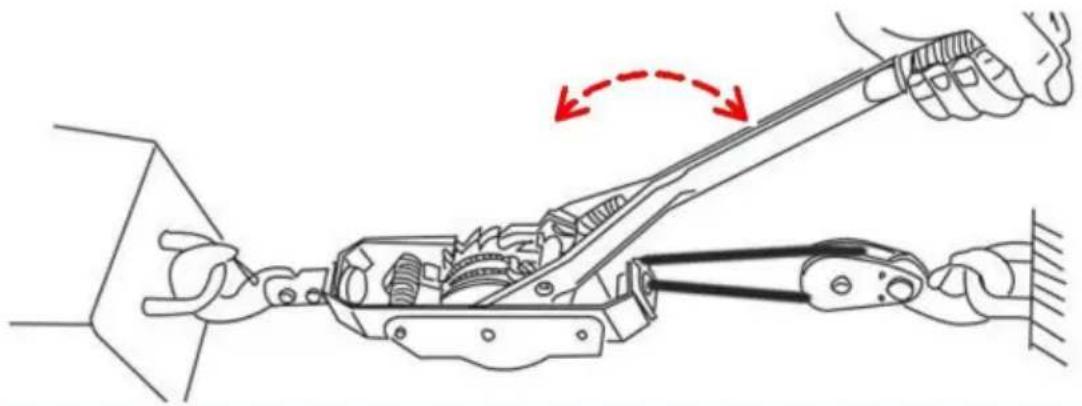

Schritt 4: Durch Hin- und Herschieben des Griffes wird das Drahtseil eingezogen.

Hinweis: Beim einseitigen Aufstapeln des Drahtseils können Sie beim Einziehen Ihren Finger zur Führung des Seils verwenden.

WARTUNG

1. Schmieren Sie das Drahtseil regelmäßig und überprüfen Sie es auf Verschleiß und Drahtbrüche.
2. Wischen Sie das Produkt nach dem Gebrauch in rauen Umgebungen, wie beispielsweise bei schlechtem Wetter oder am Meer, unbedingt mit einem trockenen Tuch ab.
