Märke	Vevor
Modell	JX40B
Produkttyp	Mekanisk klinkavdragare (manuell spännare)
Maximal kapacitet	4 ton
Kabeltyp	Stålvajer
Kabeldiameter	6 mm
Kabellängd	3 m
Räckvidd enkel kabel	70 cm - 2,8 m
Räckvidd dubbel kabel	70 cm - 1,67 m
Brottstyrka	5,5 ton
Antal krokar	3 (förankringskrok, lastkrok, etc.)
Mekanism	Dubbelväxel med klinka
Material	Robust stål
Avsedd användning	Dragning och spänning av laster inom tekniska gränser
Underhåll	Smörj kabeln regelbundet, kontrollera slitage, torka av efter användning i aggressiv miljö
Säkerhet	Använd inte för lyft, bogsering av fartyg eller för transport av personer
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - JX40B Vevor

Vad är den maximala kapaciteten för JX40B-avdragaren?

Den maximala kapaciteten är 4 ton (4T). Överskrid aldrig denna gräns för att undvika risk för brott eller olycka.

Kan jag använda avdragaren för lyft?

Nej, denna klinkavdragare är endast avsedd för horisontell dragning. Den får inte användas för lyftoperationer eftersom den inte uppfyller de specifika säkerhetsnormerna för taljor.

Hur frigör jag stålvajern?

Ställ klinkfjädern i övre upplåsningsläget, vrid sedan handtaget åt motsatt håll medan du håller in avtryckaren. Vajern kan då dras ut manuellt.

Vad är kabelns längd och diameter?

Stålvajern har en diameter på 6 mm och en totallängd på 3 meter. Användbar räckvidd beror på om enkel eller dubbel kabel används.

Hur underhåller jag avdragaren?

Smörj stålvajern regelbundet och kontrollera att den inte är sliten eller har avbrutna trådar. Torka av apparaten med en torr trasa efter användning i fuktig eller salt miljö.

Kan jag använda förlängningar eller spakar på handtaget?

Nej, det är förbjudet att använda extra spakar eller rör för att tvinga handtaget. Detta kan skada mekanismen eller orsaka farligt fel.

Kan avdragaren användas för att bogsera fordon?

Nej, detta verktyg är inte avsett för bogsering av fordon i rörelse. Använd det endast för dragning av statiska laster inom angivna gränser.

Vad gör jag om vajern samlas på ena sidan vid indragning?

Använd fingret för att styra vajern och undvika ojämn upprullning. Se till att vajern är rak innan du börjar.

Vad är vajerns brottstyrka?

Brottstyrkan är 5,5 ton. Använd aldrig apparaten med mer än 4 ton för att hålla en säkerhetsmarginal.

Var kan jag få teknisk support eller garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING JX40B Vevor

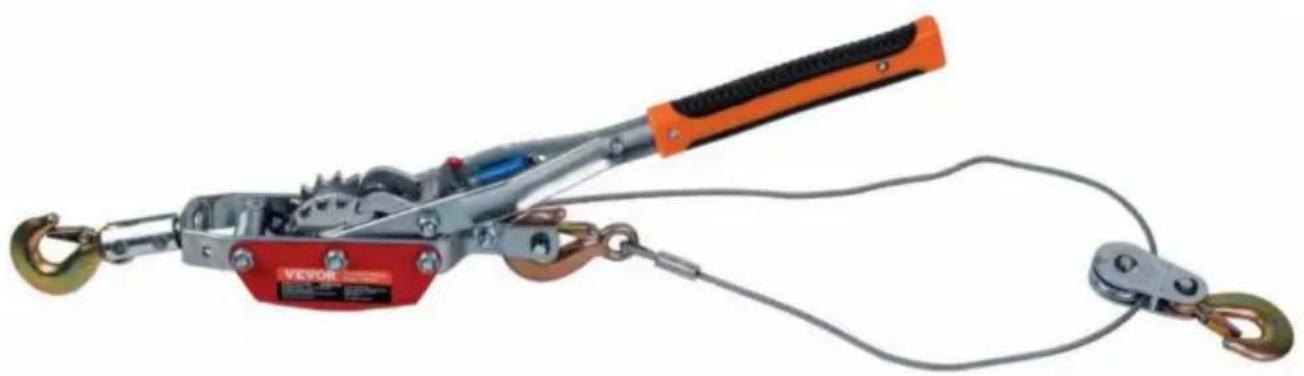

SPÄRRKRAFTSAVDRAGARE MODELL: JX40B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPÄRRKRAFT

PULLER

MODELL: JX40B

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING

1. Använd inte spärrkraftsavdragaren när fordonet är i växel eller "P" (parkeringsbroms) läge. Detta kan skada fordonets transmission.
2. Före användning bör kabeln rätas ut och inte vridas för att undvika att bryta repet.
3. Håll händer, kläder, hår och smycken borta från kabeln/utrustningen när du använder spärrkraftsavdragaren.
4. Linda inte kabeln runt lasten och haka inte fast lasten direkt på kabeln. Detta kan skada lasten och vrida eller slita kabeln.
5. Använd inte spärrkraftsavdragaren om kabeln är sliten, vriden eller skadad.
6. Låt inte någon stå nära kabeln, i kabeldragningen, eller bakom handavdragaren medan den är på.
7. Passera aldrig över handavdragaren eller stålvajern under användning.
8. Överbelasta inte brottspänningen mot parametertabellen!
9. Använd aldrig andra spakar eller rör för att utöva kraft på spännhandtaget.
10. Det är förbjudet att utsätta trådspännaren för plötslig stötbelastning.
11. Det är förbjudet att släppa stållinan över, nära eller runt skarpa hörn, vilket gör att stållinan skärs av.
12. Produkten är endast avsedd för dragning av laster eller dragning av två kablar tillsammans inom produktens tekniska specifikationer.
13. Produkten är inte avsedd för att dra flytande fartyg, inte heller för professionella och/eller industriella tillämpningar.
14. Använd inte spärrkraftsavdragaren för att lyfta; för denna typ av tillämpning måste lyften uppfylla särskilda säkerhetskrav.
15. Spärrkraftsavdragaren i denna bruksanvisning är inte avsedd för att transportera människor.

MODELL OCH PARAMETRAR

Modell	JX40B
Max. Kapacitet	4T
Typ av rep	Vajer
Repets diameter/längd	ÿ6mm/3m
Beskrivning	3 krokar och dubbla redskap
Dubbel repspännvidd	70-1,67m
Enkelt repspännvidd	70-2,8m
Brytande spänning	5,5T

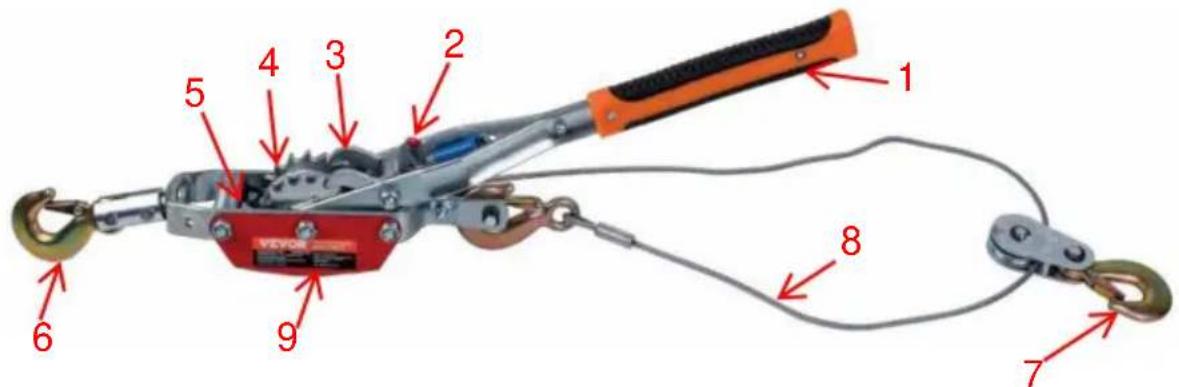

STRUKTURDIAGRAM

1. Handtag 2. Spärrhake 3. Drivspärr 4. Spärrhake 5. Stoppa spärrhake Avtryckare 6. Ankarkrok 7. Lastkrok 8. Vajer 9. Skydd

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Ratchet Power Puller	1
2		Användarmanual	1

DRIFT

KONTROLLERA HANDUTDRAGARE NOGGRANT INNAN DEN ANVÄNDS!

Förslag: Det bästa sättet att bekanta sig med hur handavdragaren fungerar är att göra några testkörningar innan du faktiskt använder den.

Obs: Det kan vara svårt att dra ut repet om det är helt packat. Vänligen reservera en lämplig längd utomhus!

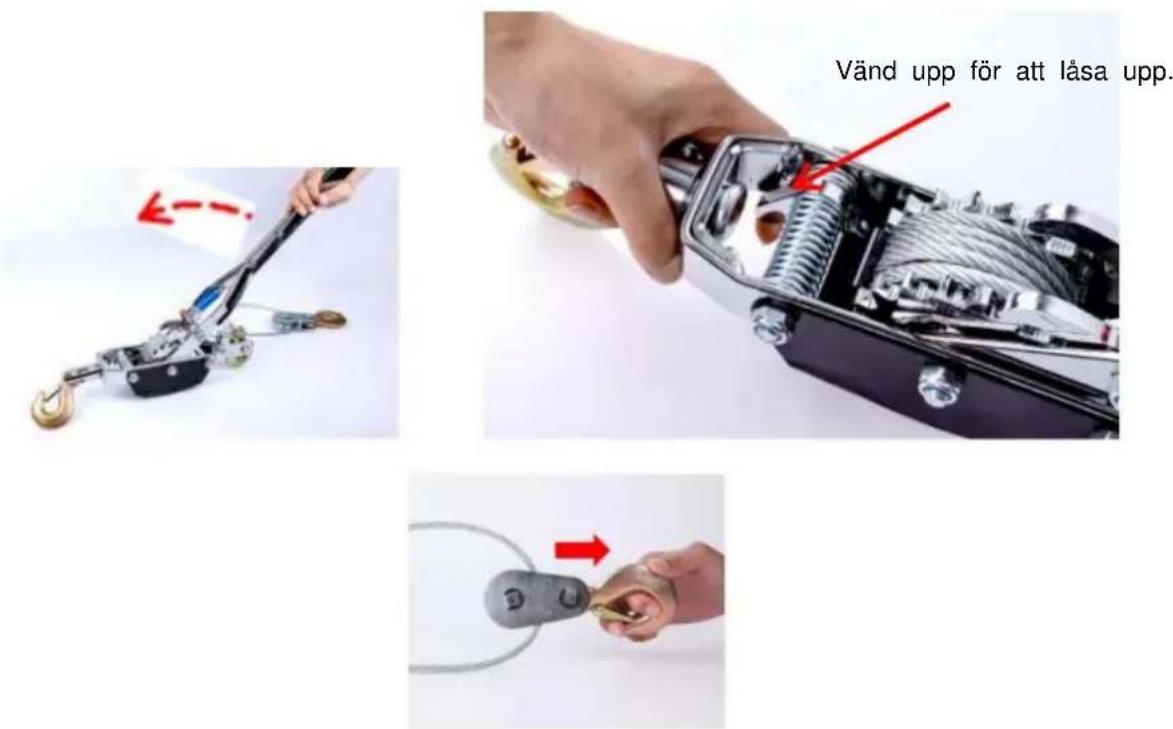

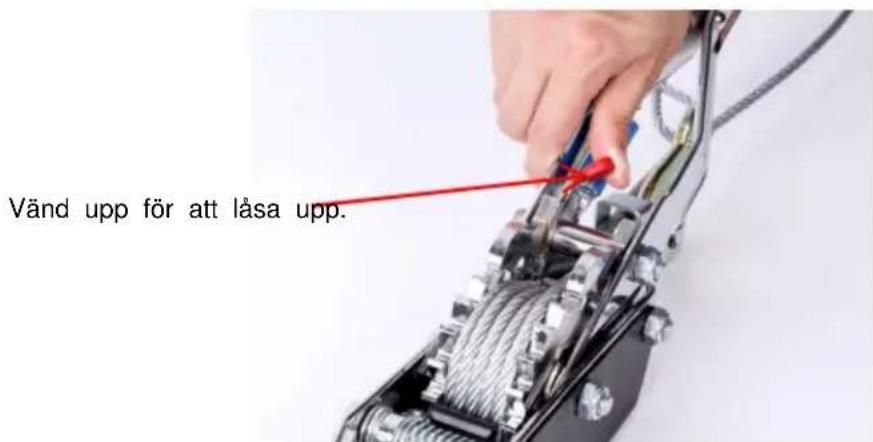

Steg 1: Växla spärrfjädern till det övre upplåsta läget för att frigöra spärrhaken.

Steg 2: Vänd handtaget till motsatt sida, håll avtryckaren samtidigt, vajern kan dras ut.

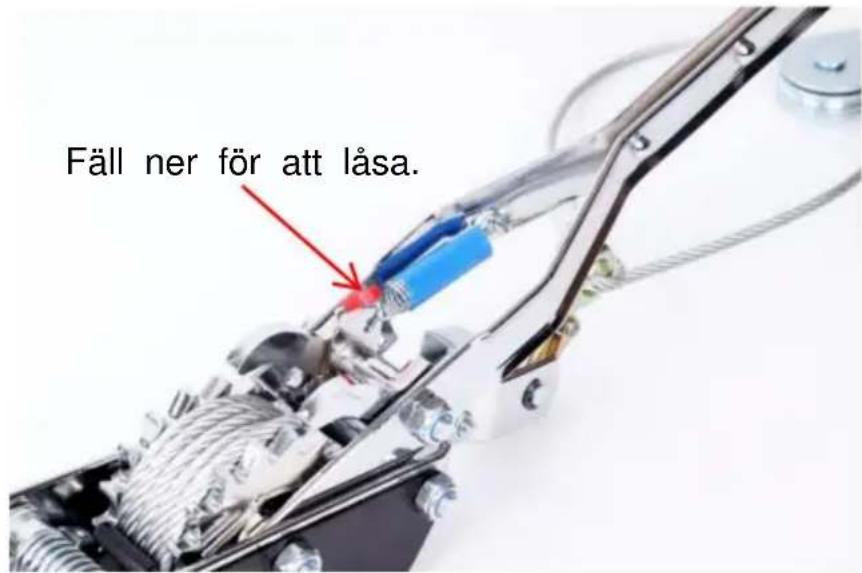

Steg 3: Återställ handtaget, ställ tillbaka spärrhakens fjäder till ursprungsläget för att låsa spärrhaken.

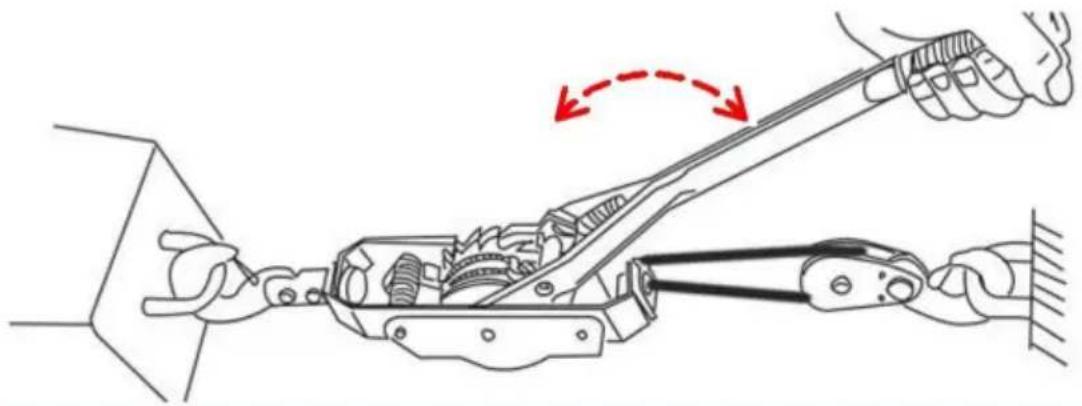

Steg 4: Vajern dras in när du trycker och drar handtaget fram och tillbaka.

Obs: Om du staplar stållinan på ena sidan kan du använda fingret för att styra repet medan du drar in det.

UNDERHÅLL

1. Smörj vajern regelbundet och kontrollera för slitage och trasig vajer.
2. Se till att torka av produkten med en torr trasa efter användning i tuffa miljöer, som dåligt väder eller vid havet.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
