KD-Y5255 - Machine-outil Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laminoir pour bijouterie
Marque	Vevor
Modèle	KD-Y5255
Ouverture maximale	5,5 mm
Diamètre des rouleaux	54,5 mm
Surface plane	57 mm
Rouleaux à fils carrés (rainures)	1/1,5/2/2,5/3/3,5/4/4,5/5/5,5/6/6,5 mm
Rouleaux ovales	2,5x1 / 3x1,25 / 4x1,5 mm
Matériau	Acier
Couleur	Noir et orange
Alimentation	Manuelle (poignée)
Utilisation prévue	Laminage de métaux précieux et non ferreux : or, argent, cuivre, aluminium, etc.
Sécurité	Porter des lunettes de sécurité, éviter les vêtements amples, tenir les enfants à distance
Entretien	Huiler les pièces mobiles, nettoyer et huiler les rouleaux, stocker au sec
Pièces détachées	Contactez le service après-vente : www.vevor.com/support
Réparabilité	Rouleaux remplaçables (coût supplémentaire)
Garantie	Certificat de garantie électronique disponible sur le site Vevor
Fabricant	VEVOR, Shanghai, Chine
Importateur (USA)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importateur (Australie)	SIHAO PTY LTD, ASTWOOD NSW
Pays d'origine	Chine

FOIRE AUX QUESTIONS - KD-Y5255 Vevor

Comment réduire l'épaisseur d'un métal avec ce laminoir ?

Insérez le métal entre les rouleaux, puis tournez la barre en T dans le sens horaire pour abaisser le rouleau supérieur. Faites passer le métal en tournant la poignée. Répétez l'opération en tournant la barre en T d'un demi-tour à chaque passage pour réduire progressivement l'épaisseur.

Quels types de métaux puis-je laminer ?

Vous pouvez laminer des métaux précieux (or, argent) et non ferreux comme le cuivre, l'aluminium, le laiton. N'utilisez pas d'acier trempé qui pourrait endommager les rouleaux.

Comment utiliser les rainures pour former du fil carré ?

Commencez avec un lingot ou une barre uniforme. Faites-le passer dans les rainures en V, puis faites pivoter de 90° et repassez. Tournez la barre en T d'un demi-tour à chaque passage jusqu'à obtenir la dimension souhaitée.

Que faire si le métal devient rigide pendant le laminage ?

Le métal se durcit lorsqu'il est laminé. Il faut le recuire : chauffez-le jusqu'à rouge terne, maintenez une minute, puis trempez dans l'eau ou laissez refroidir à l'air. Cela le rendra plus souple.

Comment gaufrer des motifs sur du métal ?

Créez un sandwich : métal à gaufrer en bas, élément de texture (dentelle, feuille) au milieu, et une plaque de cuivre ou laiton en protection. Passez le tout entre les rouleaux en serrant légèrement.

Quelle est la maintenance régulière recommandée ?

Huilez toutes les pièces mobiles et les rouleaux avec de l'huile légère. Essuyez les rouleaux après usage. Rangez l'appareil au sec, les rouleaux légèrement écartés.

Comment nettoyer les rouleaux s'ils sont marqués ?

Utilisez un chiffon doux avec du polish pour métal (type antirouille). Si nécessaire, du papier émeri très fin avec de l'huile peut être utilisé, mais évitez les abrasifs agressifs.

Puis-je laminer de l'acier avec ce laminoir ?

Non, ce laminoir est conçu pour les métaux précieux et non ferreux. L'acier trempé pourrait endommager définitivement les rouleaux.

Comment obtenir des bords parfaits sur mon métal ?

Travaillez lentement et progressivement. Faites pivoter le métal entre les passes. Si des bords tranchants apparaissent, frottez-les avec du papier émeri (portez des gants) et passez à nouveau dans la rainure en V avec le bord vers le haut.

Où puis-je obtenir des pièces de rechange ou une assistance technique ?

Consultez le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Les rouleaux sont remplaçables sur demande.

MODE D'EMPLOI KD-Y5255 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

LAMINOIR

MODÈLE : KD-Y5255

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

LAMINOIR

MODÈLE : KD-Y5255

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

1. Lisez et comprenez l'intégralité du manuel du propriétaire avant de tenter l'assemblage ou le fonctionnement.
2. Lisez et comprenez les avertissements contenus dans ce manuel. Le non-respect de ces avertissements peut entraîner des blessures graves.
3. Ce laminoir est conçu et destiné à être utilisé uniquement par des personnes correctement formées et expérimentées. Si vous n'êtes pas familier avec les procédures de fonctionnement d'un laminoir, ne l'utilisez pas avant d'avoir reçu une formation appropriée et acquis les connaissances nécessaires.
4. N'utilisez pas ce laminoir à d'autres fins que celles pour lesquelles il est prévu.
5. Portez toujours des lunettes de sécurité ou des écrans faciaux approuvés lorsque vous utilisez cette machine. Les lunettes de vue ordinaires n'ont que des verres résistants aux chocs ; ce ne sont pas des lunettes de sécurité.
6. N'utilisez pas cette presse à mandrin lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de tout médicament.
7. Vérifiez les pièces endommagées. Avant de réutiliser le laminoir, toute pièce endommagée doit être soigneusement vérifiée pour déterminer si elle fonctionnera correctement et remplira sa fonction prévue. Vérifiez l'alignement des pièces mobiles, le blocage des pièces mobiles, la rupture de pièces, le montage et toute autre condition qui pourrait affecter son fonctionnement. Un protecteur ou une autre pièce endommagée doit être correctement réparé ou remplacé.
8. Prévoyez un espace suffisant autour de la zone de travail et un éclairage d'appoint non éblouissant.
9. Gardez les visiteurs à une distance sécuritaire de la zone de travail. Tenez les enfants à l'écart.
10. Utilisez les accessoires recommandés ; des accessoires inappropriés peuvent être dangereux.
11. Assurez-vous que la pièce est solidement fixée ou serrée sur la table.
12. Retirez les objets en vrac et les pièces inutiles de la zone avant de démarrer la machine.
13. Ne laissez pas les enfants l'utiliser, attention aux mains pincées !
14. Assurez-vous de ne pas porter de vêtements amples et que vos cheveux sont bien attachés.
15. Vérifiez qu'il n'y a pas de câbles, de cordes ou quoi que ce soit qui puisse se coincer dans les rouleaux ou la poignée.
16. Métaux applicables : Or, or K, argent sterling, argent 925, cuivre, aluminium et autres métaux ductiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	KD-Y5255
Ouverture maximale	5,5 mm
Diamètre du rouleau	Φ54,5 mm
Zone plate	57 mm
Rouleau de fil carré	1/1,5/2/2,5/3/3,5/4/4,5/ 5/5,5/6/6,5 mm
Rouleau ovale	2,5 x 1/3 x 1,25/4 x 1,5 mm
Matériel	Acier
Couleur	Noir et orange

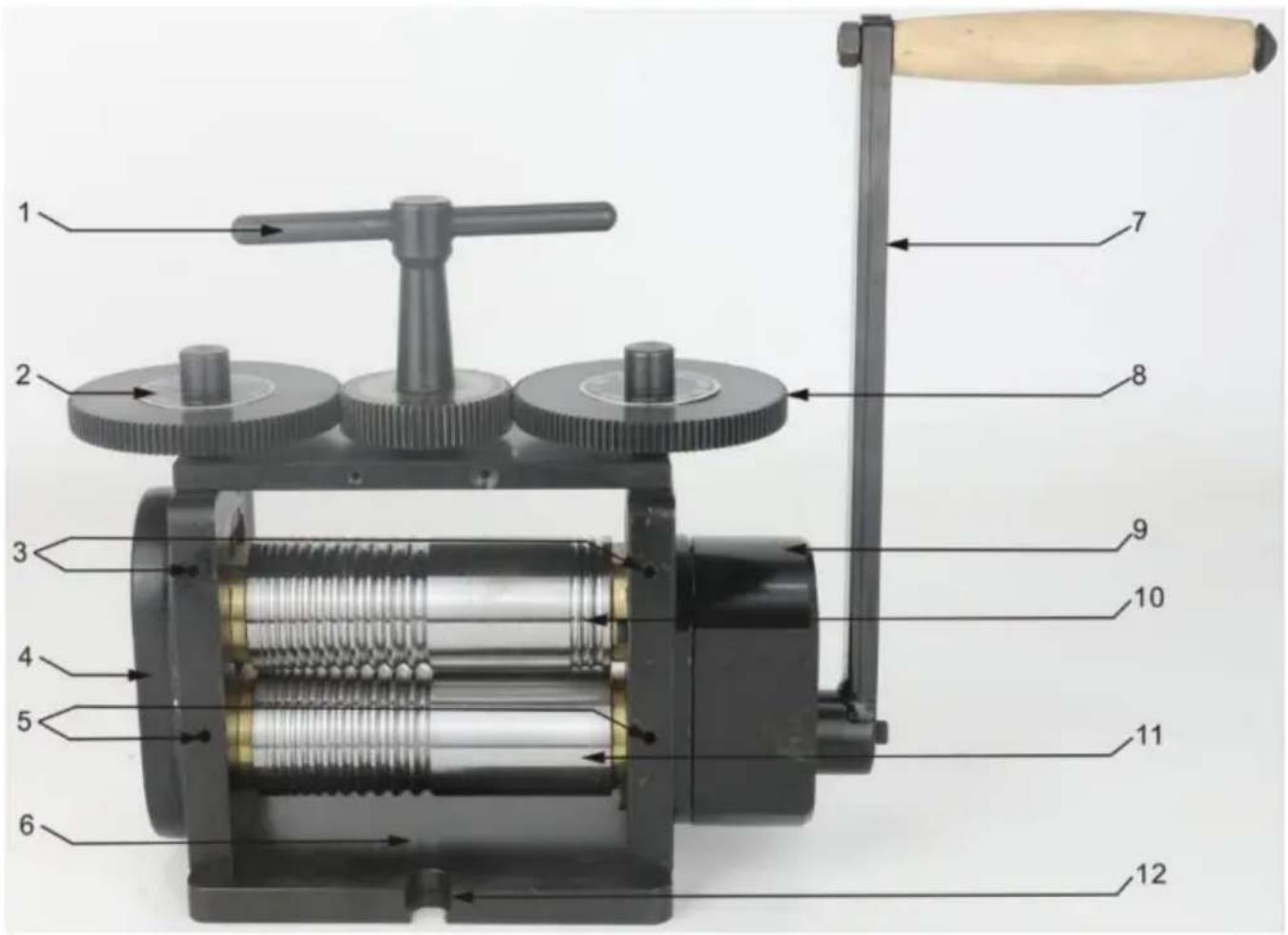

SCHÉMA DE STRUCTURE

1. Poignée en T réglable en hauteur
2. Partie huileuse
3. Partie huileuse
4. Poignée 9. Boîte de vitesses 11. Rouleau inférieur
5. Composer
6. Couvercle d'engrenage final 6. Cadre
7. Mécanisme de réglage de la hauteur 10. Rouleau supérieur
8. Trou de montage du comptoir

COMPOSANTS

Non.	Image	Nom	Quantité
1		Corps principal	1
2		Poignée	1
3		Poignée (y compris le boulon)	1
4		Poignée en T réglable en hauteur	1
5		Huile de graissage	1
6		Boulons	2
7		Manuel d'utilisation	1

OPÉRATION

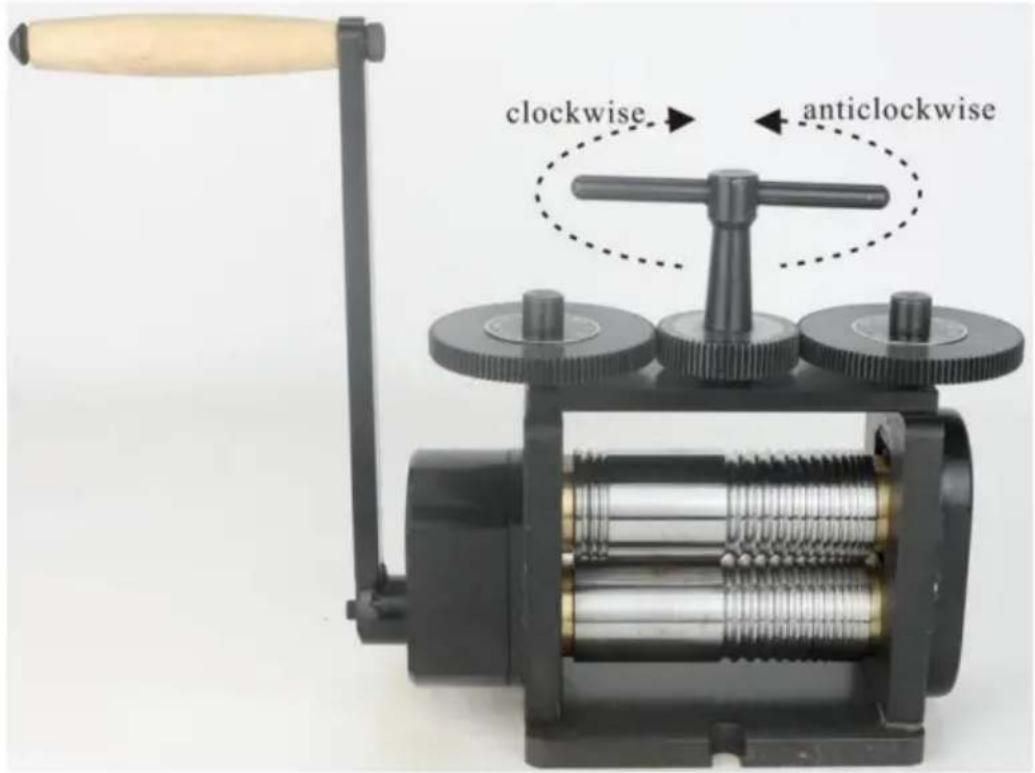

1. La barre en T sur le dessus du moulin est utilisée pour abaisser ou relever le rouleau supérieur. Augmenter la distance entre les deux rouleaux. Notez que seul le rouleau supérieur monte et descend, et que le rouleau inférieur reste fixe. Tourner la barre en T dans le sens des aiguilles d'une montre (en regardant vers le bas depuis le dessus) abaissera le rouleau supérieur et réduira l'écart, ce qui produira un fil ou une feuille plus fin. Tourner la barre en T dans le sens inverse des aiguilles d'une montre soulèvera le rouleau supérieur, augmentant l'écart pour les matériaux plus épais.

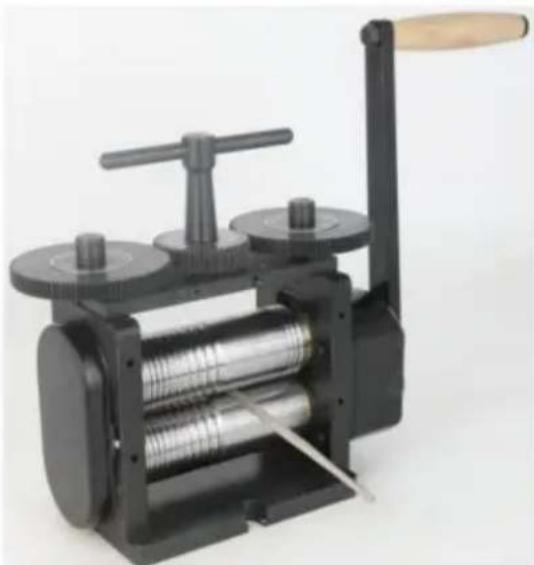

1. En fonctionnement normal, vous commencez par ouvrir les rouleaux et insérer votre

métal à réduire. Tournez la barre en T pour abaisser le rouleau supérieur jusqu'à ce qu'il touche votre métal. Retirez votre métal et tournez la barre en T d'un demi-tour supplémentaire. Réinsérez votre métal et tournez la poignée, de sorte que le rouleau tourne vers l'intérieur et attrape votre métal, en le faisant rouler loin de vous. Continuez à tourner la barre en T d'un demi-tour avant chaque passage et cela réduira lentement l'épaisseur de votre matériau.

Selon l'effet que vous souhaitez, vous souhaiterez peut-être faire pivoter votre métal de 90° afin de créer des barres carrées ou rectangulaires.

REMARQUE : lorsque vous réduisez l'épaisseur de votre métal, elle augmentera généralement en longueur de façon assez spectaculaire. Vous pouvez également constater une légère augmentation de la largeur, mais cela sera moins visible. Si vous le faites pivoter de 90° après chaque passage, il deviendra plus fin et plus long. Tenez-en compte lorsque vous coupez ou moulez votre pièce de départ.

1. Prenez le fil carré en utilisant les rainures en V. Il est d'abord important que votre métal soit uniforme et parallèle. En partant du lingot coulé, le faire rouler dans la machine ;

Faites pivoter le matériau de 90 degrés, puis faites-le rouler à nouveau dans la machine. Remarque : À chaque fois, la tige en T tourne d'un demi-tour, ce qui permet à l'arbre supérieur de descendre et faire rouler le matériau à travers. Après avoir fait tourner le matériau à 90 degrés, roulez-le encore une fois. Ce processus à double canal façonnera le matériau dans une barre carrée.

1. Dès qu'il s'adapte, passez aux rouleaux à rainure en V. Commencez par le plus grand, suivez à nouveau la même méthode de roulage du fil, faites pivoter à 90° et roulez à nouveau. Vous trouverez peut-être utile d'utiliser un marqueur permanent pour marquer le côté du métal afin que vous puissiez voir dans quel sens vous le faites tourner. Lorsque le les rouleaux se rapprochent, réduisez l'épaisseur d'1/4 de tour et passez

le fil à travers plusieurs fois, en le faisant tourner à chaque fois avant de le réduire davantage. Cela évitera tout pincement lorsque les rouleaux se touchent. Continuez jusqu'au suivant jusqu'à obtenir les dimensions souhaitées. Notez que la longueur augmentera grandement au cours de cette opération. Un petit lingot de quelques centimètres peut être transformé en plusieurs pieds de fil fin.

Trucs et astuces

RECUIT : Le métal est forcé à travers les rouleaux et transformé, ce qui va le durcir. Lorsque votre matériau devient difficile à rouler ou rigide, il doit être recuit. Le recuit est le processus d'adoucissement du métal et de réduction, le rendant plus souple. Si vous n'êtes pas déjà familier avec le recuit, sa contrainte

Il est conseillé de vérifier la meilleure méthode pour recuire le métal avec lequel vous travaillez. En général, cela se fait en le chauffant doucement jusqu'à ce qu'il atteigne une température rouge terne, en le maintenant pendant une minute environ, puis en le trempant dans de l'eau ou en le laissant refroidir à l'air. Cela rend le métal plus souple, plus facile à travailler et moins susceptible de se fissurer. Si vous transformez un lingot en fil, vous devrez peut-être recuire plusieurs fois au cours de ce processus. Astuce : travaillez sur plusieurs pièces distinctes à la fois. Ainsi, lorsque l'une refroidit, vous pouvez en laminer une autre.

REMARQUE : Assurez-vous toujours que votre métal est sec avant de le passer au laminoir pour éviter toute humidité sur les rouleaux.

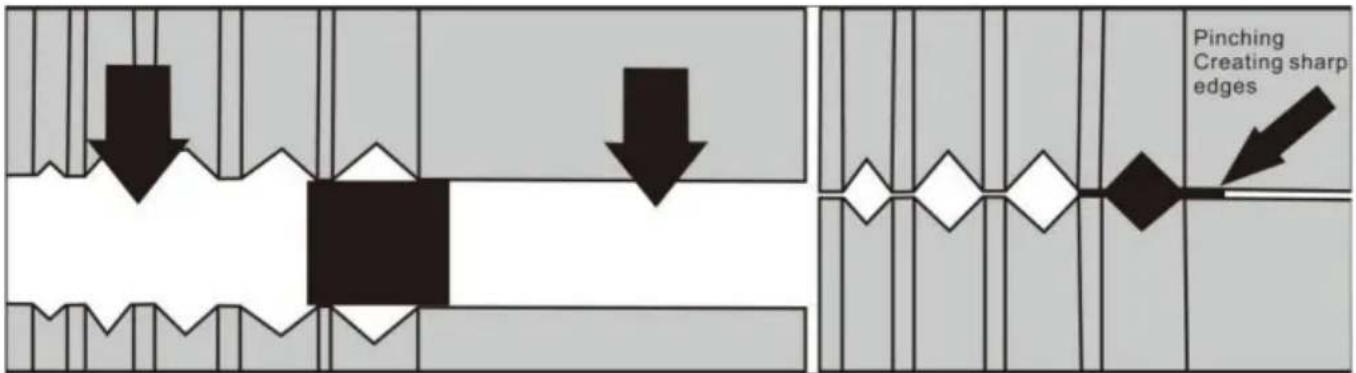

Créer des bords parfaits : travaillez votre métal lentement et progressivement. Faites-le tourner au fur et à mesure. Forcer le métal dans une direction avec trop de pression peut provoquer un « pincement » des côtés, créant des bords fins et tranchants. Si cela se produit, frottez le métal avec du papier émeri pour éliminer les bords (portez des gants en cuir). Et passez-le plusieurs fois dans le rouleau avec le bord tranchant pointant vers le haut dans la rainure en V.

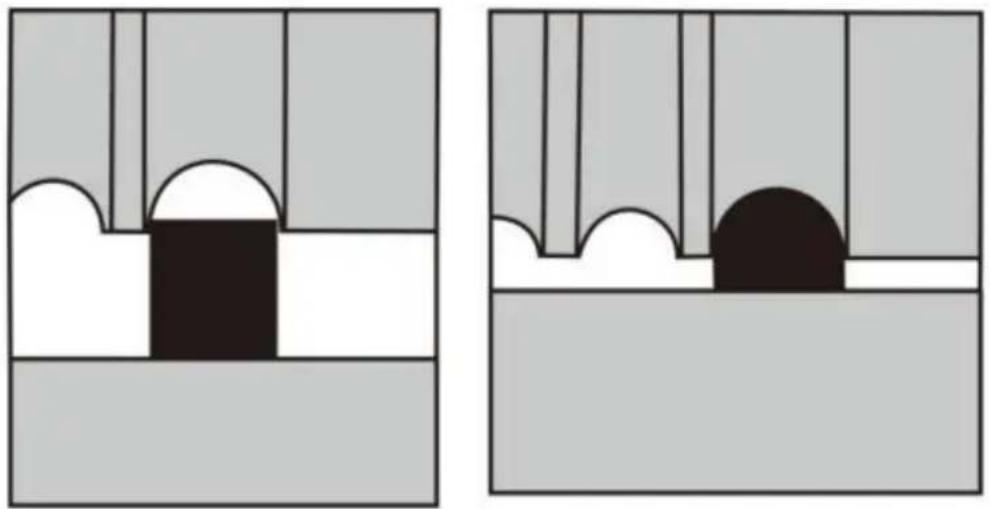

Fil partagé D : lorsque vous utilisez la section épaisse/ovale du rouleau combiné, vous pouvez fabriquer un fil à profil D pour les tiges d'anneau, etc. Commencez avec un fil carré bien recuit un peu plus étroit que la rainure et faites rouler progressivement le fil en plusieurs passes pour bomber la surface supérieure.

CONSEILS DE GAUFRAGE

1. Presque tout peut être gravé dans des métaux précieux et non ferreux, comme de la dentelle, des feuilles, du tissu, des découpes de papier, du fil, etc. Et cette technique peut être utilisée pour ajouter des textures intéressantes à vos bijoux.

Cependant, vous ne souhaitez pas endommager vos rouleaux en incrustant un motif dans l'acier. C'est pourquoi il est essentiel que vous utilisiez une pièce de métal sacrificielle comme bouclier entre votre élément de texturation et vos rouleaux.

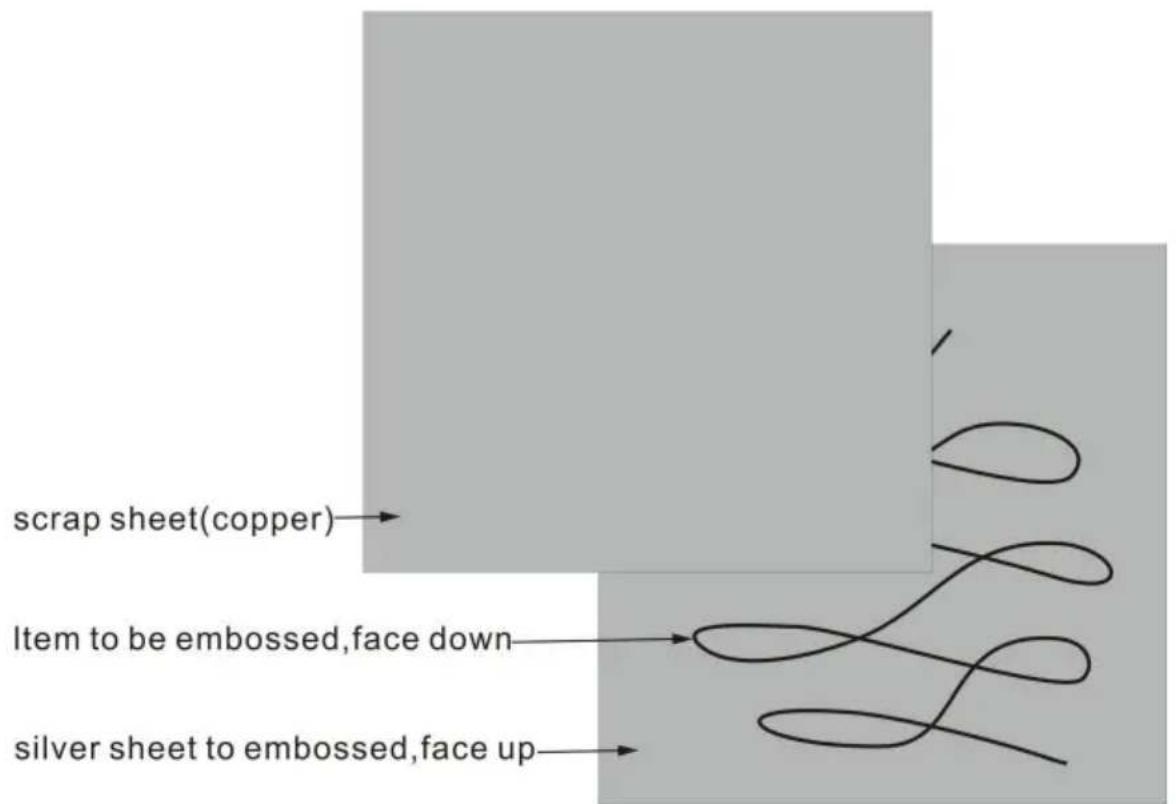

1. Créez un sandwich comme indiqué : en bas se trouve votre métal, plat, propre et bien recuit, par exemple une feuille d'argent. La face supérieure sera en relief. Au-dessus se trouve l'élément à gaufrer, par exemple une feuille ou des boucles de fil (illustré ici). Le côté que vous souhaitez embosser doit être face vers le bas sur l'argent. Au-dessus se trouve une feuille de cuivre ou de laiton. Cela protégera vos rouleaux. Utilisez des métaux doux, n'utilisez pas d'acier, car cela pourrait rayer vos rouleaux. C'est ce qu'on appelle un scrap ; le motif sera également gravé sur cette feuille, donc des résultats intéressants peuvent être obtenus. Mais généralement, ce n'est qu'un morceau de ferraille plat, qui peut être réutilisé comme bouclier. Assurez-vous que le bouclier est plus grand que l'argent pour éviter d'embosser les bords dans votre argent.
2. Assurez-vous que le sandwich ne passe que par la partie plate des rouleaux. Le passage à travers les rouleaux en V laissera des lignes parallèles plates sur le dessous de votre argent.
3. Placez le sandwich entre les rouleaux et abaissez le rouleau supérieur jusqu'à ce que le sandwich soit bien serré entre eux. Retirez le sandwich et tournez la poignée supérieure d'un demi-tour ou un peu moins. Passez le matériau à travers ; le demi-tour fournira suffisamment de pression pour graver l'objet dans l'argent.

ENTRETIEN

Votre laminoir est un équipement très robuste et devrait vous offrir des années de service. Comme pour tout élément mécanique, un peu d'entretien le maintiendra dans un état optimal pour les meilleures performances possibles.

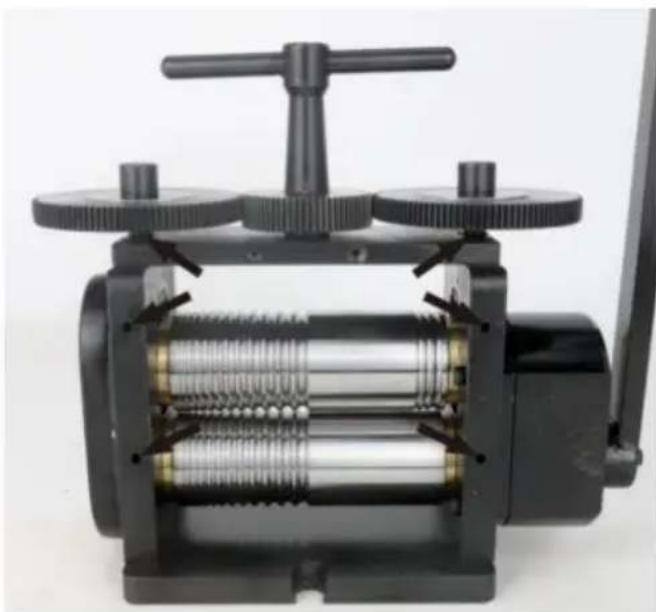

1. Huilez toutes les pièces mobiles : il est important que les rouleaux ne rouillent pas, donc faites attention à la condensation dans les zones humides. Essuyez les rouleaux avec une légère couche d'huile sur un chiffon en coton et rangez le moulin avec les rouleaux séparés. Si l'appareil doit rester inutilisé pendant une longue période, huilez soigneusement toutes les pièces et couvrez-le, en vous assurant qu'il est maintenu au sec et à l'abri de l'humidité.
2. La boîte de vitesses ne nécessite aucun entretien particulier. L'intérieur du cadre, là où les bagues montent et descendent, bénéficiera d'un peu de graisse ou d'huile, mais il n'est pas nécessaire de démonter une quelconque partie de l'unité pour le faire. Il suffit de fermer les rouleaux pour appliquer de la graisse autour des bagues, puis de les ouvrir complètement et de les fermer plusieurs fois pour faire circuler la graisse.
3. Si les rouleaux présentent des marques ou des taches superficielles, ils peuvent être polis à la main à l'aide d'un chiffon et d'un produit de polissage pour métal pour voiture tel qu'un produit antirouille. Du papier émeri très fin et de l'huile peuvent être utilisés (si absolument nécessaire) pour éliminer les marques superficielles, mais en général, les abrasifs agressifs doivent toujours être évités.
4. L'appareil est conçu pour une utilisation en bijouterie avec des métaux précieux et non ferreux. N'essayez pas de laminer de l'acier trempé, car cela pourrait endommager les rouleaux. Lors du recuit et du décapage du métal, assurez-vous toujours que tous les articles sont parfaitement secs avant de passer entre les rouleaux. Après une journée bien remplie

En cas d'utilisation intensive, un nettoyage rapide et un essuyage de l'huile sur les rouleaux seront très bénéfiques. Développez de bonnes habitudes de travail, prenez soin de votre moulin et il vous offrira des années de service.

1. Si les surfaces des rouleaux sont endommagées suite à une utilisation incorrecte, cela peut nécessiter le remplacement des rouleaux, ce qui peut entraîner des frais.

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
