GEBRUIKSAANWIJZING KD-Y5255 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

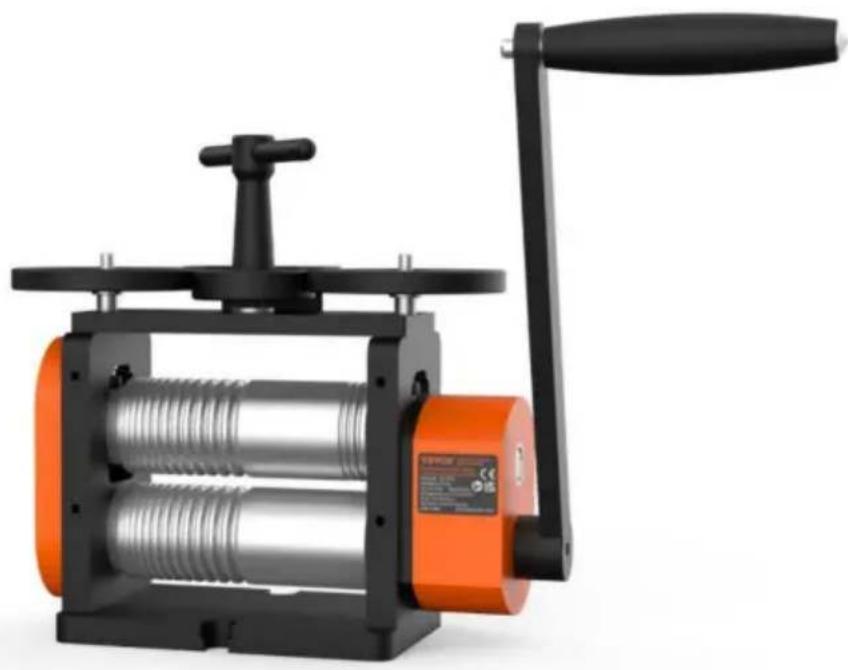

Walsmolen

MODEL:KD-Y5255

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

1. Lees en begrijp de volledige gebruikershandleiding voordat u probeert montage of bediening.
2. Lees en begrijp de waarschuwingen in deze handleiding. Het niet naleven met al deze waarschuwingen kan ernstig letsel veroorzaken.
3. Deze walsmolen is ontworpen en bedoeld voor gebruik door goed opgeleide en alleen ervaren personeel. Als u niet bekend bent met de juiste en veilige bediening van een walsmolen, niet gebruiken totdat de juiste training en kennis is verkregen zijn verkregen.
4. Gebruik deze wals niet voor andere doeleinden dan waarvoor deze bedoeld is.
5. Draag altijd een goedgekeurde veiligheidsbril/gezichtsbescherming tijdens het gebruik van deze prieel pers. Alledaagse brillen hebben alleen stootvaste glazen; ze zijn geen veiligheidsbril.
6. Gebruik deze pers niet als u moe bent of onder invloed van drugs, alcohol of medicijnen.
7. Controleer beschadigde onderdelen. Voordat u de walsmolen verder gebruikt, moet u een onderdeel dat is beschadigd moet zorgvuldig worden gecontroleerd om te bepalen of het zal werken correct en voert de beoogde functie uit. Controleer de uitlijning van de bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking ervan kunnen beïnvloeden. Een bescherming of ander onderdeel dat Beschadigde onderdelen dienen vakkundig gerepareerd of vervangen te worden.
8. Zorg voor voldoende ruimte rondom het werkgebied en voor niet-verblindende verlichting van bovenaf.
9. Houd bezoekers op veilige afstand van het werkgebied. Houd kinderen uit de buurt.
10. Gebruik de aanbevolen accessoires; onjuiste accessoires kunnen gevaarlijk.

11. Zorg ervoor dat het werkstuk stevig aan de tafel is bevestigd of vastgeklemd.

12. Verwijder losse voorwerpen en onnodige werkstukken uit het gebied voordat u de machine start.

13. Laat kinderen het apparaat niet gebruiken, pas op voor klemmende handen!
14. Zorg ervoor dat u geen losse kleding draagt en dat uw haar stevig vastgebonden is.
15. Controleer of er geen kabels, touwen of iets anders zijn waar je in vast kunt komen te zitten in de rollen of het handvat.
16. Toepasbare metalen: Goud, K-goud, sterling zilver, 925 zilver, koper, aluminium en andere ductiele metalen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	KD-Y5255
Maximale opening	5,5 mm
Roldiameter	ÿ54,5mm
Vlak gebied	57mm
Rol vierkant draad	1/1,5/2/2,5/3/3,5/4/4,5/ 5/5,5/6/6,5 mm
Rol Ovaal	2,5x1/3x1,25/4x1,5mm
Materiaal	Staal
Kleur	Zwart en oranje

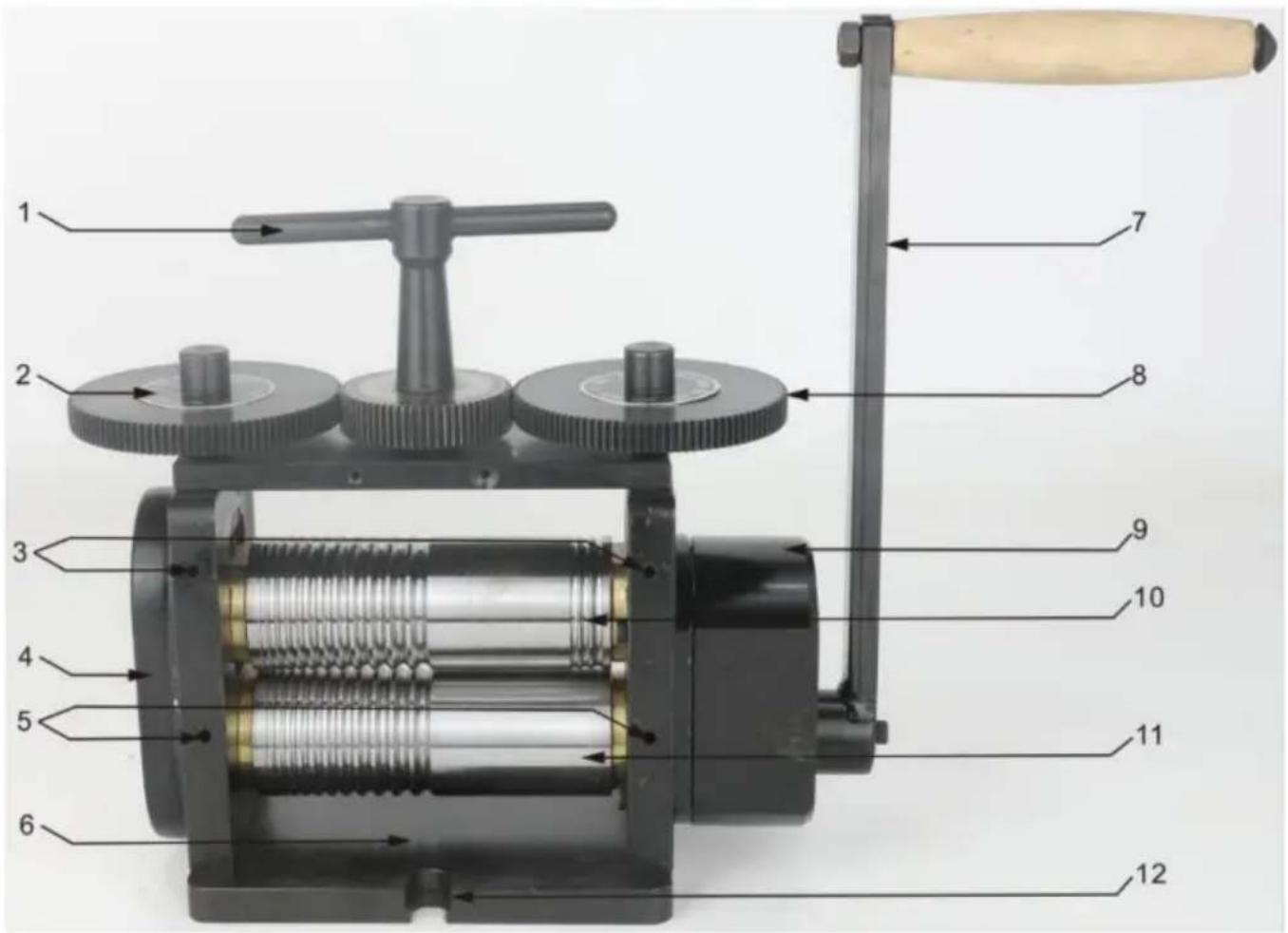

STRUCTUURDIAGRAM

1. In hoogte verstelbare T-greep
   3.Olie-onderdeel
   5.Olie-onderdeel
   7.Handvat
2. Versnellingsbak
3. Onderste rol

2.Dial
4. Eindtandwieldeksel
6. Kader

1. Hoogteverstelmechanisme

10.Bovenste rol
12. Montagegat voor aanrechtblad

COMPONENTEN

Nee.		NaamAfbeelding	Hooveelheid
1		Hoofdgedeelte	1
2		Hendel	1
3		Handvat (inclusief de bout)	1
4		In hoogte verstelbare T-greep	1
5		Smeerolie	1
6		Bouten	2
7		Gebruiksaanwijzing	1

WERKING

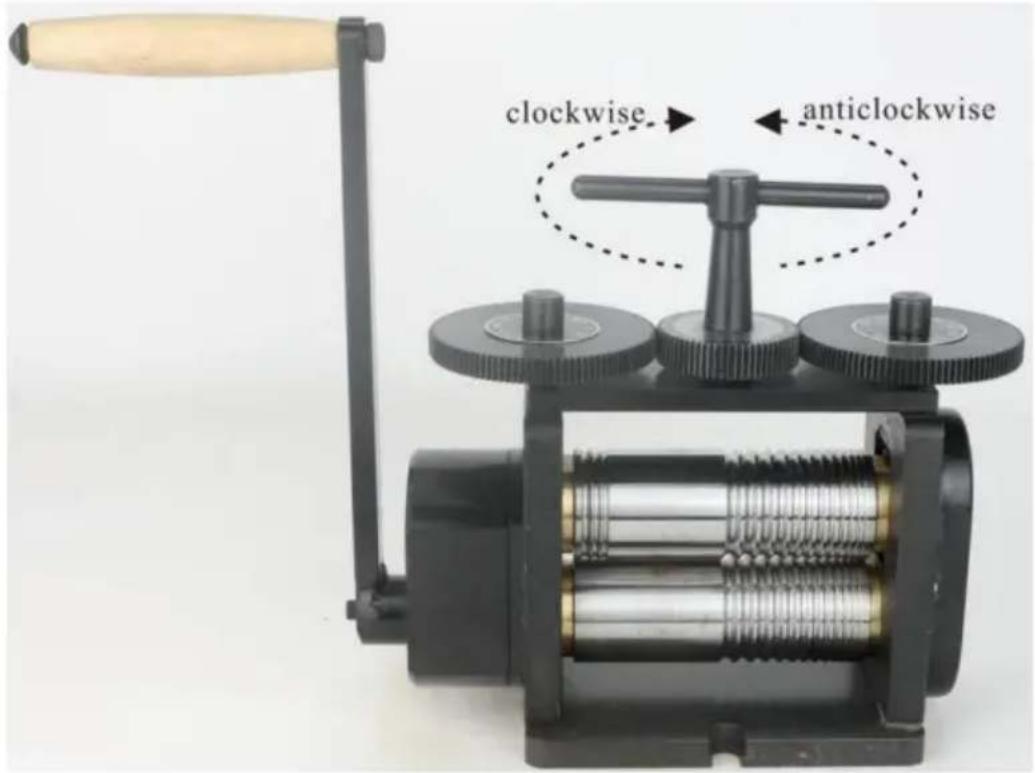

clockwise anticlockwise

1. De T-balk op de bovenkant van de molen wordt gebruikt om de bovenste rol te laten zakken of te verhogen. De afstand tussen de twee rollen vergroten. Let op dat alleen de bovenste rol omhoog en omlaag beweegt en de onderste rol vast blijft zitten. Door de T-balk met de klok mee te draaien (var bovenaf gezien) wordt de bovenste rol verlaagd en de opening verkleind, wat resulteert in een dunnere draad of plaat. Door de T-balk tegen de klok in te draaien, wordt de bovenste rol opgetild, waardoor de opening voor dikker materiaal groter wordt.

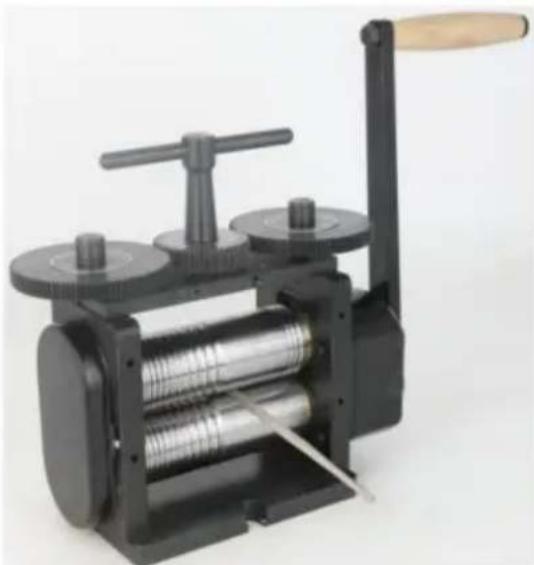

1. Bij normaal gebruik begint u met het openen van de rollen en het plaatsen van uw

metaal dat moet worden verminderd. Draai de T-balk om de bovenste rol te laten zakken totdat deze u metaal. Verwijder uw metaal en draai de T-bar nog een halve slag. Plaats uw metaal en draai aan de hendel, zodat de rol naar binnen draait en je vastpakt metaal, rol het van u af. Blijf de T-bar een halve slag draaien vóór elke doorgang, waardoor de dikte van het materiaal langzaam afneemt. Afhankelijk van het effect dat u wilt, kunt u uw metaal 90° draaien om vierkante of rechthoekige staven te maken.

OPMERKING: Wanneer u de dikte van uw metaal vermindert, zal deze doorgaans toenemen in lengte behoorlijk dramatisch. U ziet mogelijk ook een lichte toename in breedte, maar dit zal minder opvallen. Als je het na elke passage 90° draait, wordt het dunner en langer. Houd hier rekening mee bij het snijden of gieten van uw eerste startstuk.

1. Neem vierkante draad met behulp van de V-groeven. Het is eerst belangrijk dat uw metaal gelijkmatig en parallel. Beginnend bij de gegoten staaf, rol deze door de machine; Draai het materiaal 90 graden en rol het vervolgens opnieuw door de machine. Let op: Elke keer dat de T-vormige staaf een halve slag draait, kan de bovenste as afdalen en het materiaal erdoorheen rollen. Na het materiaal 90 te hebben gedraaid graden, rol het nog een keer door. Dit dual-channel proces zal de materiaal in een vierkante staaf.

2. Zodra het past, ga je verder met de V-groefrollen. Begin met de grootste, volg opnieuw dezelfde methode om de draad erdoorheen te rollen, draai 90° en rol opnieuw door. Het kan handig zijn om een permanente marker te gebruiken om op de zijkant van het metaal zodat je kunt zien welke kant je op draait. Wanneer de rollen dicht bij elkaar komen, de dikte met 1/4 slag verminderen en passeren Draai de draad er meerdere malen doorheen, draai hem elke keer rond en laat hem dan verder zakke Dit voorkomt dat de rollen elkaar raken en dat er bekneld raakt. Ga door naar de volgende rol totdat u de gewenste afmetingen hebt. Let op, de lengte zal toenemen enorm tijdens deze operatie. Een klein staafje van een paar centimeter kan veranderd in meters dun draad.

TIPS EN TRUCS

UITGLOEIEN: Als het metaal door de rollen wordt geperst en getransformeerd, zal dit het harden.

Wanneer uw materiaal moeilijk te rollen wordt of stijf aanvoelt, moet het worden uitgegloeid. Uitgloeid is het proces van het verzachten van metaal en het reduceren ervan, waardoor het soepeler wordt.

Als u nog niet bekend bent met uitgloeien, is de spanning

het is raadzaam om de beste methode te controleren om het metaal waarmee u werkt te gloeien. Meestal wordt dit gedaan door het voorzichtig te verwarmen tot een doffe rode hitte, het een minuut of zo te houden en het vervolgens te blussen in water of het aan kucht te laten staan. Dit maakt het metaal soepeler, gemakkelijker te bewerken en minder snel te barsten. Als u een ingot tot draad verwerkt, moet u mogelijk meerdere keren gloeie tijdens dit proces. Tip: Werk aan meerdere afzonderlijke stukken tegelijk. Dus als er een afkoelt, kunt u een andere rollen.

LET OP: Zorg er altijd voor dat het metaal droog is voordat u het door de molen haalt, om te voorkomen dat er vocht op de rollen komt.

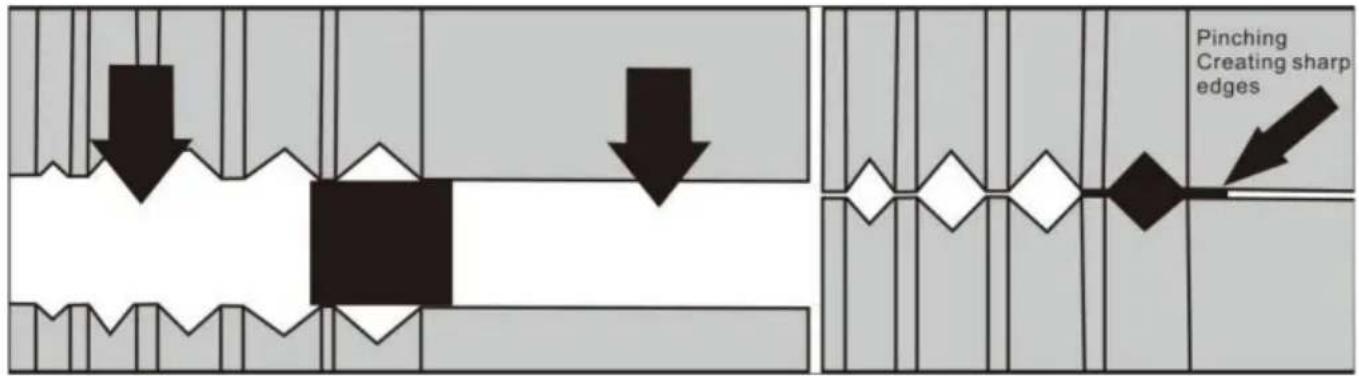

Perfecte randen creëren: Bewerk uw metaal langzaam en geleidelijk. Draai het terwijl u bezig bent. Als u het metaal met te veel druk in één richting forceert, kan het de zijkanten "knijpen", waardoor er dunne en scherpe randen ontstaan. Als dit gebeurt, wrijf het metaal dar met schuurpapier om de randen te verwijderen (draag leren handschoenen). En haal het meerdere keren door de roller met de scherpe rand omhoog gericht in de V-groef.

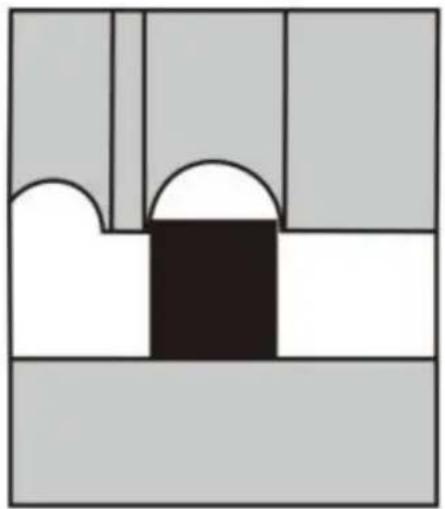

D Gedeelde draad: Wanneer u het dikke/ovale gedeelte van de combinatierol gebruikt, kunt u een D-profieldraad maken voor ringvormige schachten enz. Begin met goed gegloeide vierkante draad die iets smaller is dan de groef en rol de draad geleidelijk in verschillende passages door het bovenoppervlak om het te laten koepelen.

RELIËF TIPS

1. Vrijwel alles kan in edelmetaal en non-ferrometalen worden gegraveerd, zoals kant, bladeren, stof, papieren uitknipsels, draad, enz. Deze techniek kan worden gebruikt om interessante texturen aan uw sieraden toe te voegen.

U wilt uw rollers echter niet beschadigen door een patroon in het staal te zetten. Daarom is het van groot belang dat u een opofferingsstuk metaal gebruikt als schild tussen uw textuurartikel en uw rollers.

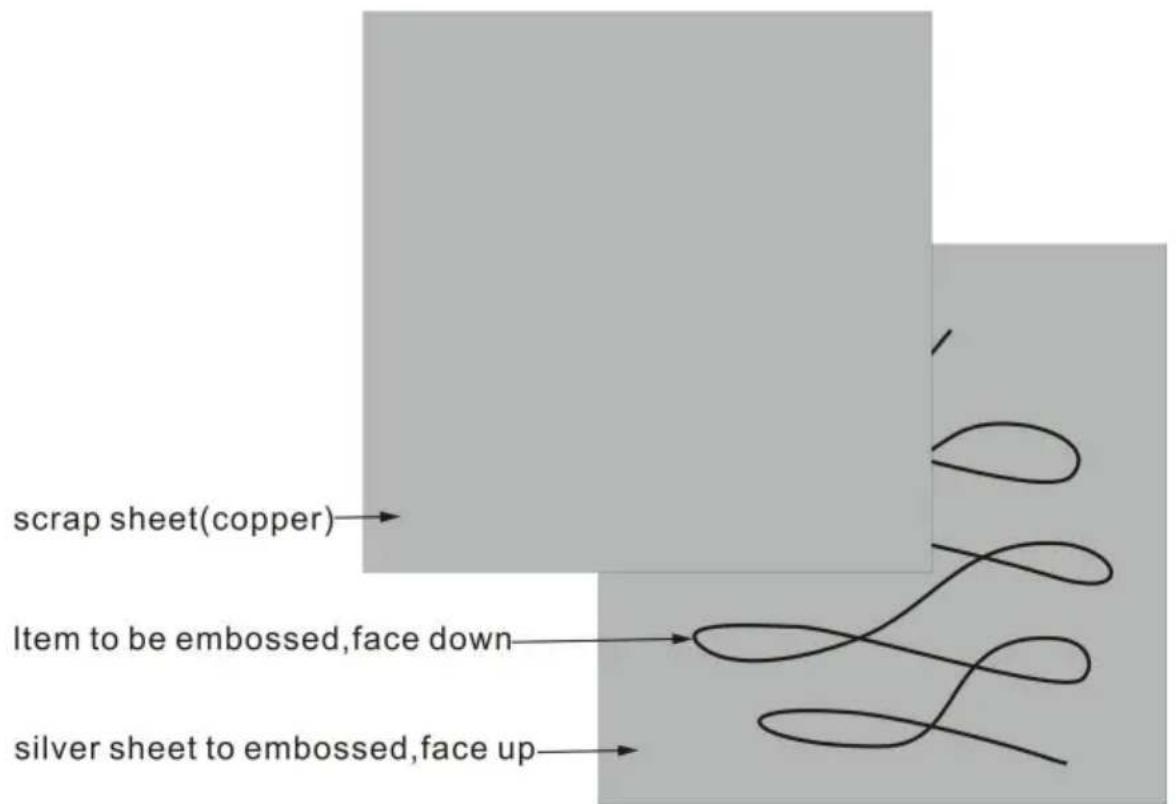

1. Maak een sandwich zoals afgebeeld: Onderop ligt je metaal. Plat, schoon

en goed gegloeid, bijvoorbeeld zilverplaat. Het bovenste vlak zal worden geëmbosseerd.

Daarbovenop bevindt zich het te graveren voorwerp, bijvoorbeeld een blad of lussen van draad (zie afbeelding).

De zijde die u wilt laten reliëfdrukken, moet naar beneden gericht zijn op het zilver.

Erboven zit een stukje koper of messing. Dit beschermt uw rollen.

Gebruik zachte metalen, gebruik geen staal, omdat dit uw rollen kan krassen.

dit wordt schroot genoemd, het patroon wordt ook hierop geëmbosseerd

blad, dus er kunnen interessante resultaten worden verkregen. Maar meestal is dit gewoon een stuk plat schrootmetaal, dat hergebruikt kan worden als schild. Zorg ervoor dat de schild is groter dan het zilver om te voorkomen dat de randen in uw silver.

1. Zorg ervoor dat de sandwich alleen door het platte gedeelte van de

rollen. Als u het door de V-rollen haalt, ontstaan er vlakke, evenwijdige lijnen op de onderkant van uw zilver.

1. Plaats de sandwich tussen de rollen en laat de bovenste rol zakken totdat de

sandwich zit er strak tussen. Haal de sandwich eruit en draai de bovenkant om handvat 1/2 slag of iets minder. Haal het materiaal erdoor en de halve slag zal voldoende druk uitoefenen om het voorwerp in het zilver te reliëfdrukken.

ONDERHOUD

Uw walsmolen is een zeer robuust stuk apparatuur en zou u jarenlang van dienst moeten zijn. Zoals met elk mechanisch item, zal een beetje onderhoud het in optimale conditie houden voor de best mogelijke prestaties.

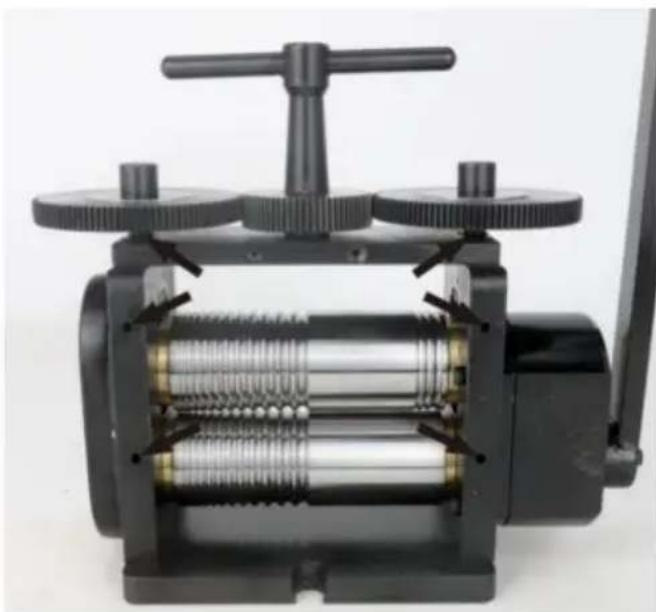

1. Olie alle bewegende onderdelen: Het is belangrijk dat de rollen niet roesten, dus wees op uw hoede voor condensatie in vochtige gebieden. Veeg de rollen af met een lichte laag olie op een katoenen doek en bewaar de molen met de rollen uit elkaar. Als het apparaat voor een langere periode niet gebruikt gaat worden, olie dan alle onderdelen grondig en dek het af, zorg ervoor dat het droog en vrij van vocht blijft.
2. De versnellingsbak zou geen speciaal onderhoud nodig moeten hebben. Binnenin het frame, waar de bussen op en neer bewegen, zal een beetje vet of olie helpen, maar het is niet nodig om een deel van de unit te demonteren om dit te doen. Sluit gewoon de rollen om vet rond de bussen aan te brengen, open en sluit ze vervolgens meerdere keren volledig om het vet te verplaatsen.
3. Als de rollen oppervlakkige vlekken of markeringen krijgen, kunnen ze met de hand worde gepolijst met een doek en autopoets zoals roestverwijderaar. Zeer fijn schuurpapier en olie kunnen worden gebruikt (indien absoluut noodzakelijk) om oppervlakkige markeringen te verwijderen, maar over het algemeen moeten harde schuurmiddelen altijd worden vermeder
4. De unit is ontworpen voor gebruik met sieraden met edele en non-ferrometalen.

Probeer gehard staal niet te rollen, omdat dit de rollen kan beschadigen. Zorg er bij het gloeien en beitsen van metaal altijd voor dat alle items grondig droog zijn voordat ze door de rollen gaan. Na een drukke dag

uitgebreid gebruik, een snelle schoonmaak en veeg van olie op de rollen zal zeer nuttig zijn. Ontwikkel goede werkgewoonten, zorg goed voor uw mil en hij zal jarenlang dienst doen.

1. Als de oppervlakken van de rollen door onjuist gebruik beschadigd raken, kan het nodig zijn om de rollen te vervangen. Dit kan kosten met zich meebrengen.
