KD-Y5255 - Werkzeugmaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Walzwerk für die Schmuckherstellung
Marke	Vevor
Modell	KD-Y5255
Maximale Öffnung	5,5 mm
Walzendurchmesser	54,5 mm
Flache Oberfläche	57 mm
Walzen für Vierkantdraht (Nuten)	1/1,5/2/2,5/3/3,5/4/4,5/5/5,5/6/6,5 mm
Ovale Walzen	2,5x1 / 3x1,25 / 4x1,5 mm
Material	Stahl
Farbe	Schwarz und Orange
Antrieb	Manuell (Griff)
Verwendungszweck	Walzen von Edel- und Buntmetallen: Gold, Silber, Kupfer, Aluminium usw.
Sicherheit	Tragen Sie eine Schutzbrille, vermeiden Sie weite Kleidung, halten Sie Kinder fern.
Wartung	Ölen Sie die beweglichen Teile, reinigen und ölen Sie die Walzen, lagern Sie trocken.
Ersatzteile	Kontaktieren Sie den Kundendienst: www.vevor.com/support
Reparierbarkeit	Austauschbare Walzen (gegen Aufpreis)
Garantie	Elektronische Garantieurkunde erhältlich auf der Vevor-Website
Hersteller	VEVOR, Shanghai, China
Importeur (USA)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importeur (Australien)	SIHAO PTY LTD, ASTWOOD NSW
Ursprungsland	China

Häufig gestellte Fragen - KD-Y5255 Vevor

Wie reduziere ich die Dicke eines Metalls mit dieser Walze?

Legen Sie das Metall zwischen die Walzen, drehen Sie dann die T-Stange im Uhrzeigersinn, um die obere Walze abzusenken. Führen Sie das Metall durch Drehen des Griffs hindurch. Wiederholen Sie den Vorgang, indem Sie die T-Stange bei jedem Durchgang um eine halbe Umdrehung drehen, um die Dicke schrittweise zu reduzieren.

Welche Metallarten kann ich walzen?

Sie können Edelmetalle (Gold, Silber) und Buntmetalle wie Kupfer, Aluminium, Messing walzen. Verwenden Sie keinen gehärteten Stahl, da dies die Walzen beschädigen könnte.

Wie verwende ich die Nuten, um Vierkantdraht zu formen?

Beginnen Sie mit einem Barren oder einem gleichmäßigen Stab. Führen Sie ihn durch die V-Nuten, drehen Sie ihn dann um 90° und führen Sie ihn erneut durch. Drehen Sie die T-Stange bei jedem Durchgang um eine halbe Umdrehung, bis die gewünschte Größe erreicht ist.

Was tun, wenn das Metall beim Walzen hart wird?

Das Metall verfestigt sich beim Walzen. Es muss geglüht werden: Erhitzen Sie es bis zur Dunkelrotglut, halten Sie es eine Minute lang und tauchen Sie es dann in Wasser oder lassen Sie es an der Luft abkühlen. Dadurch wird es wieder weicher.

Wie präge ich Muster auf Metall?

Erstellen Sie einen Stapel: das zu prägende Metall unten, das Texturelement (Spitze, Blatt) in der Mitte und eine Kupfer- oder Messingplatte als Schutz. Führen Sie alles zwischen den Walzen hindurch und ziehen Sie sie leicht an.

Welche regelmäßige Wartung wird empfohlen?

Ölen Sie alle beweglichen Teile und die Walzen mit leichtem Öl. Wischen Sie die Walzen nach Gebrauch ab. Lagern Sie das Gerät trocken, die Walzen leicht auseinander.

Wie reinige ich die Walzen, wenn sie Abdrücke haben?

Verwenden Sie ein weiches Tuch mit Metallpolitur (rostschutzartig). Bei Bedarf kann sehr feines Schmirgelpapier mit Öl verwendet werden, vermeiden Sie jedoch aggressive Schleifmittel.

Kann ich Stahl mit dieser Walze walzen?

Nein, dieses Walzwerk ist für Edel- und Buntmetalle ausgelegt. Gehärteter Stahl könnte die Walzen dauerhaft beschädigen.

Wie erziele ich perfekte Kanten an meinem Metall?

Arbeiten Sie langsam und schrittweise. Drehen Sie das Metall zwischen den Durchgängen. Wenn scharfe Kanten entstehen, reiben Sie sie mit Schmirgelpapier ab (tragen Sie Handschuhe) und führen Sie das Metall mit der Kante nach oben erneut durch die V-Nut.

Wo erhalte ich Ersatzteile oder technische Unterstützung?

Besuchen Sie www.vevor.com/support für technische Unterstützung und die elektronische Garantieurkunde. Die Walzen sind auf Anfrage austauschbar.

BEDIENUNGSANLEITUNG KD-Y5255 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

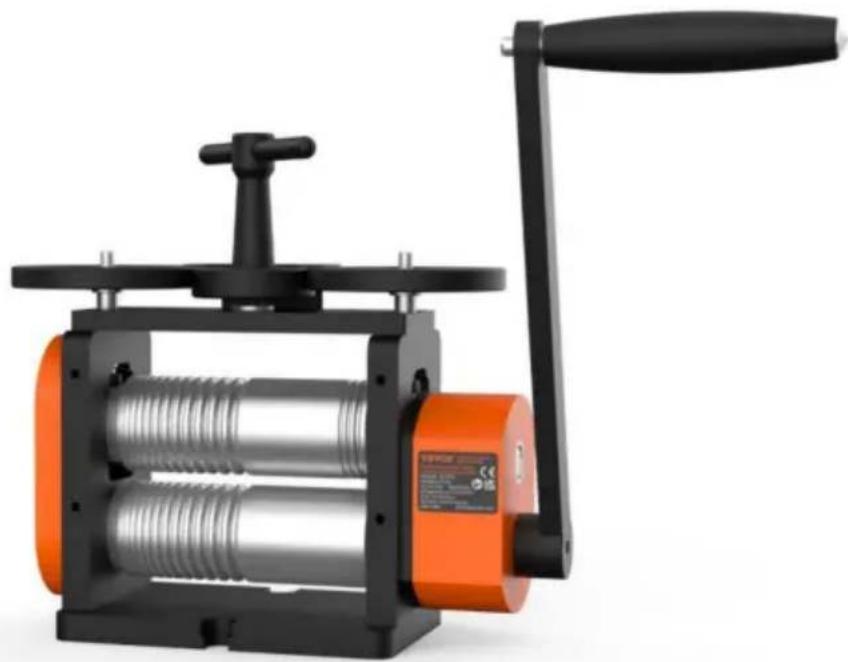

WALZWERK

MODELL:KD-Y5255

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

WALZWERK

MODELL:KD-Y5255

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

1. Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Montage oder dem Betrieb beginnen.
2. Lesen Sie die Warnhinweise in diesem Handbuch sorgfältig durch. Bei Nichtbeachtung aller dieser Warnungen kann es zu schweren Verletzungen kommen.
3. Dieses Walzwerk ist für die Benutzung durch entsprechend geschultes und erfahrenes Personal bestimmt. Wenn Sie mit dem richtigen und sicheren Betrieb eines Walzwerks nicht vertraut sind, verwenden Sie es nicht, bis Sie eine entsprechende Ausbildung und Kenntnisse erhalten haben.
4. Verwenden Sie dieses Walzwerk nicht für andere als den vorgesehenen Zweck.
5. Tragen Sie bei der Verwendung dieser Maschine immer eine zugelassene Schutzbrille oder einen Gesichtsschutz. Normale Brillen haben nur schlagfeste Gläser; sie sind keine Schutzbrille.
6. Bedienen Sie die Dornpresse nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
7. Überprüfen Sie beschädigte Teile. Vor der weiteren Verwendung des Walzwerks muss ein beschädigtes Teil sorgfältig überprüft werden, um sicherzustellen, dass es ordnungsgemäß funktioniert und seine vorgesehene Funktion erfüllt. Überprüfen Sie die Ausrichtung der beweglichen Teile, Blockierungen beweglicher Teile, Bruch von Teilen, Montage und alle anderen Bedingungen, die den Betrieb beeinträchtigen können. Ein Schutz oder ein anderes beschädigtes Teil muss fachgerecht repariert oder ersetzt werden.
8. Sorgen Sie für ausreichend Platz rund um den Arbeitsbereich und eine blendfreie Deckenbeleuchtung.
9. Halten Sie Besucher in sicherem Abstand zum Arbeitsbereich. Halten Sie Kinder fern.
10. Verwenden Sie empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich sein.
11. Stellen Sie sicher, dass das Werkstück sicher am Tisch befestigt oder festgeklemmt ist.
12. Entfernen Sie lose Gegenstände und nicht benötigte Werkstücke aus dem Bereich, bevor Sie die Maschine starten.
13. Erlauben Sie Kindern die Benutzung nicht. Vorsicht vor Klemmhänden!
14. Achten Sie darauf, keine weite Kleidung zu tragen und die Haare sicher zurückzubinden.
15. Überprüfen Sie, dass keine Kabel, Seile oder andere Gegenstände vorhanden sind, die sich in den Rollen oder im Griff verfangen könnten.
16. Verwendbare Metalle: Gold, K-Gold, Sterlingsilber, 925er-Silber, Kupfer, Aluminium und andere dehnbare Metalle.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	KD-Y5255
Maximale Öffnung	5,5 mm
Rollendurchmesser	ÿ54,5 mm
Flache Fläche	57 mm
Rolle Vierkantdraht	1/1,5/2/2,5/3/3,5/4/4,5/ 5/5,5/6/6,5 mm
Rolle Oval	2,5 x 1/3 x 1,25/4 x 1,5 mm
Material	Stahl
Farbe	Schwarz & Orange

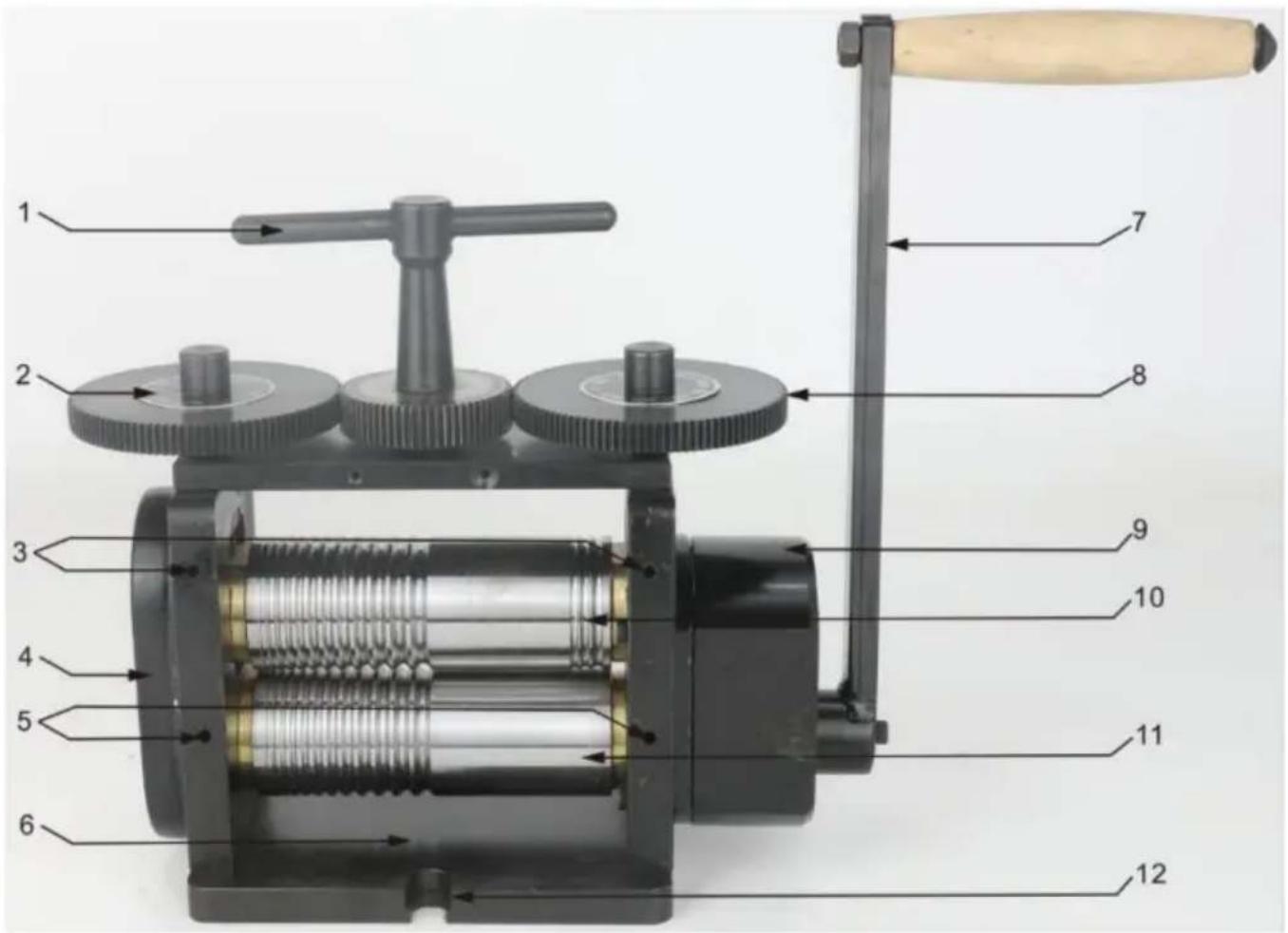

STRUKTURDIAGRAMM

1. Höhenverstellbarer T-Griff

3. Ölteil

7. Griff

9. Getriebe

1. Untere Walze

2. Wählen

1. Endgetriebeabdeckung
2. Rahmen 5. Ölteil

8. Höhenverstellgetriebe

10. Obere Walze

1. Befestigungsloch für Arbeitsplatte

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Hauptteil	1
2		Handhaben	1
3		Griff (einschließlich Riegel)	1
4		Höhenverstellbarer T-Griff	1
5		Schmieröl	1
6		Bolzen	2
7		Bedienungsanleitung	1

BETRIEB

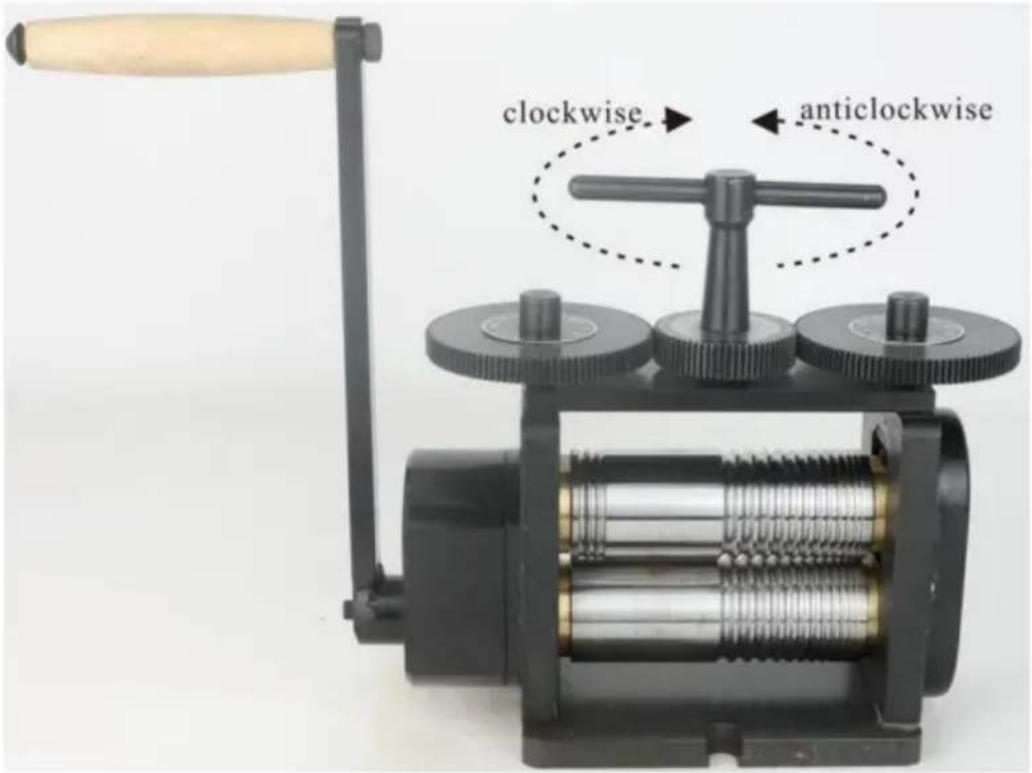

1. Die T-Stange oben auf der Walze wird verwendet, um die obere Walze abzusenken oder anzuheben. Dadurch wird der Abstand zwischen den beiden Walzen vergrößert. Beachten Sie, dass sich nur die obere Walze auf und ab bewegt und die untere Walze fest bleibt. Wenn Sie die T-Stange im Uhrzeigersinn drehen (von oben nach unten gesehen), wird die obere Walze abgesenkt und der Abstand verringert, was zu einem dünnen Draht oder Blech führt. Wenn Sie die T-Stange gegen den Uhrzeigersinn drehen, wird die obere Walze angehoben und der Abstand für dickeres Material vergrößert.

1. Im Normalbetrieb öffnen Sie zunächst die Walzen und legen Ihr

Metall, das reduziert werden soll. Drehen Sie die T-Stange, um die obere Walze abzusenken, bis sie Ihr Metall berührt. Entfernen Sie Ihr Metall und drehen Sie die T-Stange eine weitere halbe Umdrehung. Setzen Sie Ihr Metall ein und kurbeln Sie den Griff, so dass die Rolle nach innen dreht und Ihr Metall von sich weg rollt. Drehen Sie die T-Stange weiter um eine halbe Umdrehung vor jedem Durchgang und dadurch wird die Dicke Ihres Materials langsam reduziert. Je nach gewünschtem Effekt können Sie Ihr Metall um 90° drehen, um quadratische oder rechteckige Balken zu erstellen.

HINWEIS: Wenn Sie die Dicke Ihres Metalls reduzieren, erhöht sich normalerweise die Länge ziemlich dramatisch. Sie können auch eine leichte Zunahme der Breite sehen, aber das wird weniger auffallen. Wenn Sie es nach jedem Durchgang um 90° drehen, wird es dünner und länger. Berücksichtigen Sie dies beim Schneiden oder Gießen Ihres ersten Ausgangsstücks.

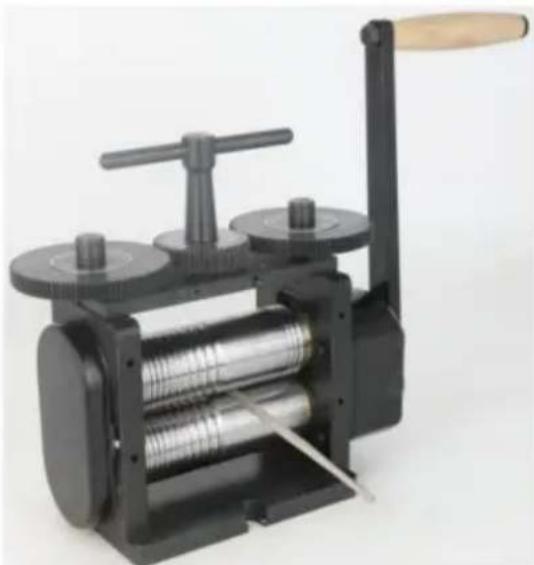

1. Nehmen Sie Vierkantdraht mit den V-Rillen. Es ist zunächst wichtig, dass Ihr Metall gleichmäßig und parallel ist. Beginnen Sie mit dem gegossenen Barren und rollen Sie ihn durch die Maschine. Drehen Sie das Material um 90 Grad und rollen Sie es dann erneut durch die Maschine. Hinweis: Bei jeder halben Drehung der T-förmigen Stange kann die obere Welle absteigen und das Material durchrollen. Nach dem Drehen des Materials um 90 Grad, rollen Sie es noch einmal durch. Dieser Dual-Channel-Prozess wird das Material zu einem Vierkantstab formen.
2. Sobald es passt, fahren Sie mit den V-Nut-Rollen fort. Beginnen Sie mit der größten, rollen Sie den Draht wieder auf dieselbe Weise durch, drehen Sie ihn um 90° und rollen Sie nochmal durch. Vielleicht finden Sie es hilfreich, einen Permanentmarker zu verwenden, um die Seite des Metalls zu markieren, damit Sie sehen können, in welche Richtung Sie es drehen. Wenn die Walzen einander näher kommen, reduzieren Sie die Dicke um eine Vierteldrehung und führen Sie den Draht mehrere Male durch, wobei Sie ihn jedes Mal drehen, bevor Sie ihn weiter reduzieren. Dadurch wird ein Einklemmen der Walzen vermieden. Fahren Sie mit der nächsten Rolle fort, bis Sie die gewünschten Abmessungen haben. Beachten Sie, dass die Länge während dieses Vorgangs stark zunimmt. Ein kleiner Barren von einigen Zentimetern kann in viele Meter dünnen Draht umgewandelt werden.

TIPPS UND TRICKS

GLÜHEN: Wenn das Metall durch die Walzen gepresst und umgeformt wird, wird es dadurch gehärtet. Wenn Ihr Material schwer zu rollen ist oder sich starr anfühlt, sollte es geglüht werden. Beim Glühen wird Metall weicher und seine Elastizität reduziert, wodurch es biegsamer wird. Wenn Sie mit dem Glühen noch nicht vertraut sind, ist es ratsam, die beste Methode zum Glühen des Metalls zu prüfen, mit dem Sie arbeiten.

Normalerweise geschieht dies, indem man es vorsichtig auf eine stumpfe Rotglut erhitzt, diese etwa eine Minute lang beibehält und es dann in Wasser abschreckt oder an der Luft abkühlen lässt. Dadurch wird das Metall biegsamer, lässt sich leichter verarbeiten und neigt weniger zum Reißen. Wenn Sie einen Barren zu Draht verarbeiten, müssen Sie ihn während dieses Vorgangs möglicherweise mehrmals glühen. Tipp: Arbeiten Sie an mehreren separaten Stücken gleichzeitig. Wenn also eines abkühlt, können Sie ein anderes rollen.

HINWEIS: Stellen Sie immer sicher, dass Ihr Metall trocken ist, bevor Sie es durch die Mühle führen, um Feuchtigkeit auf den Walzen zu vermeiden.

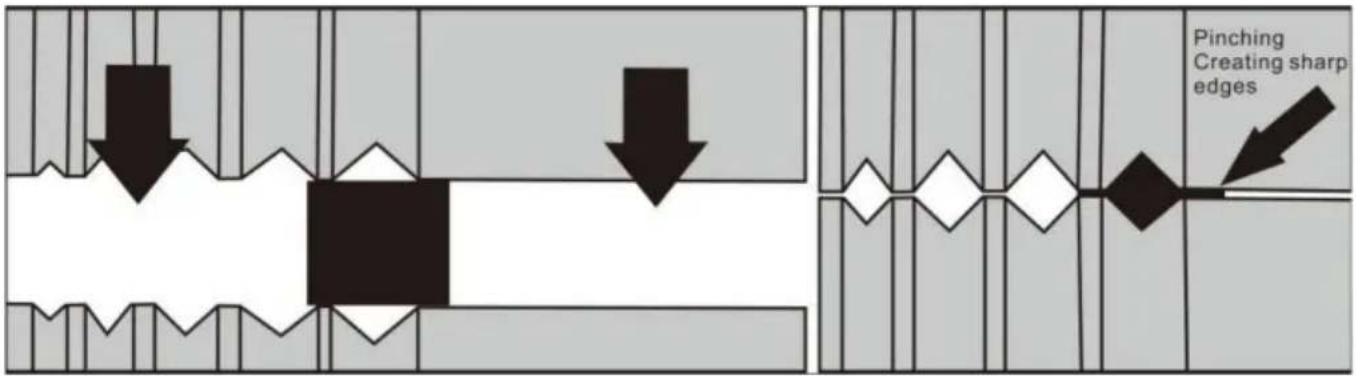

Perfekte Kanten erzeugen: Bearbeiten Sie Ihr Metall langsam und schrittweise. Drehen Sie es dabei. Wenn Sie das Metall mit zu viel Druck in eine Richtung durchdrücken, kann es dazu führen, dass die Seiten „eingeklemmt“ werden und dünne und scharfe Kanten entstehen. Wenn dies passiert, reiben Sie das Metall mit Schmirgelpapier ab, um die Kanten zu entfernen (tragen Sie Lederhandschuhe). Und führen Sie es mehrere Male durch die Walze, wobei die scharfe Kante nach oben in die V-Nut zeigt.

D-Profildraht: Wenn Sie den dicken/ovalen Abschnitt der Kombinationsrolle verwenden, können Sie einen D-Profildraht für Ringschäfte usw. herstellen. Beginnen Sie mit gut geglühtem Vierkantdraht, der etwas schmaler als die Nut ist, und rollen Sie den Draht nach und nach in mehreren Durchgängen durch, um die obere Oberfläche zu wölben.

PRÄGETIPPS

1. In Edelmetalle und Nichteisenmetalle kann fast alles geprägt werden, z. B. Spitze, Blätter, Stoff, Papierausschnitte, Draht usw. Und mit dieser Technik können Sie Ihrem Schmuck interessante Texturen verleihen.

Sie möchten Ihre Walzen jedoch nicht beschädigen, indem Sie ein Muster in den Stahl einbetten. Aus diesem Grund ist es äußerst wichtig, dass Sie ein Opfermetallstück als Schutz zwischen Ihrem Strukturierungsobjekt und Ihren Walzen verwenden.

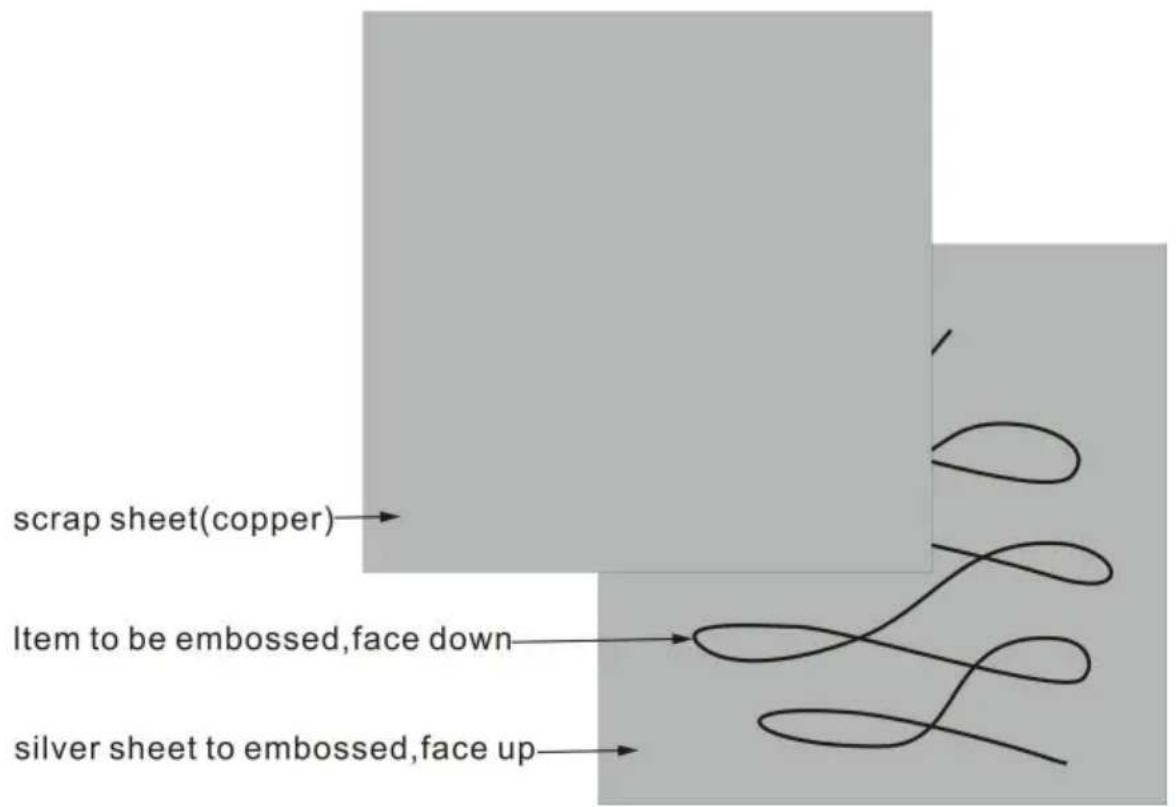

1. Bilden Sie ein Sandwich wie gezeigt: Unten ist Ihr Metall. Flach, sauber

und gut geglüht, z. B. Silberblech. Die oberste Fläche wird geprägt.

Darauf liegt das zu prägende Objekt, z. B. ein Blatt oder Drahtschlaufen (siehe

hier). Die zu prägende Seite sollte nach unten auf dem Silber liegen.

Darüber liegt ein Altblech aus Kupfer oder Messing. Dieses schützt Ihre Walzen.

Verwenden Sie weiche Metalle, keinen Stahl, da dieser Ihre Walzen zerkratzen kann.

Dies wird als Ausschuss bezeichnet, das Muster wird auch hierauf geprägt

Blatt, so dass einige interessante Ergebnisse erzielt werden können. Aber normalerweise ist dies nur ein Stück flaches Altmetall, das als Schutz wiederverwendet werden kann. Stellen Sie sicher, dass das Schild größer ist als das Silber, um zu vermeiden, dass die Kanten in Ihr Silber.

1. Achten Sie darauf, dass das Sandwich nur durch den flachen Teil der

Rollen. Wenn es durch die V-Rollen geführt wird, bleiben flache parallele Linien auf der Unterseite Ihres Silbers.

1. Legen Sie das Sandwich zwischen die Walzen und senken Sie die obere Walze ab, bis das

Sandwich fest zwischen ihnen sitzt. Nehmen Sie das Sandwich heraus und drehen Sie den Deckelgriff eine halbe Umdrehung oder etwas weniger. Führen Sie das Material durch, und die halbe Umdrehung übt genügend Druck aus, um den Gegenstand in das Silber zu prägen.

WARTUNG

Ihr Walzwerk ist ein sehr robustes Gerät und wird Ihnen viele Jahre lang gute Dienste leisten. Wie bei jedem mechanischen Gegenstand hält ein wenig Wartung es in optimalem Zustand und sorgt für die bestmögliche Leistung.

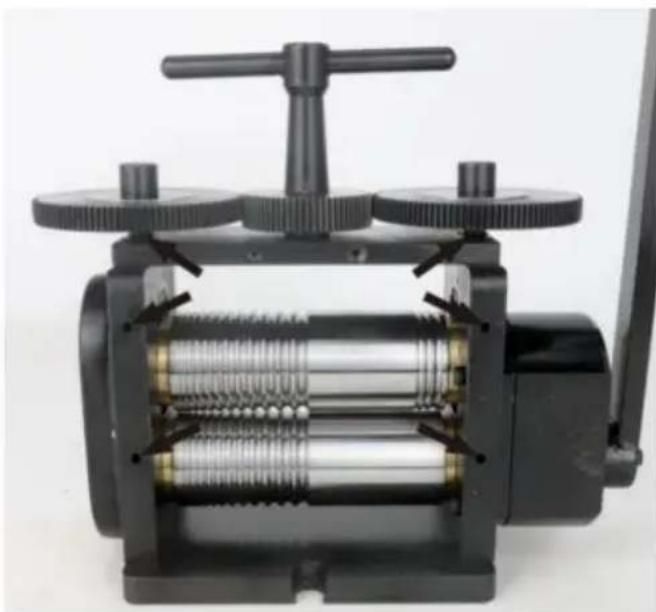

1. Alle beweglichen Teile ölen: Es ist wichtig, dass die Walzen nicht rosten. Achten Sie daher auf Kondensation in feuchten Bereichen. Wischen Sie die Walzen mit einer dünnen Ölschicht auf einem Baumwolltuch ab und lagern Sie die Mühle mit auseinandergebauten Walzen. Wenn das Gerät längere Zeit nicht verwendet wird, ölen Sie alle Teile gründlich ein und decken Sie es ab. Stellen Sie sicher, dass es trocken und frei von Feuchtigkeit bleibt.
2. Das Getriebe sollte keine besondere Wartung erfordern. Im Inneren des Rahmens, wo sich die Buchsen auf und ab bewegen, ist ein wenig Fett oder Öl von Vorteil, aber es ist nicht notwendig, Teile der Einheit hierfür zu zerlegen. Schließen Sie einfach die Rollen, um Fett um die Buchsen aufzutragen, öffnen Sie sie dann vollständig und schließen Sie sie mehrmals, um das Fett zu verteilen.
3. Wenn die Rollen oberflächliche Flecken oder Schrammen aufweisen, können sie mit einem Tuch und Autometallpolitur wie Rostlöser von Hand poliert werden. Sehr feines Schmirgelpapier und Öl können (falls unbedingt erforderlich) verwendet werden, um oberflächliche Flecken zu entfernen, aber generell sollten scharfe Schleifmittel immer vermieden werden.
4. Das Gerät ist für die Verwendung mit Schmuck aus Edelmetallen und Nichteisenmetallen konzipiert. Versuchen Sie nicht, gehärteten Stahl zu rollen, da dies die Rollen beschädigen kann. Stellen Sie beim Glühen und Beizen von Metall immer sicher, dass alle Teile gründlich trocken sind, bevor sie durch die Rollen laufen. Nach einem anstrengenden Tag voller

Bei intensiver Nutzung ist eine schnelle Reinigung und das Abwischen der Walzen mit Öl äußerst hilfreich. Entwickeln Sie gute Arbeitsgewohnheiten, pflegen Sie Ihre Mühle, und sie wird Ihnen jahrelang gute Dienste leisten.

1. Wenn die Oberflächen der Rollen durch unsachgemäßen Gebrauch beschädigt werden, kann ein Austausch der Rollen erforderlich sein, was mit Kosten verbunden sein kann.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
