Typ produktu	Walcarka jubilerska
Marka	Vevor
Model	KD-Y5255
Maksymalny otwór	5,5 mm
Średnica rolek	54,5 mm
Powierzchnia płaska	57 mm
Rolki do drutu kwadratowego (rowki)	1/1,5/2/2,5/3/3,5/4/4,5/5/5,5/6/6,5 mm
Rolki owalne	2,5x1 / 3x1,25 / 4x1,5 mm
Materiał	Stal
Kolor	Czarny i pomarańczowy
Zasilanie	Ręczne (uchwyt)
Przeznaczenie	Walcowanie metali szlachetnych i nieżelaznych: złoto, srebro, miedź, aluminium itp.
Bezpieczeństwo	Nosić okulary ochronne, unikać luźnych ubrań, trzymać dzieci z daleka
Konserwacja	Olejować ruchome części, czyścić i oliwić rolki, przechowywać w suchym miejscu
Części zamienne	Skontaktuj się z serwisem: www.vevor.com/support
Możliwość naprawy	Wymienne rolki (dodatkowy koszt)
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie Vevor
Producent	VEVOR, Szanghaj, Chiny
Importer (USA)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importer (Australia)	SIHAO PTY LTD, ASTWOOD NSW
Kraj pochodzenia	Chiny

Często zadawane pytania - KD-Y5255 Vevor

Jak zmniejszyć grubość metalu za pomocą tej walcarki?

Włóż metal między rolki, a następnie obracaj drążek T w prawo, aby opuścić górną rolkę. Przepuść metal, obracając uchwyt. Powtarzaj czynność, obracając drążek T o pół obrotu przy każdym przejściu, aby stopniowo zmniejszać grubość.

Jakie rodzaje metali mogę walcować?

Możesz walcować metale szlachetne (złoto, srebro) oraz nieżelazne, takie jak miedź, aluminium, mosiądz. Nie używaj stali hartowanej, która może uszkodzić rolki.

Jak używać rowków do formowania drutu kwadratowego?

Zacznij od jednolitego wlewka lub pręta. Przepuść go przez rowki V, a następnie obróć o 90° i przepuść ponownie. Obracaj drążek T o pół obrotu przy każdym przejściu, aż uzyskasz pożądany wymiar.

Co zrobić, jeśli metal staje się sztywny podczas walcowania?

Metal twardnieje podczas walcowania. Należy go wyżarzyć: podgrzej do ciemnoczerwonego żaru, utrzymaj przez minutę, a następnie zanurz w wodzie lub pozostaw do ostygnięcia na powietrzu. To sprawi, że będzie bardziej giętki.

Jak wytłaczać wzory na metalu?

Stwórz kanapkę: metal do tłoczenia na dole, element tekstury (koronka, liść) na środku i płytka miedziana lub mosiężna jako ochrona. Przepuść wszystko między rolkami, lekko dociskając.

Jaka jest zalecana regularna konserwacja?

Nasmaruj wszystkie ruchome części i rolki lekkim olejem. Wytrzyj rolki po użyciu. Przechowuj urządzenie w suchym miejscu, z rolkami lekko rozsunętymi.

Jak czyścić rolki, jeśli są oznaczone?

Użyj miękkiej szmatki z pastą do metalu (typu antykorozyjna). W razie potrzeby można użyć bardzo drobnego papieru ściernego z olejem, ale unikaj agresywnych środków ściernych.

Czy mogę walcować stal tą walcarką?

Nie, ta walcarka jest przeznaczona do metali szlachetnych i nieżelaznych. Stal hartowana może trwale uszkodzić rolki.

Jak uzyskać idealne krawędzie na metalu?

Pracuj powoli i stopniowo. Obracaj metal między przejściami. Jeśli pojawią się ostre krawędzie, przetrzyj je papierem ściernym (noś rękawiczki) i ponownie przepuść przez rowek V krawędzią do góry.

Gdzie mogę uzyskać części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Rolki są wymienne na życzenie.

INSTRUKCJA OBSŁUGI KD-Y5255 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

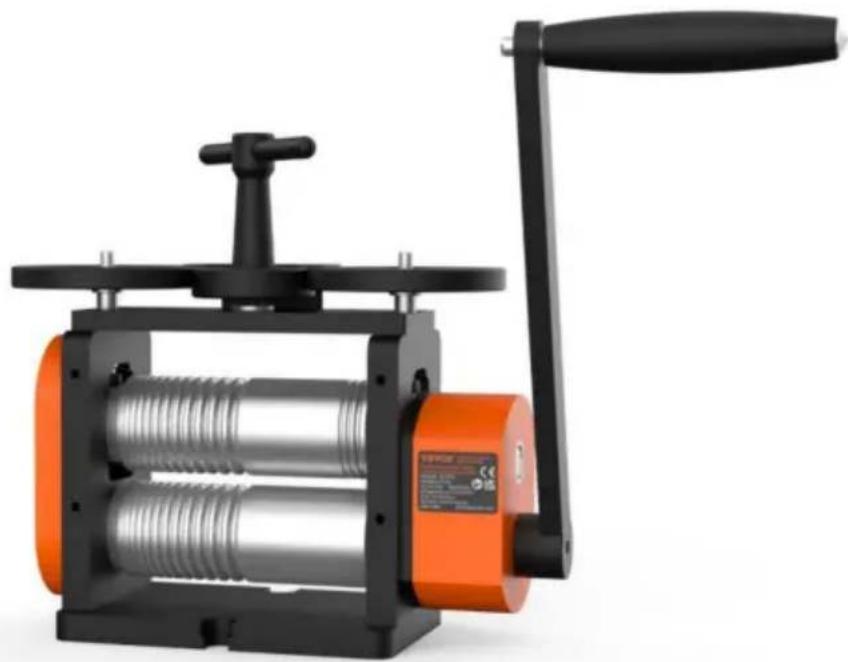

WALCOWNIA

MODEL:KD-Y5255

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WALCOWNIA

MODEL:KD-Y5255

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

1. Przed przystąpieniem do naprawy należy przeczytać i zrozumieć całą instrukcję obsługi, montażu lub eksploatacji.
2. Przeczytaj i zrozum ostrzeżenia zawarte w niniejszej instrukcji. Nieprzestrzeganie wszystkich tych ostrzeżeń może spowodować poważne obrażenia.
3. Niniejsza walcownia jest zaprojektowana i przeznaczona do użytkowania przez odpowiednio przeszkolony i tylko doświadczony personel. Jeśli nie jesteś zaznajomiony z właściwą i bezpieczną obsługą walcowni, nie należy jej używać do czasu uzyskania odpowiedniego przeszkolenia i wiedzy.
4. Nie należy używać tej walcarki do celów innych niż te, do których jest przeznaczona.
5. Podczas korzystania z tej walcarki należy zawsze nosić zatwierdzone okulary ochronne/osłony twarzy. Codzienne okulary mają tylko soczewki odporne na uderzenia; nie są to okulary ochronne.
6. Nie należy obsługiwać prasy stolarskiej, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub jakichkolwiek leków.
7. Sprawdź uszkodzone części. Przed dalszym użytkowaniem walcarki, część, która jest uszkodzona, należy dokładnie sprawdzić, aby upewnić się, że będzie działać prawidłowo i wykonywać swoją zamierzoną funkcję. Sprawdź wyrównanie ruchomych części, wiązanie części ruchomych, pękanie części, mocowanie i wszelkie inne warunki, które mogą mieć wpływ na jego działanie. Osłona lub inna część, która jest uszkodzona, należy odpowiednio naprawić lub wymienić.
8. Zapewnij odpowiednią przestrzeń wokół stanowiska pracy i oświetlenie górne, nieoślepiające.
9. Utrzymuj gości w bezpiecznej odległości od miejsca pracy. Trzymaj dzieci z daleka.
10. Używaj zalecanych akcesoriów; niewłaściwe akcesoria mogą być niebezpieczne.
11. Upewnij się, że obrabiany przedmiot jest solidnie przymocowany lub zaciśnięty na stole.
12. Usuń luźne przedmioty i niepotrzebne części robocze z obszaru przed uruchomieniem maszyny.
13. Nie pozwalaj dzieciom na korzystanie z urządzenia, uważaj, aby nie przytrzasnęły im rąk!
14. Upewnij się, że nie masz na sobie luźnego ubrania i że włosy są bezpiecznie związane.
15. Sprawdź, czy nie ma żadnych kabli, lin lub czegokolwiek, co mogłoby zostać zaplątane w rolkach lub uchwycie.
16. Metale nadające się do stosowania: złoto, złoto K, srebro próby 925, miedź, aluminium i inne metale ciągliwe.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	KD-Y5255
Maksymalne otwarcie	5,5 mm
Średnica rolki	Φ54,5 mm
Powierzchnia płaska	57mm
Zwiń drut kwadratowy	1/1,5/2/2,5/3/3,5/4/4,5/ 5/5,5/6/6,5 mm
Rolka owalna	2,5x1/3x1,25/4x1,5 mm
Tworzywo	Stal
Kolor	Czarny i pomarańczowy

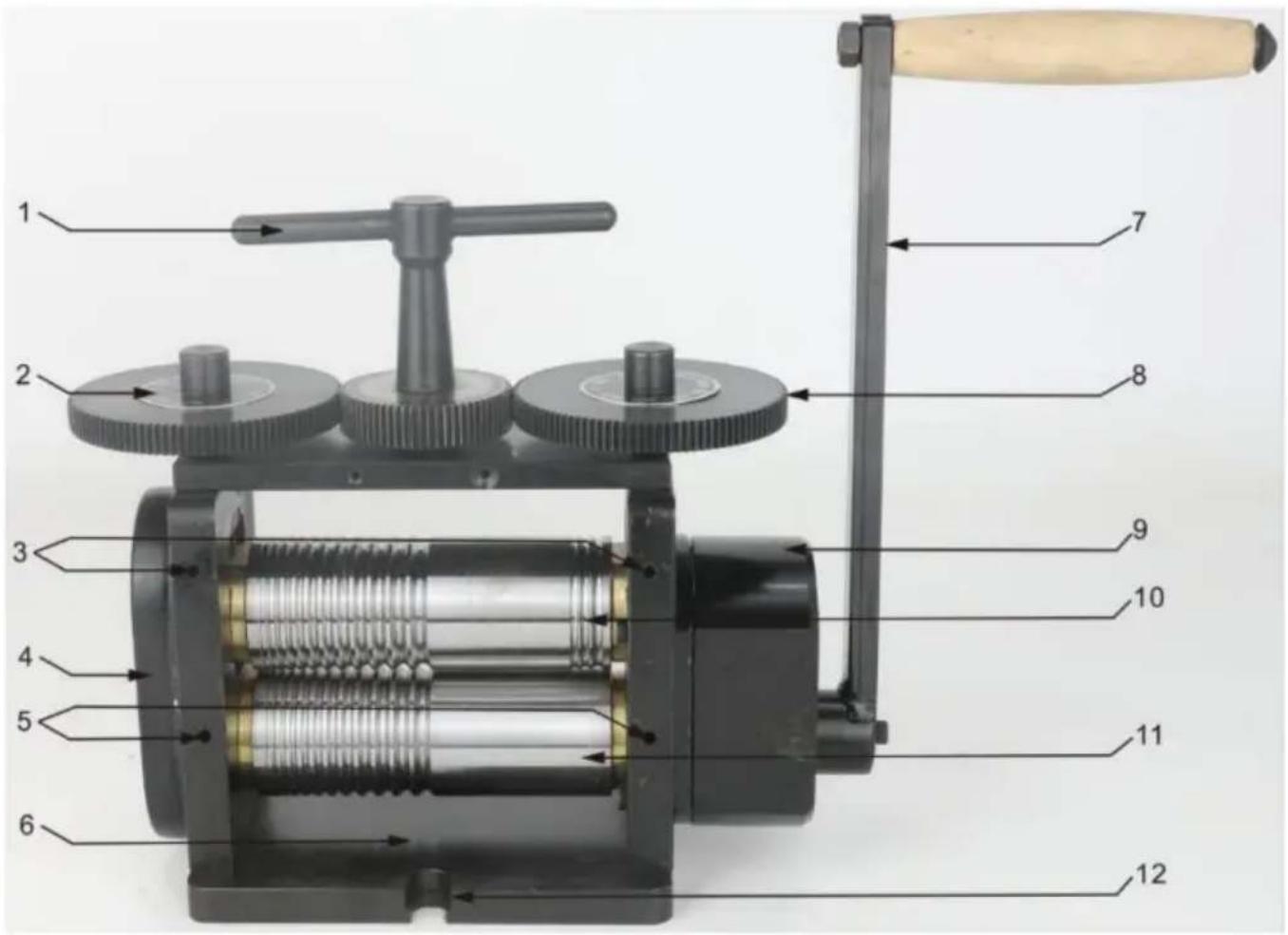

SCHEMAT STRUKTURY

1. Uchwyt w kształcie litery T z regulacją wysokości
2. Część olejowa
3. Część olejowa
4. Uchwyt 9.Skrzynia biegów 11.Wałek dolny
5. Wybierz
6. Ostona przekładni końcowej 6.Ramka
7. Przekładnia regulacji wysokości
8. Górny wałek
9. Otwór montażowy na blacie

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Główna część	1
2		Uchwyt	1
3		Uchwyt (wraz z ryglem)	1
4		Uchwyt w kształcie litery T z regulacją wysokości	1
5		Olej smarowy	1
6		Śruby	2
7		Instrukcja obsługi	1

DZIAŁANIE

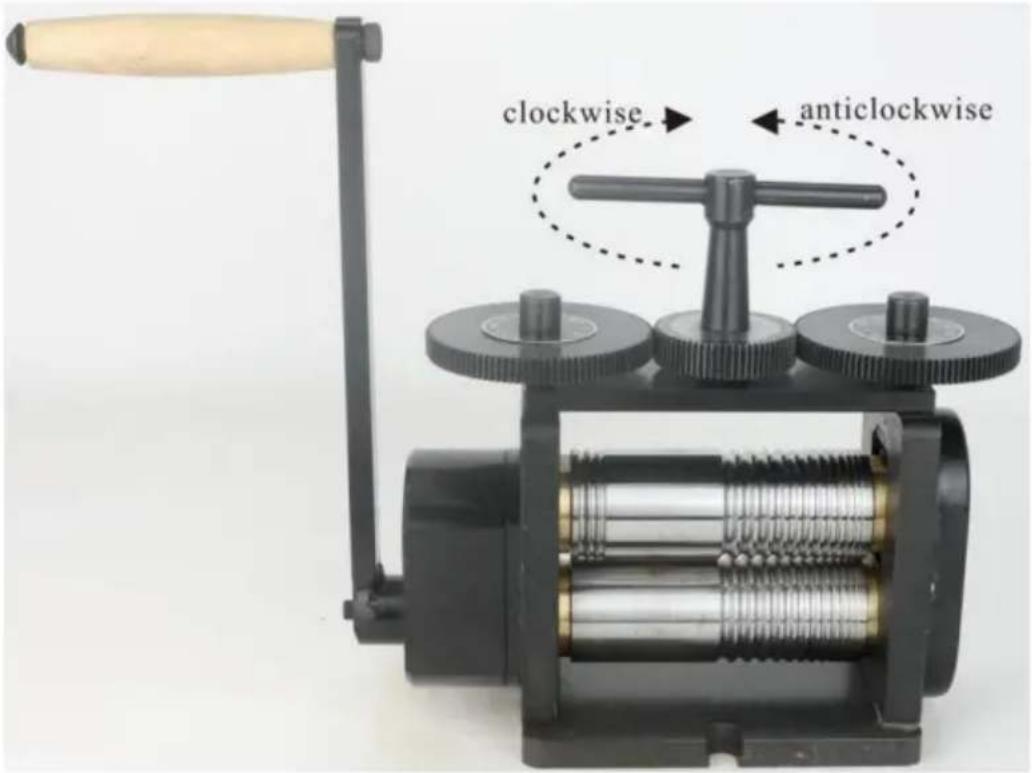

1. T-bar na górze młyna służy do opuszczania lub podnoszenia górnego walca. Zwiększa odległość między dwoma walcami. Należy zauważyć, że tylko górny walec porusza się w górę i w dół, a dolny pozostaje nieruchomy. Obrót T-bar zgodnie z ruchem wskazówek zegara (patrząc z góry) obniży górny walec i zmniejszy szczelinę, co spowoduje cieńszy drut lub arkusz. Obrót T-bar przeciwnie do ruchu wskazówek zegara podniesie górny walec, zwiększając szczelinę w przypadku grubszego materiału.

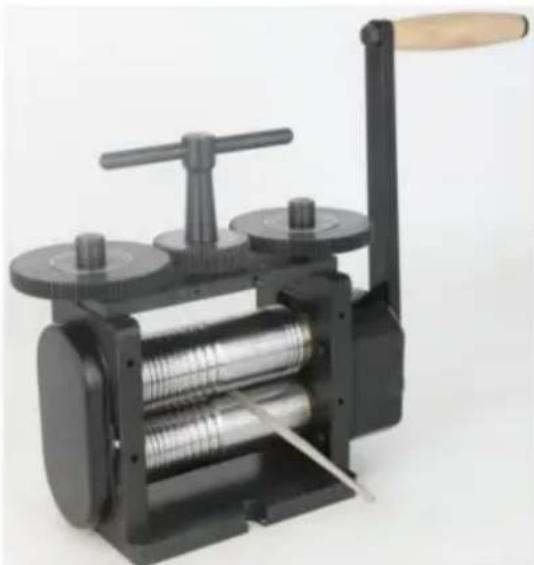

1. Podczas normalnej pracy należy zacząć od otwarcia rolek i włożenia

metalu do zredukowania. Obróć drążek T, aby obniżyć górny wałek, aż dotknie twojego metalu. Usuń metal i obróć drążek T o kolejne 1/2 obrotu. Ponownie włóż swój metal i przekręć korbę tak, aby wałek obrócił się do wewnątrz i chwycił metal, tocząc go od siebie. Kontynuuj obracanie drążka T o 1/2 obrotu przed każdym przejściem, co pozwoli stopniowo zmniejszać grubość materiału. W zależności od pożądanego efektu możesz obrócić metal o 90° aby utworzyć kwadratowe lub prostokątne pręty.

UWAGA: Zmniejszając grubość metalu, zazwyczaj zwiększa się długość dość dramatycznie. Możesz również zauważyć niewielki wzrost szerokości, ale to będzie mniej zauważalne. Jeśli obrócisz go o 90° po każdym przejściu, stanie się cieńszy i dłuższy. Weź to pod uwagę podczas cięcia lub odlewania swojego początkowego elementu.

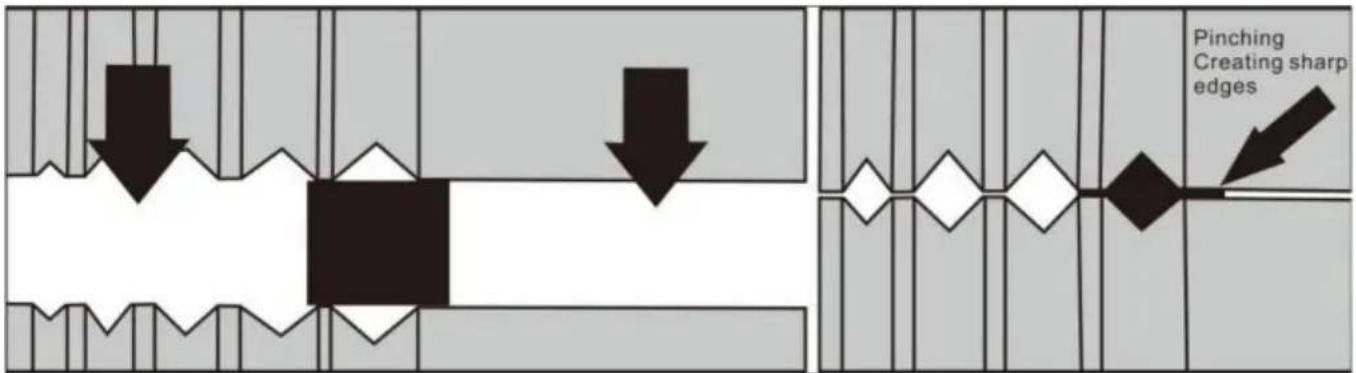

1. Weź drut kwadratowy, używając rowków V. Najpierw ważne jest, aby metal był równomierny i równoległy. Zaczynając od odlewu wlewka, przetocz go przez maszynę; obróć materiał o 90 stopni, a następnie przetocz go ponownie przez maszynę. Uwaga: Za każdym razem, gdy pręt w kształcie litery T obraca się o pół obrotu, pozwala to na obrót górnego wału, aby zejść i przetoczyć materiał. Po obróceniu materiału o 90 stopni, przetocz go jeszcze raz. Ten dwukanałowy proces ukształtuje materiał w kwadratowy pręt.
2. Gdy już będzie pasować, przejdź do rolek z rowkiem V. Zacznij od największych, ponownie postępuj zgodnie z tą samą metodą przeciągania drutu, obróć o 90° i przetocz ponownie. Możesz uznać za pomocne użycie trwałego markera do zaznaczania boku metalu, żebyś mógł zobaczyć, w którą stronę go obracasz. Kiedy wałki zbliżają się do siebie, zmniejsz grubość o 1/4 obrotu i przepuść drut kilka razy, obracając go za każdym razem przed dalszym przeciąganiem. Dzięki temu unikniesz przytrzaśnięcia, gdy rolki się stykają. Kontynuuj w dół do następnego wałka, aż uzyskasz pożądane wymiary. Zwróć uwagę, że długość wzrośnie w dużej mierze podczas tej operacji. Mała sztabka o długości kilku cali może przekształcić się w wiele stóp cienkiego drutu.

WYŻARZANIE: W miarę jak metal jest przeciskany przez rolki i przekształcany, będzie to działać w celu jego utwardzenia. Gdy materiał staje się trudny do zwijania lub wydaje się sztywny, należy go wyżarzać. Wyżarzanie to proces zmiękczania metalu i zmniejszania naprężeń, czyniąc go bardziej elastycznym. Jeśli nie jesteś jeszcze zaznajomiony z

wyżarzaniem, zaleca się sprawdzenie najlepszej metody wyżarzania metalu, z którym się pracuje. Zazwyczaj robi się to poprzez delikatne podgrzanie go do matowego czerwonego ciepła, utrzymywanie przez minutę lub dłużej, a następnie hartowanie w wodzie lub pozostawienie do ostygnięcia na powietrzu. Dzięki temu metal staje się bardziej plastyczny, łatwiejszy w obróbce i mniej podatny na pękanie. Jeśli przetwarzasz sztabkę na drut, może być konieczne wyżarzanie kilka razy w trakcie tego procesu. Wskazówka: Pracuj nad kilkoma oddzielnymi kawałkami na raz. Tak więc, gdy jeden się stygnie, możesz zwinąć drugi.

Zaleca się sprawdzenie najlepszej metody wyżarzania metalu, z którym się pracuje. Zazwyczaj robi się to poprzez delikatne podgrzanie go do matowego czerwonego ciepła, utrzymywanie przez minutę lub dłużej, a następnie hartowanie w wodzie lub pozostawienie do ostygnięcia na powietrzu. Dzięki temu metal staje się bardziej plastyczny, łatwiejszy w obróbce i mniej podatny na pękanie. Jeśli przetwarzasz sztabkę na drut, może być konieczne wyżarzanie kilka razy w trakcie tego procesu. Wskazówka: Pracuj nad kilkoma oddzielnymi kawałkami na raz. Tak więc, gdy jeden się stygnie, możesz zwinąć drugi.

UWAGA: Zawsze upewnij się, że metal jest suchy przed wrzuceniem go do walcarki, aby zapobiec przedostaniu się wilgoci na walce.

Tworzenie idealnych krawędzi: Pracuj nad metalem powoli i stopniowo. Obracaj go w trakcie pracy. Wciskanie metalu w jednym kierunku z nadmierną siłą może spowodować „ściśnięcie” boków, tworząc cienkie i ostre krawędzie. Jeśli tak się stanie, przetrzyj metal papierem ściernym, aby usunąć krawędzie (załóż skórzane rękawiczki). I przeciągnij go przez wałek kilka razy, kierując ostrą krawędź do góry w rowek V.

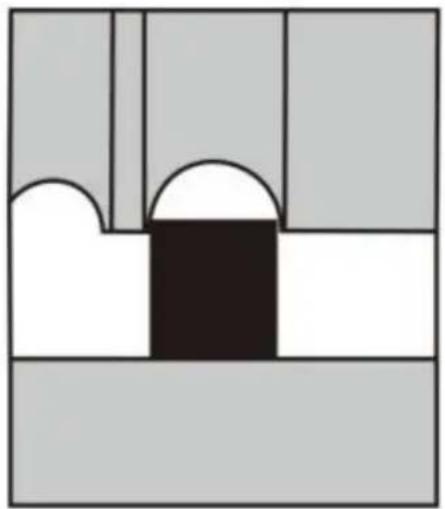

D Wspólny drut: Używając grubej/owalnej części walca kombinowanego, można wykonać drut o profilu D na trzonki pierścieniowe itp. Zacznij od dobrze wyżarzonego drutu kwadratowego, nieco węższego niż rowek, i stopniowo przeciągaj drut w kilku przejściach, aby nadać górnej powierzchni wypukłość.

WSKAZÓWKI DOTYCZĄCE TŁOCZENIA

1. Prawie wszystko można wytłoczyć w metalach szlachetnych i metalach nieżelaznych, np. koronkę, liście, tkaninę, wycinanki papierowe, drut itp. A tę technikę można wykorzystać do dodania ciekawych faktur do biżuterii.

Jednak nie chcesz uszkodzić swoich rolek, wtapiając wzór w stal. Dlatego też niezwykle ważne jest, aby użyć kawałka metalu jako tarczy między elementem teksturującym a rolkami.

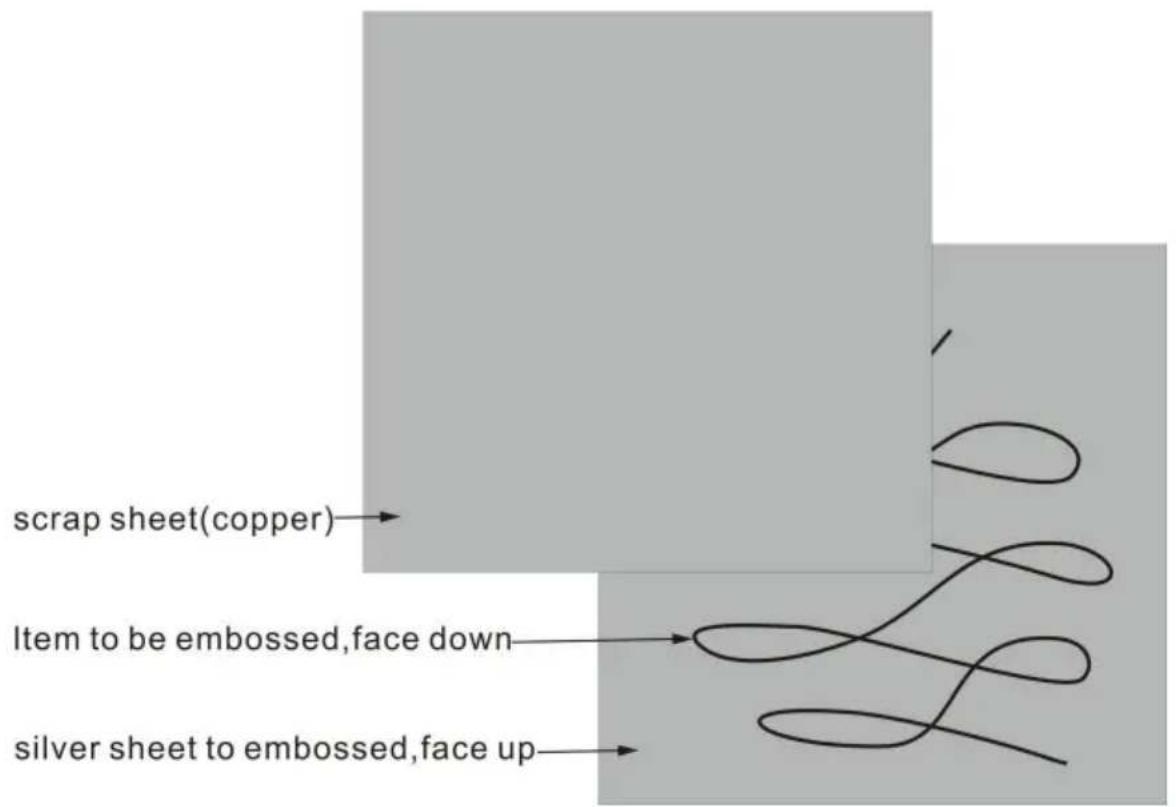

1. Utwórz kanapkę, jak pokazano: Na dole jest twój metal. Płaski, czysty

i dobrze wyżarzane, np. blacha srebrna. Górna powierzchnia będzie wytłoczona.

Na górze znajduje się przedmiot, który ma zostać wytłoczony, np. liść lub pętle drutu (pokazane tutaj). Strona, którą chcesz wytłoczyć powinna być skierowana w dół na srebro.

Nad nim znajduje się kawałek miedzi lub mosiądzu. To ochroni twoje rolki.

Używaj miękkich metali, nie używaj stali, ponieważ może to porysować Twoje rolki. Podczas gdy to się nazywa złom, wzór będzie również wytłoczony na tym

arkusz, więc można uzyskać kilka interesujących wyników. Ale zwykle jest to tylko

kawałek płaskiego złomu, który można ponownie wykorzystać jako tarczę. Upewnij się, że tarcza jest większa od srebra, aby uniknąć wytłoczenia krawędzi w srebrny.

1. Upewnij się, że kanapka jest przepuszczana tylko przez płaską część

wałki. Przepuszczenie go przez wałki V pozostawi płaskie równoległe linie na spodnia część twojego srebra.

1. Umieść kanapkę pomiędzy rolkami i opuść górną rolkę, aż

kanapka jest ciasno pomiędzy nimi. Wyjmij kanapkę i obróć góre

uchwyt 1/2 obrotu lub trochę mniej. Przepuść materiał i pół obrotu

zapewni wystarczające ciśnienie, aby wytłoczyć przedmiot w srebrze.

KONSERWACJA

Twoja walcownia jest bardzo solidnym sprzętem i powinna służyć Ci przez lata. Jak w przypadku każdego elementu mechanicznego, odrobina konserwacji utrzyma ją w optymalnym stanie, aby zapewnić najlepszą możliwą wydajność.

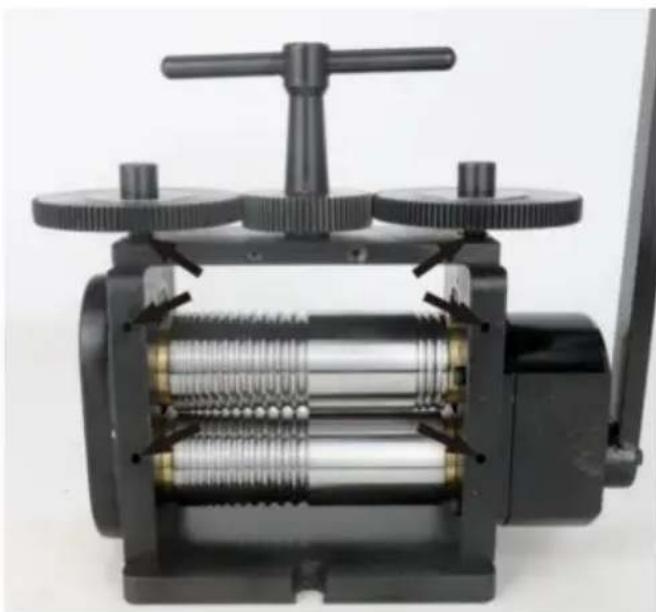

1. Naoliw wszystkie ruchome części: Ważne jest, aby rolki nie zardzewiały, dlatego uważaj na kondensację w wilgotnych miejscach. Przetrzyj rolki cienką warstwą oleju na bawełnianej szmatce i przechowuj młyn z rolkami rozstawionymi. Jeśli urządzenie nie będzie używane przez dłuższy czas, dokładnie naoliw wszystkie części i przykryj je, upewniając się, że jest suche i wolne od wilgoci.
2. Skrzynia biegów nie powinna wymagać żadnej specjalnej konserwacji. Wewnątrz ramy, gdzie tuleje poruszają się w górę i w dół, przyda się odrobina smaru lub oleju, ale nie ma potrzeby demontażu żadnej części jednostki, aby to zrobić. Po prostu zamknij rolki, aby nasmarować tuleje, a następnie otwórz je całkowicie i zamknij kilka razy, aby przesunąć smar.
3. Jeśli na wałkach pojawią się jakieś powierzchowne ślady lub plamy, można je wypolerować ręcznie za pomocą szmatki i środka do polerowania metalu samochodowego, takiego jak odrdzewiacz. Można użyć bardzo drobnego papieru ściernego i oleju (jeśli jest to absolutnie konieczne), aby usunąć powierzchowne ślady, ale generalnie należy zawsze unikać ostrych materiałów ściernych.
4. Urządzenie jest przeznaczone do użytku jubilerskiego z metalami szlachetnymi i nieżelaznymi. Nie próbuj walcować stali hartowanej, ponieważ może to uszkodzić rolki. Podczas wyżarzania i trawienia metalu zawsze upewnij się, że wszystkie przedmioty są dokładnie suche przed przejściem przez rolki. Po pracowitym dniu

intensywne użytkowanie, szybkie czyszczenie i przetarcie olejem wałków będzie bardzo korzystne. Wyrób sobie dobre nawyki pracy, dbaj o swoją maszynę, a będzie służyć przez lata.

1. Jeśli powierzchnia rolek ulegnie uszkodzeniu na skutek niewłaściwego użytkowania, może być konieczna wymiana rolek, co może wiązać się z kosztami.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
