Type de produit	Bidon de carburant avec pompe électrique
Marque	Vevor
Modèle	JGC30E
Capacité	30 gallons (113,6 L)
Type de carburant compatible	Diesel, huile de graissage, huile pour machine
Pompe	12 V CC, 180 W
Débit max.	23,5 L/min
Tuyau	Diamètre intérieur 19 mm, longueur 250 cm
Roues avant	Roulettes pivotantes de 2,5" (63,5 mm)
Roues arrière	Roues fixes de 10" (254 mm)
Matériau du réservoir	Acier
Couleur	Rouge
Alimentation électrique	12 V CC (batterie de véhicule)
Fonctions principales	Transfert de carburant par pompe électrique
Sécurité	Mise à la terre obligatoire, ne pas utiliser près de flammes, ne pas fumer
Entretien	Nettoyer régulièrement la jauge et le filtre, stocker à la verticale dans un endroit frais et sec
Pièces détachées	Pompe, tuyau, roues, jauge, collier de serrage
Réparabilité	Pièces disponibles via support Vevor
Garantie	Consulter le certificat électronique sur www.vevor.com/support
Pays d'origine	Chine

FOIRE AUX QUESTIONS - JGC30E Vevor

Quelle est la capacité du bidon Vevor JGC30E ?

La capacité est de 30 gallons, soit environ 113,6 litres.

Quels types de carburant puis-je utiliser avec ce bidon ?

Le bidon est compatible avec le diesel, l'huile de graissage et l'huile pour machine. Ne pas utiliser d'essence, d'eau ou de solvants corrosifs.

Quelle est la puissance de la pompe ?

La pompe fonctionne en 12 V CC et a une puissance de 180 W. Le débit maximal est de 23,5 L/min.

Comment installer les roues ?

Vissez les axes de roue dans le réservoir, placez les roues fixes (arrière) et les roulettes pivotantes (avant) et bloquez avec les écrous fournis.

Comment mettre à la terre le bidon ?

Fixez le fil de terre fourni à la pompe à l'aide de la vis, puis reliez l'autre extrémité à une borne de terre pour dissiper l'électricité statique.

Puis-je transporter le bidon dans un véhicule ?

Non, ce produit est destiné au transfert de carburant et n'est pas conçu pour le transport dans un véhicule ou une remorque.

Comment purger l'air de la pompe ?

Lors de la première utilisation, éliminez l'air en actionnant la pompe brièvement avant de commencer le pompage.

Que faire si la pompe ne fonctionne pas ?

Vérifiez l'alimentation 12 V CC (batterie), les connexions (rouge au positif, noir au négatif) et assurez-vous que le réservoir n'est pas vide. La pompe ne doit pas tourner à vide plus d'une minute.

Comment nettoyer le bidon après utilisation ?

Videz le tuyau et la pompe, nettoyez la jauge et le filtre régulièrement. Pour changer de type d'huile, nettoyez le réservoir avant de stocker un autre carburant.

Où puis-je trouver les pièces détachées ?

Contactez le service client Vevor à [e-mail] ou consultez le site www.vevor.com/support pour les pièces de rechange.

MODE D'EMPLOI JGC30E Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

BOÎTE À CARBURANT

MANUEL D'UTILISATION

Modèle : JGC30E

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Réservoir de carburant

MODÈLE : JGC-30E

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

AVERTISSEMENT

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION avant l'utilisation.
2. Le non-respect des règles de sécurité et autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

Lors de l'utilisation de ce produit, des précautions de base doivent toujours être respectées, y compris les suivantes :

Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites sur l'utilisation du produit par une personne responsable de leur sécurité.

N'utilisez pas ce produit à d'autres fins que celles prévues. Portez un équipement de protection approprié lors de l'installation ou de l'utilisation de ce produit.

Assurez-vous que tous les raccords et connexions filetées sont serrés et étanches avant utilisation.

DANGER !

Les carburants sont extrêmement inflammables. Tenez-les à l'écart de la chaleur, des étincelles et des flammes nues.

N'utilisez pas d'appareils électroniques ou de communications mobiles tels que les téléphones portables lors du pompage de liquides inflammables.

Raccordez le fil de terre et reliez les conteneurs dans lesquels et depuis lesquels le pompage est effectué. Reliez tous les conteneurs à une source de terre connue pour dissiper l'électricité statique.

électricité avant de pomper des liquides.

Les vapeurs de carburant peuvent exploser. Nocif ou mortel en cas d'ingestion. Évitez de respirer les vapeurs de carburant.

Ne fumez pas à proximité ou pendant l'utilisation du réservoir de

carburant. Ce produit est destiné au transfert de carburant uniquement et n'est pas conçu pour transporter du carburant dans un véhicule ou une

remorque. Ne pas modifier ce produit.

AVERTISSEMENT ! ATTENTION !

N'utilisez pas ce produit pour le stockage de carburant à l'aide d'un propulseur.

Utilisez le caddy uniquement pour un seul type de carburant afin d'éviter tout dommage éventuel. Surveillez le débit et le niveau de remplissage pour éviter les débordements et les déversements. Videz toujours la pompe et le tuyau après avoir utilisé le caddy. Soulevez le tuyau et tournez la poignée dans le sens opposé pour vider tout le reste

liquide dans le bac. Attention lors

du remplissage du bac par le tube de remplissage, surveillez de près

éviter les débordements ou les

déversements. Ce produit ne convient pas pour être placé dans un yacht, un véhicule tout-terrain et autres lieux de vibrations violentes.

N'utilisez jamais le réservoir de carburant à proximité de flammes nues ou de sources de chaleur.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	JGC30E
Capacité	30 gallons
Type de carburant	Diesel, huile de graissage, huile pour machine
Pompe	Entrée : 12 V CCPuissance : 180 W
Débit max.	23.5 L/min
Tuyau	Φ19 (diamètre intérieur) x L250 cm
Roue	2,5" (avant) ; 10" (arrière)
Matériel	Acier
Couleur Rouge

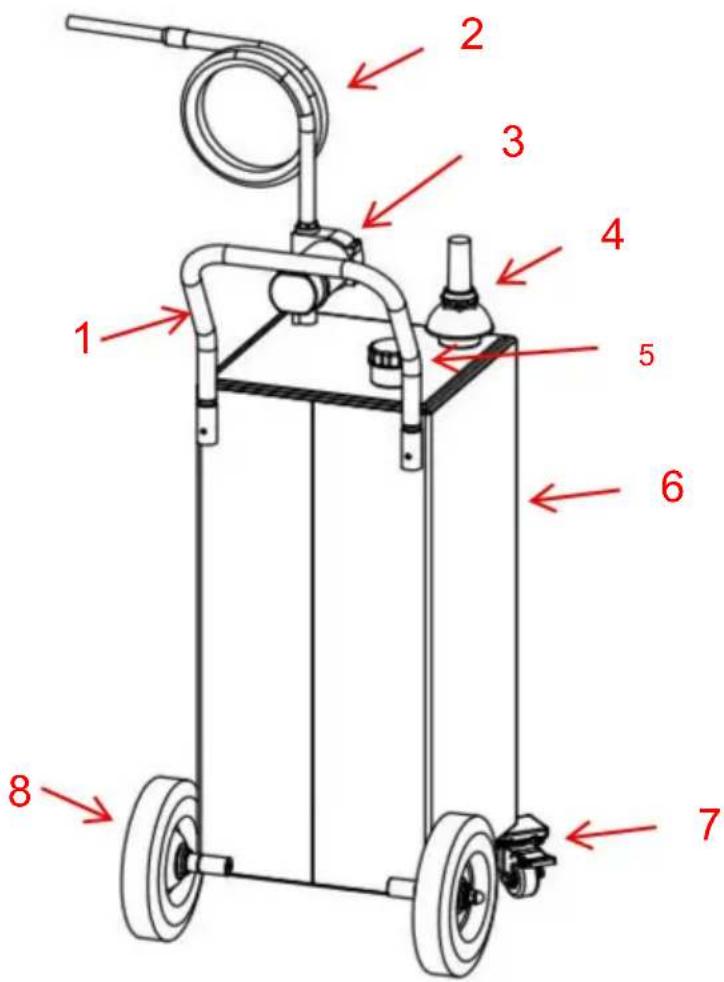

SCHÉMA DE STRUCTURE

1. Poignée 2. Tuyau 3. Pompe 4. Tige de trempage d'huile 5. Bouchon du réservoir de carburant 6. Réservoir de carburant 7. Roulette pivotante (avant) 8. Roue fixe (arrière)

COMPOSANTS

Non.	Image	Nom et quantité n°		Image	Nom et quantité
1		Réservoir de carburant (x1)	10		Contre-écrou (x1)
2		Poignée (x1)	11		Tuyau Pince (x1)
3		Roue fixe (x2) 12			Arbre de roue (x2)
4		Tuyau (x1)	13		Fixation de la jauge d'huile Écrou (x1)
5		Roulette pivotante (x2)	14		Jauge d'huile (x1)
6		Pompe (x1)	15		Raccord de tuyau (x1)
7		Roulette pivotante Film (x2)	16		Joint plat (x2)
8		Ruban adhésif brut (x1)	17		Noix borgne M12(x2)
9		Fil de terre (x1)	18	/	Manuel d'utilisation (x1)

ASSEMBLÉE

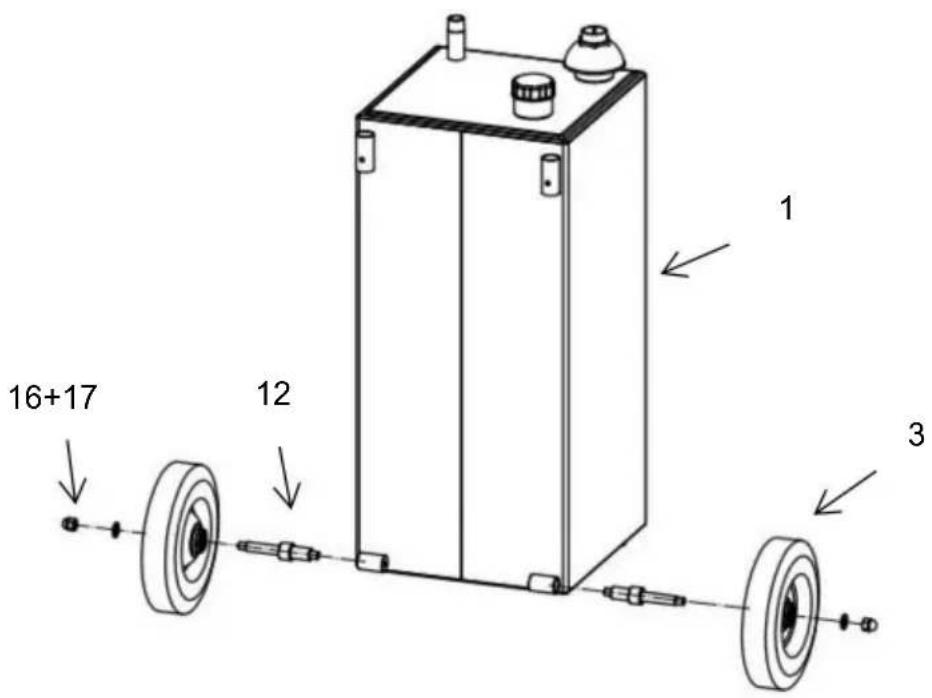

Étape 1 : Installez les roues fixes. Vissez les axes de roue (12) dans le réservoir de carburant, puis placez les roues fixes (3) dans les axes de roue et bloquez-les avec des joints et des écrous (16+17).

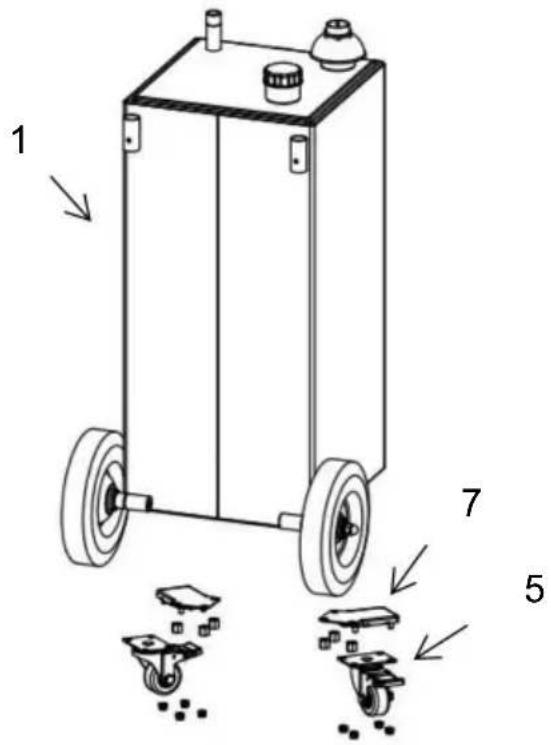

Étape 2 : Dévissez d'abord les écrous, puis installez les films pour roulettes pivotantes (7) et les roulettes pivotantes (5). Vissez les écrous.

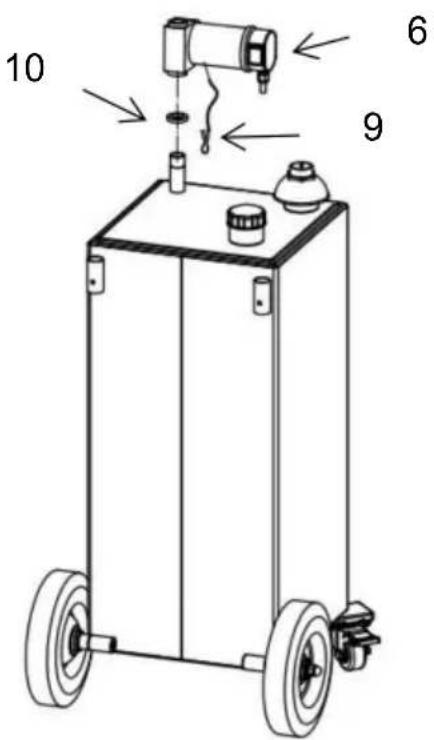

Étape 3 : Vissez le contre-écrou (10) dans la sortie d'huile, enroulez au moins 5 cercles de matière première sur la sortie, puis vissez la pompe (6) sur la sortie et ajustez l'orientation, et enfin, verrouillez la pompe avec le contre-écrou.

Retirez la vis de la pompe et installez le fil de terre (9) sur la pompe avec cette vis.

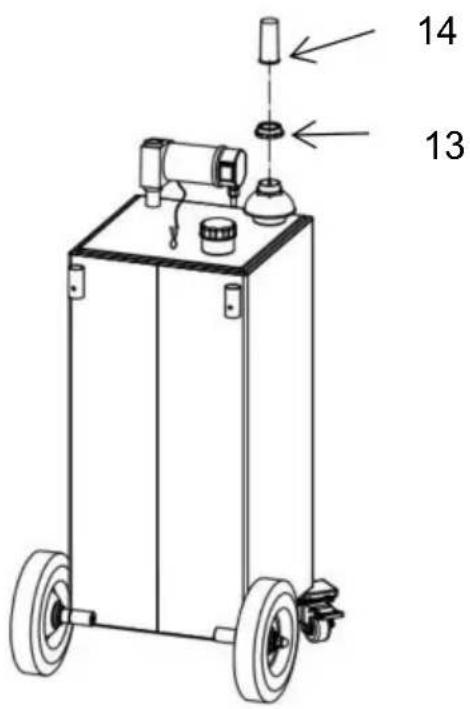

Étape 4 : Verrouillez la jauge d'huile (14) sur la pompe avec l'écrou de fixation de la jauge d'huile (13), comme illustré.

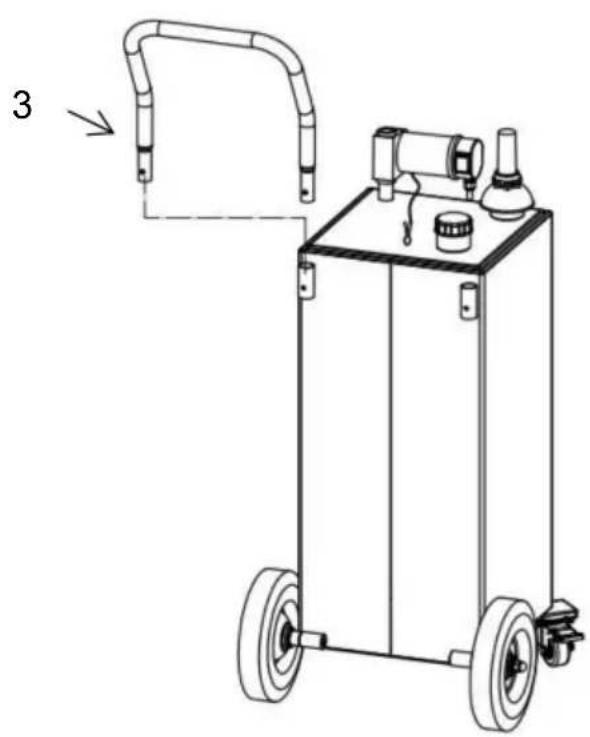

Étape 5 : Insérez la poignée (3) dans le réservoir à la position appropriée, comme indiqué.

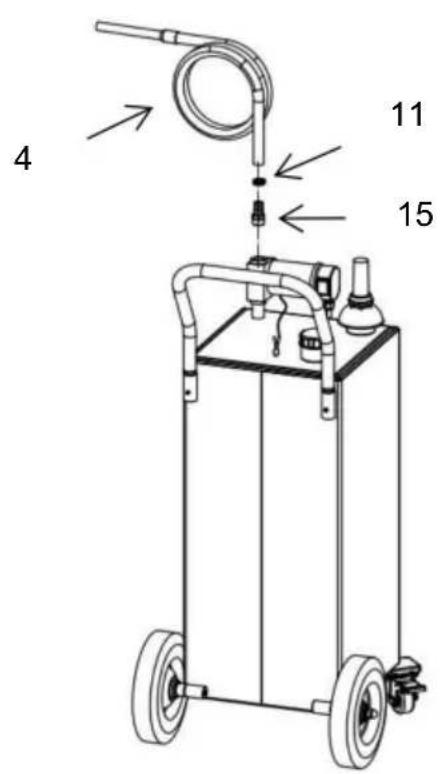

Étape 6 : Enroulez au moins 5 cercles de matière première sur le raccord du tuyau (15) et vissez-le à la sortie de la pompe. Fixez ensuite le tuyau au raccord du tuyau et verrouillez-le avec un collier de serrage (11).

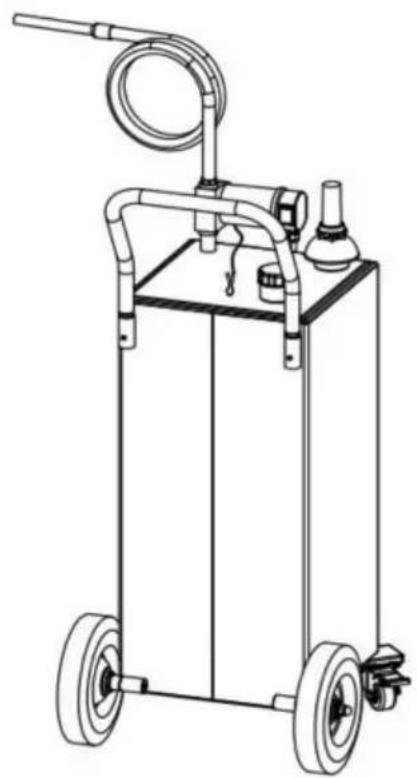

Étape 7 : Le produit est assemblé et prêt à l'emploi.

Opération de ravitaillement :

-Veuillez choisir le remplissage d'huile approprié, ne remplissez pas d'eau, d'essence ou autre solvant corrosif. -Ne laissez pas la pompe à huile vide pendant plus d'une minute pour éviter de l'endommager à la pompe à huile -Lors du remplissage d'huile, veuillez effectuer un bon travail de mise à la terre ; connectez la tondeuse de fil de terre à une bonne borne de terre et assurer la sécurité de l'utilisateur ; -Ouvrez le bouchon du réservoir et versez l'huile dans le bac par l'entrée d'huile. Pour

la première fois que vous l'utilisez, veuillez éliminer l'air tout en notant la mesure spectacles.

-Veuillez ne pas ajouter d'huile au-delà de la capacité. Lorsque le pointeur rouge atteint la limite la plus élevée, n'ajoutez plus d'huile.

-Après avoir rempli le réservoir, resserrez le bouchon et maintenez le réservoir en position verticale.

Opération de pompage :

-Avant de pomper de l'huile, reliez à la terre le fil de mise à la terre du réservoir de carburant. -Assurez-vous que l'alimentation est de 12 V CC ; connectez la ligne rouge du pompe au pôle positif et la ligne noire au pôle négatif. -Allumez l'interrupteur de la pompe pour pomper l'huile.

ENTRETIEN

1. Veuillez nettoyer régulièrement la mesure et le filtre.
2. Utilisez la machine en position horizontale, ne l'inclinez pas ;
3. Tenir à l'écart du feu.
4. Pour différents types d'huile, il est recommandé de nettoyer le réservoir avant de stocker un autre type d'huile.
5. Si ce produit n'est pas utilisé pendant une longue période, il est recommandé de le nettoyer et de le conserver dans un environnement frais et sec.
