JGC30E - Kanister na paliwo Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Kanister paliwowy z pompą elektryczną
Marka	Vevor
Model	JGC30E
Pojemność	30 galonów (113,6 L)
Rodzaj paliwa zgodnego	Olej napędowy, olej smarowy, olej maszynowy
Pompa	12 V DC, 180 W
Maks. przepływ	23,5 L/min
Wąż	Średnica wewnętrzna 19 mm, długość 250 cm
Koła przednie	Koła skrętne 2,5" (63,5 mm)
Koła tylne	Koła stałe 10" (254 mm)
Materiał zbiornika	Stal
Kolor	Czerwony
Zasilanie elektryczne	12 V DC (akumulator pojazdu)
Główne funkcje	Transfer paliwa za pomocą pompy elektrycznej
Bezpieczeństwo	Obowiązkowe uziemienie, nie używać w pobliżu płomieni, nie palić
Konserwacja	Regularnie czyścić wskaźnik i filtr, przechowywać pionowo w chłodnym i suchym miejscu
Części zamienne	Pompa, wąż, koła, wskaźnik, opaska zaciskowa
Naprawialność	Części dostępne przez wsparcie Vevor
Gwarancja	Sprawdź certyfikat elektroniczny na www.vevor.com/support
Kraj pochodzenia	Chiny

Często zadawane pytania - JGC30E Vevor

Jaka jest pojemność kanistra Vevor JGC30E?

Pojemność wynosi 30 galonów, czyli około 113,6 litra.

Jakie rodzaje paliwa mogę używać z tym kanistrem?

Kanister jest zgodny z olejem napędowym, olejem smarowym i olejem maszynowym. Nie używać benzyny, wody ani rozpuszczalników korozyjnych.

Jaka jest moc pompy?

Pompa pracuje na 12 V DC i ma moc 180 W. Maksymalny przepływ wynosi 23,5 L/min.

Jak zamontować koła?

Wkręć osie kół w zbiornik, zamontuj koła stałe (tył) i koła skrętne (przód), a następnie zablokuj dostarczonymi nakrętkami.

Jak uziemić kanister?

Przymocuj dostarczony przewód uziemiający do pompy za pomocą śruby, a następnie podłącz drugi koniec do zacisku uziemienia, aby rozproszyć ładunki elektrostatyczne.

Czy mogę transportować kanister w pojeździe?

Nie, ten produkt jest przeznaczony do transferu paliwa i nie jest zaprojektowany do transportu w pojeździe lub przyczepie.

Jak odpowietrzyć pompę?

Podczas pierwszego użycia usuń powietrze, uruchamiając pompę na krótko przed rozpoczęciem pompowania.

Co zrobić, jeśli pompa nie działa?

Sprawdź zasilanie 12 V DC (akumulator), połączenia (czerwony do plusa, czarny do minusa) i upewnij się, że zbiornik nie jest pusty. Pompa nie powinna pracować na sucho dłużej niż minutę.

Jak wyczyścić kanister po użyciu?

Opróżnij wąż i pompę, regularnie czyść wskaźnik i filtr. Aby zmienić rodzaj oleju, wyczyść zbiornik przed przechowywaniem innego paliwa.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z obsługą klienta Vevor pod adresem [e-mail] lub odwiedź stronę www.vevor.com/support w celu uzyskania części zamiennych.

INSTRUKCJA OBSŁUGI JGC30E Vevor

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania przed użyciem.
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Podczas stosowania tego produktu należy zawsze przestrzegać podstawowych środków ostrożności, w tym:

Produkt ten nie jest przeznaczony do użytku przez osoby (w tym dzieci) z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową lub brakiem doświadczenia i wiedzy, chyba że sprawowano nad nimi nadzór lub instrukcja dotycząca użytkowania produktu przez osobę odpowiada za ich bezpieczeństwo.

Nie używaj tego produktu niezgodnie z jego przeznaczeniem.

Podczas instalacji lub użytkowania tego produktu należy nosić odpowiedni sprzęt ochronny.

Upewnij się, że wszystkie elementy mocujące i połączenia gwintowane są dokręcone i przed uruchomieniem sprawdzić, czy nie doszło do wycieku.

NIEBEZPIECZEŃSTWO!

Paliwa są niezwykle łatwopalne. Trzymać z dala od iskier i otwartego ognia.

Nie używaj urządzeń elektronicznych ani urządzeń do komunikacji mobilnej, takich jak telefony komórkowe, podczas pompowania cieczy łatwopalnych.

Podłącz przewód uziemiający i połącz pojemniki, z których i do których pompowane jest paliwo. Uziem wszystkie pojemniki do znanego źródła uziemienia, aby rozproszyć ładunki elektrostatyczne.

elektryczności przed pompowaniem cieczy.

Opary paliwa mogą eksplodować. Szkodliwe lub śmiertelne w przypadku połknięcia. Unikaj wdychania oparów paliwa.

Nie palić w pobliżu ani podczas używania pojemnika na paliwo. Produkt

ten jest przeznaczony wyłącznie do przepompowywania paliwa i nie jest przeznaczony do:

Nie wolno przewozić paliwa żadnym pojazdem ani

przyczepą. Nie wolno modyfikować tego produktu.

OSTRZEŻENIE! UWAGA! UWAGA!

Nie używaj tego produktu do długotrwałego przechowywania paliwa.

Używaj pojemnika tylko do jednego rodzaju paliwa, aby uniknąć możliwych uszkodzeń.

Monitoruj natężenie przepływu i poziom napełnienia, aby zapobiec przepełnieniu i rozlaniu.

Zawsze opróżniaj pompę i wąż po użyciu pojemnika. Podnieś wąż

i przekręć uchwyt w przeciwnym kierunku, aby opróżnić wszystkie pozostałe płyn z powrotem do pojemnika.

Zachowaj ostrożność podczas napełniania pojemnika przez rurkę wlewową, uważnie obserwując, aby zapobiec przepełnieniu lub rozlaniu.

Produkt ten nie nadaje się do umieszczania na jachcie, pojeździe terenowym i innych miejscach narażonych na gwałtowne wibracje.

Nigdy nie używaj pojemnika na paliwo w pobliżu otwartego ognia lub źródeł ciepła.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	JGC30E
Pojemność	30 galonów
Typ paliwa	Diesel, olej smarowy, olej maszynowy
Pompa	Wejście: DC12VMoc: 180W
Maksymalny przepływ	23,5 l/min
Wąż gumowy	Φ19 (średnica wewnętrzna) x dł. 250 cm
Koło	2,5" (przód); 10" (tył)
Tworzywo	Stal
Kolor	Czerwony

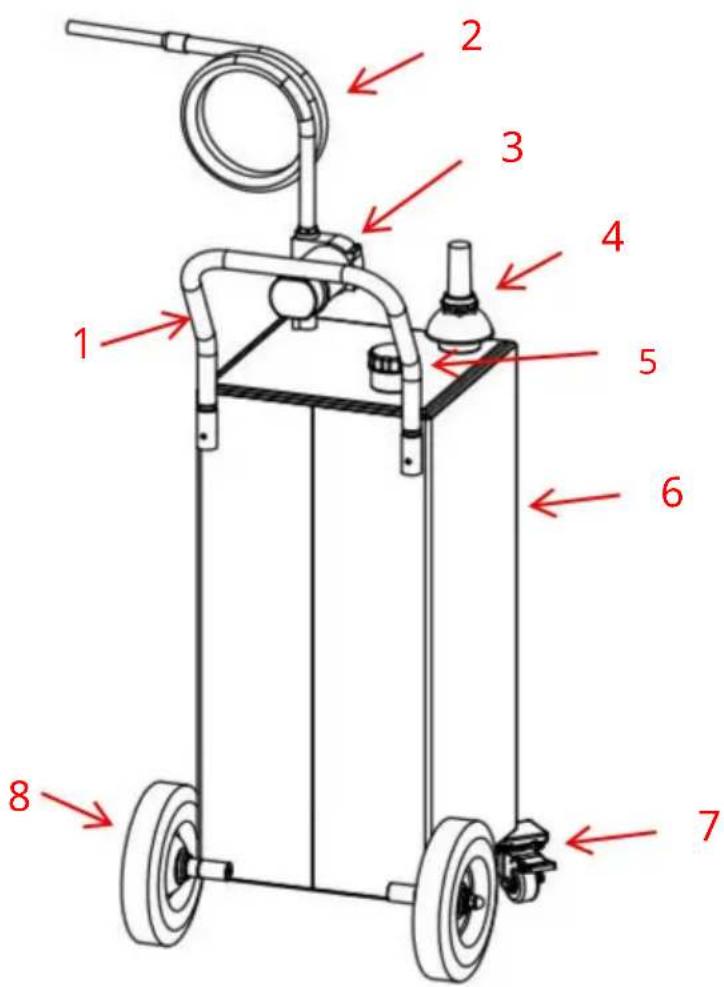

SCHEMAT STRUKTURY

1. Uchwyt 2. Wąż 3. Pompa 4. Pręt do pomiaru poziomu oleju 5. Korek wlewu paliwa 6. Zbiornik paliwa 7. Kółko skrętne (przód) 8. Koło stałe (tył)

SKŁADNIKI

NIE.	Zdjęcie	Nazwa i ilość sztuk		Zdjęcie	Nazwa i ilość
1		Zbiornik paliwa (x1)	10		Nakrętka zabezpieczająca (x1)
2		Uchwyt (x1)	11		Wąż gumowyZacisk (x1)
3	[23YH]	Koło stałe (x2) 12			Wał koła (x2)
4		Wąż (x1)	13		Naprawa wskaźnika poziomu olejuNakrętka (x1)
5		Kółko obrotowe(x2)	14		Wskaźnik poziomu oleju (x1)
6		Pompa (x1)	15		Złączka węża (x1)
7		Kółko obrotoweFilmik (x2)	16		Uszczelka płaska (x2)
8		Surowa taśma (x1)	17		Orzech żołędziowyM12(x2)
9		Przewód uziemiający(x1)	18	/	Instrukcja obsługi (x1)

MONTAŻ

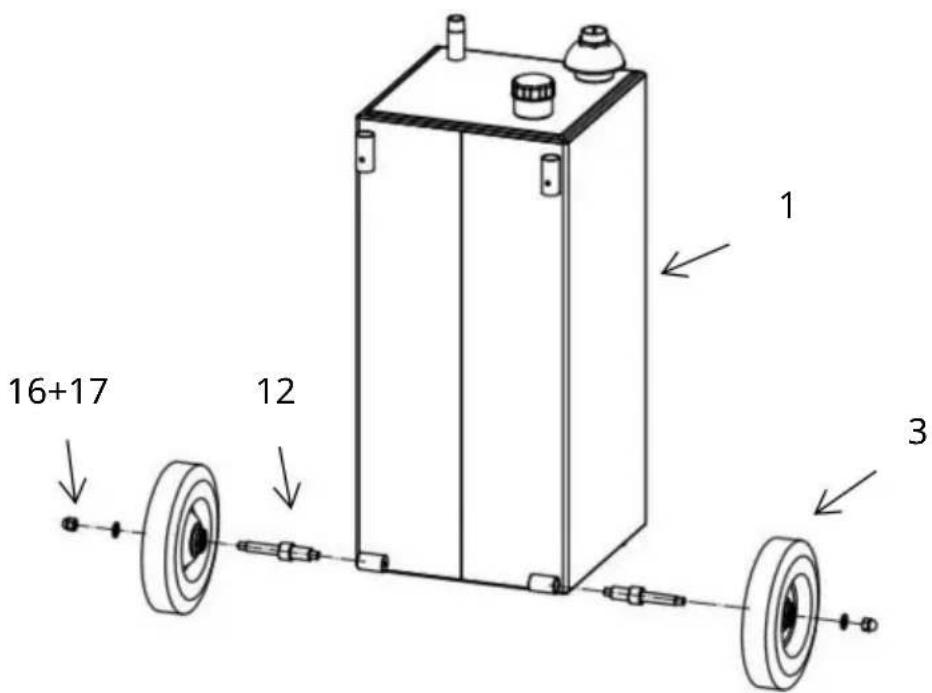

Krok 1: Zamontuj koła stałe. Wkręć wałki kół (12) do zbiornika paliwa, następnie umieść koła stałe (3) w wałkach kół i zablokuj je uszczelkami i nakrętkami (16+17).

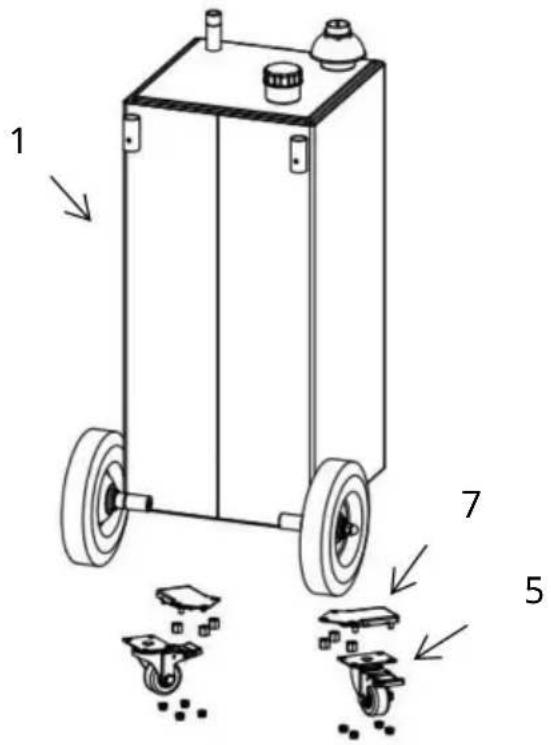

Krok 2: Najpierw odkręć nakrętki, następnie zamontuj folie kółek obrotowych (7) i kółka obrotowe (5). Przykręć nakrętki.

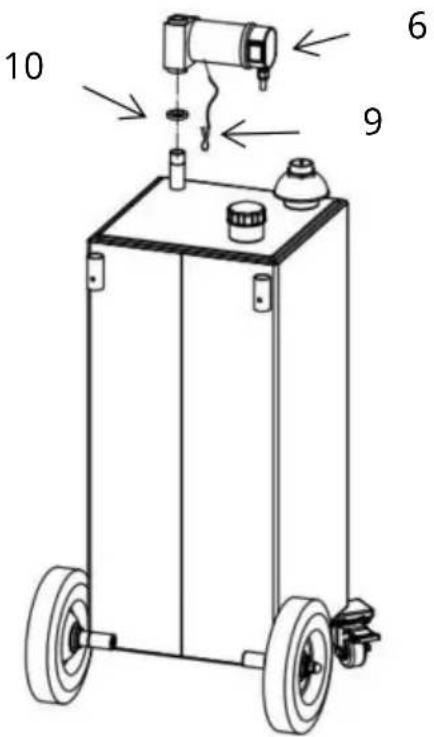

Krok 3: Przykręć nakrętkę zabezpieczającą (10) do wylotu oleju, owiń nie mniej niż 5 okręgów surowca na wylocie, następnie przykręć pompę (6) do wylotu i wyreguluj orientację, a na końcu zablokuj pompę nakrętką zabezpieczającą.

Odkręć śrubę na pompie i za pomocą tej śruby zamontuj przewód uziemiający (9) na pompie.

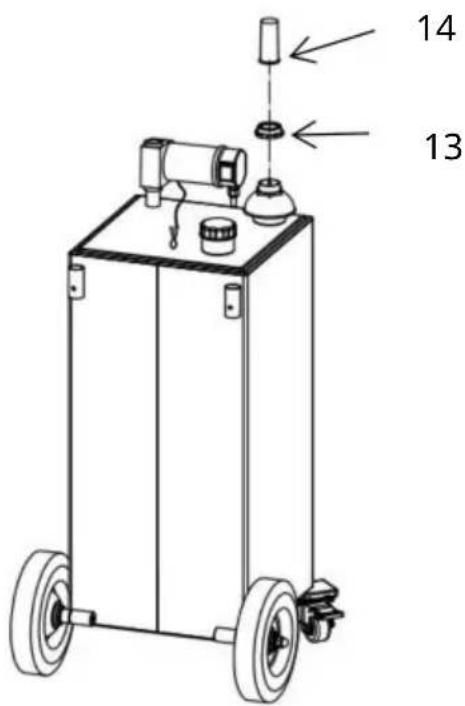

Krok 4: Zablokuj wskaźnik poziomu oleju (14) na pompie za pomocą nakrętki mocującej wskaźnik poziomu oleju (13), jak pokazano.

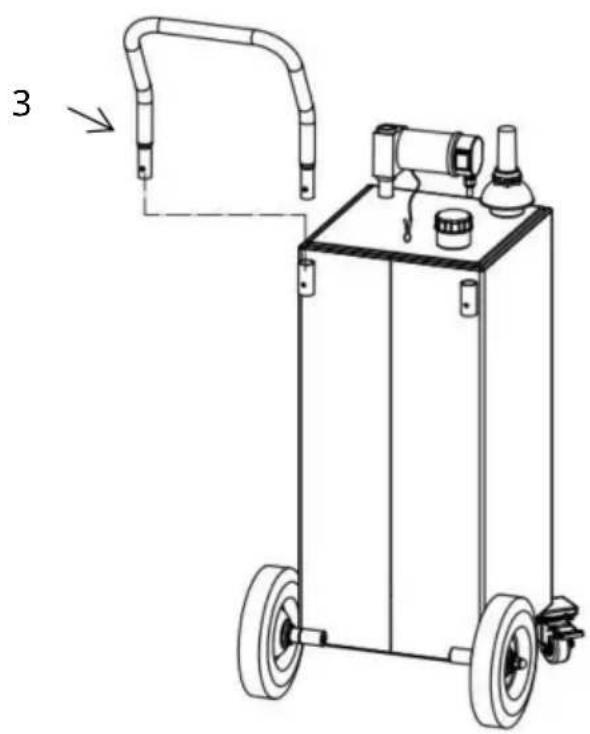

Krok 5: Włóż uchwyt (3) do zbiornika w odpowiednim miejscu, jak pokazano.

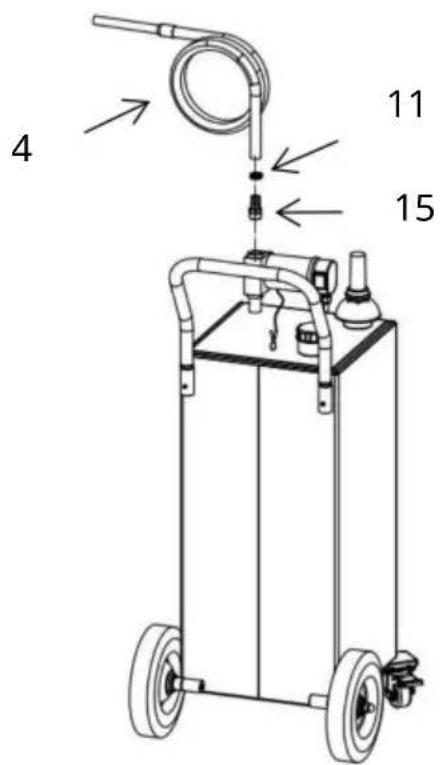

Krok 6: Owiń nie mniej niż 5 kręgów surowca wokół złączki węża (15) i przykręć ją do wylotu pompy. Następnie podłącz wąż do złączki węża i zablokuj go zaciskiem węża (11).

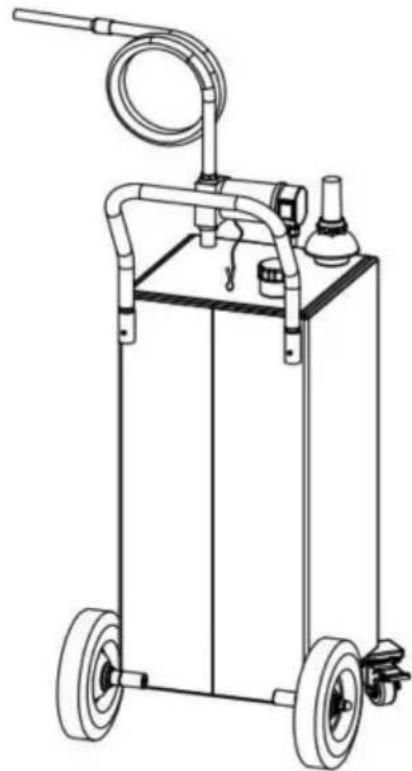

Krok 7: Produkt jest zmontowany i gotowy do użycia.

Operacja tankowania:

-Wybierz odpowiedni olej do napełniania, nie napełniaj wodą, benzyną ani innym żrącym rozpuszczalnikiem.

• Nie pozostawiaj pompy oleju pustej dłużej niż 1 minutę, aby uniknąć uszkodzenia pompy olejowej.
• Podczas uzupełniania oleju należy wykonać dokładne uziemienie; podłączyć przewód uziemiający do dobrego zacisku uziemiającego i zapewnić bezpieczeństwo użytkownika; -Otworzyć korek zbiornika i wlać olej do pojemnika przez wlot oleju. Przy pierwszym użyciu usuń powietrze, zwracając uwagę na pomiar.
• Proszę nie dodawać oleju ponad pojemność. Gdy czerwony wskaźnik osiągnie najwyższy poziom, nie należy już dodawać oleju.
• Po napełnieniu zbiornika dokręć korek i trzymaj zbiornik w pozycji pionowej.

Operacja pompowania:

- Przed pompowaniem oleju należy uziemić przewód uziemiający zbiornika paliwa.

-Upewnij się, że zasilanie ma napięcie 12 V DC; podłącz czerwony przewód pompy do bieguna dodatniego, a czarny przewód do bieguna ujemnego.

-Włącz przełącznik pompy, aby pompować olej.

KONSERWACJA

1. Należy regularnie czyścić miarkę i filtr. 2. Używaj urządzenia w pozycji poziomej, nie przechylaj go;
2. Trzymać z dala od ognia.
3. W przypadku różnych rodzajów oleju zaleca się czyszczenie zbiornika przed przechowywaniem innego rodzaju oleju.
4. Jeżeli produkt nie będzie używany przez dłuższy czas, zaleca się jego wyczyszczenie i przechowywanie w chłodnym i suchym miejscu.

Wyprodukowano w Chinach.
