GEBRUIKSAANWIJZING JGC30E Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Brandstof Caddy

MODEL: JGC-30E

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

WARNING

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen

kan leiden tot ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

Bij het gebruik van dit product dienen altijd de basisvoorzorgsmaatregelen in acht te worden genomen, waaronder het volgende;

ÿ Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen)

met verminderde fysieke, sensorische of mentale vermogens of gebrek aan

ervaring en kennis, tenzij zij onder toezicht staan

of instructie betreffende het gebruik van het product door een persoon

verantwoordelijk voor hun veiligheid.

ÿ Gebruik dit product niet voor andere doeleinden dan waarvoor het

bedoeld is. y Draag geschikte beschermende uitrusting bij het installeren of gebruiken van dit product.

product.

ÿ Zorg ervoor dat alle fittingen en schroefdraadverbindingen goed vastzitten en

lekvrij zijn voordat u het apparaat in gebruik neemt.

GEVAAR!

Brandstoffen zijn extreem ontvlambaar. Uit de buurt houden van hittevonken en open vlammen.

ÿ Gebruik geen elektronica of mobiele communicatieapparaten zoals

mobiele telefoons bij het pompen van brandbare vloeistoffen.

ÿ Sluit de aarddraad aan en verbind de containers waaruit en waarin gepompt wordt.

Aard alle containers op een bekende aardingsbron om statische elektriciteit te elimineren.

elektriciteit voordat vloeistoffen worden gepompt.

ÿ Brandstofdampen kunnen exploderen. Schadelijk of dodelijk bij inslikken. Vermijd inademen van brandstofdampen.

ÿ Rook niet in de buurt van of tijdens het gebruik van de brandstofcaddy. ÿ Dit product is alleen bedoeld voor het overbrengen van brandstof en is niet ontworpen om transportbrandstof in een voertuig of aanhanger. ÿ

Wijzig dit product niet.

ÿ Gebruik dit product niet voor het opslaan van brandstof met een prop. ÿ Gebruik de caddy alleen voor één brandstoftype om mogelijke schade te voorkomen. ÿ Controleer de stroomsnelheid en het vulniveau om overlopen en morsen te voorkomen. ÿ Leeg altijd de pomp en slang na gebruik van de caddy. Til de slang op

en draai de hendel in de tegenovergestelde richting om alle resterende vloeistof te legen vloeistof terug in de caddy. ÿ Wees

voorzichtig bij het vullen van de caddy via de vulbuis, houd goed in de gaten overlopen of morsen voorkomen. ÿ Dit

product is niet geschikt om in een jacht, terreinwagen en andere plaatsen met hevige trillingen.

Gebruik de brandstofhouder nooit in de buurt van open vuur of warmtebronnen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	JGC30E
Capaciteit	30 Gallon
Brandstoftype	Diesel, smeerolie, machineolie
Pomp	Ingang: DC12V\nVermogen: 180W
Maximale stroom	23,5 l/min
Slang	ÿ19(Binnendiameter)xL250cm
Wiel	2,5" (voorkant); 10" (achterkant)
Materiaal	Staal
Kleur	Rood

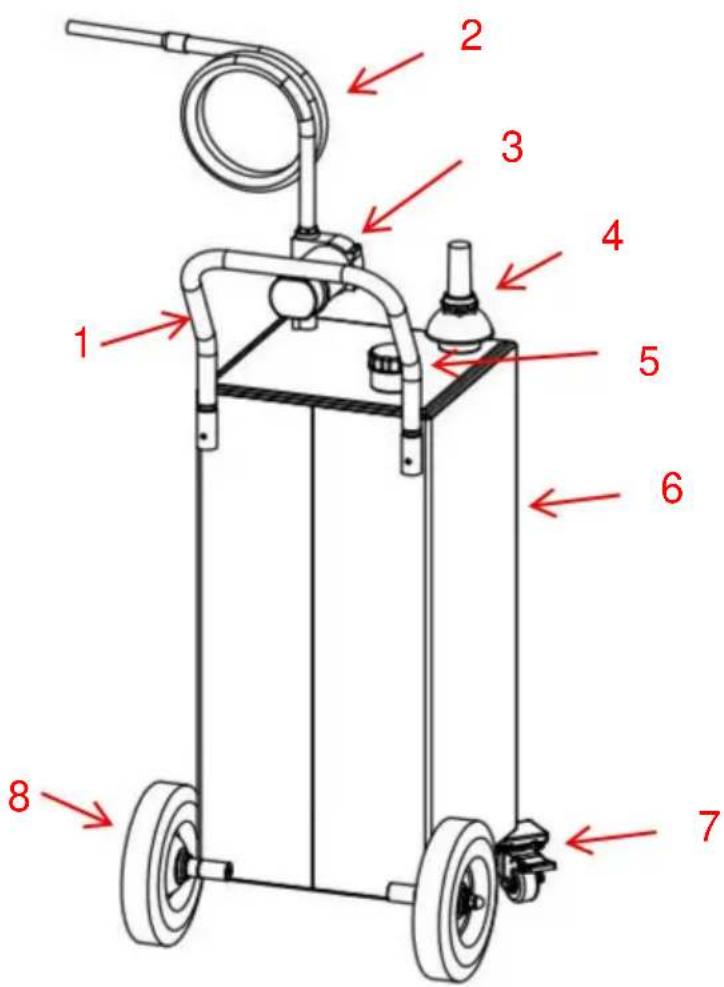

STRUCTUURDIAGRAM

Nee.	Afbeelding	Naam en aantalnr.		Afbeelding	Naam en Hoeveelheid
1		Brandstoftank (x1)	10		Borgmoer (x1)
2		Handvat (x1)	11		SlangKlem (x1)
3		Vast wiel (x2) 12			Wielas (x2)
4		Slang (x1)	13		Oliepeilstok bevestigenMoer (x1)
5		Zwenkwiel(x2)	14		Oliepeilstok (x1)
6		Pomp (x1)	15		Slangfitting (x1)
7		ZwenkwielFilmpje (x2)	16		Vlakke pakking (x2)
8		Ruwe tape (x1)	17		EikelnootM12(x2)
9		Aardingsdraad(x1)	18	/	Gebruiksaanwijzing (x1)

MONTAGE

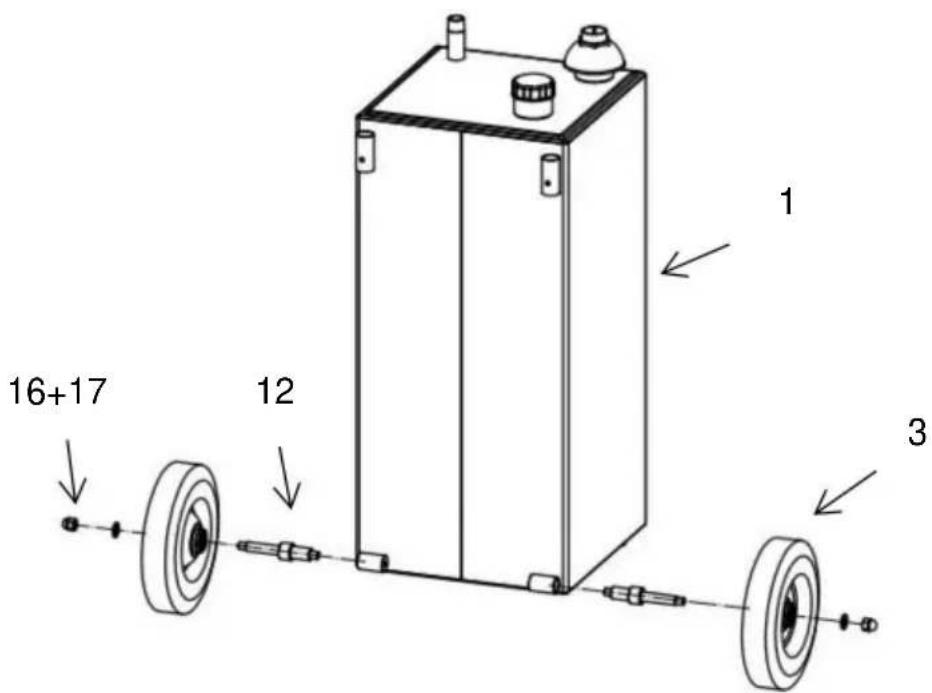

Stap 1: Installeer de vaste wielen. Schroef de wielassen (12) in de brandstoftank, plaats vervolgens de vaste wielen (3) in de wielassen en vergrendel ze met pakkingen en moeren (16+17)

16+17 12 1 3

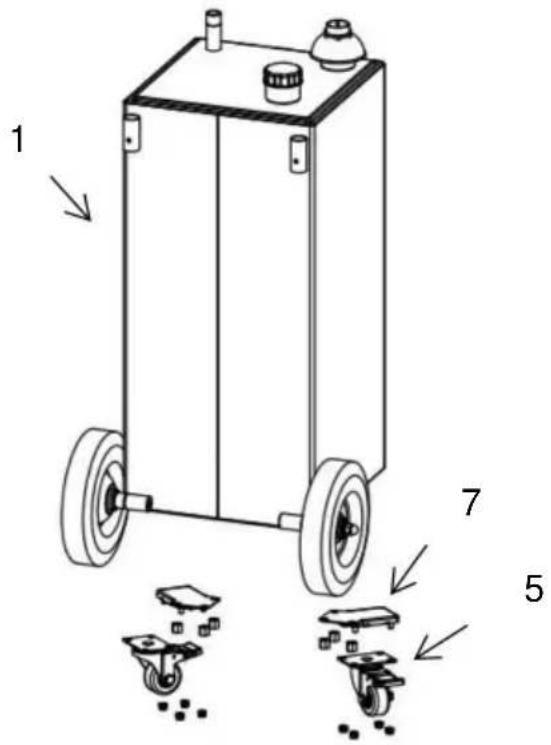

Stap 2: Draai eerst de moeren los en monteer vervolgens de zwenkwielfilms (7) en de zwenkwielen (5). Draai de moeren vast.

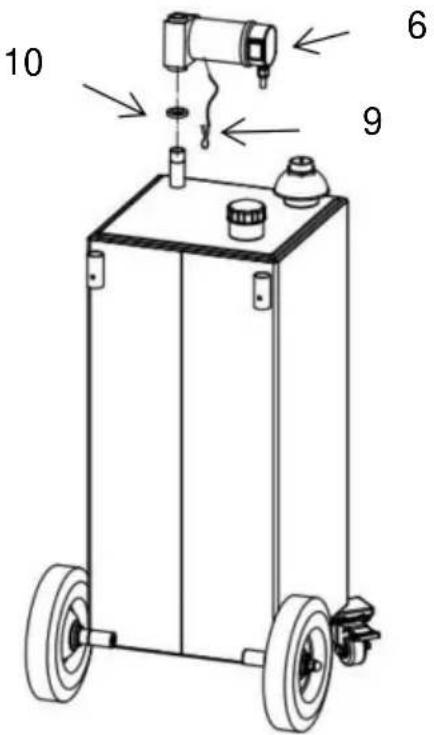

Stap 3: Schroef de borgmoer (10) in de olie-uitlaat, wikkel minimaal 5 cirkels van ruw materiaal om de uitlaat, schroef vervolgens de pomp (6) op de uitlaat en pas de oriëntatie aan, en vergrendel ten slotte de pomp met de borgmoer. Verwijder de schroef op de pomp en monteer de aardingsdraad (9) met deze schroef op de pomp.

10 6 9

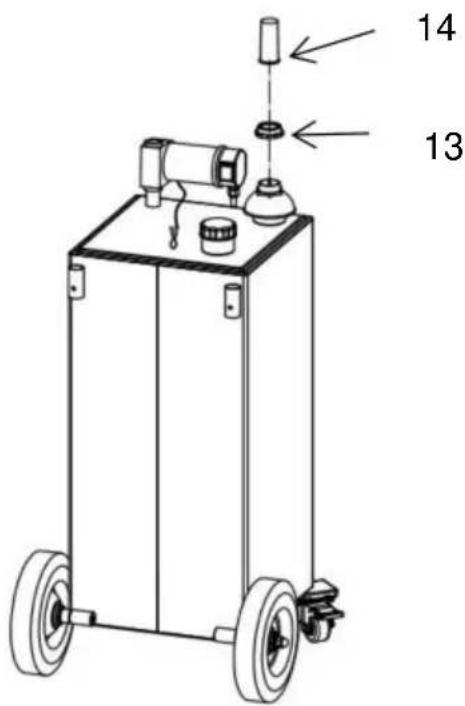

Stap 4: Vergrendel de oliepeilstok (14) op de pomp met de bevestigingsmoer (13) van de oliepeilstok, zoals afgebeeld.

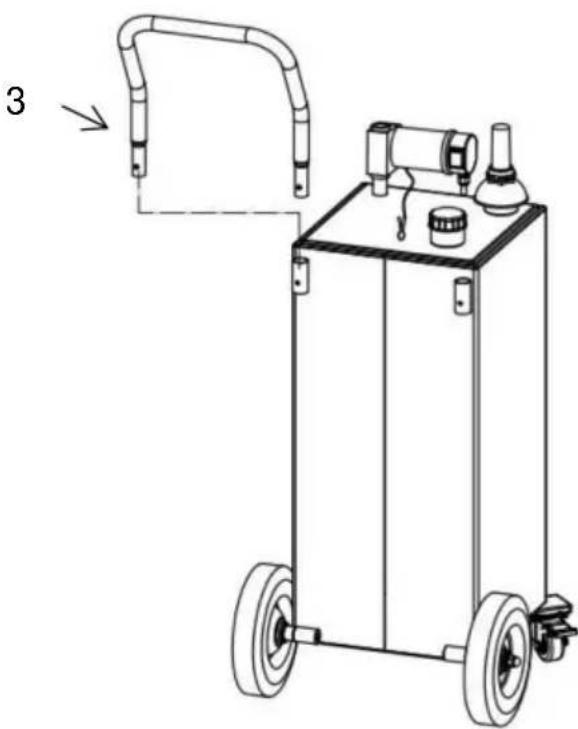

Stap 5: Plaats de hendel (3) op de juiste positie in de tank, zoals afgebeeld.

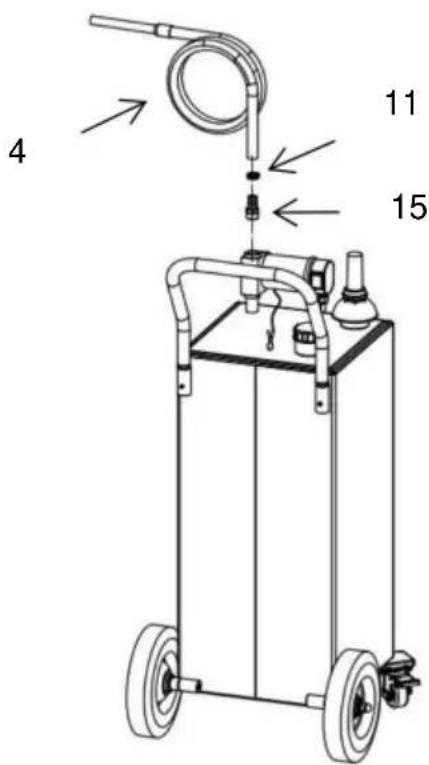

Stap 6: Wikkel niet minder dan 5 cirkels van ruw materiaal op de slangfitting (15) en schroef deze vast aan de pompuitlaat. Bevestig vervolgens de slang aan de slangfitting en zet deze vast met een slangklem (11).

4 11 15

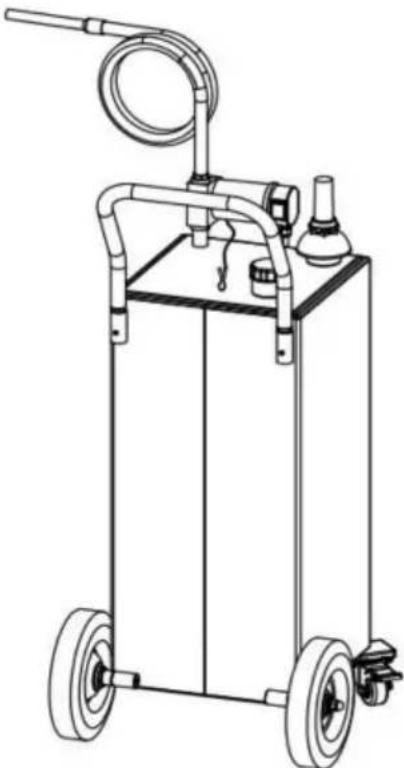

Stap 7: Het product is gemonteerd en klaar voor gebruik.

- Kies de juiste olievulling, vul niet met water, benzine of ander corrosief oplosmiddel.

-Laat de oliepomp niet langer dan 1 minuut leeg staan om schade te voorkomen naar de oliepomp

- Zorg bij het bijvullen van olie voor een goede aarding; sluit de clipper aan aardingsdraad aan een goede aardingsklem en zorg voor de veiligheid van de gebruiker; - Open de tankdop en giet de olie in de caddy via de olie-inlaat. Voor bij het eerste gebruik, verwijder de lucht en let daarbij op de maat toont.

-Voeg geen olie toe boven de capaciteit. Wanneer de rode wijzer bereikt de hoogste limiet, voeg dan geen olie meer toe.

- Draai na het vullen van de tank de dop goed vast en houd de tank rechtop.

Pompwerking:

- Voordat u olie oppompt, moet u de aardingsdraad van de brandstoftank aarden.

- Zorg ervoor dat de voeding 12V DC is; sluit de rode lijn van de pomp aan op de positieve pool en de zwarte lijn op de negatieve pool.

-Zet de schakelaar van de pomp aan om olie te pompen.

ONDERHOUD

1. Maak de maatbeker en het filter regelmatig schoon.
2. Bedien de machine in een horizontale positie, niet hellend;
   3.Blijf uit de buurt van vuur.
3. Bij verschillende soorten olie wordt aanbevolen om de tank schoon te maken voordat u de olie vervangt. het opslaan van een ander soort olie.
4. Als dit product gedurende een langere tijd niet wordt gebruikt, wordt aanbevolen het schoon te maken en bewaar het op een koele en droge plaats

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support
