BEDIENUNGSANLEITUNG JGC30E Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KRAFTSTOFF-CADDY

BENUTZERHANDBUCH

Modell: JGC30E

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kraftstoff-Caddy

MODELL: JGC-30E

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNING

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB

VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.

1. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen

kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

Bei der Verwendung dieses Produkts sollten immer grundlegende Vorsichtsmaßnahmen beachtet werden. einschließlich der folgenden;

- Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen, es sei denn, sie wurden beaufsichtigt oder Anweisungen zur Verwendung des Produkts durch eine Person für ihre Sicherheit verantwortlich.

ÿ Verwenden Sie dieses Produkt nur für den vorgesehenen Zweck. ÿ Tragen

Sie bei der Installation oder Verwendung dieses

Produkt.

ÿ Stellen Sie sicher, dass alle Armaturen und Gewindeverbindungen festgezogen sind und

Vor dem Betrieb auf Leckagen prüfen.

EINE GEFAHR!

Kraftstoffe sind hochentzündlich. Von Hitzefunken und offenen

Flammen.

ÿ Benutzen Sie keine elektronischen oder mobilen Kommunikationsgeräte wie

Mobiltelefone beim Pumpen brennbarer Flüssigkeiten.

ÿ Erdungskabel anbringen und Behälter verbinden, aus denen gepumpt wird bzw. in die gepumpt wird.

Erden Sie alle Behälter an einer bekannten Erdungsquelle, um statische Aufladung abzuleiten.

Elektrizität vor dem Pumpen von Flüssigkeiten.

ÿ Kraftstoffdämpfe können explodieren. Gesundheitsschädlich oder tödlich bei Verschlucken.

Einatmen von Kraftstoffdämpfen.

ÿ Rauchen Sie nicht in der Nähe oder während der Benutzung des Tankwagens. ÿ Dieses

Produkt ist nur für den Kraftstofftransfer vorgesehen und nicht für

Transportieren Sie Kraftstoff in jedem Fahrzeug oder Anhänger.

Nehmen Sie an diesem Produkt keine Änderungen vor.

EINE WARNUNG! VORSICHT! ACHTUNG!

ÿ Verwenden Sie dieses Produkt nicht zur dauerhaften Lagerung von Kraftstoff. ÿ Verwenden

Sie den Behälter nur für eine Kraftstoffart, um mögliche Schäden zu vermeiden. y Überwachen Sie Durchflussrate

und Füllstand, um Überlaufen und Verschütten zu verhindern. ä Entleeren Sie nach der Verwendung des

Behälters immer die Pumpe und den Schlauch. Heben Sie den Schlauch an

und drehen Sie den Griff in die entgegengesetzte Richtung, um alle verbleibenden

Flüssigkeit zurück in den Behälter. ä

Vorsicht beim Befüllen des Behälters durch das Füllrohr, achten Sie genau darauf,

Überlaufen oder Verschütten zu verhindern.

ÿ Dieses Produkt ist nicht für den Einsatz in einer Yacht, einem Geländewagen und

andere Orte mit heftigen Vibrationen.

Verwenden Sie den Brennstoffbehälter niemals in der Nähe von offenen Flammen oder Hitzequellen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	JGC30E
Kapazität	30 Gallonen
Kraftstoffart	Diesel, Schmieröl, Maschinenöl
Pumpe	Eingang: DC12VLeistung: 180W
Max. Durchfluss	23,5 l/min
Schlauch	ÿ19 (Innendurchmesser) x L250cm
Rad	2,5" (Vorderseite); 10" (Rückseite)
Material	Stahl
Farbe Rot

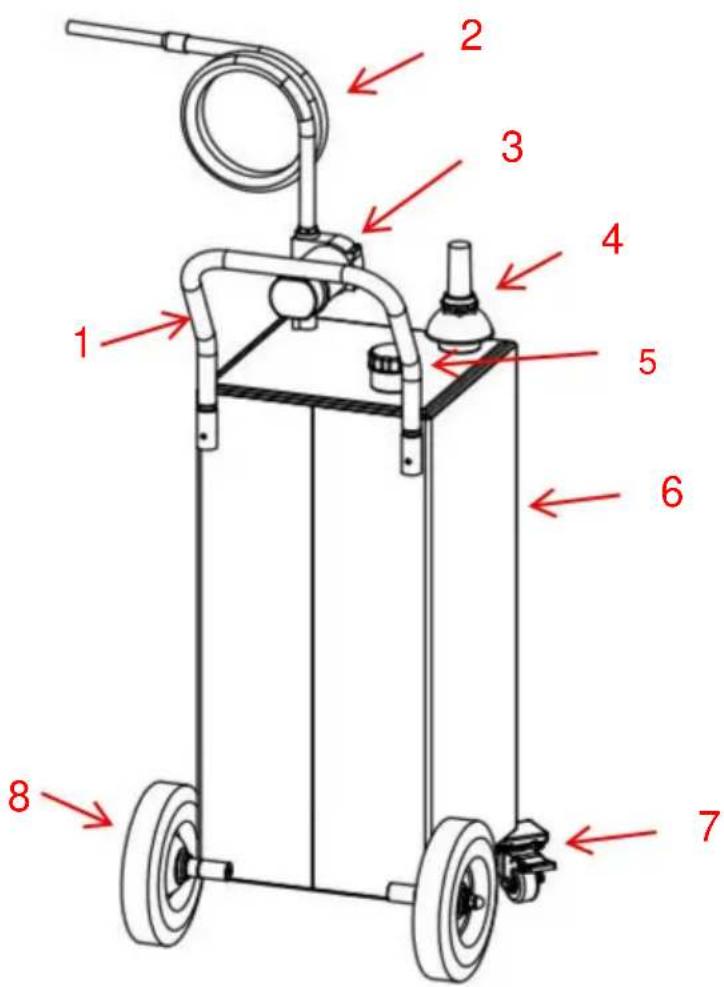

STRUKTURDIAGRAMM

1. Griff 2. Schlauch 3. Pumpe 4. Ölmessstab 5. Tankdeckel 6. Kraftstofftank
2. Lenkrolle (vorne) 8. Bockrad (hinten)

KOMPONENTEN

NEIN.	Bild	Name und Mengen-NO	No	Bild	Name und Menge
1		Kraftstofftank (x1)	10		Kontermutter (x1)
2		Griff (x1)	11		Schlauch Klemme (x1)
3		Festes Rad (x2) 12			Radwelle (x2)
4		Schlauch (x1)	13		Befestigung der Ölstandsanzeige Mutter (x1)
5		Lenkrolle (x2)	14		Ölstandsanzeige (x1)
6		Pumpe (x1)	15		Schlauchanschluss (x1)
7		Lenkrolle Film (x2)	16		Flachdichtung (x2)
8		Rohband (x1)	17		Eichelmutter M12 (x2)
9		Erdungskabel (x1)	18	/	Benutzerhandbuch (x1)

MONTAGE

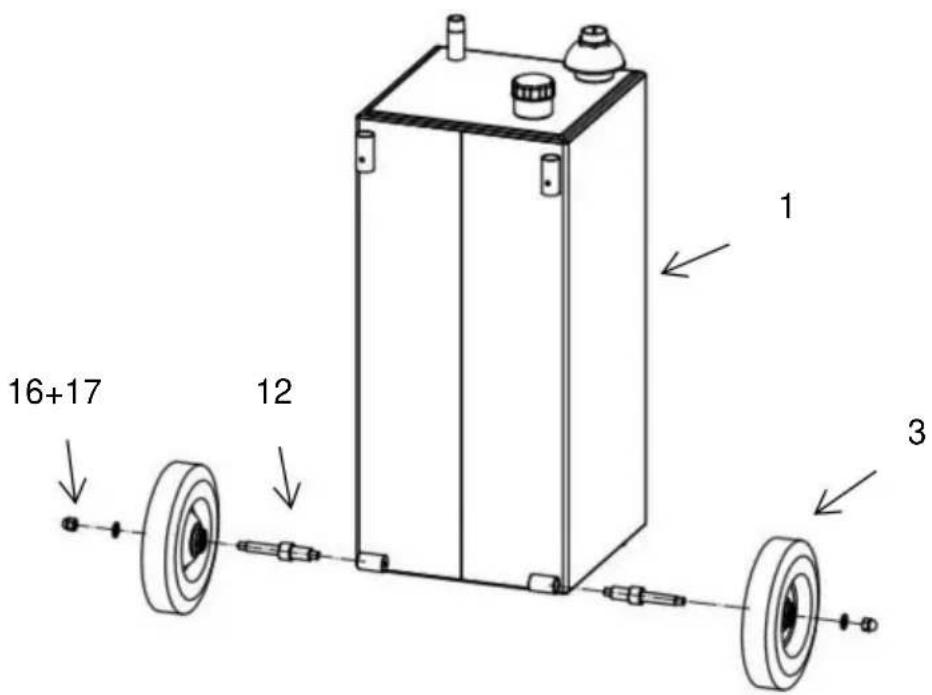

Schritt 1: Die Bockräder montieren. Die Radwellen (12) in den Kraftstofftank schrauben, dann die Bockräder (3) in die Radwellen stecken und mit Dichtungen und Muttern (16+17) fixieren.

16+17 12 1 3

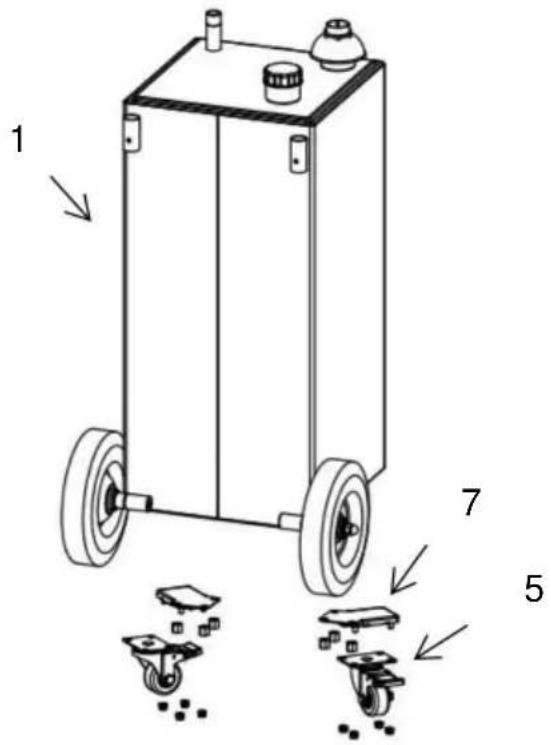

Schritt 2: Zuerst die Muttern abschrauben, dann die Lenkrollenfolien (7) und die Lenkrollen (5) montieren. Die Muttern festschrauben.

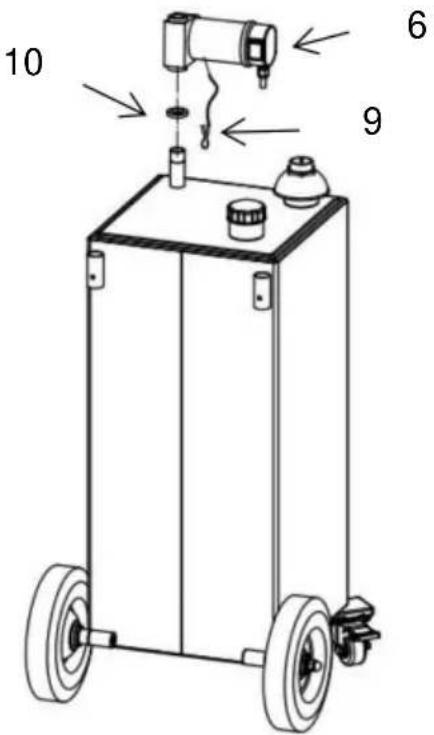

Schritt 3: Schrauben Sie die Kontermutter (10) in den Ölauslass. Wickeln Sie mindestens 5 Kreise des Rohmaterials um den Auslass, schrauben Sie dann die Pumpe (6) auf den Auslass und passen Sie die Ausrichtung an. Verriegeln Sie zum Schluss die Pumpe mit der Kontermutter. Die Schraube an der Pumpe entfernen und mit dieser Schraube das Erdungskabel (9) an der Pumpe befestigen.

10 6 9

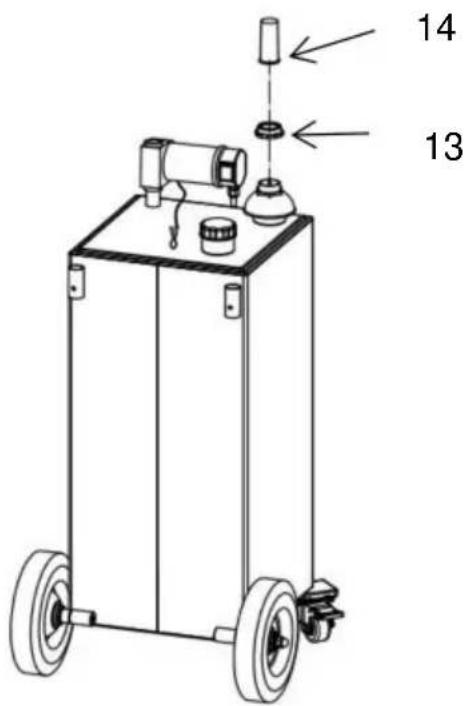

Schritt 4: Befestigen Sie die Ölstandsanzeige (14) mit der Befestigungsmutter (13) der Ölstandsanzeige an der Pumpe, wie gezeigt.

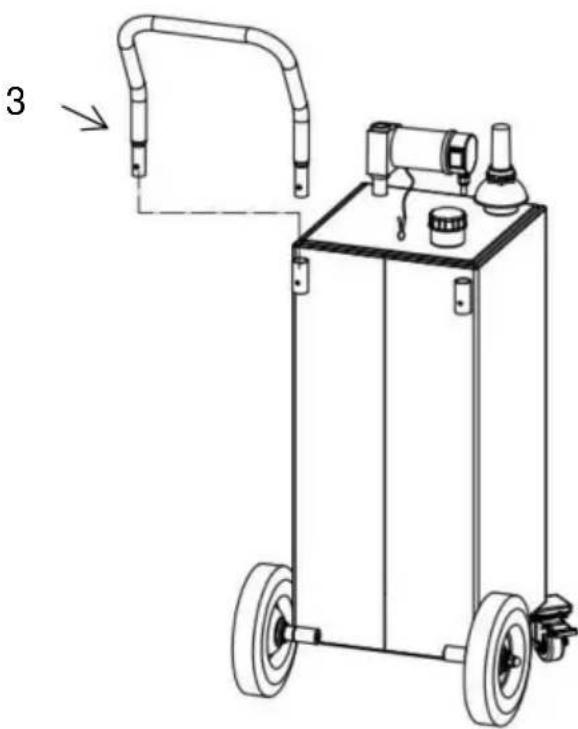

Schritt 5: Stecken Sie den Griff (3) wie gezeigt an der entsprechenden Stelle in den Tank.

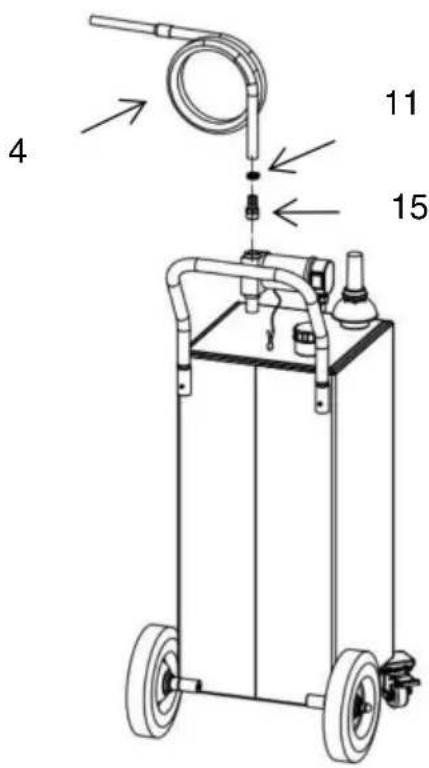

Schritt 6: Wickeln Sie mindestens 5 Kreise des Rohmaterials um den Schlauchanschluss (15) und schrauben Sie ihn an den Pumpenauslass. Befestigen Sie dann den Schlauch am Schlauchanschluss und befestigen Sie ihn mit einer Schlauchschelle (11).

4 11 15

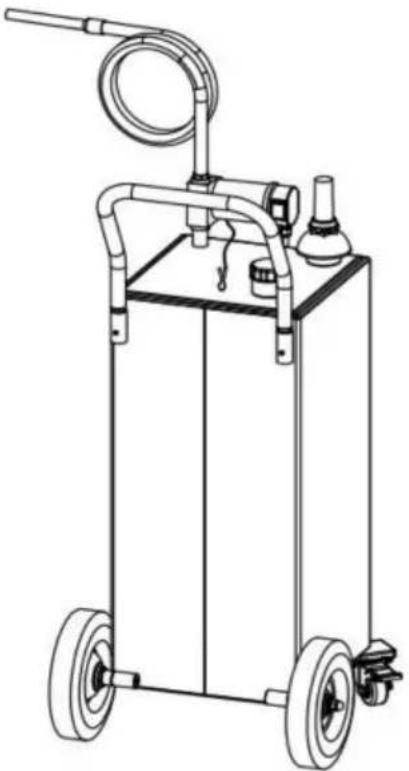

Schritt 7: Das Produkt ist zusammengebaut und einsatzbereit.

-Bitte wählen Sie die entsprechende Ölfüllung, füllen Sie nicht mit Wasser, Benzin oder andere ätzende Lösungsmittel.

-Lassen Sie die Ölpumpe nicht länger als 1 Minute leer, um Schäden zu vermeiden zur Ölpumpe

-Wenn Sie Öl einfüllen, achten Sie bitte auf eine gute Erdung. Schließen Sie den Clipper von Erdungskabel an eine gute Erdungsklemme anschließen und die Sicherheit des Benutzers gewährleisten; - Öffnen Sie den Tankdeckel und füllen Sie das Öl durch den Öleinlass in den Behälter. Für vor dem ersten Gebrauch die Luft ablassen und dabei die Maßangaben beachten zeigt an.

-Bitte füllen Sie nicht mehr Öl nach, als die Kapazität zulässt. Wenn der rote Zeiger den höchsten Grenzwert erreicht, kein Öl mehr nachfüllen.

- Nachdem Sie den Tank gefüllt haben, ziehen Sie den Deckel fest und halten Sie den Tank aufrecht.

Pumpbetrieb:

- Erden Sie das Erdungskabel des Kraftstofftanks, bevor Sie Öl pumpen.

-Stellen Sie sicher, dass die Stromversorgung 12V DC beträgt; Verbinden Sie die rote Leitung des Pumpe an den Pluspol und die schwarze Leitung an den Minuspol.

- Schalten Sie den Schalter der Pumpe ein, um Öl zu pumpen.

WARTUNG

1. Bitte reinigen Sie das Messgefäß und den Filter regelmäßig.
2. Betreiben Sie die Maschine in horizontaler Position, neigen Sie sie nicht;
3. Von Feuer fernhalten.
4. Für verschiedene Ölsorten wird empfohlen, den Tank vor dem
   Lagerung einer anderen Ölsorte.
   5.Wenn dieses Produkt längere Zeit nicht verwendet wird, wird empfohlen, es zu reinigen und
   Lagern Sie es in einer kühlen und trockenen Umgebung

In China hergestellt
