BRUKSANVISNING JGC30E Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BRÄNSLECADDY

ANVÄNDARMANUAL

Modell: JGC30E

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Fuel Caddy

MODELL: JGC-30E

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

När du använder denna produkt ska grundläggande försiktighetsåtgärder alltid följas, inklusive följande;

ÿ Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de inte har fått handledning eller instruktioner om en persons användning av produkten ansvariga för sin säkerhet.

ÿ Använd inte denna produkt annat än den avsedda användningen. ÿ Bär lämplig skyddsutrustning när du installerar eller använder denna produkt.

ÿ Se till att alla kopplingar och gängade anslutningar är åtdragna och läckagefritt före användning.

EN FARA!

Bränslen är extremt brandfarliga. Håll borta från värmegnistor och öppna lågor.

ÿ Använd inte elektronik eller mobila kommunikationsenheter som t.ex mobiltelefoner vid pumpning av brandfarliga vätskor.

ÿ Fäst jordtråd och bondbehållare som pumpas från och in i. Jorda alla behållare till en känd markkälla för att avleda statisk elektricitet

elektricitet före pumpning av vätskor.

ÿ Bränsleångor kan explodera. Skadligt eller dödligt vid förtäring. Undvika

andas in bränsleångor.

ÿ Rök inte nära eller medan du använder bränslebehållaren. ÿ Denna

produkt är endast avsedd för bränsleöverföring och är inte konstruerad för att

transportera bränsle i vilket fordon eller släp som

helst. ä Modifiera inte denna produkt.

EN VARNING! FÖRSIKTIGHET! UPPMÄRKSAMHET!

ÿ Använd inte denna produkt för långvarig lagring av bränsle. ÿ Använd

endast vagnen för en bränsletyp för att undvika eventuella skador. ÿ Övervaka flödeshastighet

och fyllnadsnivå för att förhindra spill och spill. ä Töm alltid pumpen och slangen efter att

ha använt caddien. Lyft upp slangen

och vrid handtaget i motsatt riktning för att tömma allt som är kvar

vätska tillbaka in i caddien.ÿ Var

försiktig när du fyller behållaren genom påfyllningsröret, övervaka noga

förhindra översvämningar eller spill.

ÿ Denna produkt är olämplig för placering i en yacht, terrängfordon och

andra våldsamma vibrationsplatser.

Använd aldrig bränslebehållaren nära öppna lågor eller läkkällor.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	JGC30E
Kapacitet	30 liter
Bränsletyp	Diesel, Smörjolja, Maskinolja
Pump	Ingång: DC12VEffekt: 180W
Max. Flöde	23,5 l/min
Slang	ÿ19(innerdiameter)xL250cm
Hjul	2,5"(Fram); 10"(Bak)
Material	Stål
Färg	Röd

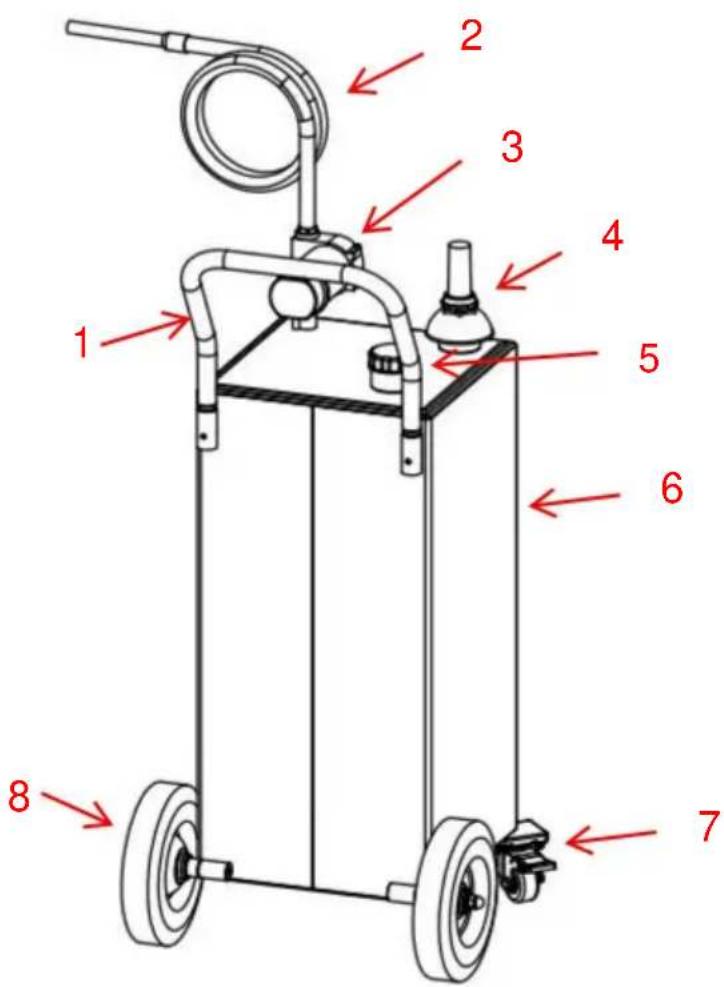

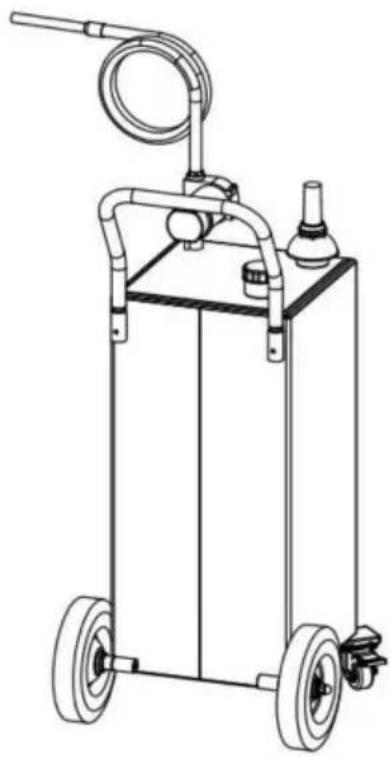

STRUKTURDIAGRAM

1. Handtag 2. Slang 3. Pump 4. Oljestång 5. Bränsletanklock 6. Bränsletank 7. Svänghjul (fram) 8. Fast hjul (baksida)

KOMPONENTER

Inga.	Bild	Namn och antal nr.		Bild	Namn och antal
1		Bränsletank (x1)	10		Låsmutter (x1)
2		Handtag (x1)	11		Slang Klämma (x1)
3		Fast hjul (x2) 12			Hjulaxel (x2)
4		Slang (x1)	13		Fixering av oljemätare Mutterÿx1ÿ
5		Svänghjul (x2)	14		Oljemätare (x1)
6		Pump (x1)	15		Slangkoppling (x1)
7		Svänghjul Film ÿx2ÿ	16		Platt packning (x2)
8		Råtejp (x1)	17		Ekollonnöt M12(x2)
9		Jordledning (x1)	18	/	Användarmanual (x1)

MONTERING

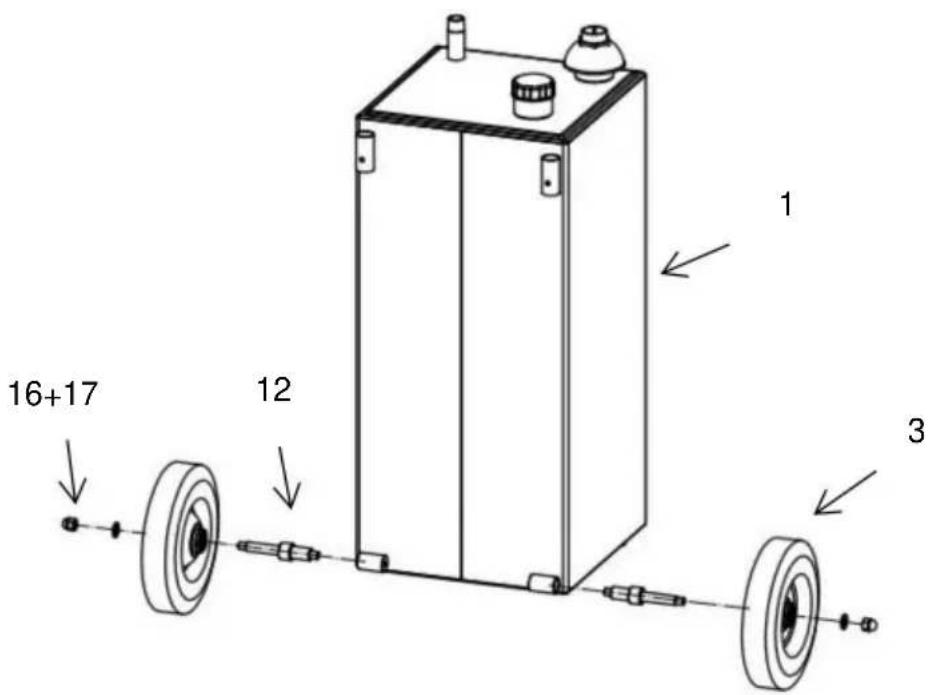

Steg 1: Montera de fasta hjulen. Skruva fast hjulaxlarna (12) i bränsletanken, sätt sedan in de fasta hjulen (3) i hjulaxlarna och lås dem med packningar och muttrar.(16+17)

16+17 12 1 3

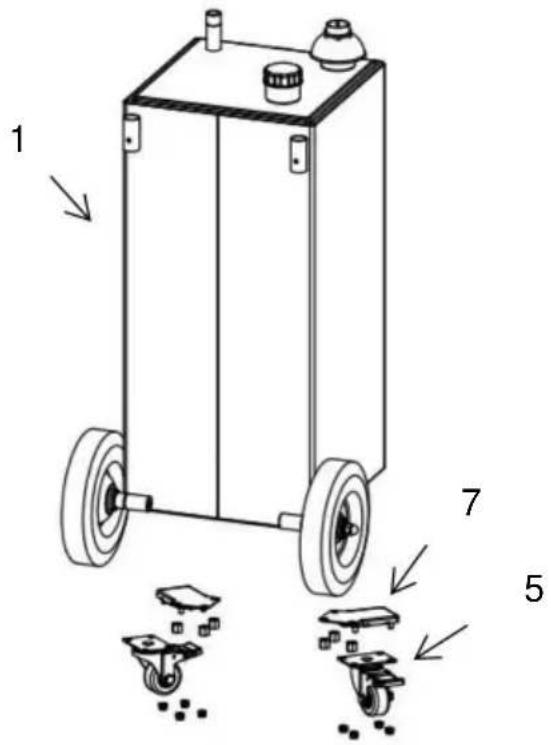

Steg 2: Skruva loss muttrarna först och installera sedan de svängbara hjulfilmerna (7) och de svängbara hjulen (5). Skruva fast muttrarna.

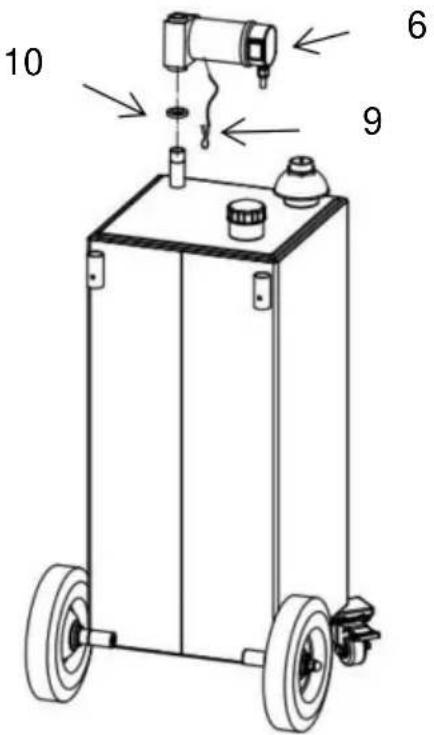

Steg 3: Skruva fast låsmuttern (10) i oljeutloppet, Linda inte mindre än 5 cirklar av råmaterial på utloppet, skruva sedan på pumpen (6) på utloppet och justera orienteringen, och sist, lås pumpen med låsmuttern.

Ta bort skruven på pumpen och installera jordledningen (9) på pumpen med denna skruv.

10 6 9

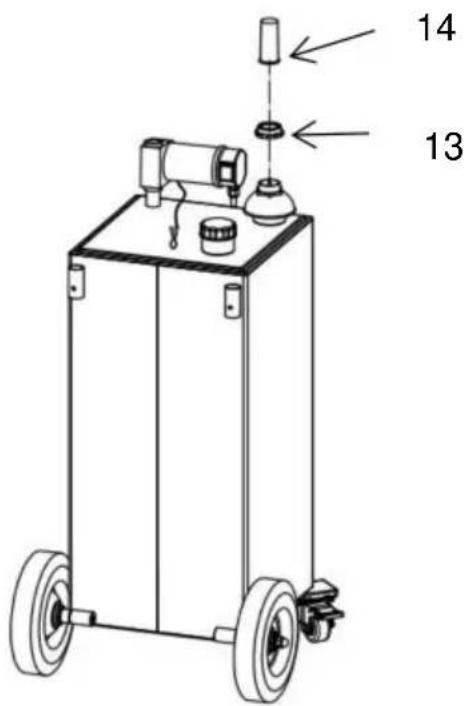

Steg 4: Lås oljemätaren (14) på pumpen med oljemätarens fästmutter (13), som visas.

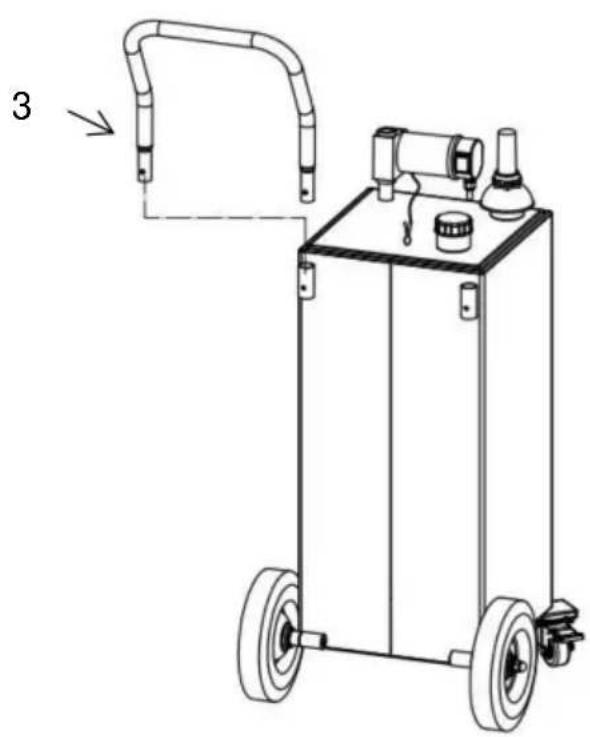

Steg 5: Sätt in handtaget (3) i tanken i lämpligt läge, enligt bilden.

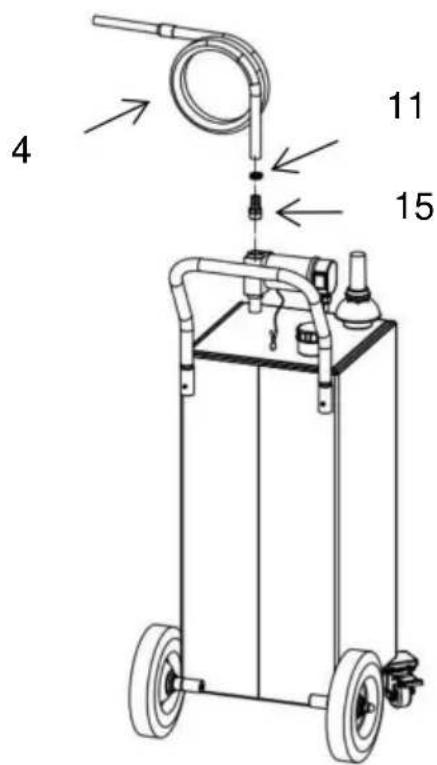

Steg 6: Linda inte mindre än 5 cirklar av råmaterial på slangkopplingen (15) och skruva fast den i pumpens utlopp. Fäst sedan slangen på slangkopplingen och lås den med en slangklämma (11).

4 11 15

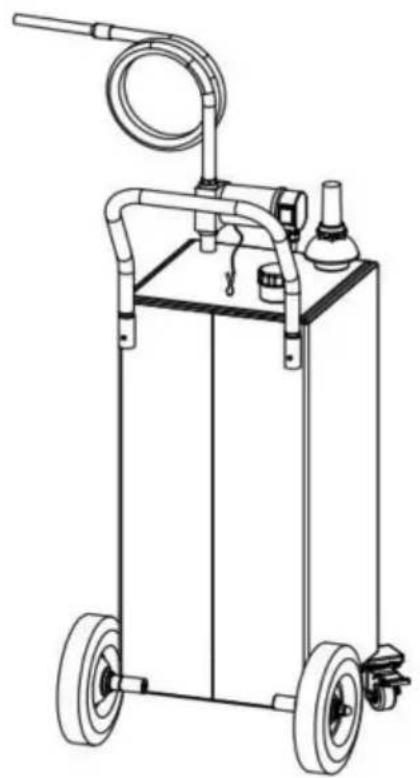

Steg 7: Produkten är monterad och klar för användning.

-Välj lämplig oljefyllning, fyll inte på med vatten, bensin eller annat frätande lösningsmedel.

- Lämna inte oljepumpen tom i mer än 1 minut för att undvika skador till oljepumpen

-När du fyller på olja, vänligen gör ett bra jobb med att jorda; Anslut klipparen till jordledning till en bra jordningsterminal och säkerställ användarens säkerhet;

-Öppna tanklocket och fyll på oljan i behållaren genom oljeinloppet. För första gången du använder, vänligen eliminera luft samtidigt som du märker åtgården visar.

- Vänligen tillsätt inte oljan över kapaciteten. När den röda pekaren när den högsta gränsen, fyll inte på olja längre.

- Efter att ha fyllt tanken, dra åt locket och håll tanken upprätt.

Pumpning:

- Innan du pumpar olja, jorda bränsletankens jordledning.

-Se till att strömförsörjningen är 12V DC; Anslut den röda linjen på pumpa till den positiva polen och den svarta linjen till den negativa polen.

- Slå på strömbrytaren på pumpen för att pumpa olja.

UNDERHÅLL

1. Rengör måtten och filtrera regelbundet.
2. Kör maskinen i horisontellt läge, luta inte;
3. Håll borta från eld.
4. För olika typer av olja rekommenderas att rengöra tanken innan lagra en annan typ av olja.
5. Om denna produkt inte används under en längre tid, rekommenderas att rengöra och förvara den i en sval och torr miljö

Tillverkad i Kina
