MANUALE UTENTE JGC30E Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
CARBURANTE CASSETTA
MANUALE D'USO
Modello:JGC30E
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
Contenitore per carburante
MODELLO: JGC-30E
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Servizio Clienti@vevor.com
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
WARNING
-
Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO ISTRUZIONI prima di operare.
-
Mancato rispetto delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.
NORME GENERALI DI SICUREZZA
Quando si utilizza questo prodotto, è necessario seguire sempre le precauzioni di base, compresi i seguenti;
ÿ Questo prodotto non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruzioni riguardanti l'uso del prodotto da parte di una persona responsabili della loro sicurezza.
ÿ Non utilizzare questo prodotto per scopi diversi da quelli previsti. ÿ Indossare un'adeguata attrezzatura protettiva durante l'installazione o l'utilizzo di questo prodotto.
ÿ Assicurarsi che tutti i raccordi e i collegamenti filettati siano serrati e senza perdite prima di procedere all'uso.
UN PERICOLO!
I carburanti sono estremamente infiammabili. Tenere lontano da scintille di calore e aprire fiamme.
ÿ Non utilizzare dispositivi elettronici o di comunicazione mobile come
telefoni cellulari durante il pompaggio di liquidi infiammabili.
ÿ Collegare il filo di terra e collegare i contenitori da cui e verso cui viene pompato l'acqua.
Collegare a terra tutti i contenitori a una fonte di terra nota per dissipare l'elettricità statica
elettricità prima di pompare liquidi.
ÿ I vapori del carburante possono esplodere. Nocivo o mortale se ingerito. Evitare
respirare i vapori del carburante.
ÿ Non fumare vicino o durante l'utilizzo del contenitore del carburante. ÿ
Questo prodotto è destinato esclusivamente al trasferimento del carburante e non è progettato per trasportare carburante in qualsiasi veicolo o
rimorchio. ù Non modificare questo prodotto.
ATTENZIONE! ATTENZIONE! ATTENZIONE!
ÿ Non utilizzare questo prodotto per lo stoccaggio di carburante prolungato.
ÿ Utilizzare il caddy solo per un tipo di carburante per evitare possibili danni. ÿ Monitorare
la portata e il livello di riempimento per evitare traboccamenti e fuoriuscite. ÿ Svuotare
sempre la pompa e il tubo dopo aver utilizzato il caddy. Sollevare il tubo
e girare la maniglia nella direzione opposta per svuotare tutto il contenuto rimanente il liquido nel caddy. ÿ Attenzione
quando si riempie il caddy attraverso il tubo di riempimento, monitorare attentamente evitare traboccamenti o fuoriuscite.
ÿ Questo prodotto non è adatto per essere posizionato su uno yacht, un veicolo fuoristrada e altri luoghi con vibrazioni violente.
Non utilizzare mai il contenitore del carburante in prossimità di fiamme libere o fonti di calore.
SALVA QUESTE ISTRUZIONI
MODELLO E PARAMETRI
| Modello | Modello JGC30E |
| Capacità | 30 galloni |
| Tipo di carburante | Diesel, olio lubrificante, olio per macchine |
| Pompa | Ingresso: DC12VPotenza: 180W |
| Portata massima | 23,5 l/min |
| Tubo flessibile | ÿ19 (diametro interno) x L250cm |
| Ruota | 2,5" (anteriore); 10" (posteriore) |
| AcciaioMateriale | |
| RossoColore |

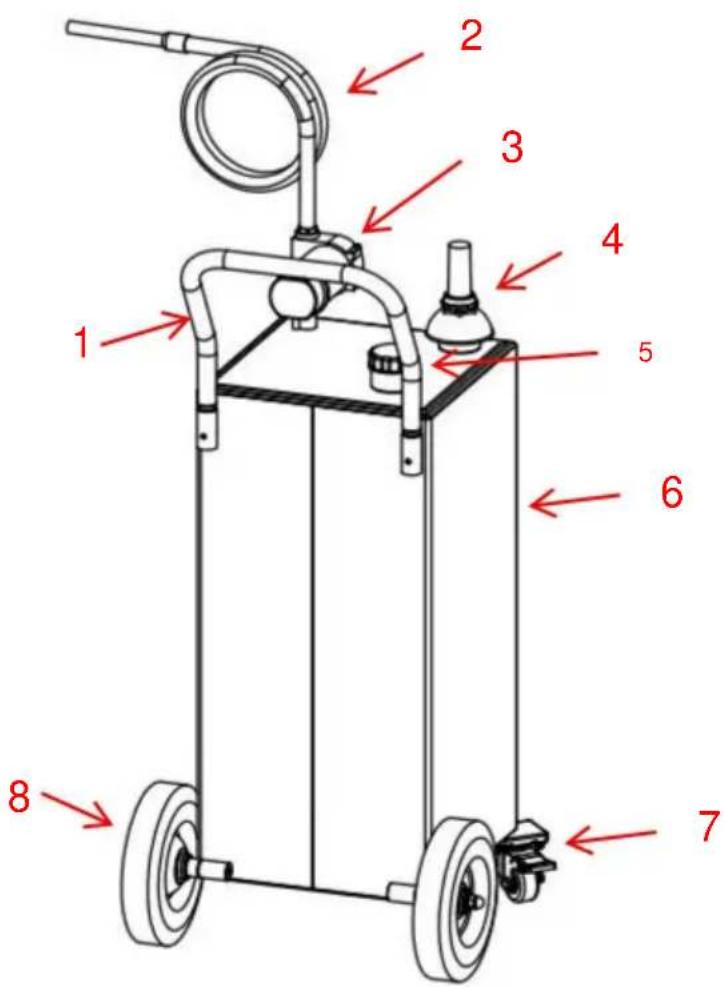

SCHEMA DELLA STRUTTURA
- Maniglia 2. Tubo flessibile 3. Pompa 4. Asta di immersione dell'olio 5. Tappo del serbatoio del carburante 6. Serbatoio del carburante 7. Ruota girevole (anteriore) 8. Ruota fissa (posteriore)
COMPONENTI
| NO. | Immagine | Nome e numero di quantità | Immagine | Nome e quantità |
| 1 |  | Serbatoio carburante (x1) | 10 |  Controdado (x1) |
| 2 |  | Maniglia (x1) | 11 |  Tubo flessibileMorsetto (x1) |
| 3 |  | Ruota fissa (x2) 12 |  Perno ruota (x2) | |
| 4 |  | Tubo flessibile (x1) | 13 |  Riparazione dell'indicatore dell'olioDado (x1) |
| 5 |  | Ruota girevole (x2) | 14 |  Indicatore livello olio (x1) |
| 6 |  | Pompa (x1) | 15 |  Raccordo per tubo flessibile (x1) |
| 7 |  | Ruota girevole Pellicola (x2) | 16 |  Guarnizione piatta (x2) |
| 8 |  | Nastro grezzo (x1) | 17 | [CKSZ]Noce di ghiandaM12(x2) |
| 9 |  | Filo di messa a terra (x1) | 18 | /Manuale utente (x1) |
ASSEMBLAGGIO

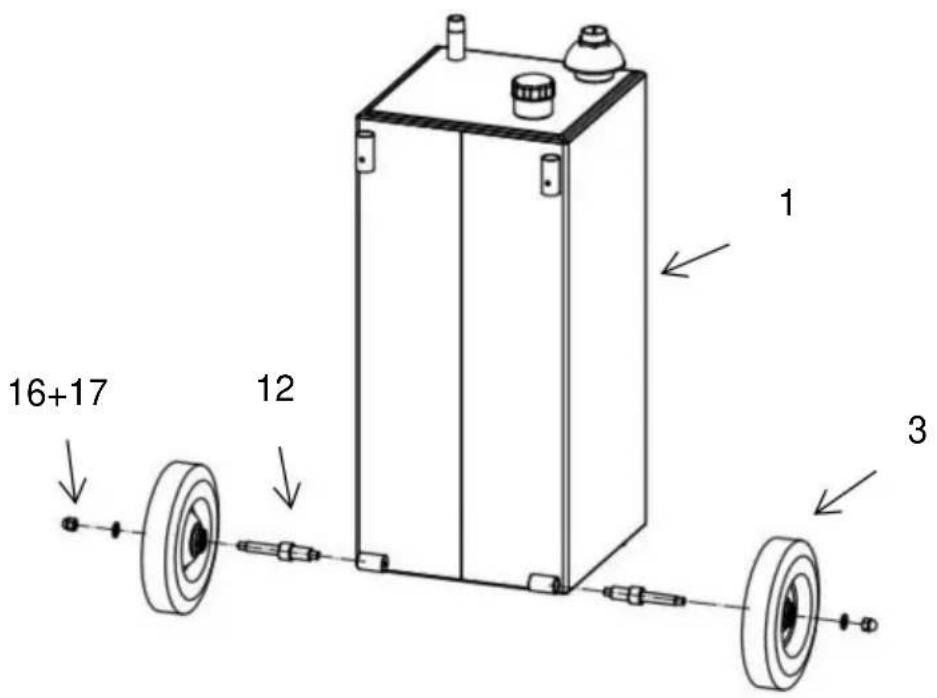

Fase 1: Installare le ruote fisse. Avvitare gli alberi delle ruote (12) nel serbatoio del carburante, quindi inserire le ruote fisse (3) negli alberi delle ruote e bloccarle con guarnizioni e dadi. (16+17)

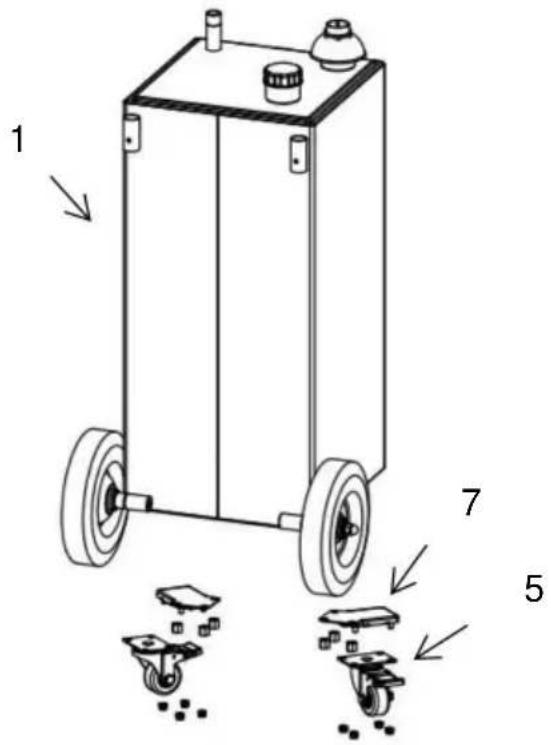

Fase 2: Svitare prima i dadi, quindi installare le pellicole delle ruote girevoli (7) e le ruote girevoli (5). Avvitare i dadi.
Fase 3: Avvitare il controdado (10) nell'uscita dell'olio, avvolgere non meno di 5 cerchi di materia prima sull'uscita, quindi avvitare la pompa (6) sull'uscita e regolare l'orientamento e, infine, bloccare la pompa con il controdado. Rimuovere la vite sulla pompa e installare il filo di messa a terra (9) sulla pompa con questa vite.

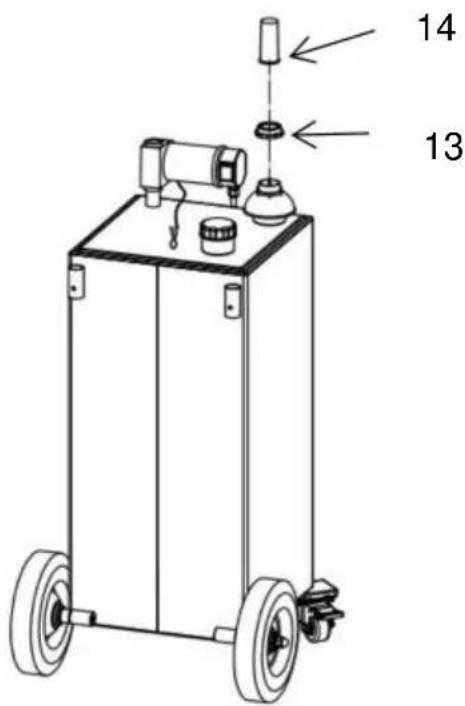

Fase 4: Bloccare l'indicatore dell'olio (14) sulla pompa con il dado di fissaggio dell'indicatore dell'olio (13), come mostrato.

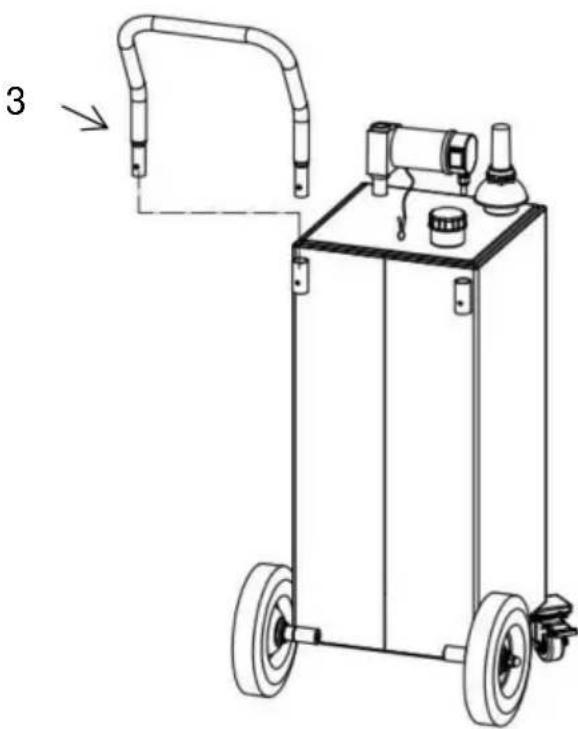

Fase 5: Inserire la maniglia (3) nel serbatoio nella posizione appropriata, come mostrato.

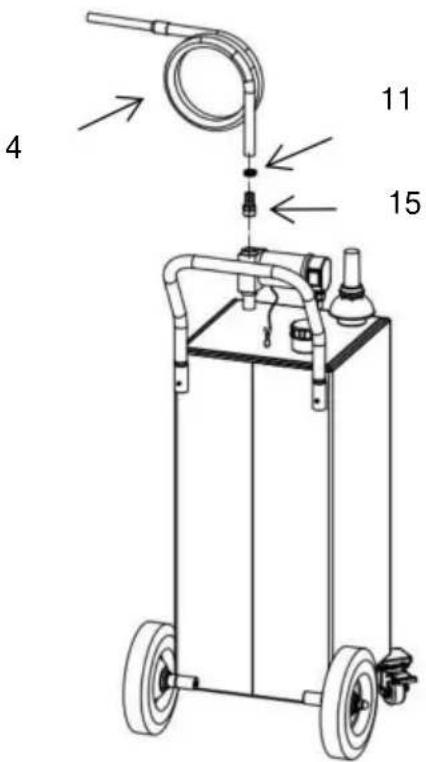

Fase 6: Avvolgere non meno di 5 cerchi di materia prima sul raccordo del tubo flessibile (15) e avvitarlo all'uscita della pompa. Quindi collegare il tubo flessibile al raccordo del tubo flessibile e bloccarlo con una fascetta stringitubo (11).

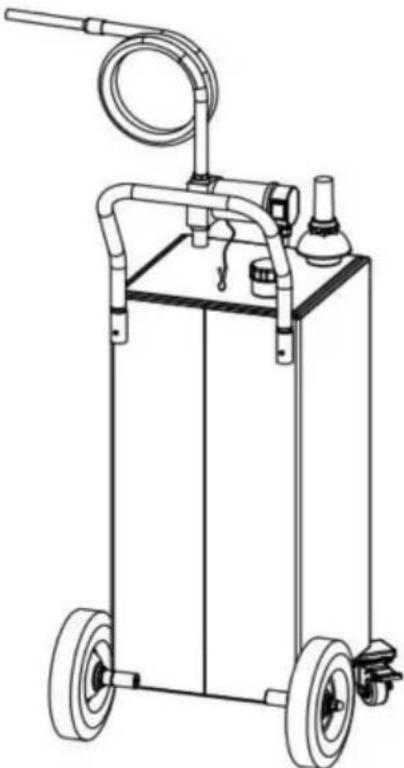

Fase 7: Il prodotto è assemblato e pronto per l'uso.
Operazione di rifornimento:
-Si prega di scegliere il riempimento dell'olio appropriato, non riempire con acqua, benzina o altro solvente corrosivo.
-Non lasciare la pompa dell'olio vuota per più di 1 minuto per evitare danni alla pompa dell'olio
-Quando si riempie l'olio, effettuare una buona messa a terra; collegare il tagliacapelli filo di terra a un buon terminale di messa a terra e garantire la sicurezza dell'utente;
-Apire il tappo del serbatoio e versare l'olio nel contenitore attraverso l'ingresso dell'olio. Per al primo utilizzo, eliminare l'aria osservando la misura spettacoli.
-Si prega di non aggiungere olio oltre la capacità. Quando il puntatore rosso raggiunge il limite massimo, non aggiungere altro olio.
-Dopo aver riempito il serbatoio, serrare il tappo e tenere il serbatoio in posizione verticale.
Operazione di pompaggio:
-Prima di pompare l'olio, collegare a terra il filo di messa a terra del serbatoio del carburante.
-Assicurarsi che l'alimentazione sia a 12 V CC; Collegare la linea rossa del la pompa al polo positivo e la linea nera al polo negativo.
-Accendere l'interruttore della pompa per pompare l'olio.
MANUTENZIONE
- Pulire regolarmente il misurino e il filtro.
- Utilizzare la macchina in posizione orizzontale, non inclinarla;
- Tenere lontano dal fuoco.
- Per diversi tipi di olio, si consiglia di pulire il serbatoio prima conservare un altro tipo di olio.
- Se questo prodotto non viene utilizzato per un lungo periodo, si consiglia di pulirlo e conservarlo in un ambiente fresco e asciutto
Made in China
