HP121 - Pompe Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à carburant haute pression électrique
Marque	Vevor
Modèle	HP121
Alimentation	12 V CC
Courant maximal	0,8 A
Utilisation prévue	Systèmes de carburant sous pression automobiles
Installation	Nécessite une pompe à vide, aligner le poussoir à galet avec la rainure
Couple de serrage (boulon de fixation)	20 N.m
Couple de serrage (colliers tuyau haute pression)	5 N.m
Classe de protection	III
Précautions de sécurité	Porter lunettes, vêtements adaptés, espace de travail aéré, extincteur classe B ou C, ne pas fumer
Interdictions	Ne pas utiliser en applications marines ou aéronautiques ; ne pas ouvrir l'électrovanne sous tension
Entretien	Vérifier les fuites après installation ; humidifier le poussoir à galet avec de l'huile moteur propre
Pièces détachées et réparabilité	Contactez le support technique Vevor pour les pièces ; ne pas démonter l'électrovanne
Informations générales	Fabriqué par Shanghaimuxinmuyeyouxiangongsi, importé par SIHAO PTY LTD (Australie) et Sanven Technology (États-Unis)
Directive européenne	Soumis à la directive 2012/19/CE (DEEE) – collecte sélective

FOIRE AUX QUESTIONS - HP121 Vevor

Quelle est la tension d'alimentation de la pompe Vevor HP121 ?

La pompe fonctionne en 12 V CC avec un courant maximal de 0,8 A.

Comment installer correctement la pompe HP121 ?

Humidifiez le poussoir à galet avec de l'huile moteur, alignez-le avec la rainure de la pompe à vide, tournez le vilebrequin jusqu'au point bas, insérez la pompe, serrez le boulon à 20 N.m, puis connectez les tuyaux et serrez les colliers à 5 N.m.

Puis-je utiliser cette pompe pour de l'eau ou d'autres liquides ?

Non, cette pompe est conçue exclusivement pour les systèmes de carburant sous pression. Ne l'utilisez pas pour l'eau, l'huile ou tout autre liquide non compatible.

Que faire en cas de fuite après installation ?

Démarrez le moteur pour observer les fuites. Si une fuite est détectée, vérifiez les joints toriques, le serrage des connexions et le couple des colliers. Consultez le manuel pour les étapes de dépose.

Cette pompe est-elle adaptée aux véhicules marins ou aéronautiques ?

Non, l'utilisation en applications marines ou aéronautiques est interdite. Elle est réservée aux véhicules terrestres.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de sécurité, des vêtements à manches longues, des chaussures de sécurité. Travaillez dans un espace aéré, sans flammes nues, et ayez un extincteur classe B ou C à portée de main. Ne fumez pas.

Comment entretenir la pompe HP121 ?

Après chaque utilisation, vérifiez l'absence de fuites. Avant de retirer la pompe, relâchez la pression de carburant du système haute pression. Remplacez le connecteur en cuivre après deux démontages.

Où puis-je trouver des pièces de rechange ?

Contactez le support technique Vevor sur www.vevor.com/support pour obtenir des pièces détachées et des conseils de réparation.

Quels sont les couples de serrage importants ?

Le boulon de fixation de la pompe doit être serré à 20 N.m, et les colliers de tuyau haute pression à 5 N.m. Respectez ces valeurs pour éviter les fuites et les dommages.

La pompe est-elle compatible avec tous les types de carburant ?

Elle est conçue pour les carburants automobiles (essence, diesel) mais pas pour les additifs agressifs ou les carburants alternatifs non spécifiés. Vérifiez le manuel pour les compatibilités détaillées.

MODE D'EMPLOI HP121 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

ÉLECTRIQUE HAUTE PRESSION

INSTRUCTIONS POUR LES POMPES À CARBURANT

MODÈLE : HP128, HP121, HP156

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉLECTRIQUE HAUTE TENSION

POMPES À CARBURANT SOUS PRESSION

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Symbole Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Ce produit est de classe de protection III.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

INFORMATIONS DE SÉCURITÉ

1. Les procédures de réparation, les outils et les pièces nécessaires à l'entretien des véhicules automobiles, ainsi que l'expérience de la personne effectuant le travail, rendent impossible la description de toutes les manières ou conditions dans lesquelles les véhicules automobiles sont ou peuvent être entretenus, ou la fourniture de mises en garde concernant les dangers qui peuvent en résulter.
2. Des précautions et équipements de sécurité standards et reconnus doivent être utilisés lors de la manipulation de matières toxiques ou inflammables. Des lunettes de sécurité, d'autres protections et des vêtements appropriés (chemise à manches longues, pantalon et chaussures de sécurité) sont obligatoires.
3. Assurez-vous que votre espace de travail est bien aéré et non exposé à la chaleur, à l'électricité ou aux flammes nues. Ne fumez pas ! Nettoyez immédiatement les déversements et ayez un extincteur de classe B ou C à portée de main. Consultez les manuels de réparation appropriés pour connaître les outils spéciaux requis.
4. Ne pas utiliser dans des applications marines ou aéronautiques.

	HP128Modèle	HP121	HP156
Saisir	12 V CC
Courant (max)	0,8 A

INSTRUCTIONS

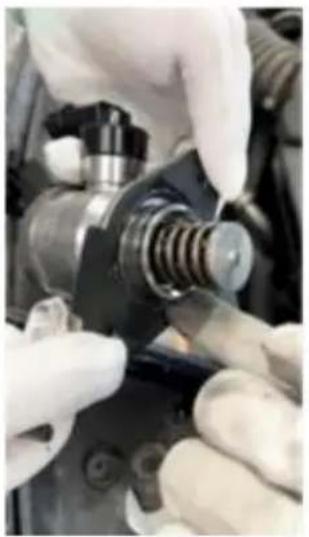

Étape d'installation de la pompe à carburant haute pression 1.

Détectez le joint torique de la pompe haute pression et utilisez de l'huile moteur propre pour humidifier légèrement le poussoir à galet dans la pompe à vide. Veillez à aligner le renfoncement du poussoir à galet avec la rainure de la pompe à vide.

1. Faites tourner le vilebrequin jusqu'à ce que le poussoir à galet soit à son point le plus bas. Insérez la pompe haute pression dans la pompe à vide.

2. Serrez le boulon de fixation à la main en croix et serrez le boulon de fixation en croix a le couple spécifié de 20 N.m. Insérez à nouveau le tuyau de carburant et fixez-le avec des colliers à ressort Connectez le régulateur de pression de

carburant 4. Utilisez de l'huile moteur pour infiltrer la rotule du tuyau haute pression et installez le tuyau haute pression Serrez le contre-écrou du distributeur de carburant indiqué par la flèche sur le dessin avec une clé 5. Fixez le

connecteur du tuyau haute pression avec une clé et serrez l'écrou à joint sous tension du tube haute pression avec une autre clé.

1. Installez les colliers de serrage pour tuyaux haute pression et utilisez un couple de 5 N.m pour serrer les colliers (vous pouvez ignorer cette étape pour les modèles sans colliers de serrage pour tuyaux haute pression).

2. Démarrez le moteur après l'installation pour observer s'il y a une fuite d'huile sur chaque interface.

Étape 1

Ne pas frapper la prise, ne pas saisir ou étirer la partie ressort, ce qui causerait des dommages irréparables	N'ouvrez pas l'électrovanne, n'allumez pas le courant continu
N'ouvrez pas l'électrovanne, n'allumez pas le courant continu	Remplacez le connecteur en cuivre après son installation et enlevé deux foisunion nut High pressure pipe connector
Relâchez la pression de carburant du système haute pression avant de retirer l'huile haute pressionpompe	Le couple de serrage pour l'installation des boulons de serrage du tuyau haute pression est de 5 N.m
fuel hose	Stick tappet vacuum pump
Serrez les boulons à un couple de 20 N.m Lors de	l'installation des poussoirs à rouleaux, assurez-vous qu'aucun débris ne pénètre dans pompe à vide

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW

2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

REPRÉSENTANT DE LA CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT DU ROYAUME-UNI

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique
