Produkttyp	Elektrische Hochdruck-Kraftstoffpumpe
Marke	Vevor
Modell	HP121
Spannungsversorgung	12 V Gleichstrom
Maximalstrom	0,8 A
Verwendungszweck	Kfz-Druckkraftstoffsysteme
Installation	Erfordert eine Vakuumpumpe, den Rollenstößel mit der Nut ausrichten
Anzugsdrehmoment (Befestigungsbolzen)	20 N.m
Anzugsdrehmoment (Hochdruckschlauchschellen)	5 N.m
Schutzklasse	III
Sicherheitsvorkehrungen	Schutzbrille, geeignete Kleidung, belüfteter Arbeitsplatz, Feuerlöscher der Klasse B oder C, nicht rauchen
Verboten	Nicht in Schiffs- oder Luftfahrtanwendungen verwenden; das Magnetventil nicht unter Spannung öffnen
Wartung	Nach der Installation auf Lecks prüfen; den Rollenstößel mit sauberem Motoröl befeuchten
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Techniksupport für Teile; das Magnetventil nicht zerlegen
Allgemeine Informationen	Hergestellt von Shanghaimuxinmuyeyouxiangongsi, importiert von SIHAO PTY LTD (Australien) und Sanven Technology (USA)
Europäische Richtlinie	Unterliegt der Richtlinie 2012/19/EU (WEEE) – getrennte Sammlung

Häufig gestellte Fragen - HP121 Vevor

Wie hoch ist die Versorgungsspannung der Vevor HP121 Pumpe?

Die Pumpe arbeitet mit 12 V Gleichstrom und einem maximalen Strom von 0,8 A.

Wie installiere ich die HP121 Pumpe richtig?

Befeuchten Sie den Rollenstößel mit Motoröl, richten Sie ihn mit der Nut der Vakuumpumpe aus, drehen Sie die Kurbelwelle bis zum unteren Totpunkt, setzen Sie die Pumpe ein, ziehen Sie die Schraube mit 20 N.m an, dann schließen Sie die Schläuche an und ziehen Sie die Schellen mit 5 N.m an.

Kann ich diese Pumpe für Wasser oder andere Flüssigkeiten verwenden?

Nein, diese Pumpe ist ausschließlich für Druckkraftstoffsysteme ausgelegt. Verwenden Sie sie nicht für Wasser, Öl oder andere nicht kompatible Flüssigkeiten.

Was tun bei einem Leck nach der Installation?

Starten Sie den Motor, um auf Lecks zu prüfen. Wenn ein Leck festgestellt wird, überprüfen Sie die O-Ringe, die Festigkeit der Verbindungen und das Anzugsdrehmoment der Schellen. Konsultieren Sie das Handbuch für die Ausbauschritte.

Ist diese Pumpe für Schiffs- oder Luftfahrzeuge geeignet?

Nein, die Verwendung in Schiffs- oder Luftfahrtanwendungen ist verboten. Sie ist nur für Landfahrzeuge bestimmt.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie eine Schutzbrille, langärmelige Kleidung, Sicherheitsschuhe. Arbeiten Sie in einem belüfteten Raum, ohne offene Flammen, und halten Sie einen Feuerlöscher der Klasse B oder C bereit. Rauchen Sie nicht.

Wie wird die HP121 Pumpe gewartet?

Überprüfen Sie nach jeder Verwendung auf Dichtheit. Bevor Sie die Pumpe ausbauen, lassen Sie den Kraftstoffdruck des Hochdrucksystems ab. Ersetzen Sie den Kupferanschluss nach zwei Demontagen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Vevor-Techniksupport unter www.vevor.com/support, um Ersatzteile und Reparaturhinweise zu erhalten.

Welche Anzugsdrehmomente sind wichtig?

Der Befestigungsbolzen der Pumpe muss mit 20 N.m angezogen werden, und die Hochdruckschlauchschellen mit 5 N.m. Halten Sie diese Werte ein, um Lecks und Schäden zu vermeiden.

Ist die Pumpe mit allen Kraftstoffarten kompatibel?

Sie ist für Kfz-Kraftstoffe (Benzin, Diesel) ausgelegt, jedoch nicht für aggressive Zusätze oder nicht spezifizierte alternative Kraftstoffe. Überprüfen Sie das Handbuch für detaillierte Kompatibilitäten.

BEDIENUNGSANLEITUNG HP121 Vevor

Technischer Support und E-Garantie-Zertifikat

KRAFTSTOFFPUMPENANLEITUNG

MODELL: HP128, HP121, HP156

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCH HOCH

DRUCKKRAFTSTOFFPUMPEN

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Produkt entspricht der Schutzklasse III.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

SICHERHEITSINFORMATIONEN

1. Reparaturverfahren, Werkzeuge und Teile für die Wartung von Kraftfahrzeugen sowie die Erfahrung der Person, die die Arbeit ausführt, machen es unmöglich, alle Arten und Bedingungen zu beschreiben, unter denen Kraftfahrzeuge gewartet werden oder werden können, oder Warnhinweise zu möglicherweise auftretenden Gefahren zu geben.
2. Beim Umgang mit giftigen oder entflammbaren Materialien müssen die üblichen und anerkannten Sicherheitsvorkehrungen und -ausrüstungen verwendet werden. Schutzbrillen, andere Schutzausrüstungen und geeignete Kleidung (langärmeliges Hemd, Hose und Sicherheitsschuhe) sind erforderlich.
3. Stellen Sie sicher, dass Ihr Arbeitsbereich gut belüftet ist und keiner Hitze, Elektrizität oder offenen Flammen ausgesetzt ist. Rauchen verboten! Wischen Sie verschüttete Flüssigkeiten sofort auf und halten Sie einen Feuerlöscher der Klasse B oder C griffbereit. Informationen zu erforderlichen Spezialwerkzeugen finden Sie in den entsprechenden Reparaturhandbüchern.
4. Nicht für den Einsatz in Schiffs- oder Flugzeuganwendungen geeignet.

		HP121	HP156HP128Modell
Eingang	Gleichstrom 12 V
Strom (max.)	0,8 A

ANWEISUNGEN

Installationsschritte für die Hochdruck-Kraftstoffpumpe

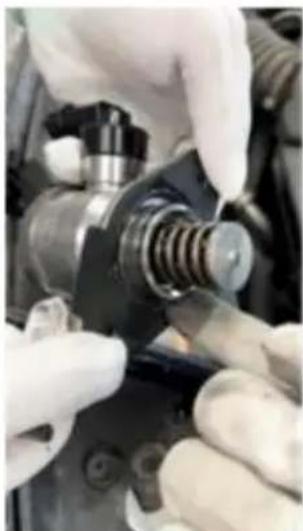

1. O-Ring der Hochdruckpumpe erkennen und den Rollenstößel mit sauberem Motoröl leicht benetzen und in die Vakuumpumpe einsetzen. Achten Sie darauf, dass die Aussparung des Rollenstößels mit der Nut an der Vakuumpumpe übereinstimmt.
2. Drehen Sie die Kurbelwelle, bis der Rollenstößel am tiefsten Punkt ist. Setzen Sie die Hochdruckpumpe in die Vakuumpumpe ein.
3. Ziehen Sie die Befestigungsschraube von Hand über Kreuz fest und ziehen Sie die Befestigungsschraube mit dem angegebenen Drehmoment von 20 Nm über Kreuz fest. Setzen Sie den Kraftstoffschlauch wieder ein und befestigen Sie ihn mit Federklammern. Schließen Sie den
   Kraftstoffdruckregler an. 4. Lassen Sie Motoröl in den Kugelkopf des Hochdruckschlauchs eindringen und installieren Sie den Hochdruckschlauch. Ziehen Sie die Kontermutter des Kraftstoffverteilers, die in der Zeichnung durch den Pfeil gekennzeichnet ist, mit einem Schraubenschlüssel
   fest. 5. Befestigen Sie den Hochdruckrohranschluss mit einem Schraubenschlüssel und ziehen Sie die stromführende Verbindungsmutter des Hochdruckschlauchs mit einem weiteren Schraubenschlüssel fest.
4. Installieren Sie Hochdruck-Rohrklemmen und ziehen Sie die Klemmen mit einem Drehmoment von 5 Nm fest. (Sie können diesen Schritt bei Modellen ohne Hochdruck-Rohrklemmen überspringen.)
5. Starten Sie den Motor nach der Installation, um zu beobachten, ob an den einzelnen Schnittstellen Öl austritt.

Schritt 1

Schlagen Sie nicht auf den Stecker, greifen Sie nicht und ziehen Sie nicht den Federteil, da dies zu irreparablen Schäden führt	Magnetventil nicht öffnen, Gleichstrom nicht einschalten
Magnetventil nicht öffnen, Gleichstrom nicht einschalten	Ersetzen Sie den Kupferverbinder nach der Installation und zweimal entferntunion nut High pressure pipe connector
Lassen Sie den Kraftstoffdruck des Hochdrucksystems ab, bevor Sie das Hochdrucköl entfernenPumpe	Das Drehmoment zur Montage der Klemmschrauben für die Hochdruckleitung beträgt 5Nm
fuel hose	Stick tappet vacuum pump
Ziehen Sie die Schrauben mit einem Drehmoment von	20Nm an. Beim Einbau von Rollenstößeln Stellen Sie sicher, dass keine Fremdkörper in die Vakuumpumpe

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
