HP121 - Pompa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna wysokociśnieniowa pompa paliwowa
Marka	Vevor
Model	HP121
Zasilanie	12 V DC
Maksymalny prąd	0,8 A
Przeznaczenie	Samochodowe układy paliwowe pod ciśnieniem
Instalacja	Wymaga pompy próżniowej, wyrównać popychacz rolkowy z rowkiem
Moment dokręcania (śruba mocująca)	20 N·m
Moment dokręcania (zaciski przewodu wysokociśnieniowego)	5 N·m
Klasa ochronności	III
Środki ostrożności	Nosić okulary, odpowiednią odzież, wentylowane miejsce pracy, gaśnicę klasy B lub C, nie palić
Zakazy	Nie używać w zastosowaniach morskich ani lotniczych; nie otwierać elektrozaworu pod napięciem
Konserwacja	Sprawdzić szczelność po instalacji; zwilżyć popychacz rolkowy czystym olejem silnikowym
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną Vevor w sprawie części; nie demontować elektrozaworu
Informacje ogólne	Wyprodukowane przez Shanghaimuxinmuyeyouxiangongsi, importowane przez SIHAO PTY LTD (Australia) i Sanven Technology (Stany Zjednoczone)
Dyrektywa europejska	Podlega dyrektywie 2012/19/UE (WEEE) – selektywna zbiórka

Często zadawane pytania - HP121 Vevor

Jakie jest napięcie zasilania pompy Vevor HP121?

Pompa działa przy 12 V DC z maksymalnym prądem 0,8 A.

Jak prawidłowo zainstalować pompę HP121?

Zwilżyć popychacz rolkowy olejem silnikowym, wyrównać go z rowkiem pompy próżniowej, obrócić wał korbowy do dolnego położenia, włożyć pompę, dokręcić śrubę z momentem 20 N·m, następnie podłączyć przewody i dokręcić zaciski z momentem 5 N·m.

Czy mogę używać tej pompy do wody lub innych cieczy?

Nie, ta pompa jest przeznaczona wyłącznie do układów paliwowych pod ciśnieniem. Nie używać do wody, oleju ani innych niekompatybilnych cieczy.

Co zrobić w przypadku wycieku po instalacji?

Uruchom silnik, aby obserwować wycieki. W przypadku wykrycia wycieku, sprawdź uszczelki O-ring, dokręcenie połączeń oraz moment dokręcenia zacisków. Zapoznaj się z instrukcją w celu demontażu.

Czy ta pompa nadaje się do pojazdów morskich lub lotniczych?

Nie, użycie w zastosowaniach morskich lub lotniczych jest zabronione. Jest przeznaczona do pojazdów lądowych.

Jakie środki ostrożności należy podjąć?

Noś okulary ochronne, odzież z długimi rękawami, obuwie ochronne. Pracuj w wentylowanym pomieszczeniu, bez otwartego ognia, i miej pod ręką gaśnicę klasy B lub C. Nie pal.

Jak konserwować pompę HP121?

Po każdym użyciu sprawdź, czy nie ma wycieków. Przed wyjęciem pompy zwolnij ciśnienie paliwa w układzie wysokiego ciśnienia. Wymieniaj miedziany łącznik po dwóch demontażach.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z pomocą techniczną Vevor na www.vevor.com/support, aby uzyskać części zamienne i porady dotyczące napraw.

Jakie są ważne momenty dokręcania?

Śruba mocująca pompę musi być dokręcona z momentem 20 N·m, a zaciski przewodu wysokociśnieniowego z momentem 5 N·m. Przestrzegaj tych wartości, aby uniknąć wycieków i uszkodzeń.

Czy pompa jest kompatybilna ze wszystkimi rodzajami paliwa?

Jest przeznaczona do paliw samochodowych (benzyna, olej napędowy), ale nie do agresywnych dodatków ani nieokreślonych paliw alternatywnych. Sprawdź instrukcję w celu uzyskania szczegółowych informacji o kompatybilności.

INSTRUKCJA OBSŁUGI HP121 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ELEKTRYCZNE WYSOKIE CIŚNIENIE

INSTRUKCJA POMP PALIWA

MODEL: HP128, HP121, HP156

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNY WYSOKI

POMPY PALIWA CIŚNIENIOWEGO

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Symbol Opis	symbolu
	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Produkt ten posiada klasę ochrony III.
	Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Procedury naprawcze, narzędzia i części zamienne do obsługi pojazdów mechanicznych oraz doświadczenie osoby wykonującej prace uniemożliwiają opisanie wszystkich sposobów i warunków, w jakich pojazdy mechaniczne są lub mogą być serwisowane, a także udzielenie ostrzeżeń dotyczących zagrożeń, jakie mogą z tego wynikać.
2. Podczas pracy z materiałami toksycznymi lub łatwopalnymi należy stosować standardowe i akceptowane środki ostrożności i sprzęt. Wymagane są okulary ochronne, inne środki ochrony i odpowiednia odzież (koszula z długim rękawem, spodnie i obuwie ochronne).
3. Upewnij się, że miejsce pracy jest dobrze wentylowane i nie jest narażone na działanie ciepła, prądu lub otwartego ognia. Palenie jest zabronione! Natychmiast wyczyść wycieki i niej pod ręką gaśnicę klasy B lub C. Zapoznaj się z odpowiednimi instrukcjami napraw, aby uzyskać informacje o wymaganych specjalnych narzędziach.
4. Nie nadaje się do stosowania w zastosowaniach morskich i lotniczych.

	HP128Model	HP121	HP156
Wejście	Prąd stały 12 V
Prąd (maks.)	0,8 A

INSTRUKCJE

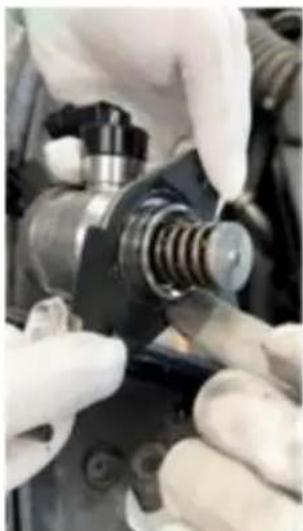

Krok instalacji pompy paliwa wysokociśnieniowego 1. Wykryj

pierścień uszczelniający pompy wysokociśnieniowej i użyj czystego oleju silnikowego, lekko zwilżając wkładkę popychacza rolkowego w pompie próżniowej. Zwróć uwagę na wyrównanie wgłębienia popychacza rolkowego z rowkiem na pompie próżniowej.

1. Obróć wał korbowy, aż popychacz rolkowy znajdzie się w najniższym punkcie. Włóż pompę wysokociśnieniową do pompy próżniowej.
2. Dokręć śrubę mocującą ręcznie i dokręć śrubę mocującą z określonym momentem obrotowym 20 Nm. Ponownie włóż przewód paliwowy i zamocuj go za pomocą zacisków sprężynowych. Podłącz regulator ciśnienia paliwa. 4. Użyj oleju silnikowego, aby nasączyć

głowicę kulową przewodu wysokociśnieniowego i zamontuj przewód wysokociśnieniowy.

Dokręć nakrętkę zabezpieczającą rozdzielacza paliwa wskazaną strzałką na rysunku za pomocą klucza. 5. Zamocuj złącze przewodu wysokociśnieniowego za pomocą

klucza i dokręć nakrętkę złącza roboczego przewodu wysokociśnieniowego innym kluczem.

1. Zamontuj zaciski rurowe wysokiego ciśnienia i dokręć je momentem obrotowym 5 Nm (w przypadku modeli bez zacisków rurowych wysokiego ciśnienia ten krok można pominąć).
2. Po zakończeniu montażu uruchom silnik, aby sprawdzić, czy na każdym interfejsie występuje wyciek oleju.

Krok 1

Nie uderzaj w wtyczkę, nie chwytaj i nie rozciągaj części sprężynowej, ponieważ spowoduje to nieodwracalne uszkodzenia	Nie otwierać zaworu elektromagnetycznego, nie włączać prądu stałego
Nie otwierać zaworu elektromagnetycznego, nie włączać prądu stałego	Po zamontowaniu należy wymienić złącze miedziane i usunięto dwa razyunion nut High pressure pipe connector
Przed usunięciem oleju wysokociśnieniowego należy uwolnić ciśnienie paliwa z układu wysokiego ciśnienia.pompa	Moment dokręcania śrub zaciskowych przewodu wysokociśnieniowego wynosi 5 Nm
fuel hose	Stick tappet vacuum pump
Dokręcić śruby momentem 20 N.m. Podczas montażu popychaczy rolkowychupewnij się, że żadne zanieczyszczenia nie dostaną się do środkapompa próżniowa

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji
