MANUALE UTENTE HP121 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

ELETTRICO ALTO

POMPE DI CARBURANTE A PRESSIONE

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo Simbolo Descrizione
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo prodotto è di classe di protezione III.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali n possono essere smaltiti con i normali rifiuti domestici, ma devono esser portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

INFORMAZIONI SULLA SICUREZZA

1. Le procedure di riparazione, gli strumenti e i pezzi di ricambio per la manutenzione dei veicoli a motore, nonché l'esperienza della persona che esegue il lavoro, rendono impossibil descrivere tutti i modi o le condizioni in cui i veicoli a motore vengono o possono essere riparati, o fornire dichiarazioni cautelative sui pericoli che possono derivarne.
2. Quando si maneggiano materiali tossici o infiammabili, devono essere utilizzate le precauzioni e le attrezzature di sicurezza standard e accettate. Sono richiesti occhiali di sicurezza, altre protezioni e indumenti appropriati (maglietta a maniche lunghe, pantaloni e scarpe antinfortunistiche).
3. Assicurati che la tua area di lavoro sia ben ventilata e non esposta a calore, elettricità o fiamme libere. Vietato fumare! Pulisci immediatamente le fuoriuscite e tieni a portata di mano un estintore di Classe B o C. Consulta i manuali di riparazione appropriati per gli utensili speciali richiesti.
4. Non adatto all'uso in applicazioni marine o aeronautiche.

Modello	HP128	HP121	HP156
Ingresso	DC12V
Corrente (Max)	0,8A

ISTRUZIONI

Fase di installazione della pompa del carburante ad alta

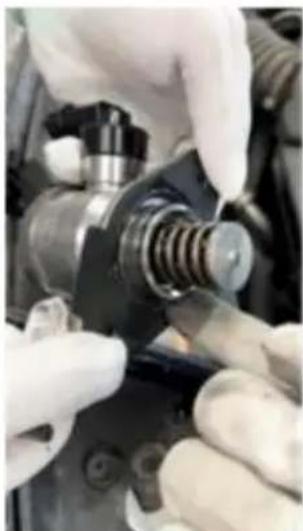

pressione 1. Rilevare l'O-ring della pompa ad alta pressione e utilizzare olio motore pulito

bagnando leggermente l'inserto del rullo di spinta nella pompa del vuoto. Prestare attenzione ad allineare la cavità del rullo di spinta con la scanalatura sulla pompa del vuoto.

1. Ruotare l'albero motore finché il rullo di spinta non si trova nel punto più basso. Inserire la pompa ad alta pressione nella pompa per vuoto.
2. Serrare a mano il bullone di fissaggio in modo incrociato e serrare a croce il bullone di fissaggio con la coppia specificata di 20 Nm. Inserire nuovamente il tubo del carburante e fissarlo con morsetti a molla Collegare il regolatore di pressione del carburante 4. Utilizzare olio

motore per infiltrare la testa sferica del tubo ad alta pressione e installare il tubo ad alta pressione

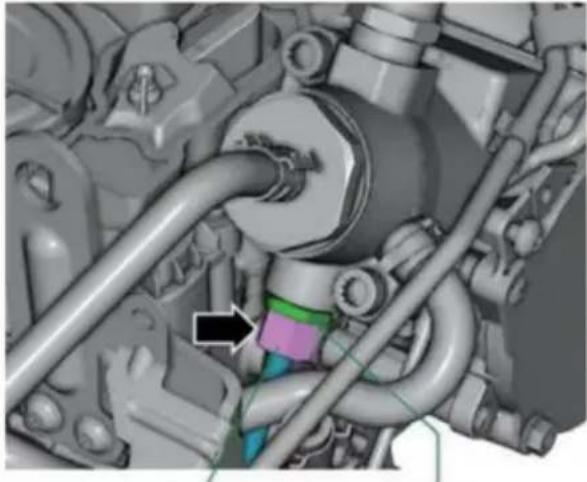

Serrare il controdado del distributore del carburante indicato dalla freccia nel disegno con una chiave 5. Fissare il connettore del tubo ad alta pressione con una chiave

e serrare il dado del giunto vivo del tubo ad alta pressione con un'altra chiave.

1. Installare le fascette stringitubo ad alta pressione e utilizzare una coppia di 5 Nm per serrarle (è possibile saltare questo passaggio per i modelli senza fascette stringitubo ad alta pressione).
2. Dopo l'installazione, avviare il motore per verificare se vi sono perdite di olio su ciascuna interfaccia.

Passo 1

Non colpire la spina, non afferrare o allungare la parte a molla, ciò causerà danni irreparabili	Non aprire l'elettrovalvola, non accendere la corrente continua
Non aprire l'elettrovalvola, non accendere la corrente continua	Sostituire il connettore in rame dopo averlo installato e rimosso due volte
	union nut High pressure pipe connector
Rilasciare la pressione del carburante del sistema ad alta pressione prima di rimuovere l'olio ad alta pressione pompa	La coppia per installare i bulloni di serraggio per il tubo ad alta pressione è d 5 N.m
fuel hose	Stick tappet vacuum pump
Serrare i bulloni con una coppia di 20 Nm.	Quando si installano i rulli di registro, assicurarsi che nessun detrito entri nell' pompa a vuoto
