Producttype	Elektrische hogedruk brandstofpomp
Merk	Vevor
Model	HP121
Voeding	12 V DC
Maximaal stroomverbruik	0,8 A
Beoogd gebruik	Autobrandstofsysteem onder druk
Installatie	Vereist een vacuümpomp, rolstoter uitlijnen met de groef
Aanhaalmoment (bevestigingsbout)	20 N.m
Aanhaalmoment (hogedrukslangklemmen)	5 N.m
Beschermingsklasse	III
Veiligheidsmaatregelen	Draag een veiligheidsbril, geschikte kleding, werk in een geventileerde ruimte, blusapparaat klasse B of C, niet roken
Verboden	Niet gebruiken in maritieme of luchtvaarttoepassingen; magneetventiel niet openen onder spanning
Onderhoud	Controleer na installatie op lekkages; bevochtig de rolstoter met schone motorolie
Reserveonderdelen en repareerbaarheid	Neem contact op met Vevor technische ondersteuning voor onderdelen; magneetventiel niet demonteren
Algemene informatie	Geproduceerd door Shanghaimuxinmuyeyouxiangongsi, geïmporteerd door SIHAO PTY LTD (Australië) en Sanven Technology (Verenigde Staten)
Europese richtlijn	Onderworpen aan richtlijn 2012/19/EU (AEEA) – gescheiden inzameling

Veelgestelde vragen - HP121 Vevor

Wat is de voedingsspanning van de Vevor HP121-pomp?

De pomp werkt op 12 V DC met een maximale stroom van 0,8 A.

Hoe installeer ik de HP121-pomp correct?

Bevochtig de rolstoter met motorolie, lijn deze uit met de groef van de vacuümpomp, draai de krukas naar het onderste dode punt, plaats de pomp, draai de bout vast met 20 Nm, sluit vervolgens de slangen aan en draai de klemmen vast met 5 Nm.

Kan ik deze pomp gebruiken voor water of andere vloeistoffen?

Nee, deze pomp is uitsluitend ontworpen voor brandstofsystemen onder druk. Gebruik het niet voor water, olie of andere niet-compatibele vloeistoffen.

Wat te doen bij lekkage na installatie?

Start de motor om lekkages te controleren. Als er lekkage wordt gedetecteerd, controleer dan de O-ringen, het aandraaimoment van de aansluitingen en de klemmen. Raadpleeg de handleiding voor de demontagestappen.

Is deze pomp geschikt voor maritieme of luchtvaartvoertuigen?

Nee, gebruik in maritieme of luchtvaarttoepassingen is verboden. De pomp is uitsluitend bestemd voor landvoertuigen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, kleding met lange mouwen, veiligheidsschoenen. Werk in een geventileerde ruimte, zonder open vuur, en houd een blusapparaat klasse B of C bij de hand. Niet roken.

Hoe onderhoud ik de HP121-pomp?

Controleer na elk gebruik op lekkages. Voordat u de pomp verwijdert, verlaagt u de brandstofdruk van het hogedruksysteem. Vervang de koperen connector na twee demontages.

Waar kan ik reserveonderdelen vinden?

Neem contact op met Vevor technische ondersteuning via www.vevor.com/support voor reserveonderdelen en reparatieadvies.

Wat zijn de belangrijke aanhaalmomenten?

De bevestigingsbout van de pomp moet worden aangedraaid met 20 Nm, en de hogedrukslangklemmen met 5 Nm. Houd deze waarden aan om lekkages en schade te voorkomen.

Is de pomp compatibel met alle soorten brandstof?

Hij is ontworpen voor autobrandstoffen (benzine, diesel) maar niet voor agressieve additieven of niet-gespecificeerde alternatieve brandstoffen. Raadpleeg de handleiding voor gedetailleerde compatibiliteiten.

GEBRUIKSAANWIJZING HP121 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCH HOOG

DRUK BRANDSTOFPOMPEN

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Symbool Symbol Beschrijving
	Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit product heeft beschermingsklasse III.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

VEILIGHEIDSINFORMATIE

1. Reparatieprocedures, gereedschappen en onderdelen voor het onderhouden van motorvoertuigen, en de ervaring van de persoon die het werk uitvoert, maken het onmogelijk om alle manieren en omstandigheden te beschrijven waaronder motorvoertuigen worden of kunnen worden onderhouden, of om waarschuwende verklaringen te geven met betrekking tot de gevaren die zich kunnen voordoen.
2. Standaard en geaccepteerde veiligheidsmaatregelen en -uitrusting moeten worden gebruikt bij het hanteren van giftige of ontvlambare materialen. Veiligheidsbrillen, andere bescherming en geschikte kleding (shirt met lange mouwen, broek en veiligheidsschoenen) zijn vereist.
3. Zorg ervoor dat uw werkruimte goed geventileerd is en niet wordt blootgesteld aan hitte, elektriciteit of open vuur. Niet roken! Ruim gemorste vloeistoffen onmiddellijk op en zorg dat een brandblusser van klasse B of C binnen handbereik is. Raadpleeg de juiste reparatiehandleidingen voor eventueel vereist speciaal gereedschap.
4. Niet geschikt voor gebruik in de scheepvaart of in vliegtuigen.

	HP128Model	HP121	HP156
Invoer	DC12V
Stroom (Max)	0,8A

INSTRUCTIES

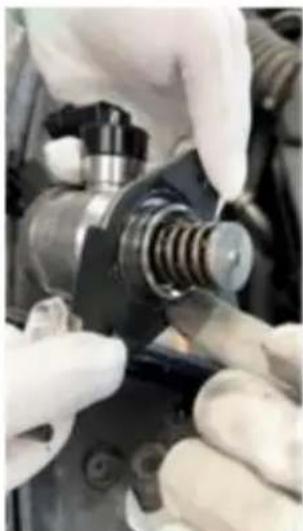

Installatiestap van hogedrukbrandstofpomp 1.

Detecteer de O-ring van de hogedrukpomp en gebruik schone motorolie om de rolstoter lichtjes nat te maken in de vacuümpomp. Let op dat de uitsparing va de rolstoter uitgelijnd is met de groef op de vacuümpomp.

1. Draai de krukas totdat de rolstoter op het laagste punt staat. Plaats de hogedrukpomp in de vacuümpomp.
2. Draai de bevestigingsbout met de hand kruislings vast en draai de bevestigingsbout kruislings vast met het voorgeschreven koppel van 20 Nm. Plaats de brandstofslang opnieuw en zet deze vast met veerklemmen. Sluit de brandstofdrukregelaar aan. 4.

Gebruik motorolie om de kogelkop van de hogedrukslang te infiltreren en monteer de hogedrukslang. Draai de borgmoer van de brandstofverdeler, aangegeven door de pijl in de tekening, vast met een sleutel. 5. Bevestig de

hogedrukleidingaansluiting met een sleutel en draai de moer van de live joint van de hogedrukbuis vast met een andere sleutel.

1. Installeer de hogedrukbuisklemmen en gebruik een koppel van 5 N.m om de klemmen vast te draaien. (U kunt deze stap overslaan bij modellen zonder hogedrukbuisklemmen
2. Start de motor na de installatie om te controleren of er olielekkage is bij elke interface.

Stap 1

Sla niet op de stekker, pak het veergedeelte niet vast en rek het niet uit, want dat kan onherstelbare schade veroorzaken.	Open het magneetventiel niet, schakel de gelijkstroom niet in
Open het magneetventiel niet, schakel de gelijkstroom niet in	Plaats de koperen connector terug nadat deze is geïnstalleerd en twee keer verwijderdunion nut High pressure pipe connector
Laat de brandstofdruk van het hogedruksysteellos voordat u de hogedrukolie verwijdertpomp	Het aanhaalmoment voor het monteren vande klembouten voor de hogedrukleiding bedraagt5 N.m
fuel hose	Stick tappet vacuum pump
Draai de bouten vast met een koppel van 20	Nm. Bij het monteren van rolstoters,zorg ervoor dat er geen vuil in devacuümpomp

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.
