Type de produit	Poteau de garde-corps à câble
Marque	Vevor
Modèle	HR-010
Matériau	Acier inoxydable (haute résistance à la rouille et à la corrosion)
Utilisation principale	Installation sur colonne de fonctions filaires et d'accessoires décoratifs
Applications	Balcons, terrasses, escaliers, intérieur et extérieur (sauf zones côtières)
Options d'installation	Sol en béton ou en bois, avec main courante horizontale ou inclinée
Contenu de l'emballage	Poteau et attaches de montage (vis, ancrages, supports) – câble, kit garde-corps et main courante non inclus
Modèles compatibles	HR-001 à HR-023 (23 modèles)
Diamètre de perçage recommandé	∅ 12 mm pour ancrage au sol, ∅ 5,5–5,6 mm pour fixations de main courante
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse ; éviter les produits abrasifs ou corrosifs
Précautions de sécurité	Lire et comprendre le manuel avant utilisation ; garder les petites pièces hors de portée des enfants ; porter un équipement de protection lors de l'installation
Assistance et garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Information sur les pièces	Pièces de rechange disponibles via Vevor ; se référer au schéma d'assemblage du manuel

FOIRE AUX QUESTIONS - HR-010 Vevor

Comment installer le poteau sur un sol en béton ?

Marquez les points de perçage, utilisez un marteau perforateur pour faire un trou de ∅ 12 mm, puis martelez la vis d'ancrage dans le trou. Serrez la vis et fermez le couvercle.

Puis-je utiliser ce poteau pour un garde-corps incliné ?

Oui, le support peut être ajusté en angle pour s'adapter à une main courante inclinée. Suivez les étapes pour montage avec main courante (dégradé) dans le manuel.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un marteau perforateur, d'une perceuse avec forets ∅ 12 mm et ∅ 5,5–5,6 mm, d'un tournevis ou clé pour serrer les vis, et éventuellement d'outils de serrage pour pré-fixer la main courante.

Le câble métallique est-il inclus ?

Non, le produit comprend uniquement le poteau et ses attaches de montage. Le câble, le kit de garde-corps et la main courante doivent être achetés séparément.

Quelle est la hauteur du poteau HR-010 ?

La hauteur exacte n'est pas spécifiée dans le manuel. Les poteaux de cette gamme sont généralement disponibles en plusieurs hauteurs ; veuillez vérifier la fiche technique du modèle précis ou contacter le support Vevor.

Ce poteau est-il adapté à une utilisation extérieure ?

Oui, il est fait d'acier inoxydable résistant à la rouille et à la corrosion pour une utilisation intérieure et extérieure. Cependant, il n'est pas recommandé pour les projets en zone côtière en raison de l'air salin.

Comment fixer la main courante au poteau ?

Pour une main courante horizontale, fixez d'abord le support au poteau, marquez et percez des trous de ∅ 5,5–5,6 mm sous la main courante, puis utilisez les vis autotaraudeuses fournies pour fixer la main courante au support.

Y a-t-il une garantie ?

Oui, Vevor fournit un certificat de garantie électronique accessible sur www.vevor.com/support. Consultez le site pour les détails de la garantie.

Puis-je peindre le poteau ?

Il n'est pas recommandé de peindre le poteau, car cela pourrait affecter son apparence et sa résistance à la corrosion. L'acier inoxydable est conçu pour être utilisé sans peinture.

Comment nettoyer le poteau ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs ou contenant du chlore. Rincez à l'eau claire et séchez pour éviter les taches d'eau.

MODE D'EMPLOI HR-010 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

POTEAU DE GARDE-CORPS À CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

< Image uniquement pour référence > _

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à de biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
2. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne laissez pas les enfants jouer.
4. Pour plus d'informations concernant les pièces répertoriées dans le pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation sur colonne de fonctions filaires et d'accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir d'les matériaux en acier inoxydable, qui présentent une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts pour fournir des produits de qu'un service professionnel, et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation technique.

Remarque : ce produit comprend uniquement la colonne et ses attach d'installation, à l'exclusion du câble métallique, du kit de garde-corps e la main courante.

Pour sol en béton ou en bois

Étape 1. Marquez le points de perçage au	Étape 2.utilisez un marteau perforateur	Étape 3. Martelez vis d'ancrage dans
emplacements d'installation appropriés.	pour faire un trou d ∅ 12 aux points marqués.	trou percé.
Étape 4. Serrez les	Étape 5. Fermez le couvercle et termine fixer le poteau.

Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.

Montage avec main courante (horizontale)

Étape 1 : support fixe

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du suppon percez des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

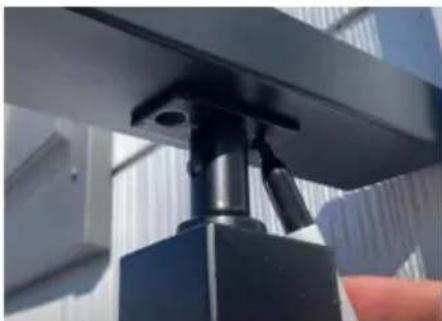

Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.

Il convient également à l'installation de mains courantes et de support arc.

Monter avec main courante (dégradé)

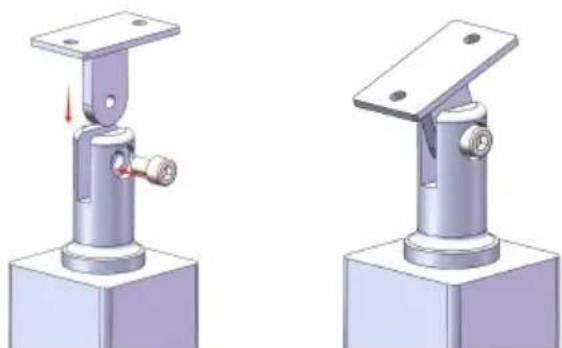

Étape 1 : support fixe

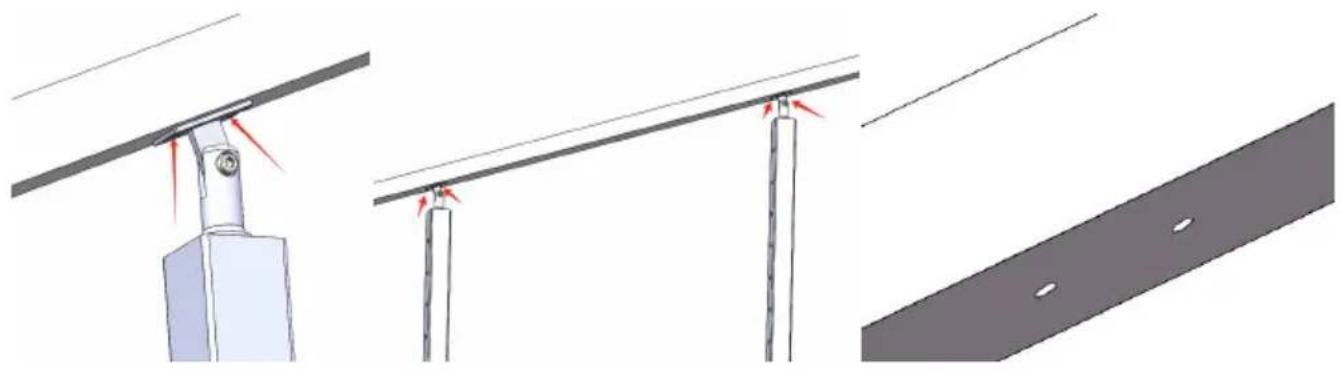

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissent être marqués et positionnés en même temps.

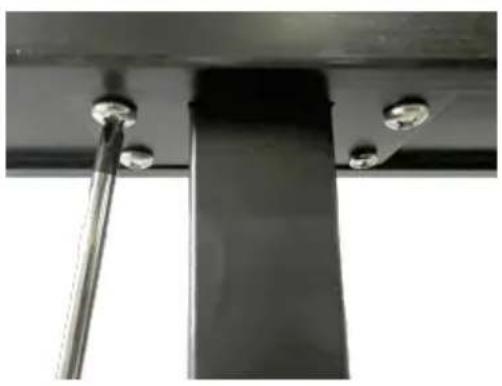

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraufournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .

Il convient également à l'installa de mains courantes et de supp en arc.	Pour le modèle HR-017

Installer avec un câble métallique et des raccords

Pour manchon de protection de roue de niveau

Pour tendeur de goujon montage horizontal et angle

Pour tendeur de tendeur et borne fixe
