Productsoort	Kabelrailpaal
Merk	Vevor
Model	HR-010
Materiaal	Roestvrij staal (hoge weerstand tegen roest en corrosie)
Hoofdgebruik	Installatie op een kolom voor draadfuncties en decoratieve accessoires
Toepassingen	Balkons, terrassen, trappen, binnen en buiten (behalve kustgebieden)
Installatieopties	Betonnen of houten vloer, met horizontale of hellende handrail
Inhoud van de verpakking	Paal en montagebevestigingen (schroeven, ankers, steunen) – kabel, relingset en handrail niet inbegrepen
Compatibele modellen	HR-001 tot HR-023 (23 modellen)
Aanbevolen boordiameter	∅ 12 mm voor vloerverankering, ∅ 5,5–5,6 mm voor handrailbevestigingen
Onderhoud en reiniging	Reinigen met een zachte doek en zeepwater; vermijd schurende of corrosieve producten
Veiligheidsvoorschriften	Lees en begrijp de handleiding voor gebruik; houd kleine onderdelen buiten bereik van kinderen; draag beschermende uitrusting tijdens installatie
Ondersteuning en garantie	Elektronisch garantiebewijs beschikbaar op www.vevor.com/support
Onderdeleninformatie	Reserveonderdelen verkrijgbaar via Vevor; raadpleeg het montageschema in de handleiding

Veelgestelde vragen - HR-010 Vevor

Hoe installeer ik de paal op een betonnen vloer?

Markeer de boorpunten, gebruik een boormachine met hamerfunctie om een gat van ∅ 12 mm te boren, sla vervolgens de anker Schroef in het gat. Draai de schroef vast en sluit het deksel.

Kan ik deze paal gebruiken voor een hellende reling?

Ja, de steun kan in hoek worden versteld om zich aan te passen aan een hellende handrail. Volg de stappen voor montage met handrail (hellend) in de handleiding.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine met hamerfunctie, een boor met boren ∅ 12 mm en ∅ 5,5–5,6 mm, een schroevendraaier of sleutel om schroeven vast te draaien, en eventueel span gereedschap om de handrail voor te bevestigen.

Is de metalen kabel inbegrepen?

Nee, het product bevat alleen de paal en zijn montagebevestigingen. De kabel, de relingset en de handrail moeten apart worden aangeschaft.

Wat is de hoogte van de paal HR-010?

De exacte hoogte staat niet in de handleiding. Palen in deze serie zijn meestal in meerdere hoogtes verkrijgbaar; controleer de technische gegevens van het specifieke model of neem contact op met Vevor ondersteuning.

Is deze paal geschikt voor gebruik buitenshuis?

Ja, hij is gemaakt van roestvrij staal bestand tegen roest en corrosie voor gebruik binnen en buiten. Het wordt echter niet aanbevolen voor projecten in kustgebieden vanwege de zoute lucht.

Hoe bevestig ik de handrail aan de paal?

Voor een horizontale handrail bevestigt u eerst de steun aan de paal, markeert en boort u gaten van ∅ 5,5–5,6 mm onder de handrail, gebruikt u vervolgens de meegeleverde zelftappende schroeven om de handrail aan de steun te bevestigen.

Is er een garantie?

Ja, Vevor verstrekt een elektronisch garantiebewijs toegankelijk via www.vevor.com/support. Raadpleeg de site voor garantiedetails.

Kan ik de paal schilderen?

Het wordt niet aanbevolen om de paal te schilderen, omdat dit het uiterlijk en de corrosiebestendigheid kan aantasten. Het roestvrij staal is ontworpen om zonder verf te worden gebruikt.

Hoe maak ik de paal schoon?

Reinig met een zachte doek en zeepwater. Vermijd schurende reinigingsmiddelen of chloorhoudende middelen. Spoel af met schoon water en droog om watervlekken te voorkomen.

GEBRUIKSAANWIJZING HR-010 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

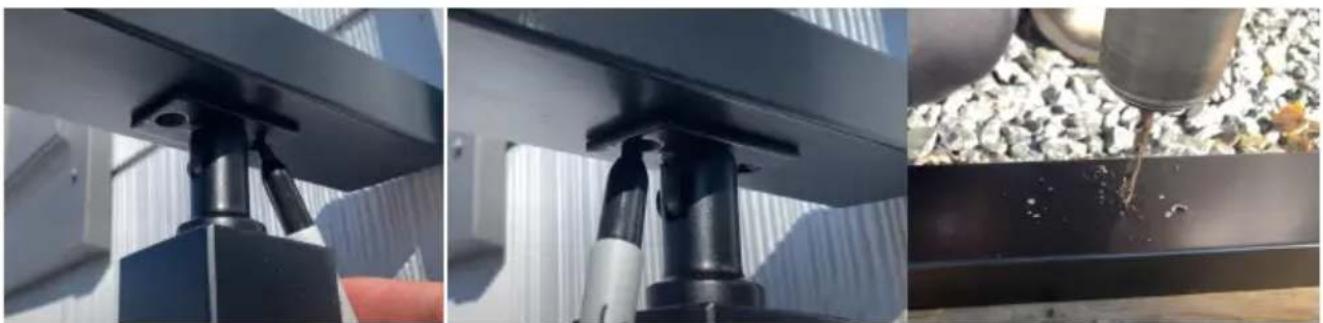

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

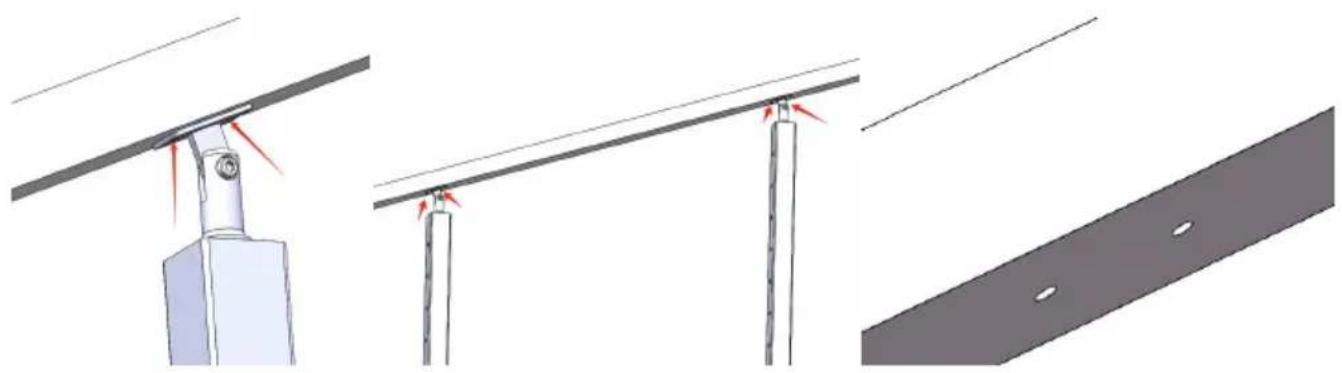

Monteer met leuning (gradiënt)

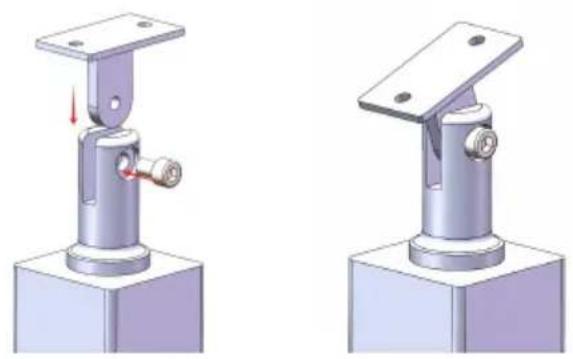

Stap 1: Vaste beugel

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
