Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-010
Material	Rostfritt stål (hög motståndskraft mot rost och korrosion)
Huvudanvändning	Installation på stolpe för kabelfunktioner och dekorativa tillbehör
Användningsområden	Balkonger, terrasser, trappor, inomhus och utomhus (utom kustområden)
Installationsalternativ	Betong- eller trägolv, med horisontellt eller lutande ledstång
Förpackningens innehåll	Stolpe och monteringsfästen (skruvar, ankare, fästen) – kabel, räckessats och ledstång ingår inte
Kompatibla modeller	HR-001 till HR-023 (23 modeller)
Rekommenderat borrdiameter	∅ 12 mm för markankare, ∅ 5,5–5,6 mm för ledstångsfästen
Underhåll och rengöring	Rengör med en mjuk trasa och såpvatten; undvik slipande eller frätande medel
Säkerhetsföreskrifter	Läs och förstå manualen före användning; förvara smådelar utom räckhåll för barn; bär skyddsutrustning vid installation
Support och garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Information om reservdelar	Reservdelar finns via Vevor; se monteringsschemat i manualen

Vanliga frågor - HR-010 Vevor

Hur installerar man stolpen på betonggolv ?

Markera borrpunkterna, använd en slagborrmaskin för att göra ett hål på ∅ 12 mm, slå sedan in ankarskruven i hålet. Dra åt skruven och stäng locket.

Kan jag använda denna stolpe för ett lutande räcke ?

Ja, fästet kan vinklas för att passa ett lutande ledstång. Följ stegen för montering med ledstång (lutande) i manualen.

Vilka verktyg behövs för installationen ?

Du behöver en slagborrmaskin, en borrmaskin med borr ∅ 12 mm och ∅ 5,5–5,6 mm, en skruvmejsel eller nyckel för att dra åt skruvar, och eventuellt spännverktyg för att förfixera ledstången.

Ingår vajern ?

Nej, produkten innehåller endast stolpen och dess monteringsfästen. Vajer, räckessats och ledstång måste köpas separat.

Vilken höjd har stolpen HR-010 ?

Exakt höjd anges inte i manualen. Stolpar i denna serie finns vanligtvis i flera höjder; kontrollera databladet för den specifika modellen eller kontakta Vevors support.

Är denna stolpe lämplig för utomhusbruk ?

Ja, den är gjord av rostfritt stål som är motståndskraftigt mot rost och korrosion för inomhus- och utomhusbruk. Den rekommenderas dock inte för projekt i kustområden på grund av saltluften.

Hur fäster man ledstången i stolpen ?

För horisontellt ledstång, fäst först fästet i stolpen, markera och borra hål på ∅ 5,5–5,6 mm under ledstången, använd sedan medföljande självborrande skruvar för att fästa ledstången i fästet.

Finns det garanti ?

Ja, Vevor tillhandahåller ett elektroniskt garantibevis som nås på www.vevor.com/support. Besök webbplatsen för garantidetaljer.

Kan jag måla stolpen ?

Det rekommenderas inte att måla stolpen, eftersom det kan påverka dess utseende och korrosionsbeständighet. Rostfritt stål är avsett att användas utan färg.

Hur rengör man stolpen ?

Rengör med en mjuk trasa och såpvatten. Undvik slipande eller klorhaltiga rengöringsmedel. Skölj med rent vatten och torka för att undvika vattenfläckar.

BRUKSANVISNING HR-010 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

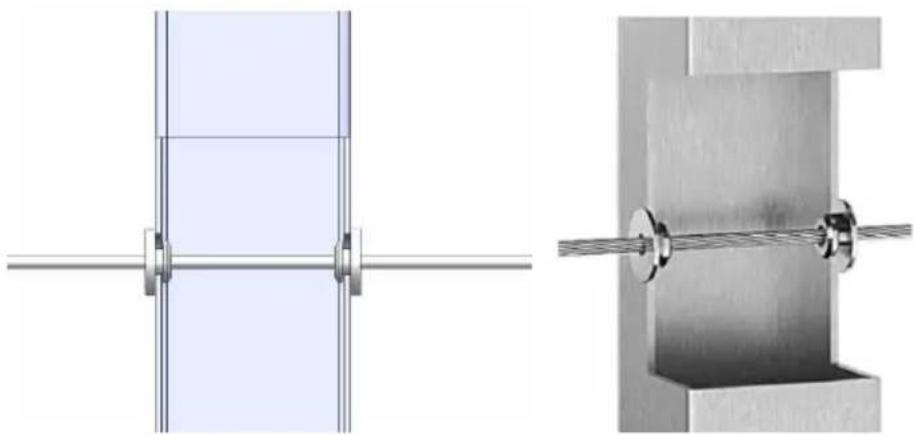

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
