Produkttyp	Seilgeländerpfosten
Marke	Vevor
Modell	HR-010
Material	Edelstahl (hohe Rost- und Korrosionsbeständigkeit)
Hauptverwendung	Montage auf Pfosten für Drahtfunktionen und dekoratives Zubehör
Anwendungen	Balkone, Terrassen, Treppen, Innen- und Außenbereiche (außer Küstengebiete)
Installationsoptionen	Beton- oder Holzboden, mit horizontalem oder geneigtem Handlauf
Packungsinhalt	Pfosten und Montagezubehör (Schrauben, Verankerungen, Halterungen) – Kabel, Geländerset und Handlauf nicht im Lieferumfang enthalten
Kompatible Modelle	HR-001 bis HR-023 (23 Modelle)
Empfohlener Bohrerdurchmesser	∅ 12 mm für Bodenverankerung, ∅ 5,5–5,6 mm für Handlaufbefestigungen
Wartung und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen; abrasive oder korrosive Reinigungsmittel vermeiden
Sicherheitshinweise	Vor Gebrauch die Anleitung lesen und verstehen; Kleinteile von Kindern fernhalten; bei der Installation Schutzausrüstung tragen
Support und Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Teileinformationen	Ersatzteile über Vevor erhältlich; siehe Montagezeichnung in der Anleitung

Häufig gestellte Fragen - HR-010 Vevor

Wie installiere ich den Pfosten auf einem Betonboden?

Markieren Sie die Bohrpunkte, verwenden Sie einen Schlagbohrer, um ein Loch mit ∅ 12 mm zu bohren, hämmern Sie dann die Ankerschraube in das Loch. Ziehen Sie die Schraube fest und schließen Sie die Abdeckung.

Kann ich diesen Pfosten für ein geneigtes Geländer verwenden?

Ja, die Halterung kann im Winkel verstellt werden, um einen geneigten Handlauf anzupassen. Befolgen Sie die Schritte für die Montage mit Handlauf (abfallend) in der Anleitung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schlagbohrer, eine Bohrmaschine mit Bohrern ∅ 12 mm und ∅ 5,5–5,6 mm, einen Schraubendreher oder Schlüssel zum Festziehen der Schrauben, und möglicherweise Spannwerkzeuge zur Vormontage des Handlaufs.

Ist das Metallkabel im Lieferumfang enthalten?

Nein, das Produkt enthält nur den Pfosten und das Montagezubehör. Das Kabel, das Geländerset und der Handlauf müssen separat erworben werden.

Wie hoch ist der Pfosten HR-010?

Die genaue Höhe ist in der Anleitung nicht angegeben. Pfosten dieser Serie sind in der Regel in mehreren Höhen erhältlich; überprüfen Sie das Datenblatt des genauen Modells oder kontaktieren Sie den Vevor-Support.

Ist dieser Pfosten für den Außenbereich geeignet?

Ja, er besteht aus Edelstahl mit hoher Rost- und Korrosionsbeständigkeit für den Innen- und Außenbereich. Allerdings wird er nicht für Projekte in Küstengebieten aufgrund der salzhaltigen Luft empfohlen.

Wie befestige ich den Handlauf am Pfosten?

Für einen horizontalen Handlauf befestigen Sie zuerst die Halterung am Pfosten, markieren und bohren Sie Löcher mit ∅ 5,5–5,6 mm unter dem Handlauf, verwenden Sie dann die mitgelieferten selbstschneidenden Schrauben, um den Handlauf an der Halterung zu befestigen.

Gibt es eine Garantie?

Ja, Vevor stellt eine elektronische Garantieurkunde zur Verfügung, die unter www.vevor.com/support abrufbar ist. Besuchen Sie die Website für Garantiedetails.

Kann ich den Pfosten streichen?

Es wird nicht empfohlen, den Pfosten zu streichen, da dies sein Aussehen und die Korrosionsbeständigkeit beeinträchtigen könnte. Der Edelstahl ist für den Gebrauch ohne Farbe ausgelegt.

Wie reinige ich den Pfosten?

Reinigen Sie mit einem weichen Tuch und Seifenwasser. Vermeiden Sie abrasive oder chlorhaltige Reiniger. Mit klarem Wasser abspülen und trocknen, um Wasserflecken zu vermeiden.

BEDIENUNGSANLEITUNG HR-010 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

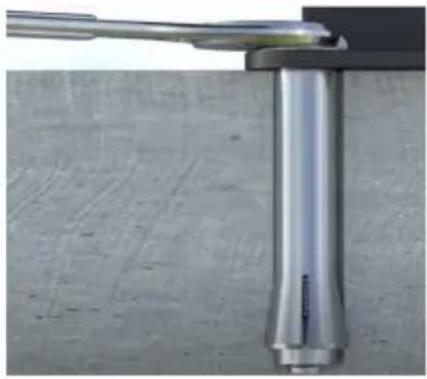

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsc

Montage mit Handlauf (Gefälle)

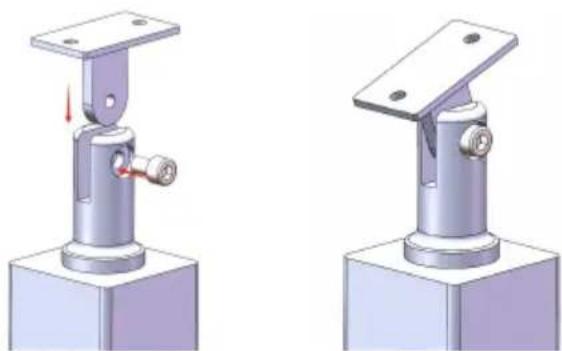

Schritt 1: Feste Halterung

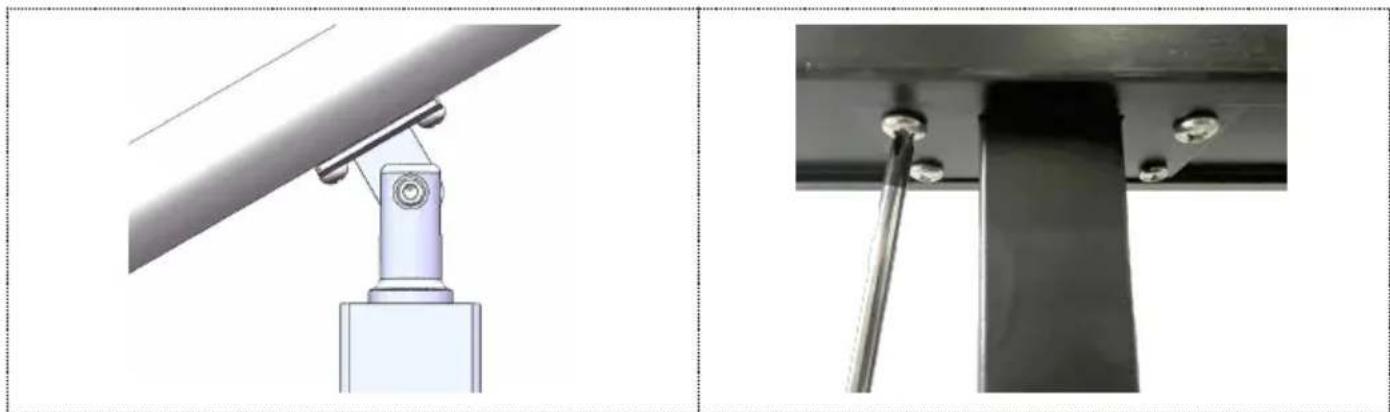

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

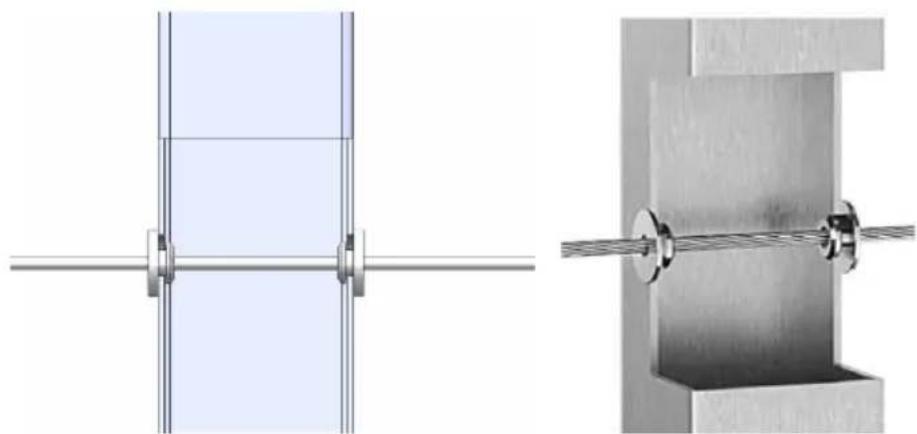

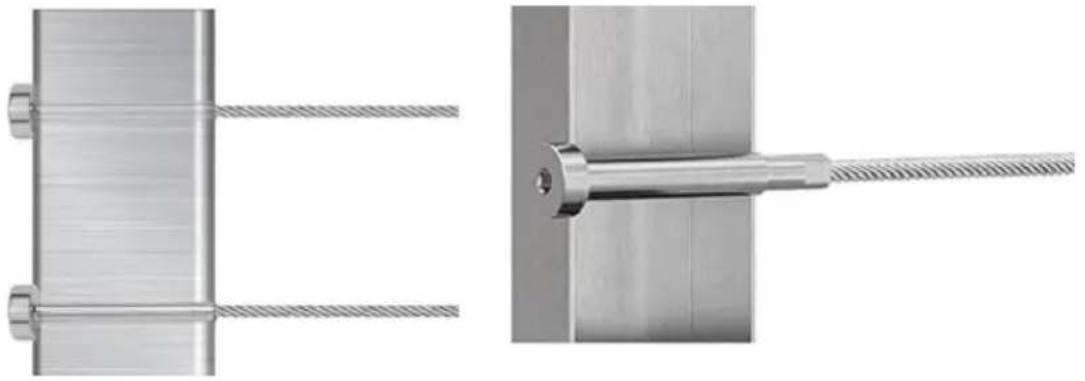

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
