Tipo de producto	Poste de barandilla de cable
Marca	Vevor
Modelo	HR-010
Material	Acero inoxidable (alta resistencia a la oxidación y corrosión)
Uso principal	Instalación sobre columna de funciones de cables y accesorios decorativos
Aplicaciones	Balcones, terrazas, escaleras, interior y exterior (excepto zonas costeras)
Opciones de instalación	Suelo de hormigón o madera, con pasamanos horizontal o inclinado
Contenido del paquete	Poste y fijaciones de montaje (tornillos, anclajes, soportes) – cable, kit de barandilla y pasamanos no incluidos
Modelos compatibles	HR-001 a HR-023 (23 modelos)
Diámetro de perforación recomendado	∅ 12 mm para anclaje al suelo, ∅ 5,5–5,6 mm para fijaciones de pasamanos
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa; evitar productos abrasivos o corrosivos
Precauciones de seguridad	Leer y comprender el manual antes de usar; mantener las piezas pequeñas fuera del alcance de los niños; usar equipo de protección durante la instalación
Asistencia y garantía	Certificado de garantía electrónico disponible en www.vevor.com/support
Información sobre piezas	Piezas de repuesto disponibles a través de Vevor; consultar el diagrama de montaje del manual

Preguntas frecuentes - HR-010 Vevor

¿Cómo instalar el poste en un suelo de hormigón?

Marque los puntos de perforación, use un martillo perforador para hacer un agujero de ∅ 12 mm, luego martille el tornillo de anclaje en el agujero. Apriete el tornillo y cierre la tapa.

¿Puedo usar este poste para una barandilla inclinada?

Sí, el soporte se puede ajustar en ángulo para adaptarse a un pasamanos inclinado. Siga los pasos para montaje con pasamanos (degradado) en el manual.

¿Qué herramientas se necesitan para la instalación?

Necesitará un martillo perforador, un taladro con brocas de ∅ 12 mm y ∅ 5,5–5,6 mm, un destornillador o llave para apretar tornillos, y posiblemente herramientas de sujeción para prefijar el pasamanos.

¿Está incluido el cable metálico?

No, el producto incluye únicamente el poste y sus fijaciones de montaje. El cable, el kit de barandilla y el pasamanos deben comprarse por separado.

¿Cuál es la altura del poste HR-010?

La altura exacta no se especifica en el manual. Los postes de esta gama suelen estar disponibles en varias alturas; consulte la ficha técnica del modelo preciso o contacte al soporte de Vevor.

¿Este poste es adecuado para uso exterior?

Sí, está hecho de acero inoxidable resistente a la oxidación y corrosión para uso interior y exterior. Sin embargo, no se recomienda para proyectos en zona costera debido al aire salino.

¿Cómo fijar el pasamanos al poste?

Para un pasamanos horizontal, primero fije el soporte al poste, marque y perfore agujeros de ∅ 5,5–5,6 mm debajo del pasamanos, luego use los tornillos autorroscantes suministrados para fijar el pasamanos al soporte.

¿Hay garantía?

Sí, Vevor proporciona un certificado de garantía electrónico accesible en www.vevor.com/support. Consulte el sitio para conocer los detalles de la garantía.

¿Puedo pintar el poste?

No se recomienda pintar el poste, ya que podría afectar su apariencia y resistencia a la corrosión. El acero inoxidable está diseñado para usarse sin pintura.

¿Cómo limpiar el poste?

Limpie con un paño suave y agua jabonosa. Evite limpiadores abrasivos o que contengan cloro. Enjuague con agua limpia y seque para evitar manchas de agua.

MANUAL DE USUARIO HR-010 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

POSTE DE BARANDILLA DE CABLE

MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Imagen sólo como referencia > _

CONSIDERACIONES IMPORTANTES

ADVERTENCIA : Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

1. La advertencia indica que se deben tomar las medidas adecuadas evitar el peligro potencial de lesiones personales.
2. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
3. Mantenga las piezas de repuesto pequeñas fuera del alcance de l niños, no es un juguete, no permita que los niños jueguen.
4. Para obtener información adicional sobre las piezas enumeradas e siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

GUARDA ESTAS INSTRUCCIONES

CARACTERÍSTICAS PRINCIPALES

Este producto se utiliza principalmente para la instalación en columnas funciones de alambre y accesorios decorativos.

El poste de barandilla de cable de VEVOR está hecho completamente materiales de acero inoxidable, lo que tiene una gran resistencia al de la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que recomienda para proyectos costeros.

Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.

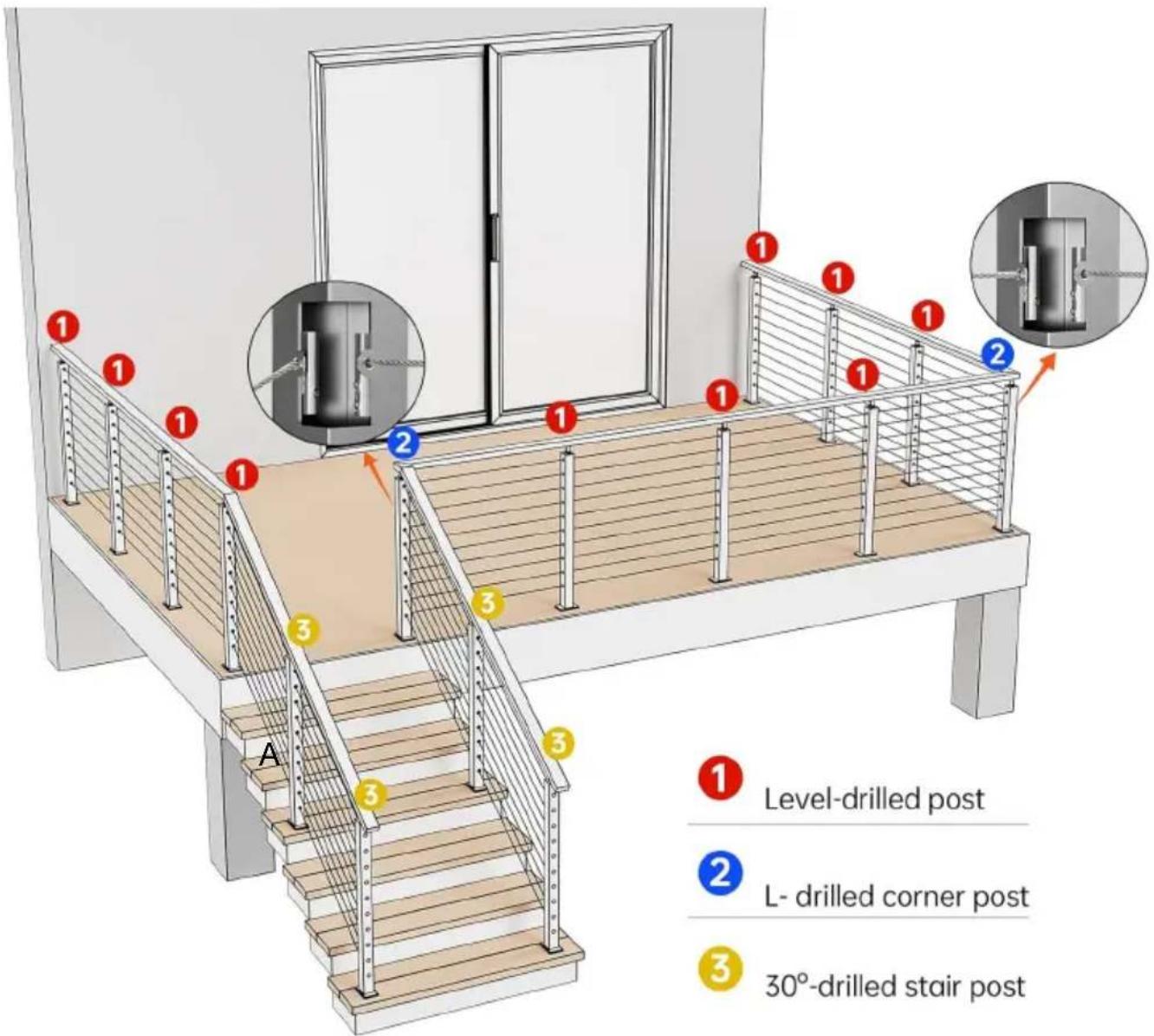

INSTRUCCIONES DE INSTALACIÓN

Indicación de instalación y publicación aplicable

Aplicable a todos los escenarios de instalación de ingeniería.

Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable

pasamanos.

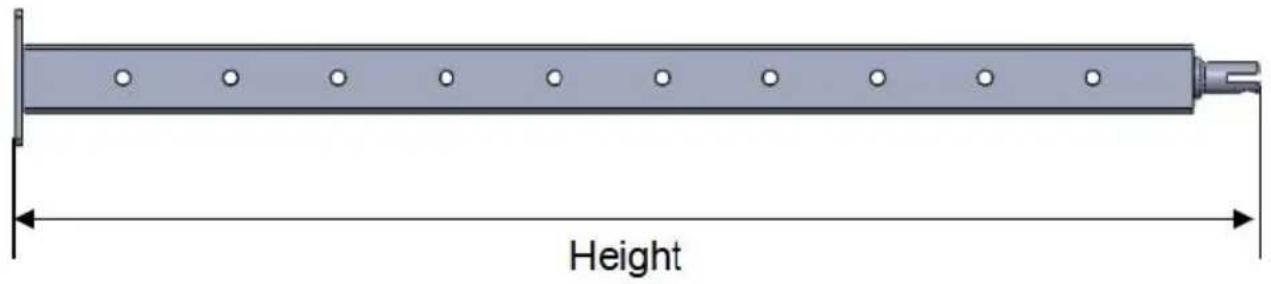

INFORMACIÓN DEL PRODUCTO

Modelo	perforado	Altura (mm)	Número perforado	Diámetro del agujero (mm)	Paso de agujeros (mm)	Tamaño de sección (mm)	Color	Incluye (piezas)
HR-001	nivel	1067	12	10,5	80	50*50	Negro	4
HR-002	nivel	914	10	10,5	80	50*50	Negro	4
HR-003	nivel	1067	12	8	80	30*50	Negro	4
HR-004	nivel	914	10	8	80	30*50	Negro	4
HR-005	30°	1067	12	10,5×15	80	50*50	Plata	1
HR-006	30°	1067	12	10,5×15	80	50*50	Negro	1
HR-007	I	1067	12	10,5	80	50*50	Negro	1
HR-008	No	914	/	/	/	50*50	Negro	1
HR-009	nivel	914	10	10,5	80	50*50	Negro	1
HR-010	30°	914	10	10,5×15	80	50*50	Negro	1
HR-011	I	914	10	10,5	80	50*50	Negro	1
HR-012	nivel	914	10	10,5	80	50*50	Plata	1
HR-013	30°	1067	12	8×13	80	30*50	Negro	1
HR-014	I	1067	12	8	80	30*50	Negro	1
HR-015	30°	914	10	8×13	80	30*50	Negroo	1
HR-016	I	914	10	8	80	30*50	Negro	1
HR-017	No	914	/	/	/	38*38	Negro	1
HR-018	nivel	1067	12	8	80	30*50	Negro	1
HR-019	No	1067	/	/	/	50*50	Negro	1
HR-020	nivel	914	10	8	80	30*50	Negro	1
HR-021	nivel	1067	12	10,5	80	50*50	Negro	1
HR-022	nivel	914	10	8	80	3 0*50	Plata	1
HR-023	nivel	1067	12	10,5	80	50*50	Plata	1

PAQUETE INCLUIR

No	Componentes	Imagen	CANTIDAD
			Modelo de ajuste
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	correo		4	1	4	1	/
			/	/	/	/	1
2	Tapa cuadrada		4	1	/	/	/
3	Tapa rectangular		/	/	4	1	/
4	perno de anclaje		dieciséis	4	dieciséis	4	4
5	Soporte curvo		4	1	4	1	/
6	soporte horizontal		4	1	4	1	/
7	llave hexagonal		4	1	4	1	1
8	Llave de boca		4	1	4	1	1
9	Tornillo de rosca		8	2	8	2	4
10	Cubierta plástica		/	/	/	/	1

INSTALACIÓN

Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones o instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto

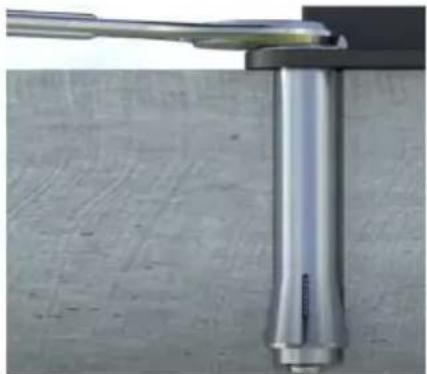

Paso 3. Martilla e tornillo de anclaje e el orificio perforado

adecuadas.	marcados.
Paso 4. Apriete los tornillos.	Paso 5. Cierra la tapa y termina de fij poste.

Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

Montaje con pasamanos (horizontal)

Paso 1: soporte fijo

Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soport taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el

pasamanos al soporte.

También es adecuado para la instalación de pasamanos y soportes e arco.

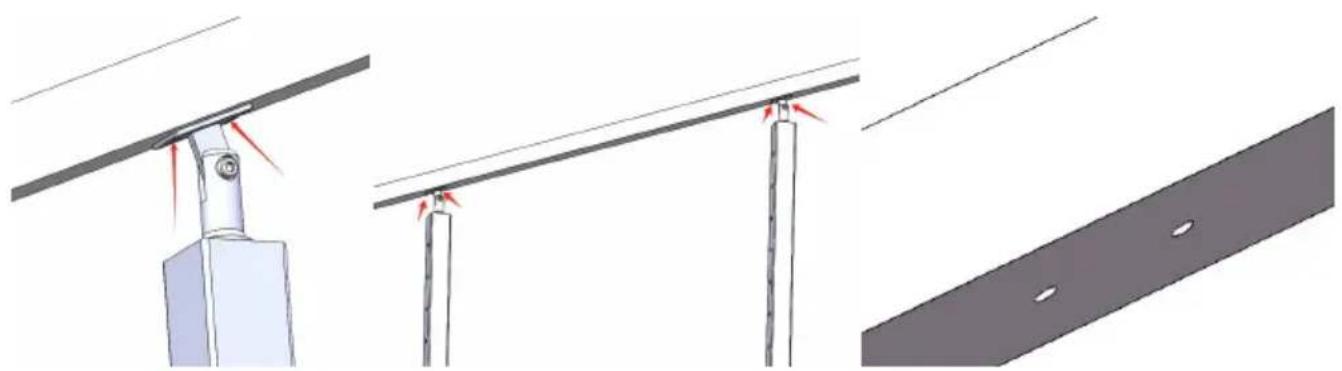

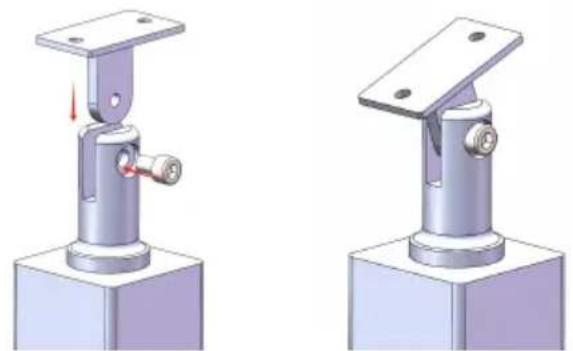

Montaje con pasamanos (gradiente)

Paso 1: soporte fijo

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y I marque la posición debajo de los orificios del pasamano y del soport perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Nota: El pasamanos y el soporte se pueden fijar previamente cor ayuda de herramientas de sujeción, de modo que se puedan mar colocar múltiples puntos de instalación del soporte al mismo tiem

Paso 3: Retire el soporte del poste y luego use los tornillos autorros del accesorio para fijar el soporte al pasamano.

a fijar el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.	Para el modelo HR-017

Instalar con cable metálico y accesorios.

Para funda protectora de rueda nivelada

Para montaje horizontal y ángulo del tensor de pernos

Para tensor tensor y terminal fijo
