Type de produit	Pompe à carburant haute pression
Marque	Vevor
Modèle	HP156
Tension d'alimentation	12 V CC
Courant maximal	0,8 A
Classe de protection	III
Normes	Directive européenne 2012/19/CE (DEEE)
Fonctions principales	Alimentation en carburant haute pression pour moteurs
Couple de serrage boulon de fixation	20 N.m
Couple de serrage colliers tuyau haute pression	5 N.m
Entretien et nettoyage	Nettoyer immédiatement les déversements ; utiliser un extincteur classe B ou C à proximité
Sécurité	Lunettes de sécurité, vêtements à manches longues, pantalon, chaussures de sécurité ; ne pas fumer ; espace de travail aéré, sans chaleur ni flammes
Pièces détachées et réparabilité	Joint torique, colliers à ressort, connecteurs en cuivre ; réparation par professionnel uniquement
Informations générales	Assistance technique : www.vevor.com/support ; fabricant : Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - HP156 Vevor

Quelle est la tension d'alimentation de la pompe HP156 ?

La pompe HP156 fonctionne en 12 V CC avec un courant maximal de 0,8 A.

Cette pompe est-elle compatible avec le diesel ?

Oui, cette pompe à carburant haute pression est conçue pour le carburant diesel et autres carburants compatibles avec les systèmes haute pression.

Comment installer la pompe HP156 ?

Suivez les étapes : humidifiez le poussoir à galet avec de l'huile moteur, alignez-le avec la rainure, insérez la pompe, serrez le boulon à 20 N.m, connectez les tuyaux et serrez les colliers à 5 N.m. Vérifiez l'absence de fuites après démarrage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé dynamométrique (20 N.m et 5 N.m), d'une clé standard, d'huile moteur propre, et de colliers à ressort.

Comment purger l'air du système après installation ?

Après installation, démarrez le moteur et observez les fuites. Si nécessaire, purgez l'air en desserrant légèrement un raccord haute pression jusqu'à ce que du carburant s'écoule, puis resserrez.

Quelles sont les précautions de sécurité à prendre ?

Portez des lunettes de sécurité, des vêtements à manches longues, un pantalon et des chaussures de sécurité. Travaillez dans un endroit bien aéré, sans flammes ni étincelles. Ayez un extincteur de classe B ou C à portée de main.

Cette pompe peut-elle être utilisée sur un véhicule essence ?

Non, cette pompe est conçue pour carburant diesel haute pression. Ne l'utilisez pas avec de l'essence, car cela pourrait endommager la pompe et créer des risques d'incendie.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com pour le modèle HP156 de Vevor. Vous pouvez également contacter le support technique via www.vevor.com/support.

Comment entretenir la pompe HP156 ?

Nettoyez immédiatement tout déversement de carburant. Vérifiez régulièrement l'état des joints toriques et des colliers. Remplacez les pièces usées uniquement par des pièces d'origine.

Que faire en cas de fuite de carburant ?

Arrêtez immédiatement le moteur. Relâchez la pression du système avant toute intervention. Vérifiez les raccords et serrez si nécessaire. Remplacez les joints ou colliers endommagés. Consultez un professionnel si la fuite persiste.

MODE D'EMPLOI HP156 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

ÉLECTRIQUE HAUTE PRESSION

INSTRUCTIONS POUR LES POMPES À CARBURANT

MODÈLE : HP128, HP121, HP156

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉLECTRIQUE HAUTE TENSION

POMPES À CARBURANT SOUS PRESSION

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Symbole Description du symbole
	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Ce produit est de classe de protection III.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

INFORMATIONS DE SÉCURITÉ

1. Les procédures de réparation, les outils et les pièces nécessaires à l'entretien des véhicules automobiles, ainsi que l'expérience de la personne effectuant le travail, rendent impossible la description de toutes les manières ou conditions dans lesquelles les véhicules automobiles sont ou peuvent être entretenus, ou la fourniture de mises en garde concernant les dangers qui peuvent en résulter.
2. Des précautions et équipements de sécurité standards et reconnus doivent être utilisés lors de la manipulation de matières toxiques ou inflammables. Des lunettes de sécurité, d'autres protections et des vêtements appropriés (chemise à manches longues, pantalon et chaussures de sécurité) sont obligatoires.
3. Assurez-vous que votre espace de travail est bien aéré et non exposé à la chaleur, à l'électricité ou aux flammes nues. Ne fumez pas ! Nettoyez immédiatement les déversements et ayez un extincteur de classe B ou C à portée de main. Consultez les manuels de réparation appropriés pour connaître les outils spéciaux requis.
4. Ne pas utiliser dans des applications marines ou aéronautiques.

	HP128Modèle	HP121	HP156
Saisir	12 V CC
Courant (max)	0,8 A

INSTRUCTIONS

Étape d'installation de la pompe à carburant haute pression 1.

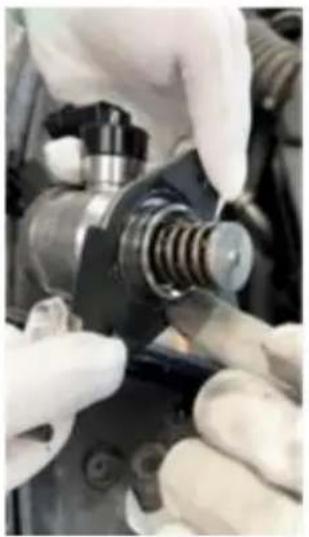

Détectez le joint torique de la pompe haute pression et utilisez de l'huile moteur propre pour humidifier légèrement le poussoir à galet dans la pompe à vide. Veillez à aligner le renfoncement du poussoir à galet avec la rainure de la pompe à vide.

1. Faites tourner le vilebrequin jusqu'à ce que le poussoir à galet soit à son point le plus bas. Insérez la pompe haute pression dans la pompe à vide.

2. Serrez le boulon de fixation à la main en croix et serrez le boulon de fixation en croix a le couple spécifié de 20 N.m. Insérez à nouveau le tuyau de carburant et fixez-le avec des colliers à ressort Connectez le régulateur de pression de

carburant 4. Utilisez de l'huile moteur pour infiltrer la rotule du tuyau haute pression et installez le tuyau haute pression Serrez le contre-écrou du distributeur de carburant indiqué par la flèche sur le dessin avec une clé 5. Fixez le

connecteur du tuyau haute pression avec une clé et serrez l'écrou à joint sous tension du tube haute pression avec une autre clé.

1. Installez les colliers de serrage pour tuyaux haute pression et utilisez un couple de 5 N.m pour serrer les colliers (vous pouvez ignorer cette étape pour les modèles sans colliers de serrage pour tuyaux haute pression).

2. Démarrez le moteur après l'installation pour observer s'il y a une fuite d'huile sur chaque interface.

Étape 1

Ne pas frapper la prise, ne pas saisir ou étirer la partie ressort, ce qui causerait des dommages irréparables	N'ouvrez pas l'électrovanne, n'allumez pas le courant continu
N'ouvrez pas l'électrovanne, n'allumez pas le courant continu	Remplacez le connecteur en cuivre après son installation et enlevé deux foisunion nut High pressure pipe connector
Relâchez la pression de carburant du système haute pression avant de retirer l'huile haute pressionpompe	Le couple de serrage pour l'installation des boulons de serrage du tuyau haute pression est de 5 N.m
fuel hose	Stick tappet vacuum pump
Serrez les boulons à un couple de 20 N.m Lors de	l'installation des poussoirs à rouleaux, assurez-vous qu'aucun débris ne pénètre dans pompe à vide
