BEDIENUNGSANLEITUNG HP156 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCH HOCH

DRUCKKRAFTSTOFFPUMPEN

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Produkt entspricht der Schutzklasse III.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

SICHERHEITSINFORMATIONEN

1. Reparaturverfahren, Werkzeuge und Teile für die Wartung von Kraftfahrzeugen sowie die Erfahrung der Person, die die Arbeit ausführt, machen es unmöglich, alle Arten und Bedingungen zu beschreiben, unter denen Kraftfahrzeuge gewartet werden oder werden können, oder Warnhinweise zu möglicherweise auftretenden Gefahren zu geben.
2. Beim Umgang mit giftigen oder entflammbaren Materialien müssen die üblichen und anerkannten Sicherheitsvorkehrungen und -ausrüstungen verwendet werden. Schutzbrillen, andere Schutzausrüstungen und geeignete Kleidung (langärmeliges Hemd, Hose und Sicherheitsschuhe) sind erforderlich.
3. Stellen Sie sicher, dass Ihr Arbeitsbereich gut belüftet ist und keiner Hitze, Elektrizität oder offenen Flammen ausgesetzt ist. Rauchen verboten! Wischen Sie verschüttete Flüssigkeiten sofort auf und halten Sie einen Feuerlöscher der Klasse B oder C griffbereit. Informationen zu erforderlichen Spezialwerkzeugen finden Sie in den entsprechenden Reparaturhandbüchern.
4. Nicht für den Einsatz in Schiffs- oder Flugzeuganwendungen geeignet.

		HP121	HP156HP128Modell
Eingang	Gleichstrom 12 V
Strom (max.)	0,8 A

ANWEISUNGEN

Installationsschritte für die Hochdruck-Kraftstoffpumpe

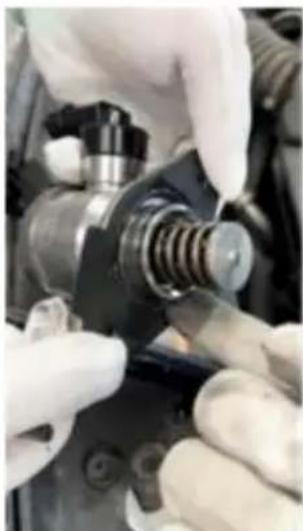

1. O-Ring der Hochdruckpumpe erkennen und den Rollenstößel mit sauberem Motoröl leicht benetzen und in die Vakuumpumpe einsetzen. Achten Sie darauf, dass die Aussparung des Rollenstößels mit der Nut an der Vakuumpumpe übereinstimmt.
2. Drehen Sie die Kurbelwelle, bis der Rollenstößel am tiefsten Punkt ist. Setzen Sie die Hochdruckpumpe in die Vakuumpumpe ein.

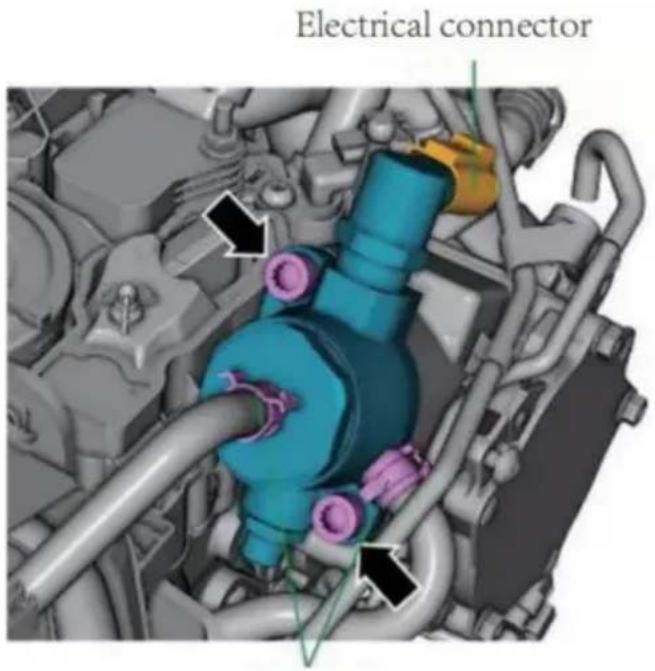

3. Ziehen Sie die Befestigungsschraube von Hand über Kreuz fest und ziehen Sie die Befestigungsschraube mit dem angegebenen Drehmoment von 20 Nm über Kreuz fest. Setzen Sie den Kraftstoffschlauch wieder ein und befestigen Sie ihn mit Federklammern. Schließen Sie den

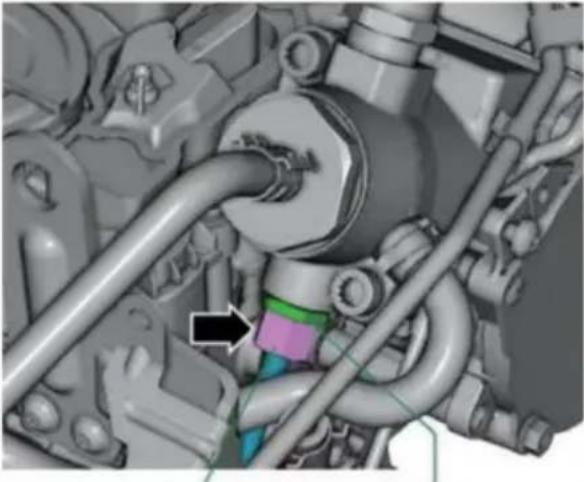

   Kraftstoffdruckregler an. 4. Lassen Sie Motoröl in den Kugelkopf des Hochdruckschlauchs eindringen und installieren Sie den Hochdruckschlauch. Ziehen Sie die Kontermutter des Kraftstoffverteilers, die in der Zeichnung durch den Pfeil gekennzeichnet ist, mit einem Schraubenschlüssel
   fest. 5. Befestigen Sie den Hochdruckrohranschluss mit einem Schraubenschlüssel und ziehen Sie die stromführende Verbindungsmutter des Hochdruckschlauchs mit einem weiteren Schraubenschlüssel fest.

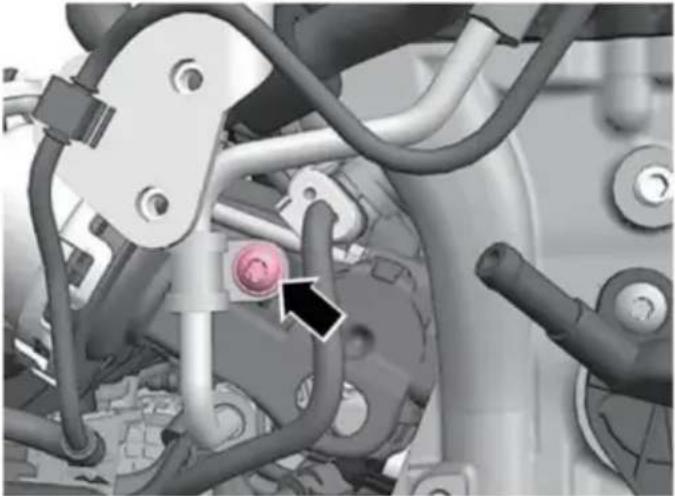

4. Installieren Sie Hochdruck-Rohrklemmen und ziehen Sie die Klemmen mit einem Drehmoment von 5 Nm fest. (Sie können diesen Schritt bei Modellen ohne Hochdruck-Rohrklemmen überspringen.)
5. Starten Sie den Motor nach der Installation, um zu beobachten, ob an den einzelnen Schnittstellen Öl austritt.

Schritt 1

Schlagen Sie nicht auf den Stecker, greifen Sie nicht und ziehen Sie nicht den Federteil, da dies zu irreparablen Schäden führt	Magnetventil nicht öffnen, Gleichstrom nicht einschalten
Magnetventil nicht öffnen, Gleichstrom nicht einschalten	Ersetzen Sie den Kupferverbinder nach der Installation und zweimal entferntunion nut High pressure pipe connector
Lassen Sie den Kraftstoffdruck des Hochdrucksystems ab, bevor Sie das Hochdrucköl entfernenPumpe	Das Drehmoment zur Montage der Klemmschrauben für die Hochdruckleitung beträgt 5Nm
fuel hose	Stick tappet vacuum pump
Ziehen Sie die Schrauben mit einem Drehmoment von	20Nm an. Beim Einbau von Rollenstößeln Stellen Sie sicher, dass keine Fremdkörper in die Vakuumpumpe

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

ELEKTRISCHE HOGE DRUK

INSTRUCTIES VOOR BRANDSTOFPOMPEN

MODEL: HP128, HP121, HP156
