Producttype	Hogedruk brandstofpomp
Merk	Vevor
Model	HP156
Voedingsspanning	12 V DC
Maximale stroom	0,8 A
Beschermingsklasse	III
Normen	Europese richtlijn 2012/19/EU (AEEA)
Belangrijkste functies	Hogedruk brandstoftoevoer voor motoren
Aanhaalmoment bevestigingsbout	20 N.m
Aanhaalmoment hogedruk slangkoppelingen	5 N.m
Onderhoud en reiniging	Morsingen onmiddellijk reinigen; gebruik een brandblusser klasse B of C in de buurt
Veiligheid	Veiligheidsbril, lange mouwen, broek, veiligheidsschoenen; niet roken; goed geventileerde werkruimte, zonder warmte of vlammen
Onderdelen en repareerbaarheid	O-ring, veerringen, koperen connectoren; reparatie alleen door een professional
Algemene informatie	Technische ondersteuning: www.vevor.com/support; fabrikant: Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Veelgestelde vragen - HP156 Vevor

Wat is de voedingsspanning van de HP156-pomp?

De HP156-pomp werkt op 12 V DC met een maximale stroom van 0,8 A.

Is deze pomp compatibel met diesel?

Ja, deze hogedruk brandstofpomp is ontworpen voor dieselbrandstof en andere brandstoffen die compatibel zijn met hogedruksystemen.

Hoe installeer ik de HP156-pomp?

Volg de stappen: bevochtig de rollendrukker met motorolie, lijn deze uit met de groef, plaats de pomp, draai de bout aan tot 20 N.m, sluit de slangen aan en draai de koppelingen aan tot 5 N.m. Controleer na het starten op lekkage.

Welk gereedschap is nodig voor de installatie?

U heeft een momentsleutel nodig (20 Nm en 5 Nm), een standaardsleutel, schone motorolie en veerringen.

Hoe ontlucht ik het systeem na installatie?

Start na installatie de motor en controleer op lekkage. Indien nodig ontlucht u de lucht door een hogedrukkoppeling iets los te draaien totdat er brandstof stroomt, en draai deze vervolgens weer vast.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, lange mouwen, een broek en veiligheidsschoenen. Werk in een goed geventileerde ruimte, zonder vlammen of vonken. Houd een brandblusser van klasse B of C binnen handbereik.

Kan deze pomp worden gebruikt op een benzinevoertuig?

Nee, deze pomp is ontworpen voor hogedruk dieselbrandstof. Gebruik deze niet met benzine, omdat dit de pomp kan beschadigen en brandgevaar kan opleveren.

Waar vind ik de volledige gebruikershandleiding?

De handleiding is gratis te downloaden op notice-facile.com voor het model HP156 van Vevor. U kunt ook contact opnemen met de technische ondersteuning via www.vevor.com/support.

Hoe onderhoud ik de HP156-pomp?

Reinig onmiddellijk gemorste brandstof. Controleer regelmatig de staat van de O-ringen en koppelingen. Vervang versleten onderdelen alleen door originele onderdelen.

Wat te doen bij brandstoflekkage?

Stop onmiddellijk de motor. Laat de druk uit het systeem voordat u ingrijpt. Controleer de aansluitingen en draai ze indien nodig aan. Vervang beschadigde afdichtingen of koppelingen. Raadpleeg een professional als de lekkage aanhoudt.

GEBRUIKSAANWIJZING HP156 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCH HOOG

DRUK BRANDSTOFPOMPEN

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Symbool Symbol Beschrijving
	Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit product heeft beschermingsklasse III.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

VEILIGHEIDSINFORMATIE

1. Reparatieprocedures, gereedschappen en onderdelen voor het onderhouden van motorvoertuigen, en de ervaring van de persoon die het werk uitvoert, maken het onmogelijk om alle manieren en omstandigheden te beschrijven waaronder motorvoertuigen worden of kunnen worden onderhouden, of om waarschuwende verklaringen te geven met betrekking tot de gevaren die zich kunnen voordoen.
2. Standaard en geaccepteerde veiligheidsmaatregelen en -uitrusting moeten worden gebruikt bij het hanteren van giftige of ontvlambare materialen. Veiligheidsbrillen, andere bescherming en geschikte kleding (shirt met lange mouwen, broek en veiligheidsschoenen) zijn vereist.
3. Zorg ervoor dat uw werkruimte goed geventileerd is en niet wordt blootgesteld aan hitte, elektriciteit of open vuur. Niet roken! Ruim gemorste vloeistoffen onmiddellijk op en zorg dat een brandblusser van klasse B of C binnen handbereik is. Raadpleeg de juiste reparatiehandleidingen voor eventueel vereist speciaal gereedschap.
4. Niet geschikt voor gebruik in de scheepvaart of in vliegtuigen.

	HP128Model	HP121	HP156
Invoer	DC12V
Stroom (Max)	0,8A

INSTRUCTIES

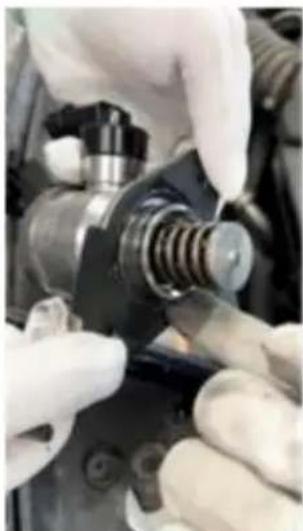

Installatiestap van hogedrukbrandstofpomp 1.

Detecteer de O-ring van de hogedrukpomp en gebruik schone motorolie om de rolstoter lichtjes nat te maken in de vacuümpomp. Let op dat de uitsparing va de rolstoter uitgelijnd is met de groef op de vacuümpomp.

1. Draai de krukas totdat de rolstoter op het laagste punt staat. Plaats de hogedrukpomp in de vacuümpomp.
2. Draai de bevestigingsbout met de hand kruislings vast en draai de bevestigingsbout kruislings vast met het voorgeschreven koppel van 20 Nm. Plaats de brandstofslang opnieuw en zet deze vast met veerklemmen. Sluit de brandstofdrukregelaar aan. 4.

Gebruik motorolie om de kogelkop van de hogedrukslang te infiltreren en monteer de hogedrukslang. Draai de borgmoer van de brandstofverdeler, aangegeven door de pijl in de tekening, vast met een sleutel. 5. Bevestig de

hogedrukleidingaansluiting met een sleutel en draai de moer van de live joint van de hogedrukbuis vast met een andere sleutel.

1. Installeer de hogedrukbuisklemmen en gebruik een koppel van 5 N.m om de klemmen vast te draaien. (U kunt deze stap overslaan bij modellen zonder hogedrukbuisklemmen
2. Start de motor na de installatie om te controleren of er olielekkage is bij elke interface.

Stap 1

Sla niet op de stekker, pak het veergedeelte niet vast en rek het niet uit, want dat kan onherstelbare schade veroorzaken.	Open het magneetventiel niet, schakel de gelijkstroom niet in
Open het magneetventiel niet, schakel de gelijkstroom niet in	Plaats de koperen connector terug nadat deze is geïnstalleerd en twee keer verwijderdunion nut High pressure pipe connector
Laat de brandstofdruk van het hogedruksysteellos voordat u de hogedrukolie verwijdertpomp	Het aanhaalmoment voor het monteren van de klembouten voor de hogedrukleiding bedraagt 5 N.m
fuel hose	Stick tappet vacuum pump
Draai de bouten vast met een koppel van 20	Nm. Bij het monteren van rolstoters, zorg ervoor dat er geen vuil in de vacuümpomp

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.
